四旋翼小型无人直升机结构设计

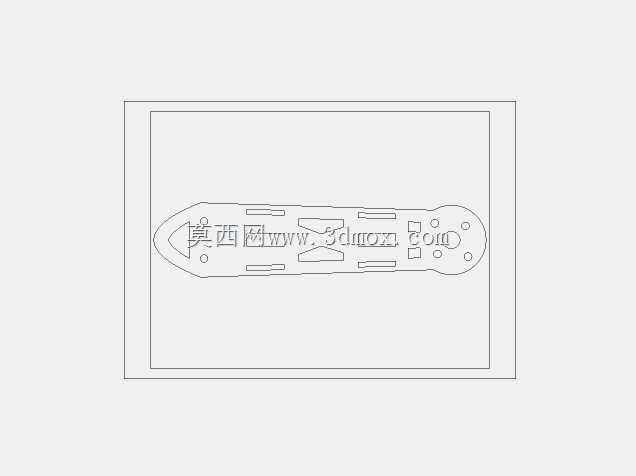

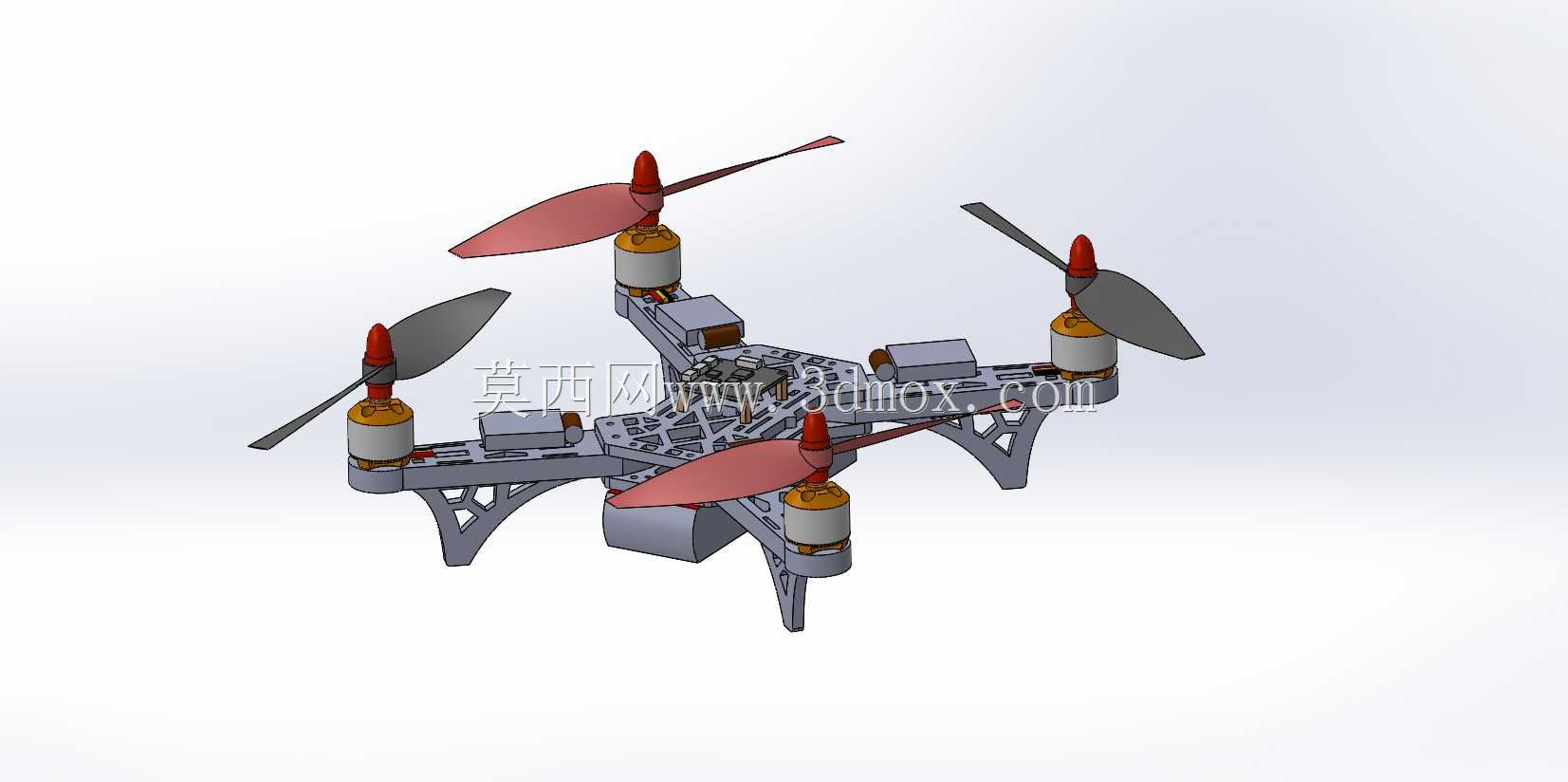

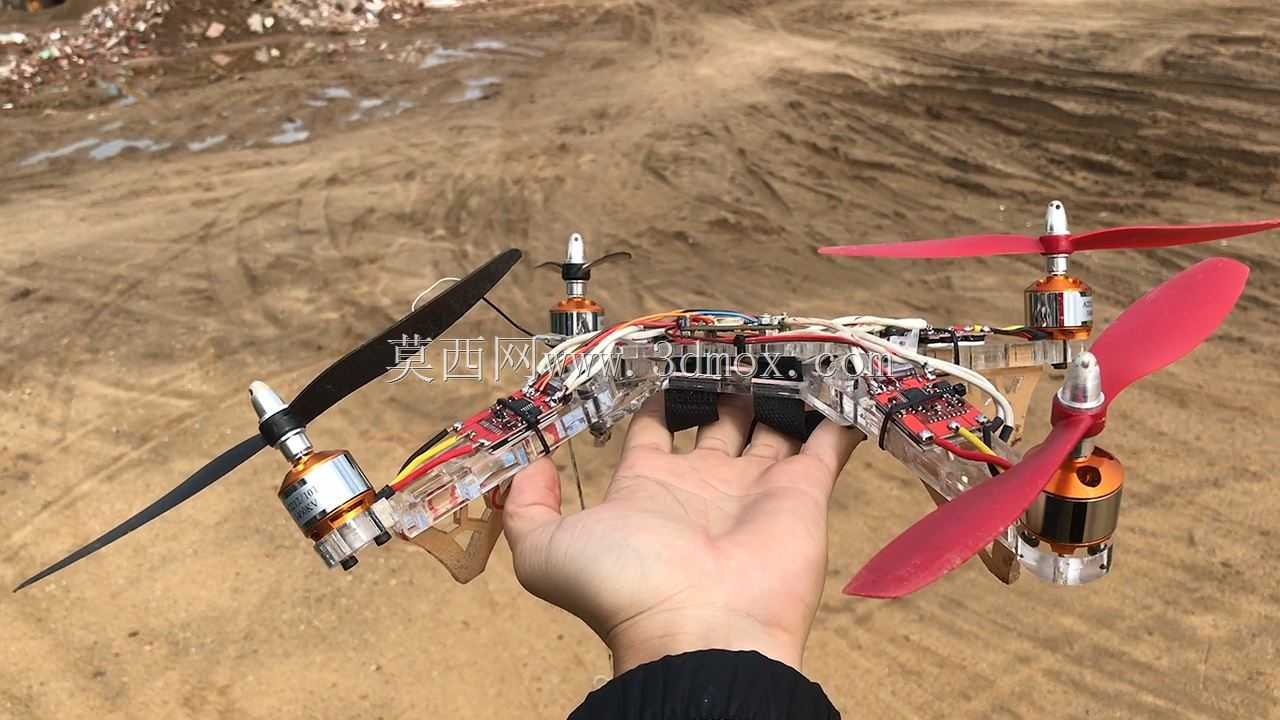

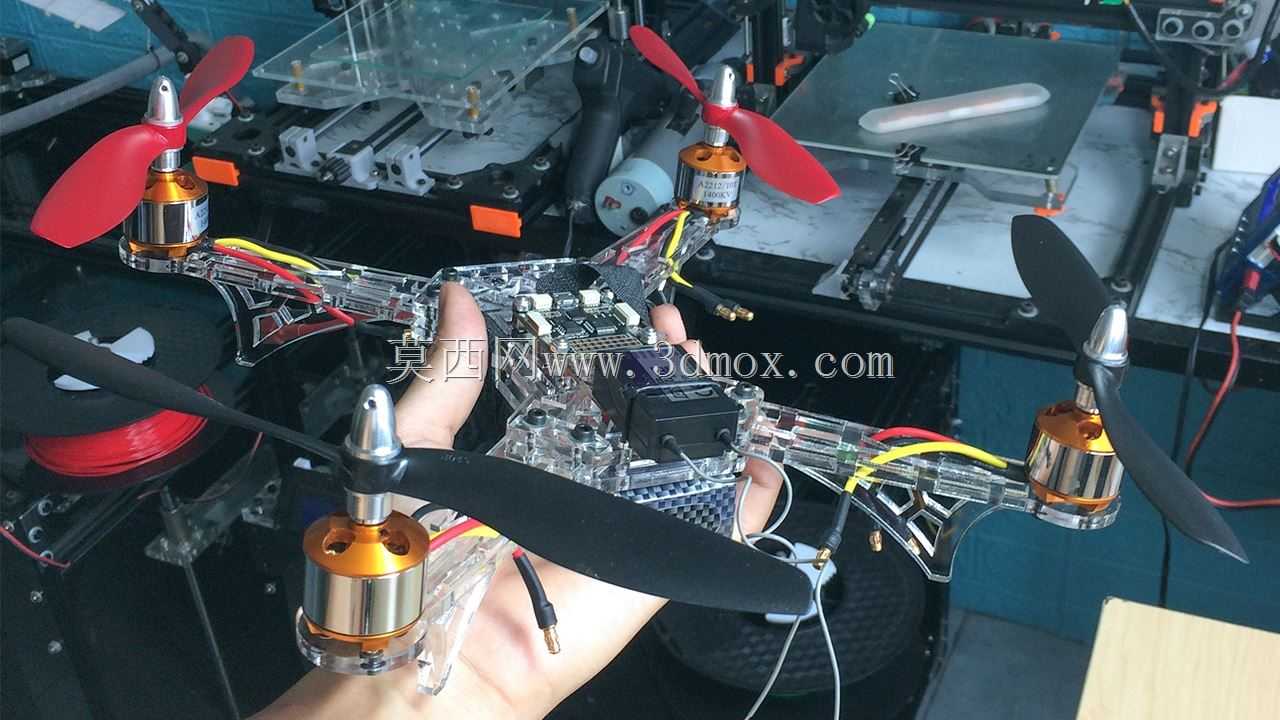

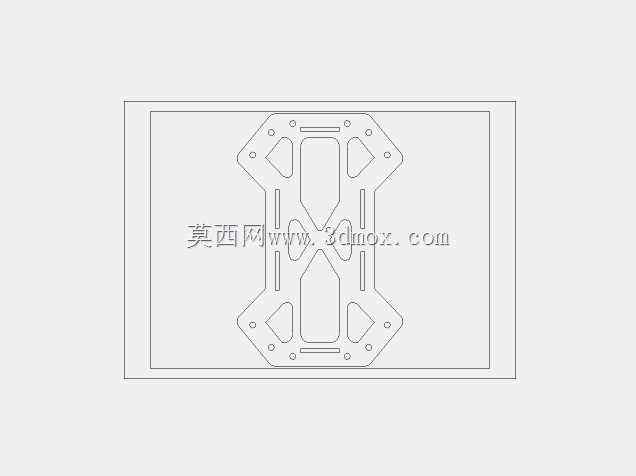

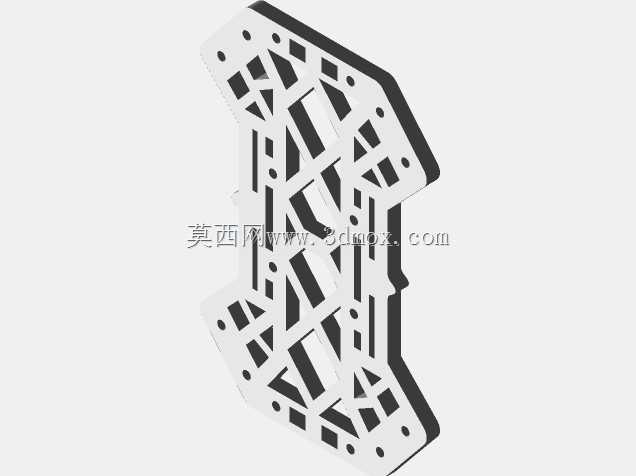

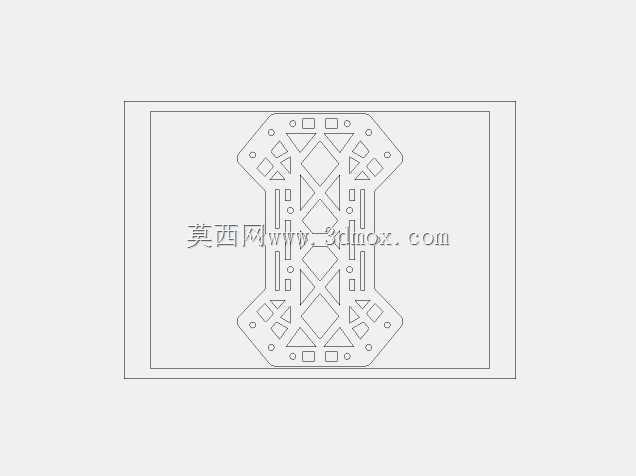

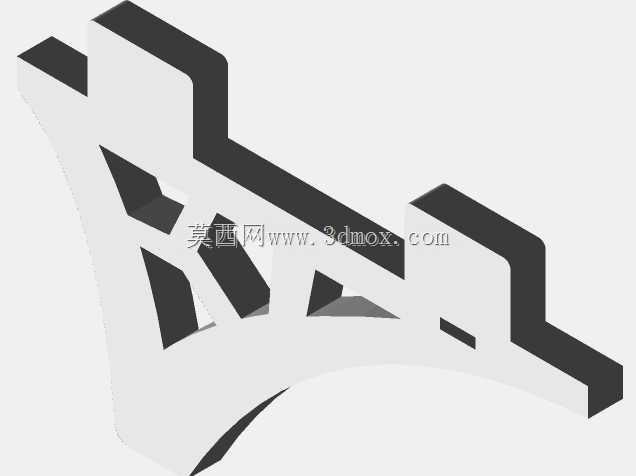

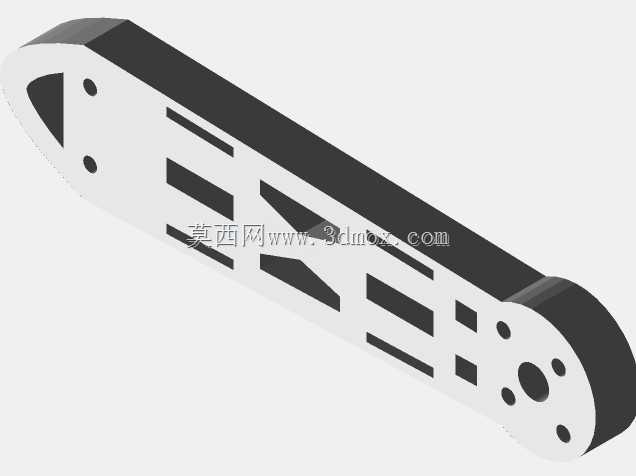

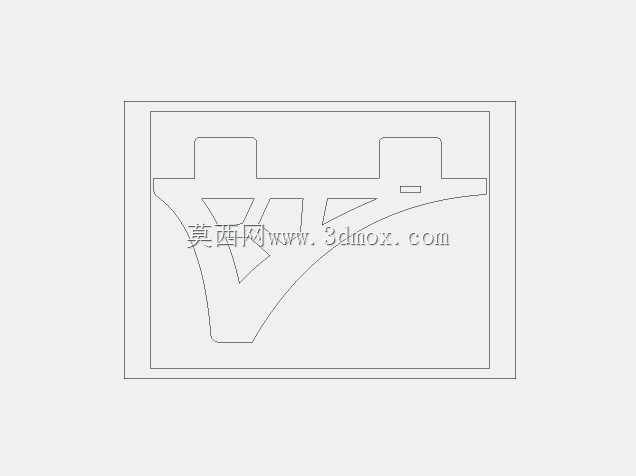

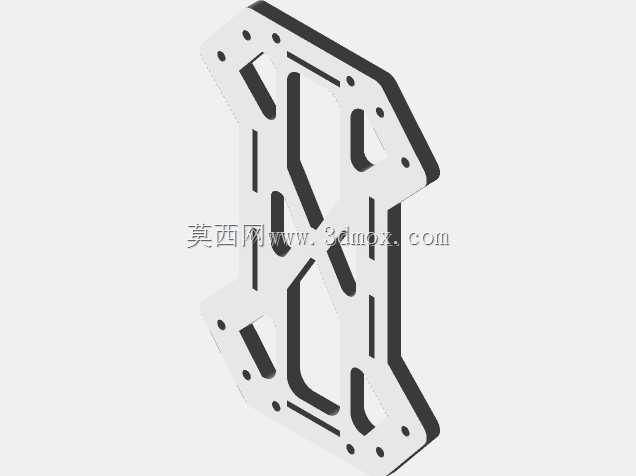

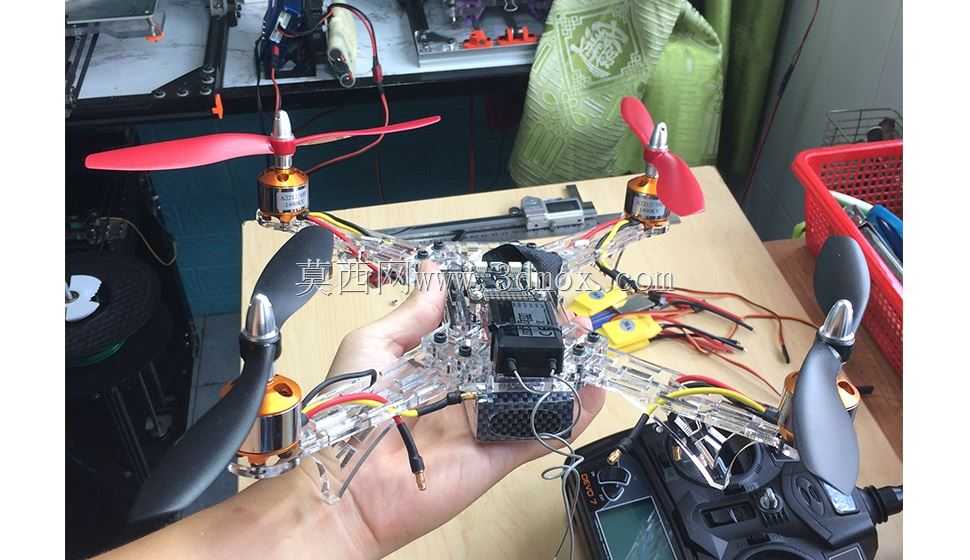

在低空巡检、航测作业、应急场景的近距离空中作业需求里，小型旋翼类飞行器的结构合理性直接决定了作业稳定性与载荷适配能力，这套四旋翼直升机的结构设计，完全围绕实际作业中的载荷边界、动力输出匹配、飞行姿态控制的物理逻辑展开，没有冗余的装饰性结构，所有外形与内部安装位都服务于实际飞行功能。从整体布局来看，四组旋翼呈十字对称分布在机身主体的四个延伸臂端，这种布局的核心考量是将动力输出点的力矩平衡做到最优，每组旋翼的旋转平面保持在同一水平基准面，相邻旋翼的旋转方向反向设置，抵消自旋力矩，不需要额外的尾桨结构来平衡反扭矩，既减少了动力损耗，也缩小了整机的横向占用空间，适合在狭窄的楼宇间隙、林间通道等复杂低空环境穿行。机身主体的核心舱段采用分层式安装设计，最上层预留了飞控模块、定位传感器的安装位，安装基准面与旋翼平面保持严格平行，避免安装倾角带来的姿态传感误差；中间层为动力供电模块的固定舱，舱体内部设置了纵横交错的加强筋，既可以在飞行振动环境下固定电池模块避免窜动，也能提升机身整体的抗扭刚度，避免急转、急停工况下机身结构产生形变影响飞行姿态；最下层为任务载荷挂载接口，采用标准的快装卡接结构，可根据不同作业需求更换航拍云台、小型抛投装置、气体检测模块等不同作业端，挂载接口的承重边界经过结构校核，在额定载荷下不会出现重心偏移超出飞控调整阈值的情况。四个旋翼臂采用等长设计，从机身主体向外延伸的长度经过力矩计算，既保证旋翼旋转时的下洗气流不会直接冲击机身主体造成额外的气动干扰，也避免臂长过长带来的结构共振问题，臂端的电机安装座设置了微小的倾角调整余量，在装配阶段可以根据每组动力的实际输出差做微幅校准，抵消不同电机个体的动力输出偏差，降低飞控系统的实时调整负荷。起落架部分采用弓形弹性结构，安装在机身主体的下方两侧，弓形结构的形变行程经过测算，在额定起飞重量下以正常降落速度触地时，弹性形变可以吸收80%以上的冲击载荷，不会将冲击力直接传递到机身内部的电子模块上，同时起落架的高度设置充分考虑了下层挂载模块的尺寸边界，保证挂载最大尺寸的任务载荷时，载荷底端距离地面仍有足够的安全间隙，不会在降落时发生磕碰。整套结构的气动外形做了圆弧过渡处理，机身主体的所有棱角都做了导圆设计，减少低空飞行时的风阻系数，同时也避免尖锐棱角在近距离作业时对周边人员、物体造成剐蹭。在结构强度校核层面，所有受力连接位的壁厚都根据不同工况的受力大小做了差异化设置，旋翼臂与机身主体的连接位是应力集中区域，该位置的壁厚比臂身其他位置厚40%，同时设置了三角加强筋分散应力，在做最大过载机动时，连接位的形变量控制在飞控可补偿的范围内，不会出现结构震颤导致的飞行失稳。动力走线全部隐藏在旋翼臂与机身的内部空腔中，既减少了外露线缆带来的气动阻力，也避免低空飞行时线缆被树枝、线缆等障碍物勾挂造成飞行故障，机身舱段的接缝处采用阶梯式搭接结构，在小雨环境下飞行时，雨水不会直接渗入舱体内部，具备基础的全天候作业能力。从安装边界来看，整机在旋翼完全展开状态下的外接圆直径控制在常规小型作业飞行器的通用尺寸范围内，不需要特殊的收纳运输装置，旋翼臂采用快拆式连接结构，拆卸后整机的收纳尺寸可以缩小到展开状态的三分之一，方便作业人员携带转场。在实际作业适配中，这套结构可以适配不同KV值的动力电机，只要安装孔位符合标准尺寸，不需要修改机身结构即可完成更换，飞控安装位的固定孔位兼容市面上主流的开源与商用飞控模块，不需要额外做打孔改装，降低了不同作业场景下的改装成本。
