卡通风格儿童玩具直升机三维结构设计

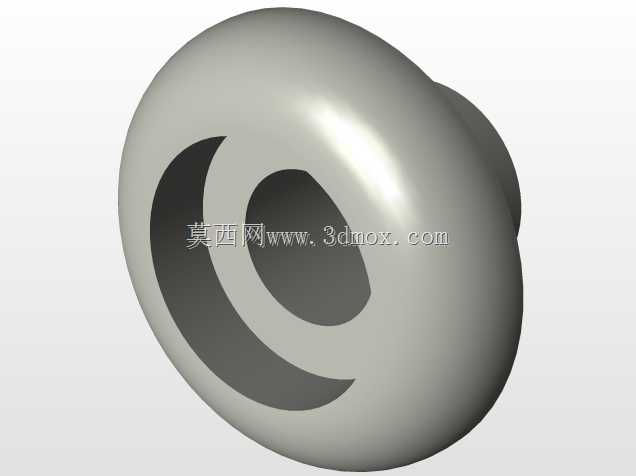

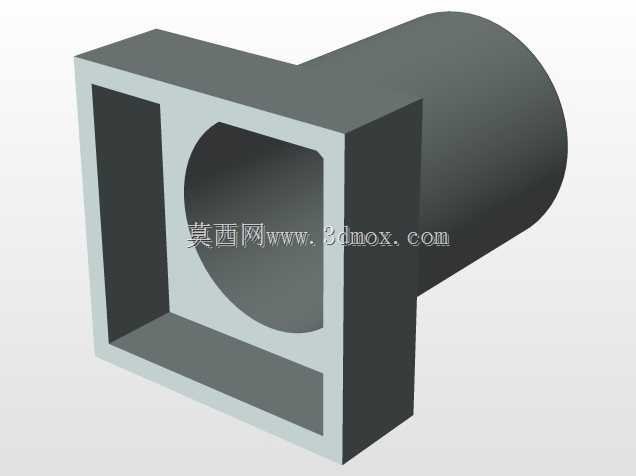

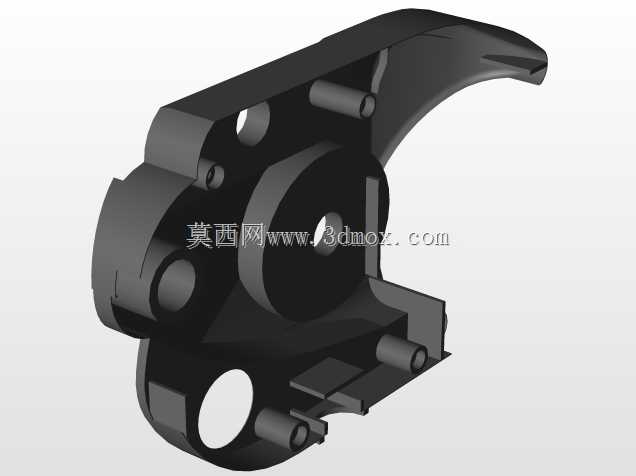

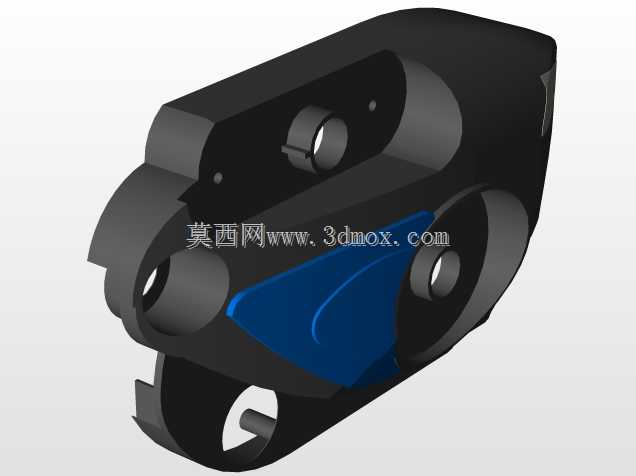

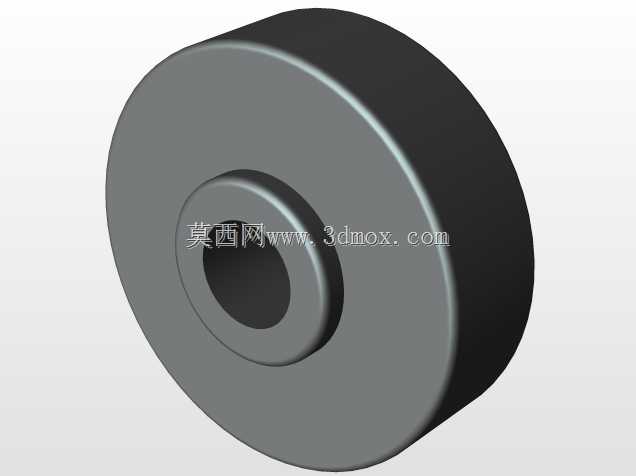

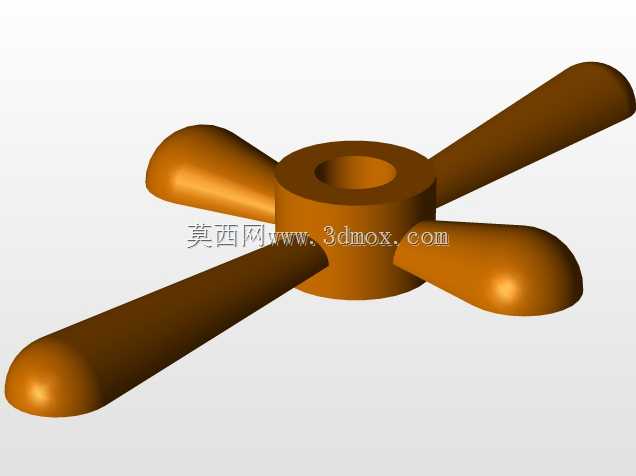

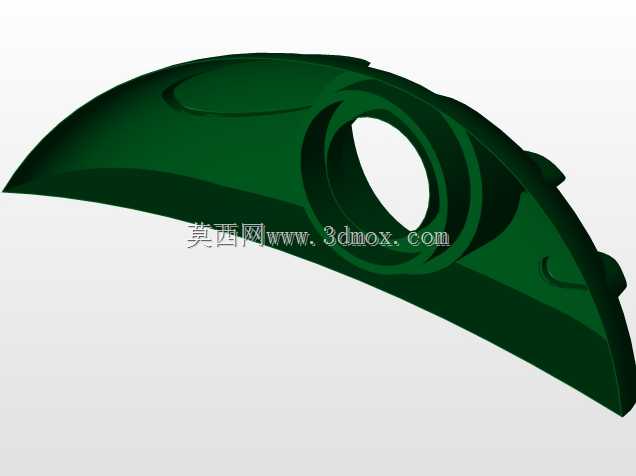

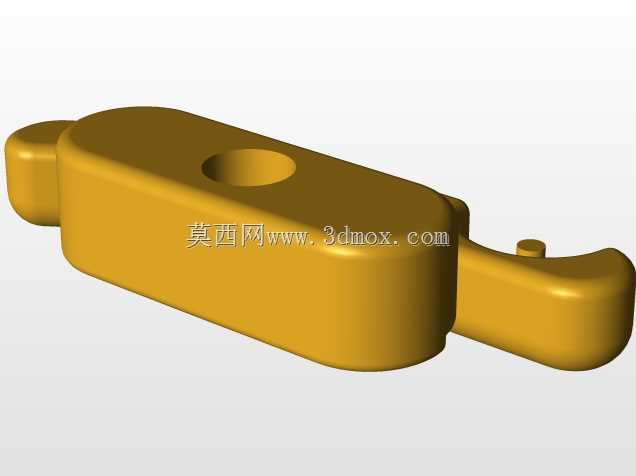

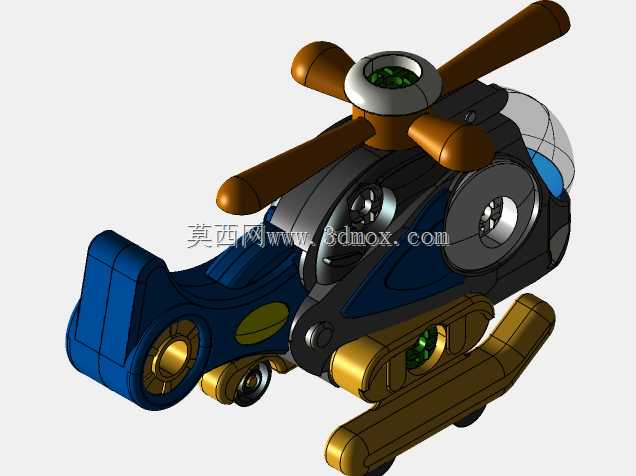

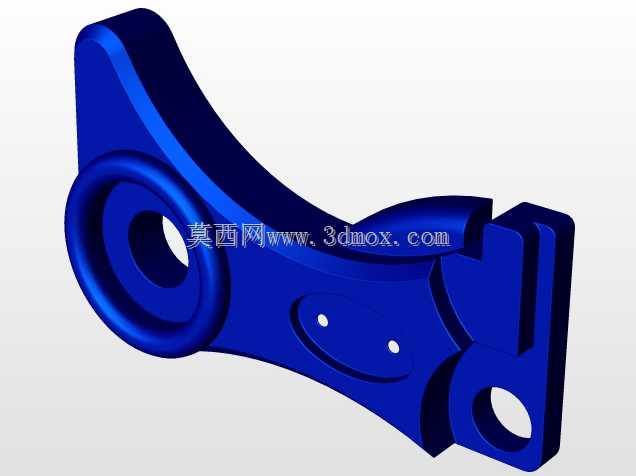

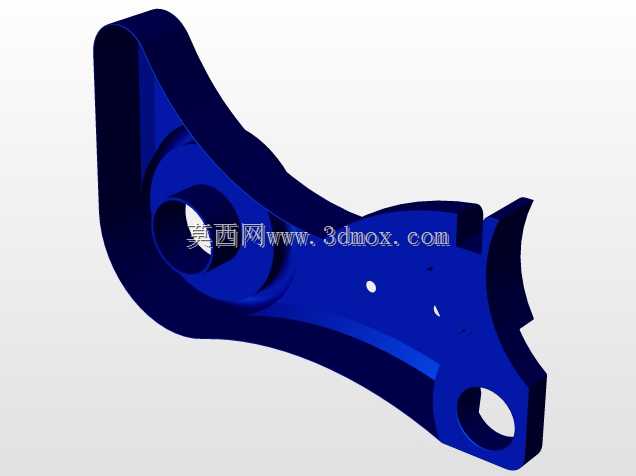

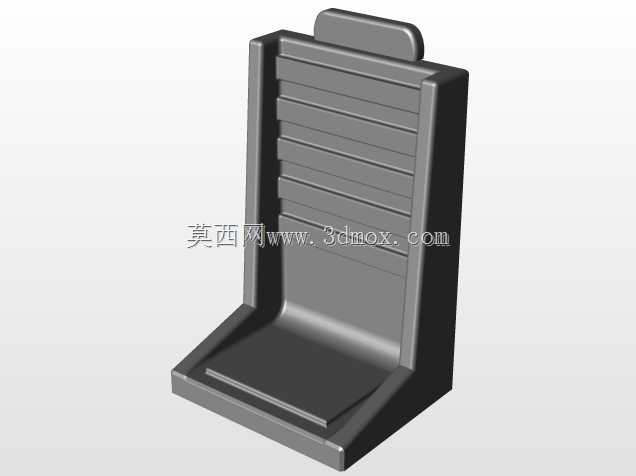

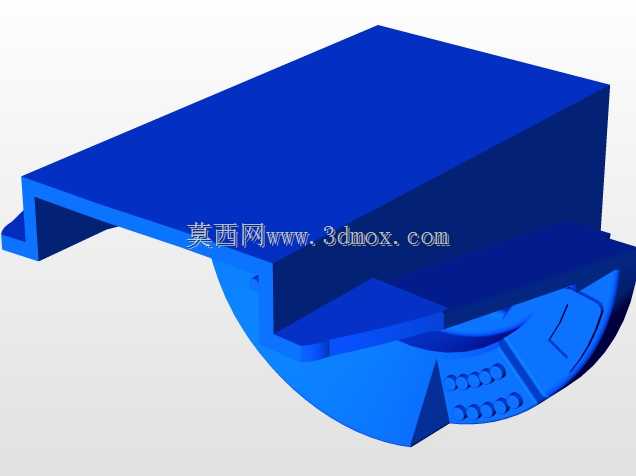

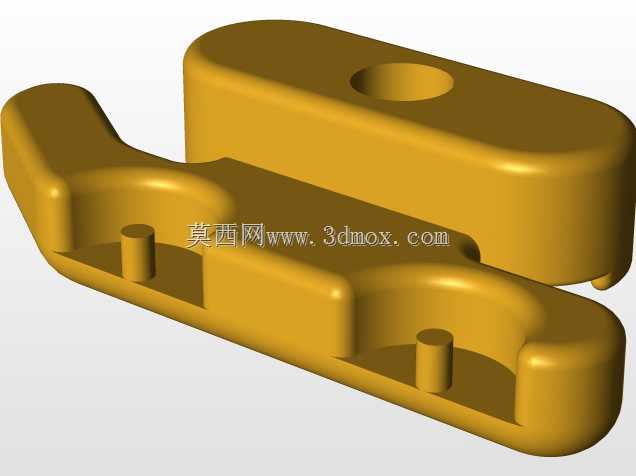

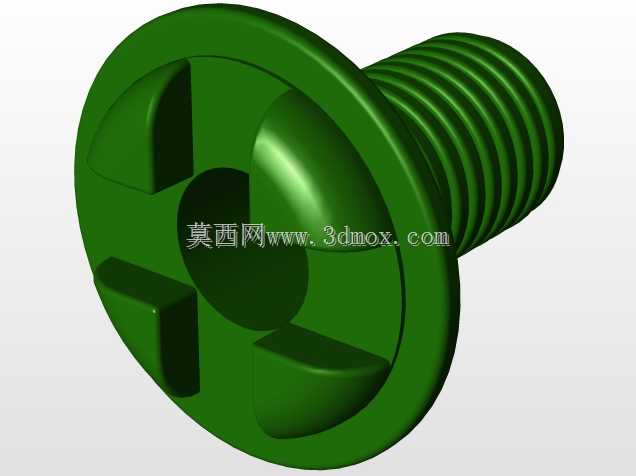

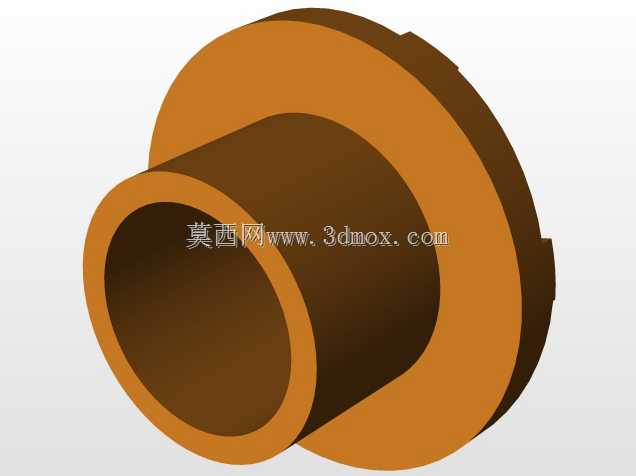

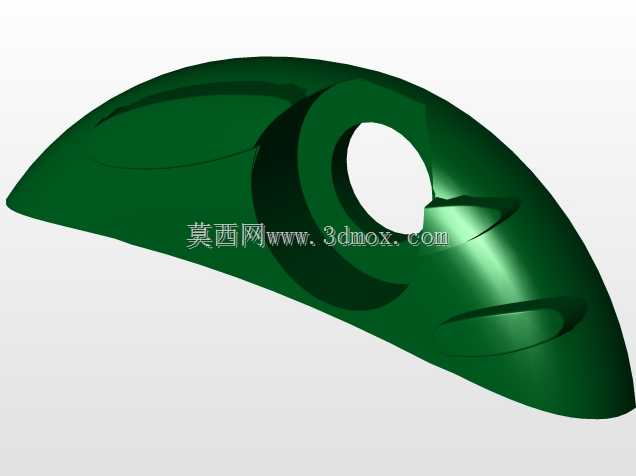

这款卡通造型的玩具直升机，主要面向低龄儿童的玩耍场景设计，整体结构围绕安全耐用、趣味互动的核心需求搭建，区别于专业航模的高精度气动要求，设计阶段优先考量了孩童抓握、抛掷玩耍过程中的结构强度与无尖锐棱角的安全边界。从结构布局来看，整机采用上下分壳的装配逻辑，主体外壳分为左右对称的两部分，通过卡扣与少量自攻螺丝实现紧固，既满足量产阶段的注塑装配效率，也能在摔碰时通过壳体的微小形变分散冲击力，避免内部结构直接碎裂。主旋翼部分采用四叶钝头设计，旋翼根部与主轴的连接位置设置了过载打滑结构，当旋翼碰到孩童手指或者障碍物时，会自动空转卸力，不会产生卡滞打伤的风险，旋翼边缘全部做了R3以上的圆角处理，完全消除锐边隐患。尾梁部分与主体外壳一体化延伸设计，尾端的装饰旋翼同样采用软胶材质搭配钝头造型，既还原了真实直升机的外观辨识度，也兼顾了玩耍时的接触安全。起落架采用宽间距滑橇式布局，两个平行的滑橇脚向外延伸出超过主体宽度15mm的支撑边界，静态放置时的稳定倾角可达27度，孩童随意摆放也不容易侧翻，滑橇底部做了1.2mm的加厚胶位，反复摔落接触地面时不会出现开裂问题。驾驶舱位置采用半透明PC材质的弧形舱盖，与主体外壳的卡扣连接预留了0.3mm的装配间隙，既方便装配时的对位，也能在受挤压时产生微小位移避免脆裂，舱盖内部没有设置细小零散零件，防止松脱后被孩童误吞。机身侧面的装饰色块采用模内注塑工艺实现，不需要后续粘贴贴纸，避免长期把玩后贴纸卷边脱落的问题，色块边缘同样做了顺滑的圆弧过渡，没有凸起的棱角。动力部分预留了标准的回力齿轮箱安装位，齿轮箱的固定柱周边做了2mm的加强筋结构，回力驱动时带动底部的隐藏式辅助轮转动，孩童将直升机放在平面上向后拉动后松手，整机就能向前滑行，同时主旋翼会通过齿轮联动缓慢转动，模拟真实飞行的视觉效果，齿轮传动比设置为1:4.2，保证滑行时旋翼转速不会过快，避免高速转动带来的安全隐患。整机的外形尺寸控制在长度128mm、宽度72mm、高度86mm的范围内，刚好适配3岁以上孩童的手掌抓握尺寸，所有外露的装配缝隙都控制在0.5mm以内，防止孩童的手指卡入缝隙。设计过程中针对壁厚做了均匀化处理，主体外壳的壁厚统一为1.8mm，筋位厚度控制在壁厚的0.6倍即1.1mm，避免注塑成型时出现缩痕、翘曲的问题，各个转角位置都采用了圆角过渡，减少应力集中的同时也能提升塑胶件的抗冲击性能。材质搭配上，主体外壳采用耐冲击的ABS材质，旋翼、尾橇等接触概率高的部件采用软质PVC材质，透明舱盖采用高抗冲PC材质，所有材质都满足玩具安全的环保要求，不会出现有害物质析出的问题。从结构验证的角度，这款设计在建模阶段就做了跌落仿真模拟，从1.2米高度自由跌落至水泥地面时，各个连接位置的应力都低于材质的屈服强度，不会出现碎裂、零件脱落的情况，装配完成后整机没有可被孩童轻易拆卸的小零件，所有紧固螺丝都隐藏在滑橇内侧的胶位下方，需要专用工具才能拆卸，进一步提升了使用安全性。
