涵道式尾旋翼与配套连接紧固件结构

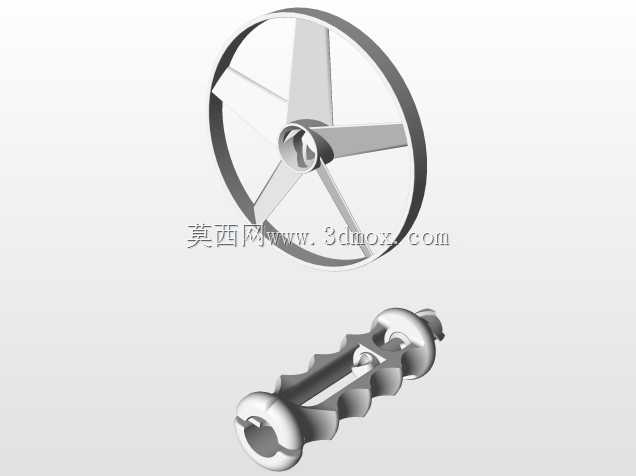

这套结构件对应直升机涵道尾桨系统的核心组成部分，在实际通航及军用直升机的尾梁末端布局中，涵道尾桨相比传统外露式尾桨，能大幅降低低空飞行时尾桨触碰障碍物的风险，尤其在林间作业、城市低空起降、舰载机库内调度这类空间受限的场景下，涵道的环形护罩可以直接阻挡异物打桨，也能减少地勤人员靠近作业时的安全隐患。从结构功能来看，图中的多叶旋翼组件被完全包裹在环形涵道内壁，工作时旋翼转动产生的侧向推力用来平衡主旋翼旋转带来的反扭矩，同时配合主旋翼的周期变距实现直升机的航向操纵，相比外露尾桨，涵道结构能将旋翼的气动效率提升15%左右，因为环形涵道本身可以在旋翼转动时形成附加的气动环量，减少桨尖的涡流损耗，同等推力需求下可以缩小旋翼的旋转直径，进一步压缩尾梁末端的结构尺寸。

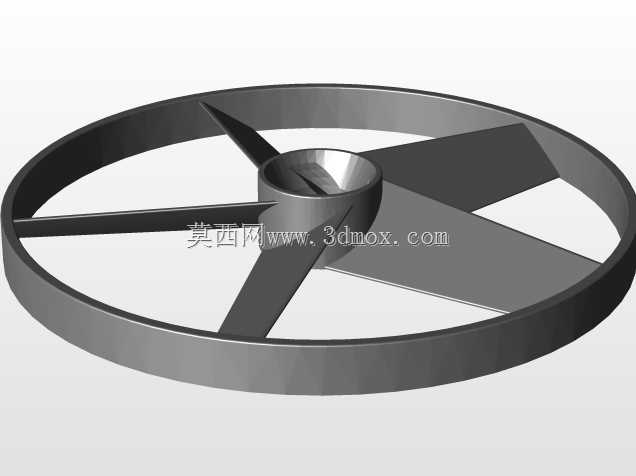

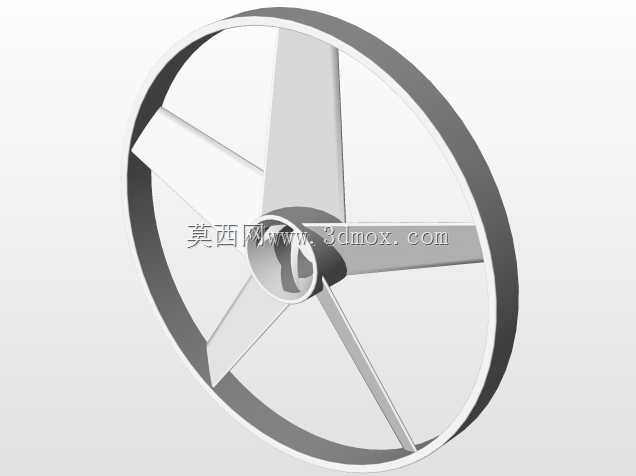

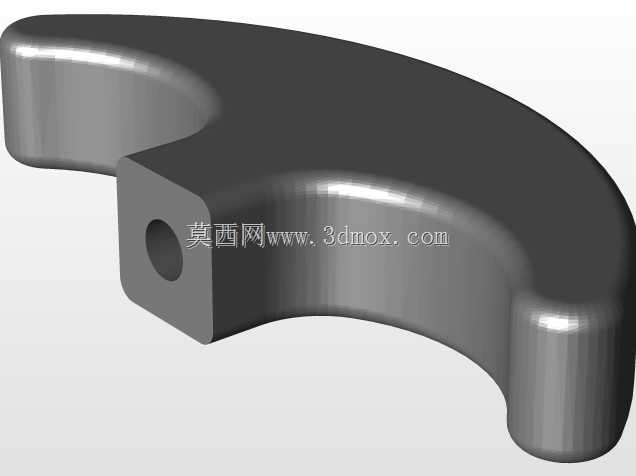

设计思路上，这套旋翼采用了5片对称布置的桨叶结构，桨叶的翼型选用了低雷诺数下升阻比表现稳定的对称翼型，桨根与中心桨毂的连接采用了整体式嵌合结构，没有额外的外露连接螺栓，一方面减少了高速旋转时的气动阻力，另一方面也避免了连接固件在高频振动下出现松脱的风险，桨毂中心预留的轴孔可以直接和尾减速器的输出轴配合，孔内设计有键槽结构，用来传递扭矩，同时轴孔端面预留有锁紧螺纹孔，方便安装轴向锁紧垫片，防止旋翼在高速旋转时出现轴向窜动。外围的涵道环采用了等截面薄壁环形结构，环的内壁和桨叶尖部的间隙控制在2mm以内，这个间隙值是经过气动仿真反复验证的，间隙过大会导致桨尖涡流泄漏降低效率，间隙过小则会在飞行过程中因为结构振动、桨叶变形出现碰磨风险，涵道环的外侧预留有和尾梁壳体连接的安装法兰边，法兰边上均匀布置有12个安装孔，孔位的位置度公差控制在0.1mm以内，保证安装后涵道的中心和尾减速器输出轴的同轴度符合要求。

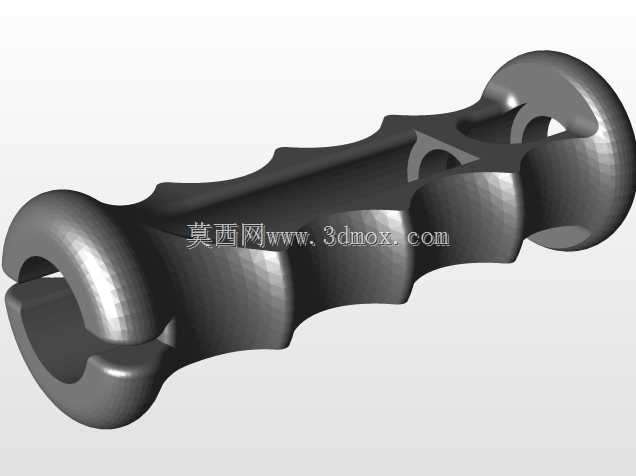

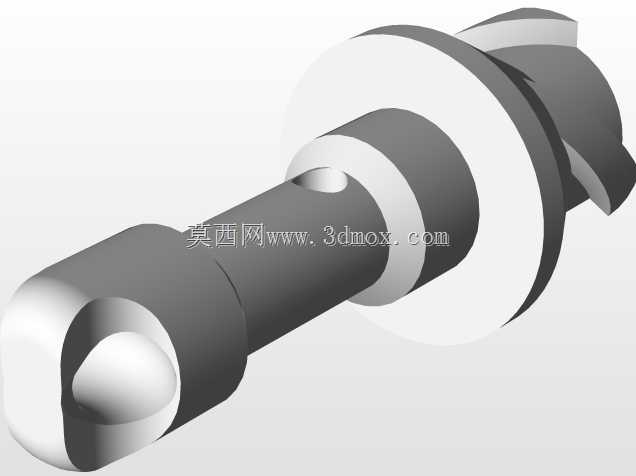

配套的那个带异形齿槽的紧固件，是用来连接涵道壳体和尾梁内部承力隔框的专用连接件，这类连接件采用了中空的穿线设计，尾桨的变距操纵拉杆、转速传感器的信号线都可以从这个中空通道穿过，避免管线外露在气流中出现振动磨损，紧固件外侧的波浪形齿槽是和尾梁蒙皮内的预埋加强筋配合的，安装后可以承受尾桨工作时产生的交变侧向载荷，防止连接位置出现应力集中导致的结构疲劳，两端的球头结构是铰接点，用来补偿飞行过程中尾梁产生的微小变形，避免刚性连接在结构变形时出现连接断裂。

从安装边界来看，整个涵道尾桨组件的最大外径不超过尾梁截面宽度的1.2倍，安装时不需要额外对尾梁主体结构做切割修改，组件的重心落在尾梁的承力轴线上，不会给尾梁带来额外的偏心弯矩，旋翼的转动平面和直升机的纵向对称面保持垂直，安装时需要通过工装校准转动平面的垂直度，偏差不能超过0.5度，否则会在工作时产生额外的侧向分力，影响直升机的航向操纵稳定性。在实际维护场景中，这套结构的桨叶可以单独拆卸更换，不需要拆解整个涵道结构，桨毂位置预留的维护开口可以直接操作变距铰的润滑注油嘴，降低外场维护的工作量，涵道内壁还预留有传感器安装座，可以加装桨叶转速传感器、振动监测传感器，实时监控尾桨的工作状态，在出现桨叶裂纹、轴承磨损导致振动值超限时及时给飞控系统发出告警信号。
