脚踏式小型砂轮切割打磨工作台结构

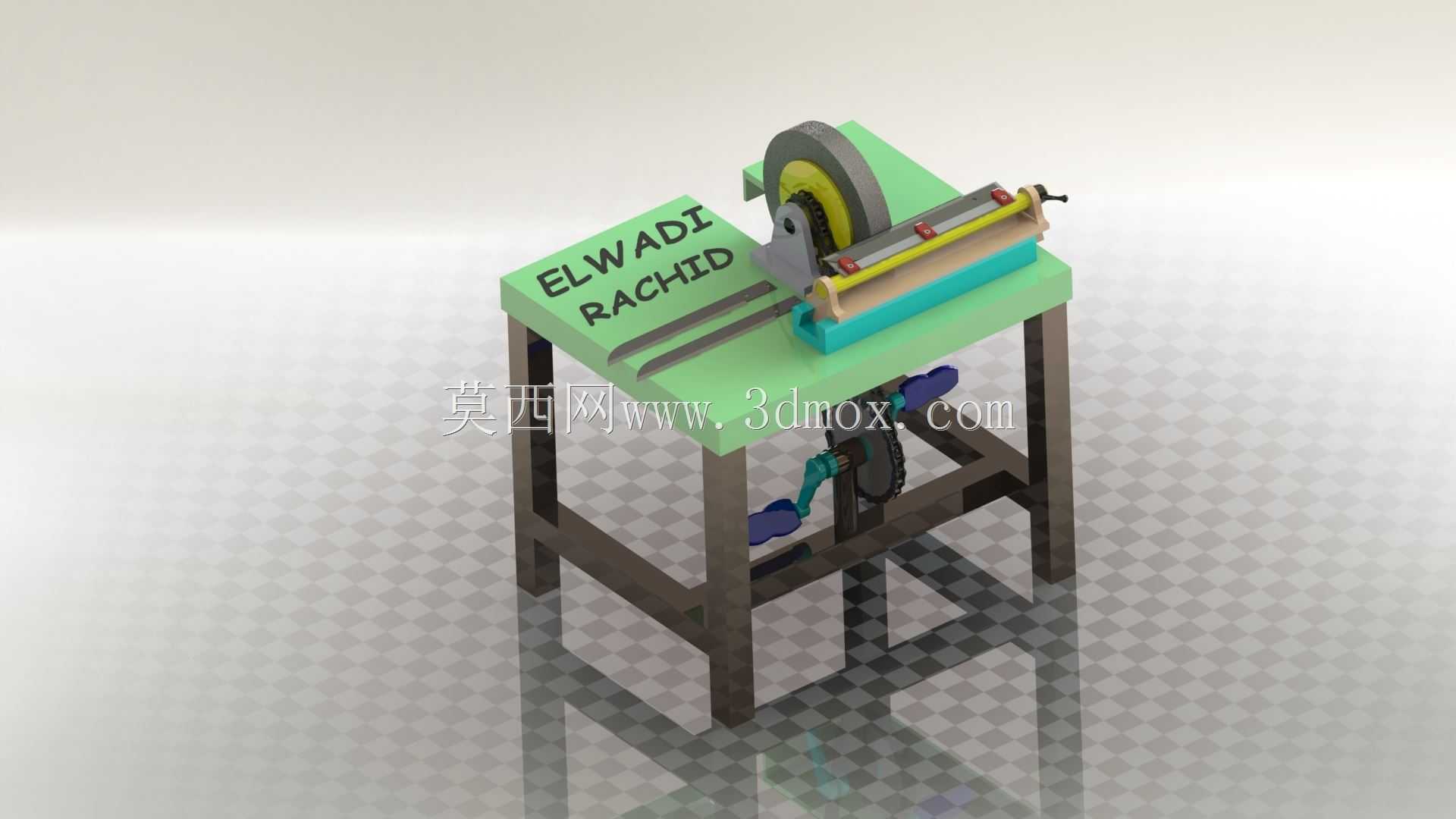

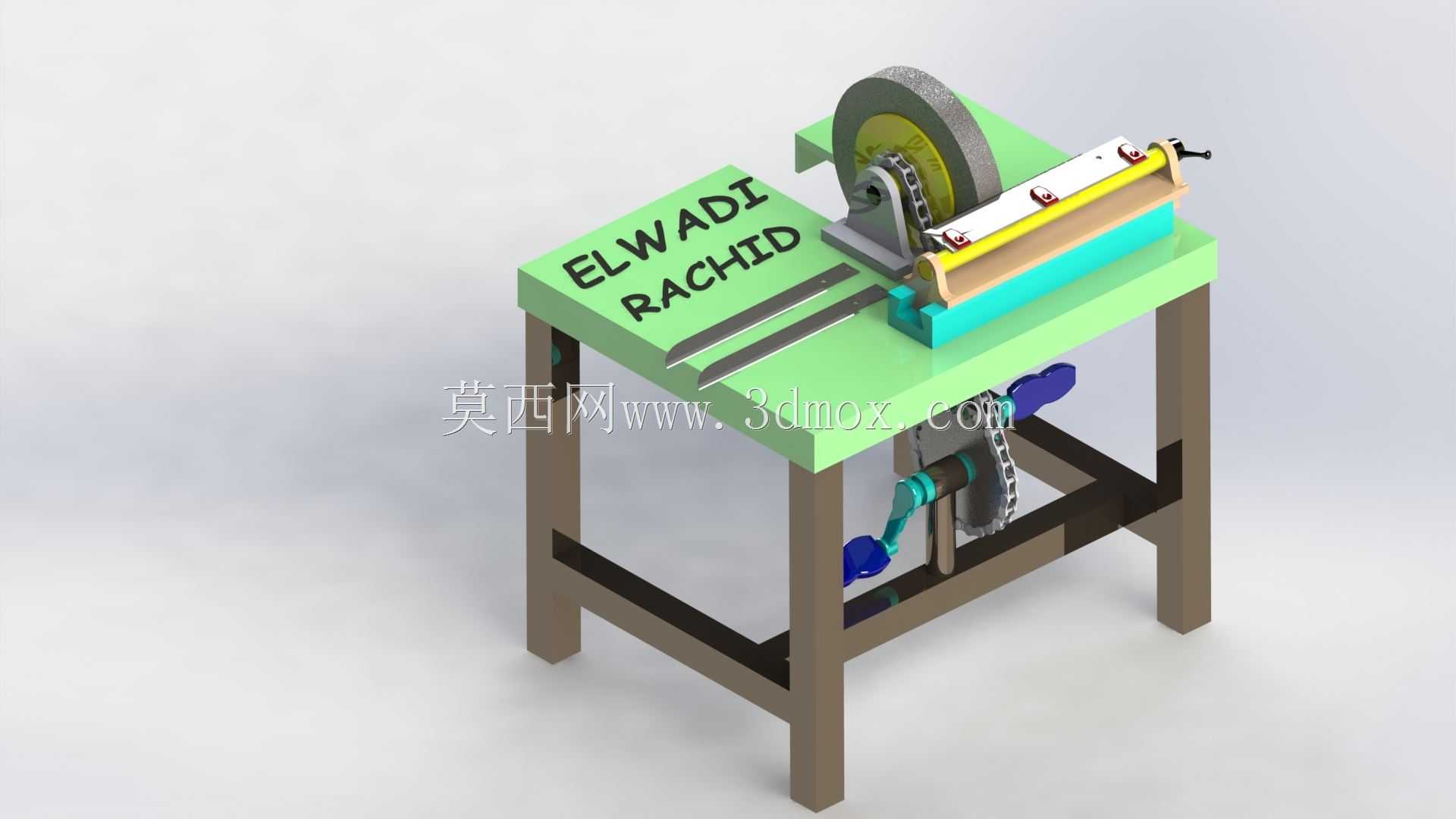

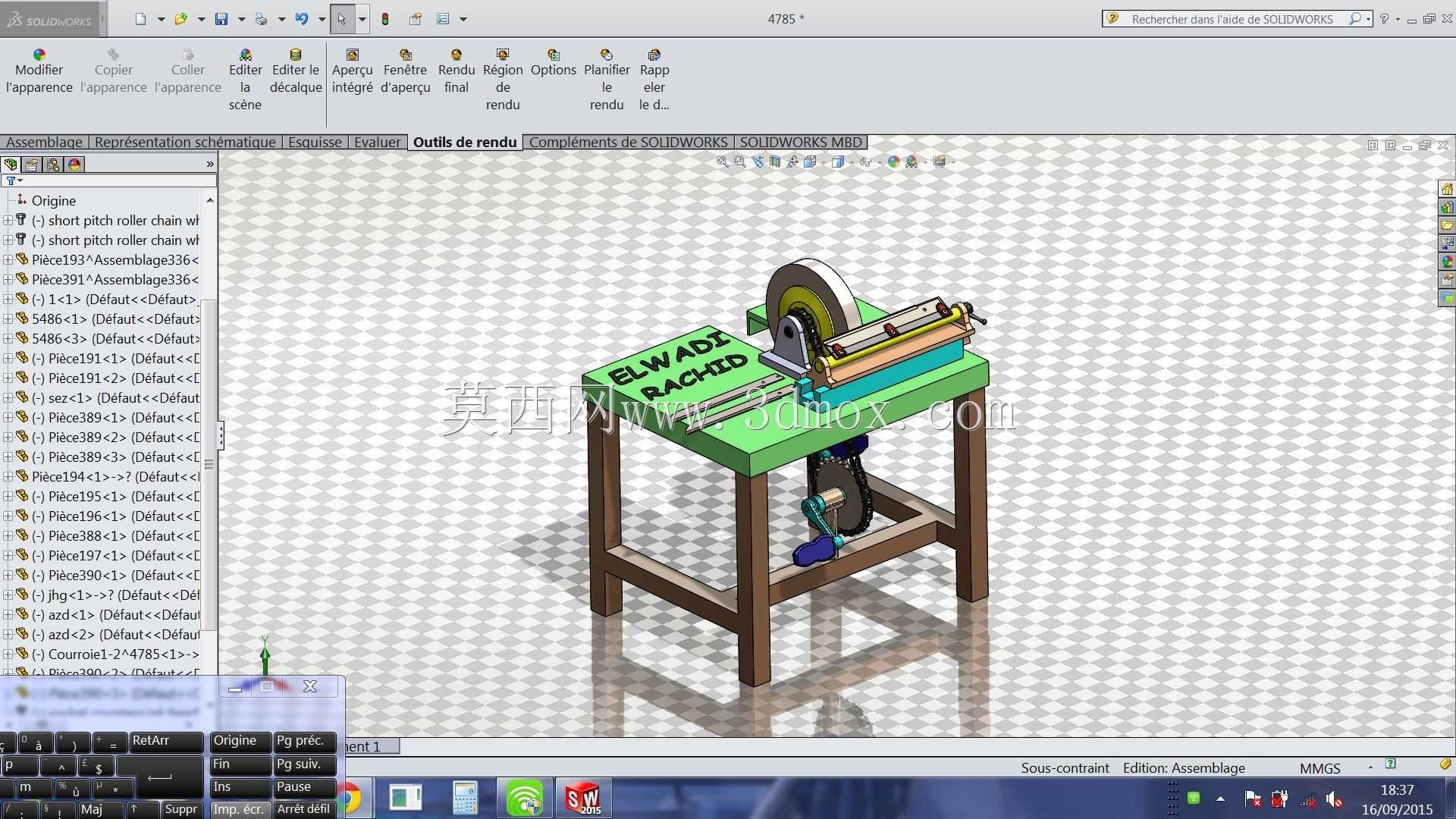

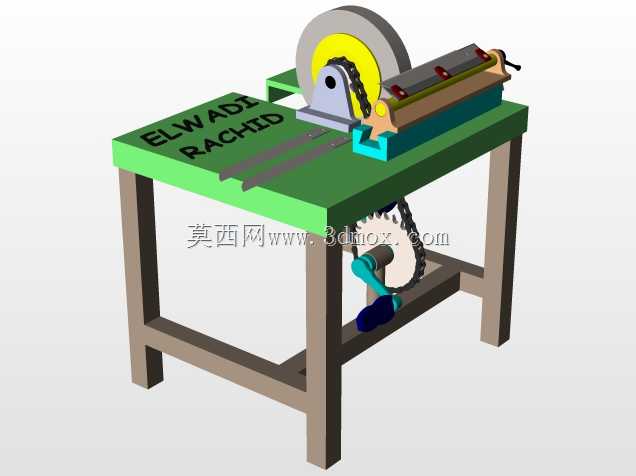

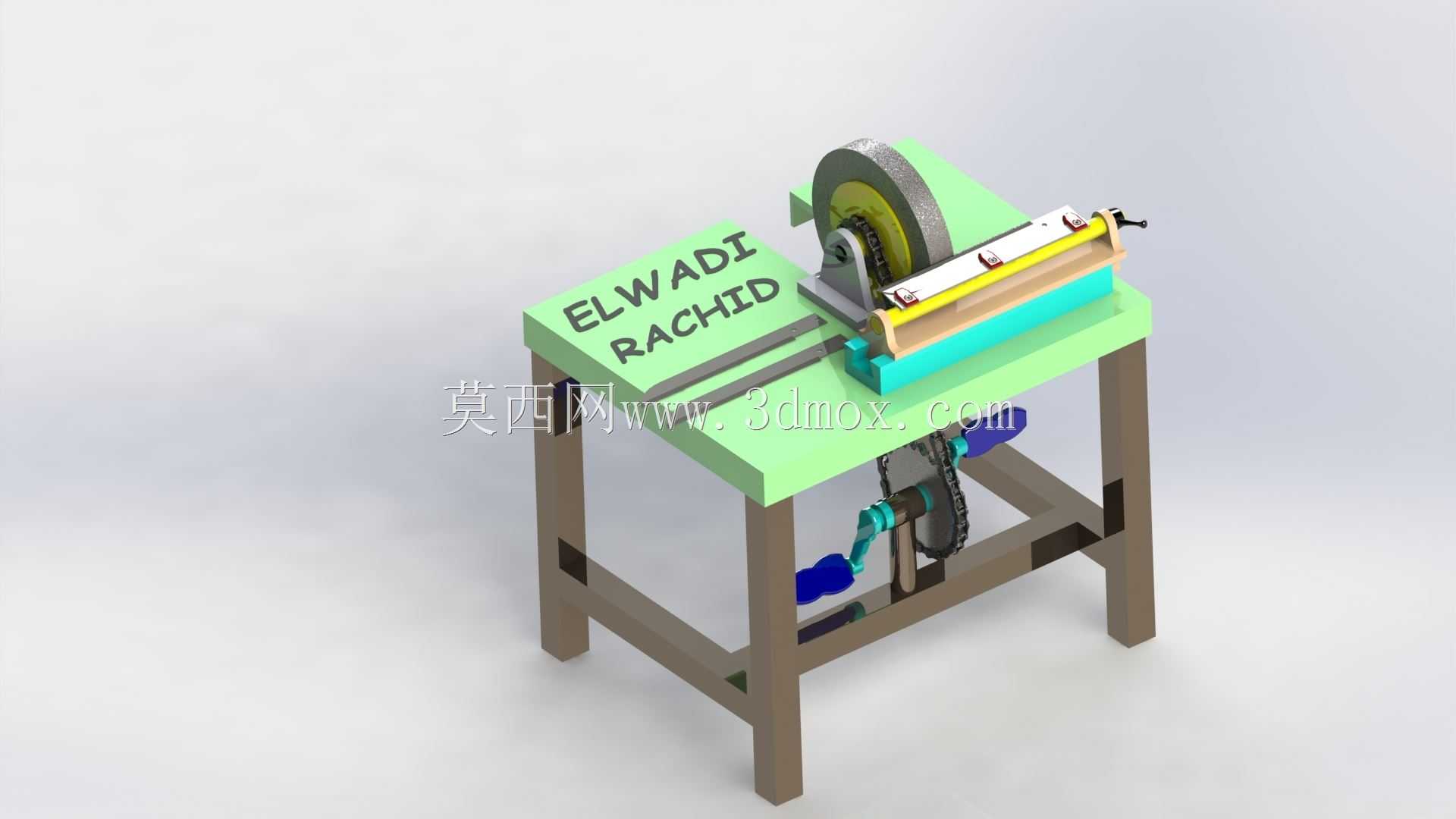

这套脚踏驱动的砂轮切割打磨设备，主要面向小型五金加工、维修作坊、职业院校实训场景设计，适配小尺寸金属型材、棒料的定长切断，以及小型工件的飞边打磨、刃口修磨作业，无需外接电源即可通过人力脚踏驱动完成加工动作，适合无供电的野外临时维修、流动加工场景使用，也可作为教学场景中讲解机械传动、人力驱动设备结构的演示载体。从结构设计逻辑来看，整体采用方管焊接的四脚台架作为承载基体，台架上部的工作台面采用加厚钢板加工，保证切割作业时的台面刚性，避免受力产生形变影响切割精度，砂轮切割组件通过铰接支座固定在工作台面一侧，可绕铰接轴做小范围的俯仰摆动，适配不同厚度工件的下压进给动作，铰接位置设置了阻尼复位结构，松开操作手柄后切割组件可自动抬升复位，避免砂轮持续接触工件造成过度磨削。脚踏驱动机构布置在台架下部空间，通过曲柄连杆结构将脚踏的上下往复动作转换为传动轴的旋转运动，传动轴通过带轮传动将动力传递至砂轮主轴，传动比经过匹配设计，保证脚踏频率在每分钟60-80次的常规踩踏节奏下，砂轮线速度可达到金属切割所需的合理区间，避免线速度过低造成的砂轮卡滞、磨削效率不足问题。设备的安装边界需要重点关注，台架底部四脚需要固定在平整的硬化地面上，预留的操作空间需要满足操作人员站立踩踏的活动范围，台面前方需要预留至少500mm的工件送进空间，侧面预留300mm的操作手柄活动空间，上部空间需要避开低矮遮挡物，保证切割组件抬升时无结构干涉。工作台面上设置了可调式工件定位挡板，可根据所需切割的工件长度调整挡板位置，实现批量工件的定长切割，挡板采用T型槽螺栓固定，调整时无需完全拆卸螺母，松开后即可沿槽滑动调整位置，定位面经过铣削加工，保证与砂轮切割面的平行度误差控制在合理范围内，减少切割端面的倾斜偏差。砂轮护罩采用半包围结构设计，覆盖砂轮上半部分及后侧区域，仅留出朝向工件进给方向的作业开口，可有效阻挡切割过程中产生的磨屑、火花飞溅方向，避免对操作人员造成灼伤，护罩通过螺栓固定在砂轮主轴支座上，磨损后可单独拆卸更换，无需拆解整个主轴组件。脚踏板表面设置了防滑冲压纹路，避免操作人员踩踏时脚底打滑，脚踏的摆动行程经过限位设计，避免踩踏幅度过大造成传动机构卡死，复位弹簧采用拉伸弹簧结构，布置在曲柄与台架横梁之间，保证脚踏板在不受力时自动抬升至初始位置，适配连续踩踏的动作节奏。从实际使用的功能特性来看，这类人力驱动的切割设备相比电动切割机，不存在电机烧损、漏电等电气故障风险，结构简单可靠，维护成本极低，日常仅需定期对传动轴、铰接位置加注润滑脂，检查传动带的张紧度即可，传动带采用标准V带规格，磨损后可直接采购标准件更换，无需定制专用配件。设计过程中重点考虑了重心匹配问题，整体设备的重心落在台架四脚的支撑范围内，即使操作人员施加较大的下压力进行切割进给，也不会出现设备倾翻的风险，台架的支脚高度经过人体工程学匹配，工作台面高度适配成年操作人员站立操作的舒适高度，无需弯腰即可完成工件摆放、手柄下压的操作动作，长时间作业的疲劳度更低。砂轮主轴采用双轴承支撑结构，两个深沟球轴承分别布置在砂轮安装位的两侧，可承受切割过程中产生的径向力与少量轴向力，主轴端部设置了锁紧螺母与防松垫片，避免砂轮高速旋转时出现松动，安装砂轮的位置设置了标准直径的定位轴肩，保证砂轮安装后的同轴度，减少旋转过程中的振动问题。
