海绵板材多工位同步裁切加工设备

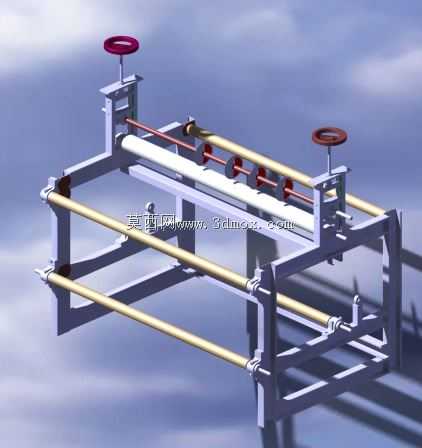

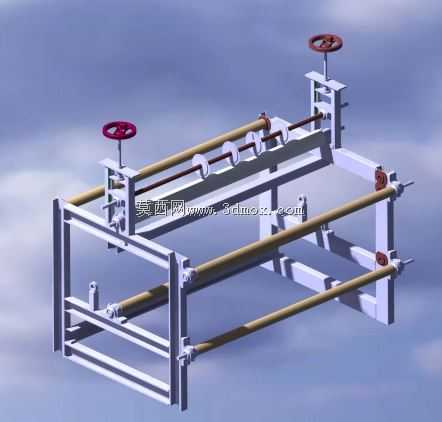

在软质聚氨酯泡沫板材的后段加工环节，这类辊式裁切设备是中小型海绵加工厂的常用工位装备，主要适配厚度在5mm至50mm区间的连续海绵板定长、定宽分切作业，相比走刀式平切设备，它的结构更简单，维护门槛更低，对车间安装场地的平整度要求也更宽松。从结构布局来看，设备整体采用方管焊接的框架式承力结构，底部框架预留了四个地脚螺栓安装位，安装时只需要保证框架上平面的平面度公差在1mm/m以内，就可以避免辊轴运转时出现带料跑偏的问题，整机横向作业宽度适配常规1.6m门幅的海绵卷材，纵向安装深度控制在2.2m左右，不需要额外开挖设备基础，普通硬化水泥地面就可以完成部署。设备的进料端设置了三根平行排布的导料辊，辊体采用硬质铝合金材质加工，表面做硬质阳极氧化处理，避免海绵输送过程中出现粘料、刮料的问题，导料辊的两端采用带座外球面轴承安装，后期维护时只需要定期补充锂基脂润滑，就可以保证长期运转的顺畅性。上方的调节机构采用手轮驱动的丝杆升降结构，两个手轮分别对应裁切工位的两端高度调节，转动手轮时可以带动上压辊整体上下位移，以此适配不同厚度的海绵板材进料，压辊下方对应设置了多组圆盘裁切刀，刀座可以沿着横向导杆自由滑动调整位置，作业前可以根据需要的分切宽度，逐个锁定刀座位置，实现一次进料完成多道分切作业，不需要重复对位走料，大幅提升窄条海绵的加工效率。设计这类设备的时候，首先要考虑的是海绵材质的软质特性，不能像金属裁切设备那样设置过大的压紧力，否则会导致海绵被压溃变形，裁切边缘出现凹陷、毛边的问题，所以上压辊的表面包覆了一层3mm厚的硅胶层，既可以提供足够的进料摩擦力，又不会压伤海绵本体。裁切刀采用超薄高速钢圆刀，刀体厚度控制在0.3mm，刀刃角度磨成17度锐角，裁切时可以顺利切入海绵纤维，不会出现扯料、连丝的问题，刀座内部设置了微型弹簧顶紧结构，可以保证圆刀始终贴合下托辊表面，避免长期使用后刀刃磨损出现裁切不透的情况。实际生产场景里，这类设备大多布置在海绵发泡生产线的末端，或者是小型海绵制品加工厂的开料工位，除了普通聚氨酯海绵之外，更换对应硬度的压辊和裁切刀之后，也可以适配EVA泡棉、珍珠棉等同类软质板材的分切作业，设备不需要接入复杂的控制系统，纯机械结构的传动设计让一线操作工人只需要半天培训就可以独立完成调机、作业全流程，日常故障排查也不需要专业电气人员参与，非常适合小规模生产场景使用。安装时要注意，设备的出料端需要预留至少1m的出料空间，方便裁切完成的海绵条顺利导出，进料端如果对接卷材放料架的话，需要保证放料架的中心高度和设备进料辊的中心高度差控制在±50mm以内，避免进料时出现张力不均导致的板材歪斜。另外，设备顶部的两个手轮调节位需要设置清晰的刻度标识，调机时可以根据刻度快速调整两端高度，保证上压辊整体和下辊平行，避免出现进料时一边紧一边松，导致海绵走偏、裁切尺寸误差超差的问题。框架焊接完成后需要做整体去应力处理，避免长期使用后框架变形导致辊轴平行度超差，所有辊轴装配完成后需要做径向跳动检测，跳动量控制在0.1mm以内，才能保证输送过程平稳，不会出现带料抖动的问题。
