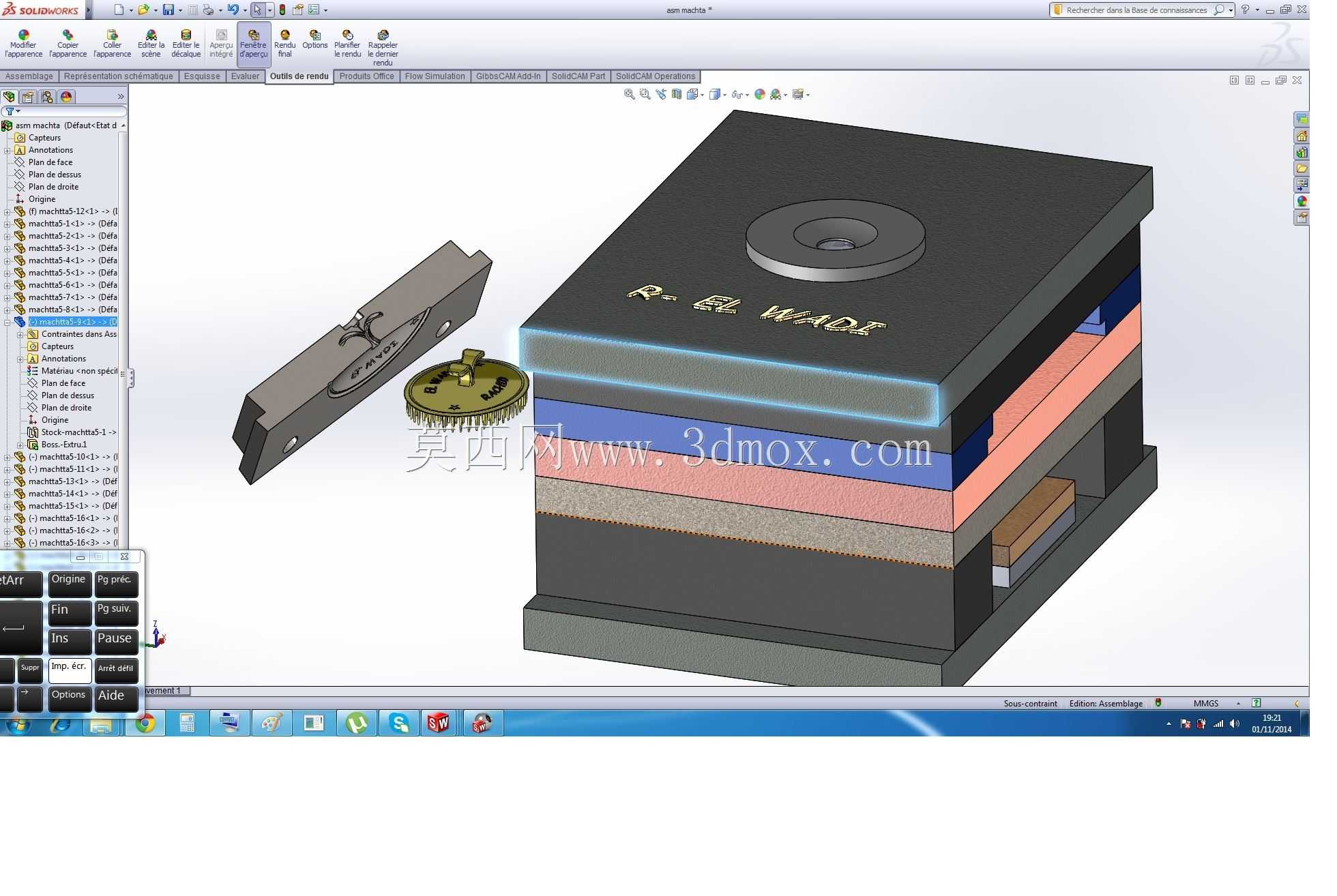

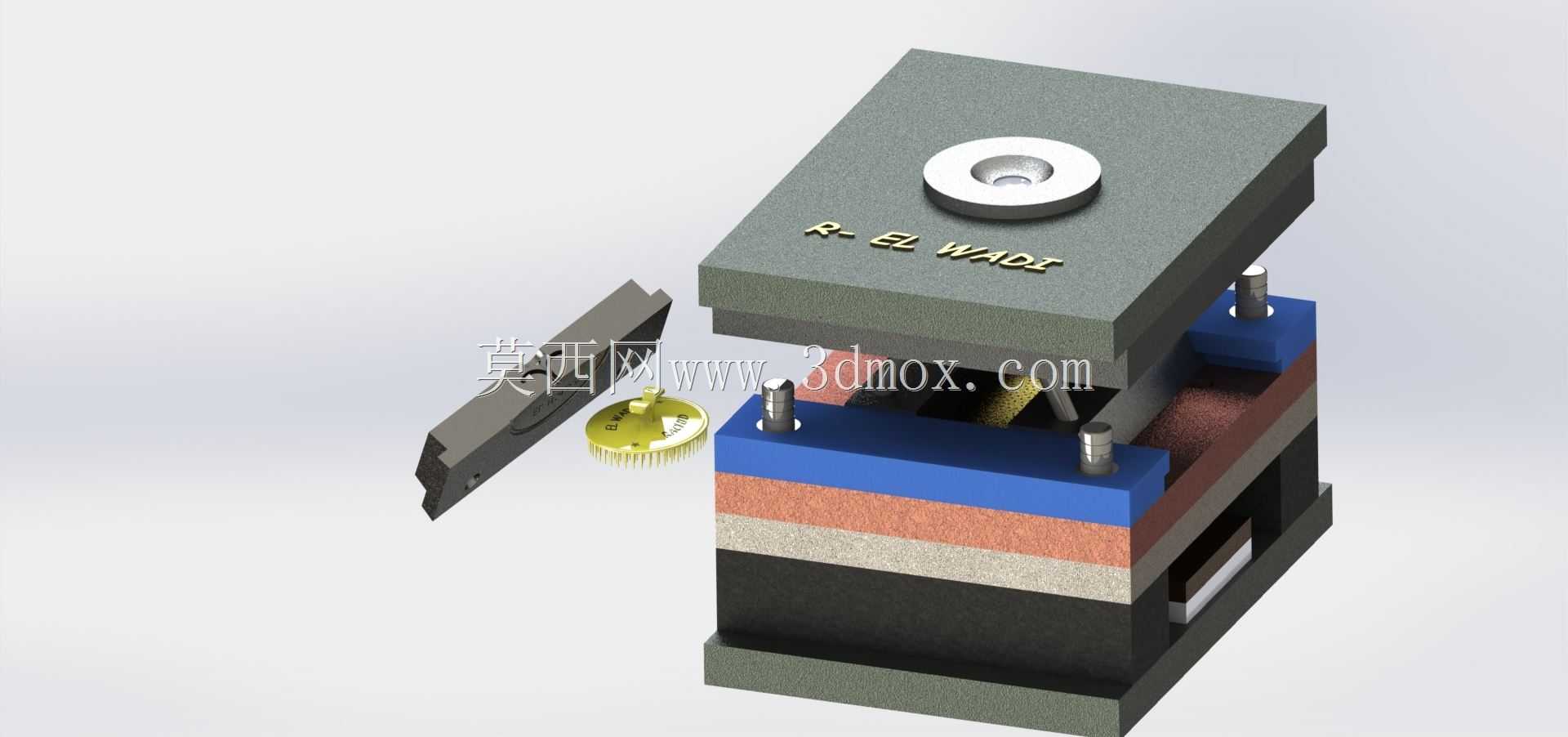

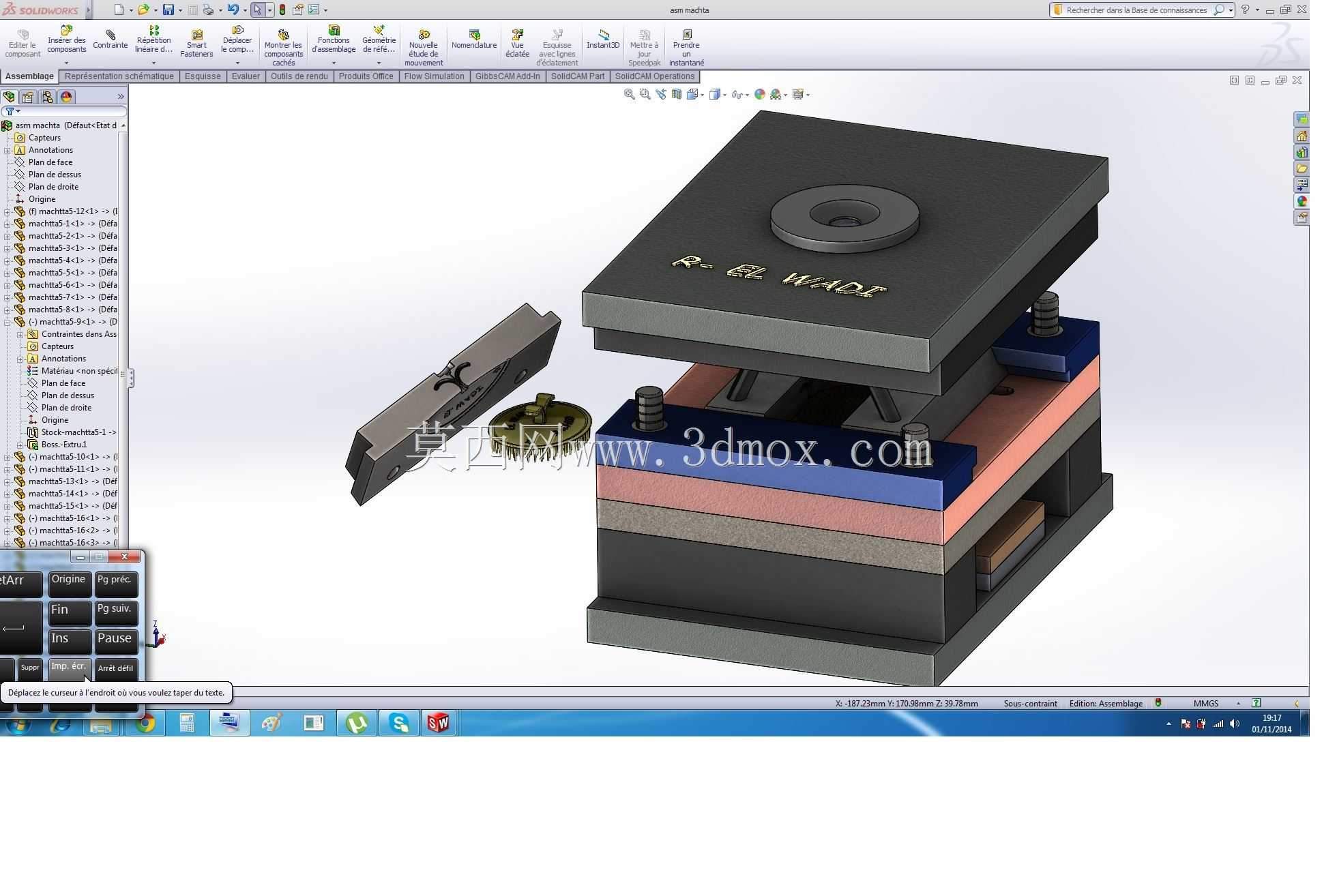

梳状结构埃尔瓦迪注塑模具三维结构

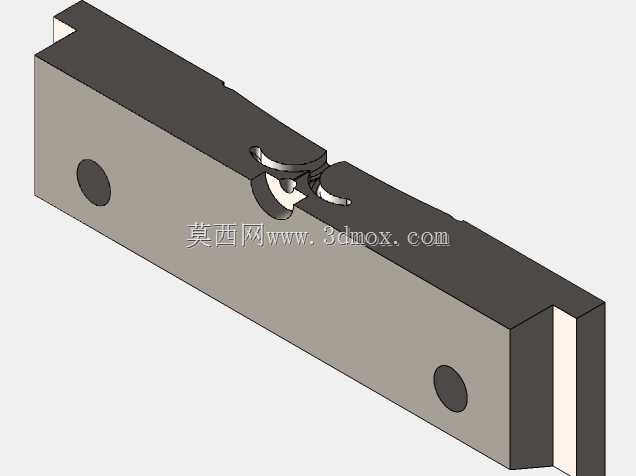

这套梳状结构的埃尔瓦迪模具，主要应用于小型精密塑胶配件的批量注塑成型场景，常见于日用五金配套塑胶件、小型仪器卡扣类零件的生产环节，适配卧式注塑机的安装工位，模架整体采用标准龙记模坯的尺寸逻辑做适配调整，安装时可直接匹配常规200吨级注塑机的哥林柱间距，无需额外做垫板转接。从结构分层来看，整套模具从上到下依次排布定位圈、浇口套、定模板、型腔镶件、型芯镶件、动模板、顶针面板、顶针底板、动模座板，各层板件的定位销孔同轴度控制在0.02mm以内，避免合模时出现错位飞边。定位圈采用标准100mm外径规格，可直接卡入注塑机定模固定板的定位孔内，浇口套的球面半径匹配注塑机喷嘴R15的尺寸，射胶时不会出现溢料漏胶的问题。型腔部分采用整体镶件式设计，针对梳状结构的窄槽特征，镶件上的成型部位做了0.3°的脱模斜度，避免顶出时零件出现粘模拉伤，窄槽位置的排气槽深度控制在0.015mm，既可以顺畅排出型腔内的空气，又不会让熔融塑胶渗入形成飞边。冷却回路采用环绕式排布，在型腔和型芯镶件内部都钻设了直径8mm的冷却水孔，孔距成型面的距离保持在12-15mm之间，保证成型时模温均匀，不会出现局部冷却不均导致的零件翘曲变形。顶出系统采用圆顶针加扁顶针组合的方式，在梳状齿位的根部设置扁顶针，顶出力分布均匀，不会顶穿零件表面，顶针的排布避开了产品的外观面，保证成型后零件的外观质量。导柱导套采用20Cr材质渗碳淬火处理，硬度达到HRC58-62，合模时的导向精度稳定，长期生产不会出现导柱拉伤的问题。这套模具的设计思路优先考虑量产稳定性，所有易磨损的成型部位都采用镶件拆分设计，生产过程中如果出现局部磨损，只需要更换对应镶件即可，不需要整套模具备份返修，大幅降低量产维护成本。在安装边界上，整套模具的闭合高度控制在280mm，开模行程预留120mm，足够让产品和流道凝料顺利脱出，吊环孔采用标准M16规格，吊装时可以直接匹配常规吊环，上下模的锁模螺丝采用M12内六角螺丝，锁模力分布均匀，射胶时不会出现模架涨开的问题。流道采用S型平衡式排布，从主流道到各个型腔的距离保持一致，保证每个型腔进胶均匀，成型后的零件尺寸一致性偏差控制在0.05mm以内，满足精密配件的装配公差要求。在实际生产适配中，这套模具可以适配PP、ABS、PC等多种常用塑胶原料，只需要根据原料的收缩率调整对应的成型工艺参数，不需要修改模具的核心结构，适配性较强。
