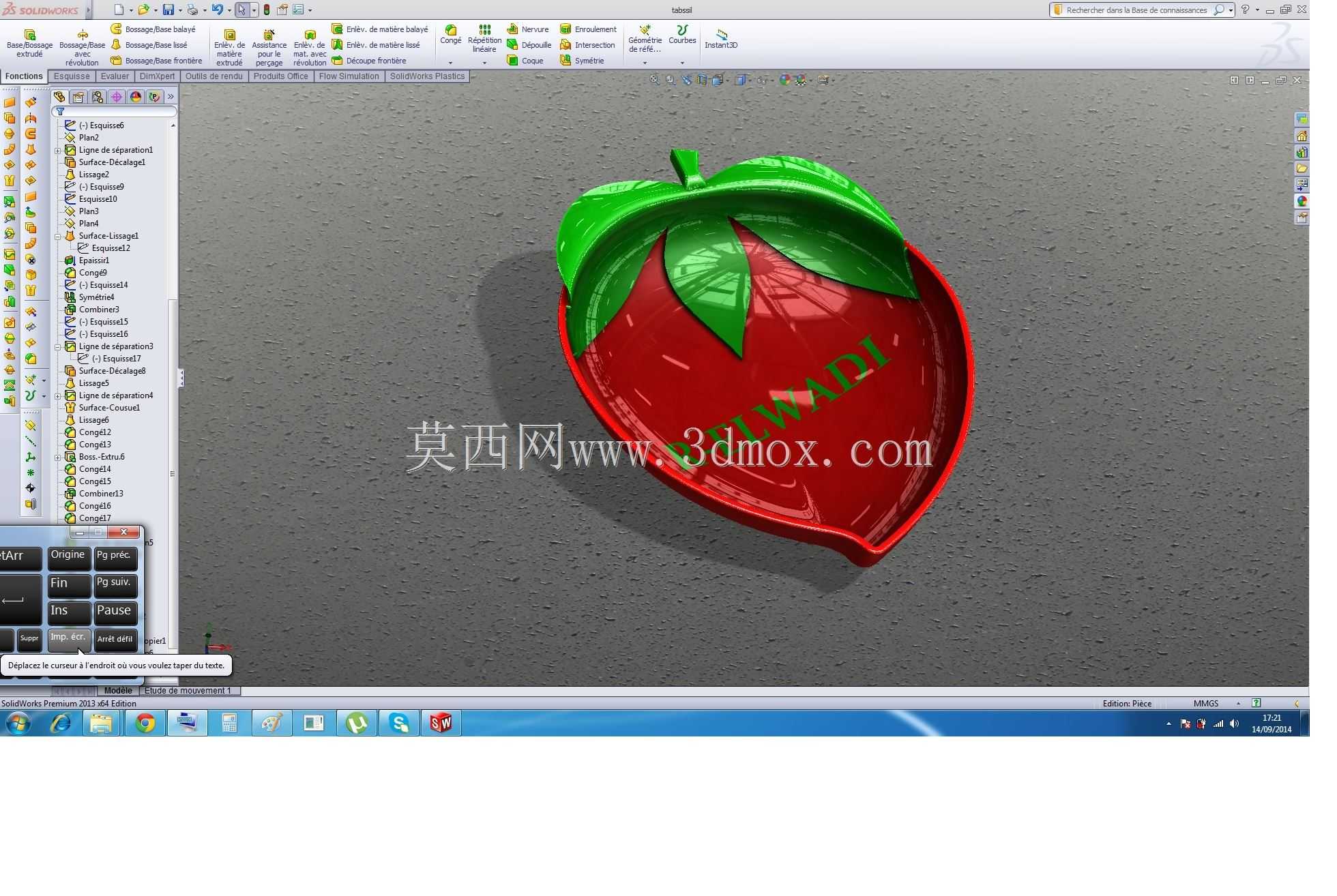

草莓造型埃尔瓦迪注塑模具结构设计

这套草莓造型的模具结构，核心服务于休闲食品外包装的装饰塑件生产，对应快消品行业中糖果、果味零食的配套包装塑件加工场景，这类塑件直接作为产品外包装的装饰承托件，既需要贴合品牌视觉识别的造型要求，也要满足注塑量产的工艺可行性，避免出现填充不满、脱模拉伤、分型面飞边过大等量产常见问题。从实际生产用途来看，该模具产出的塑件为半包覆式草莓造型壳体，内侧可容纳独立包装的糖块或果干，外侧的叶片、果蒂造型直接承担品牌视觉传递的作用，不需要额外粘贴装饰标签，一次注塑成型即可完成外观面的全部结构，减少后续二次加工的工序成本。设计过程中首先处理的是曲面分型的边界问题，草莓主体的弧形外轮廓搭配顶部外翻的叶片结构，分型线不能简单做平面分割，需要沿着草莓壳体的最大轮廓线做三维随形分型，尤其是叶片边缘的薄边结构，分型面要做0.3度的贴合斜度，避免合模时出现碰穿位的磨损，同时保证叶片边缘的飞边控制在0.05mm以内，不需要后续人工修剪。型腔部分的设计考虑到外观面的高光要求，型腔表面做镜面抛光处理，对应塑件表面的品牌标识区域，在型腔侧做嵌入式的字标镶件，不需要后续蚀字或印刷，注塑时直接成型标识，减少后续工序的同时保证标识的附着力，不会因为运输摩擦出现标识脱落。脱模结构的设计是这套模具的重点，因为草莓壳体是深腔弧形结构，内部没有加强筋结构，如果采用常规的顶针顶出，很容易在塑件内侧留下顶白痕迹，甚至顶穿薄壳壁，所以设计时采用推板加气辅顶出的组合结构，推板沿着草莓壳体的底部边缘做随形贴合，顶出时推板均匀受力推动塑件边缘，同时气阀从型芯中心通入压缩空气，在塑件和型芯之间形成均匀的气压层，避免塑件因为真空吸附粘在型芯上，顶出过程中不会出现局部受力过大导致的变形。冷却水路的排布需要匹配异形型腔的结构，不能采用常规的直孔水路，在型腔侧顺着草莓的弧形轮廓做随形水路，距离型腔表面的距离保持均匀的12mm，保证注塑过程中型腔各区域的温度差控制在5摄氏度以内，避免因为冷却不均导致塑件出现翘曲变形，尤其是叶片的薄边位置，单独布置了小直径的冷却支路，避免薄边位置冷却过快导致填充不足，同时也防止厚壁位置冷却过慢出现缩痕。安装边界方面，这套模具适配160吨规格的卧式注塑机，模架采用标准龙记模架，总厚度控制在280mm，定位圈直径100mm，主流道衬套的球面半径匹配注塑机喷嘴的SR15规格，顶出孔位置对应注塑机的顶杆排布，不需要额外改装注塑机即可直接上机生产，导柱导套采用带自润滑套的结构，长期量产过程中减少润滑脂的使用，避免油污污染塑件表面，符合食品接触类塑件的生产卫生要求。实际试模过程中需要注意，因为叶片位置的壁厚只有0.8mm，注塑时的射胶速度需要做分段控制，在填充到叶片区域时适当提高射胶速度，避免熔料在薄边位置冷却凝固导致缺胶，同时保压压力不能过高，否则会导致推板位置出现飞边，影响塑件的合模线外观。另外，塑件的材料选用食品级PP材质，收缩率取1.8%，在型芯型腔的尺寸设计时已经提前预留收缩量，尤其是草莓的弧形轮廓位置，沿着脱模方向做1度的脱模斜度，保证脱模时不会划伤外观面，果蒂位置的小凸台结构单独做小镶件，方便后续维护更换，如果出现磨损不需要更换整个型腔，只需要更换小镶件即可，降低模具的维护成本。
