镂空周转塑料筐注塑成型模具结构

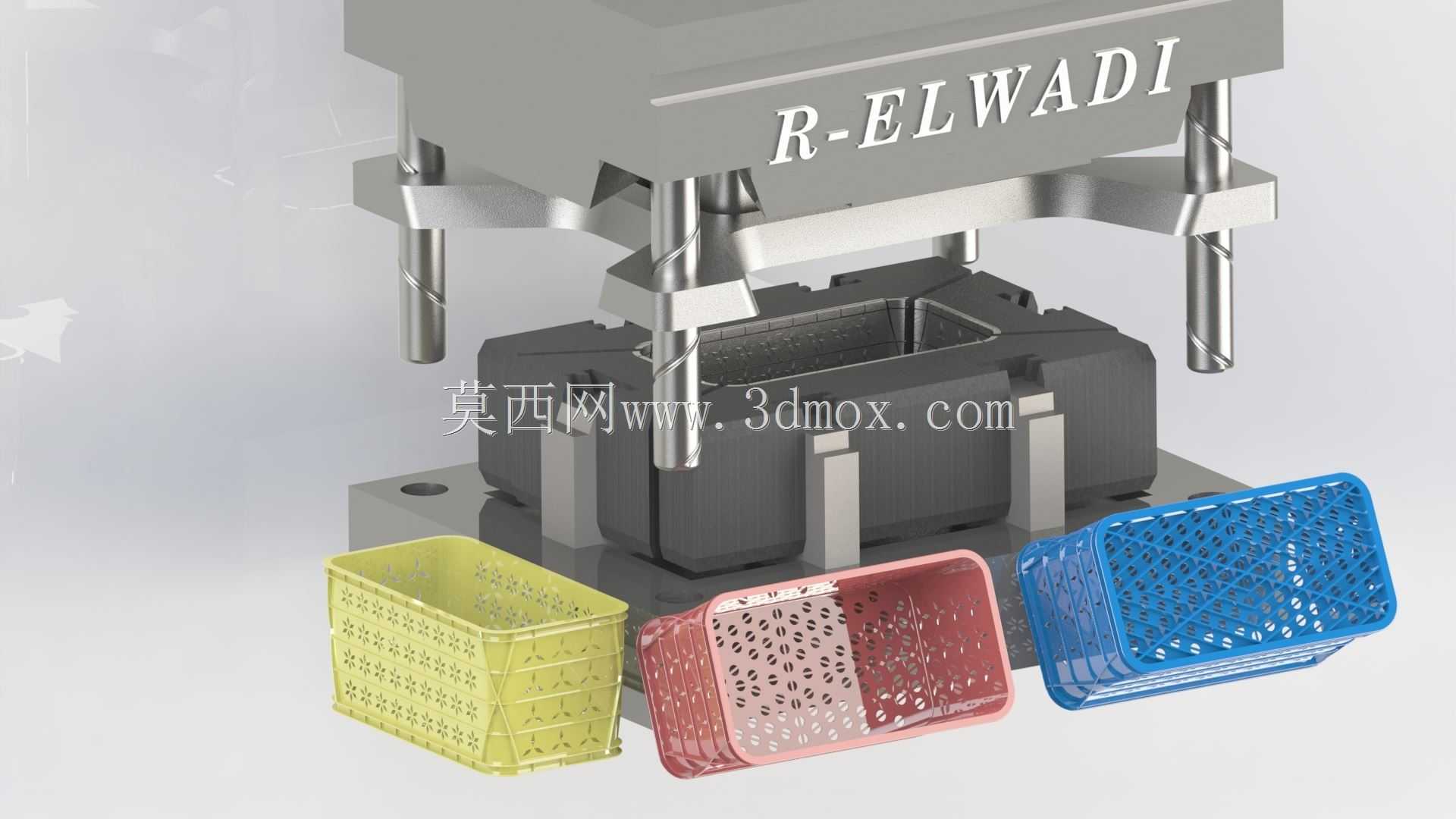

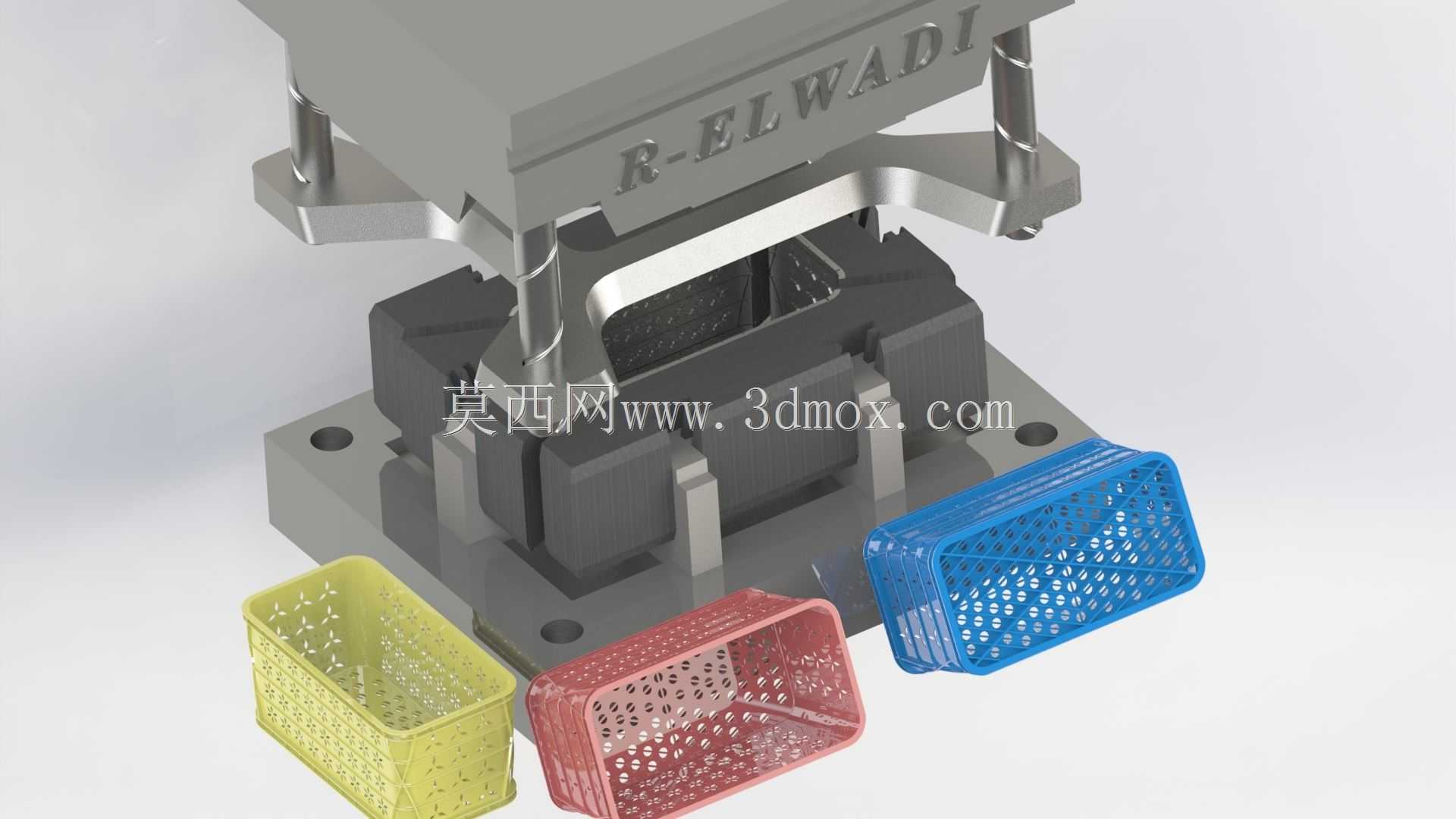

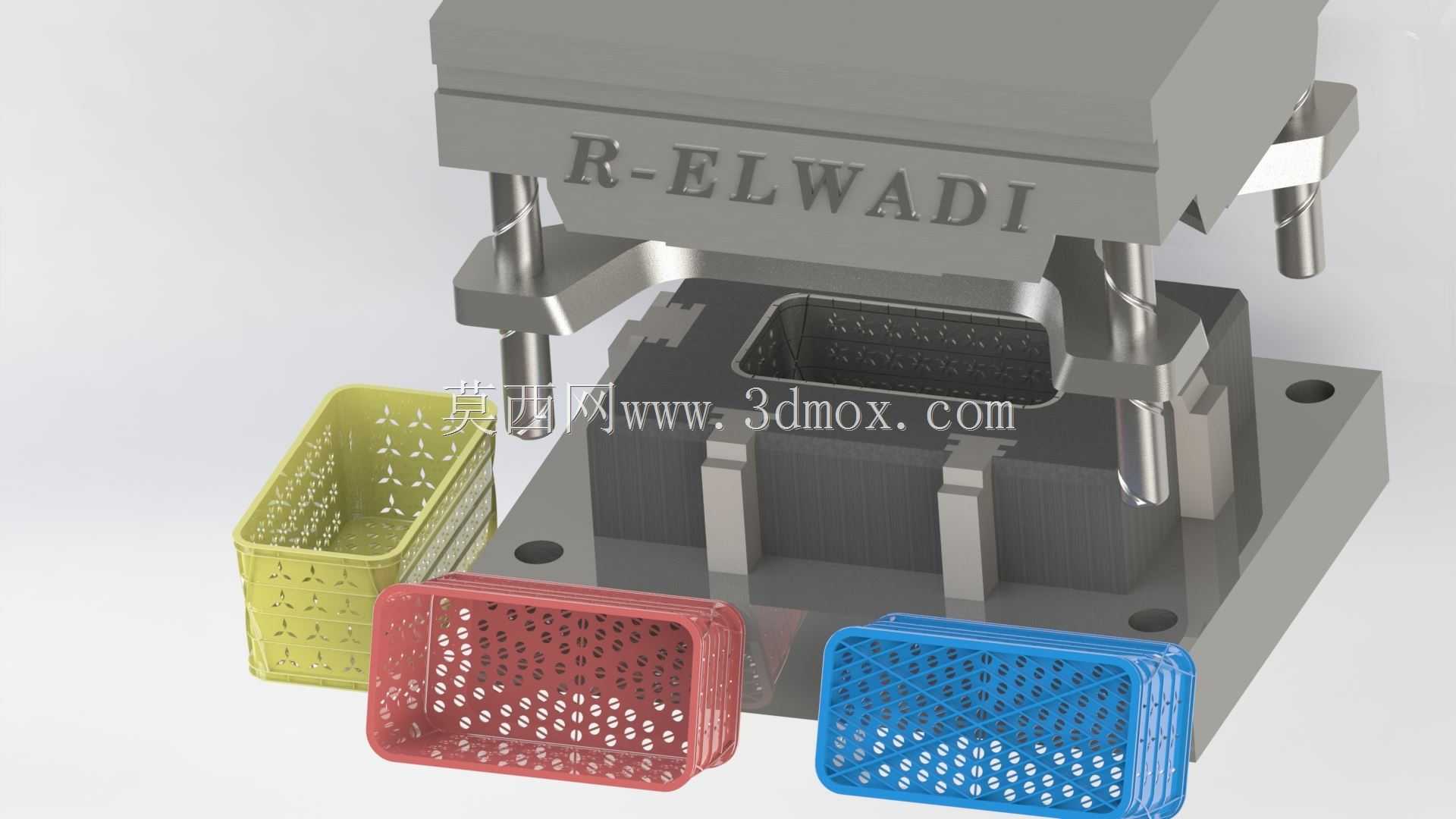

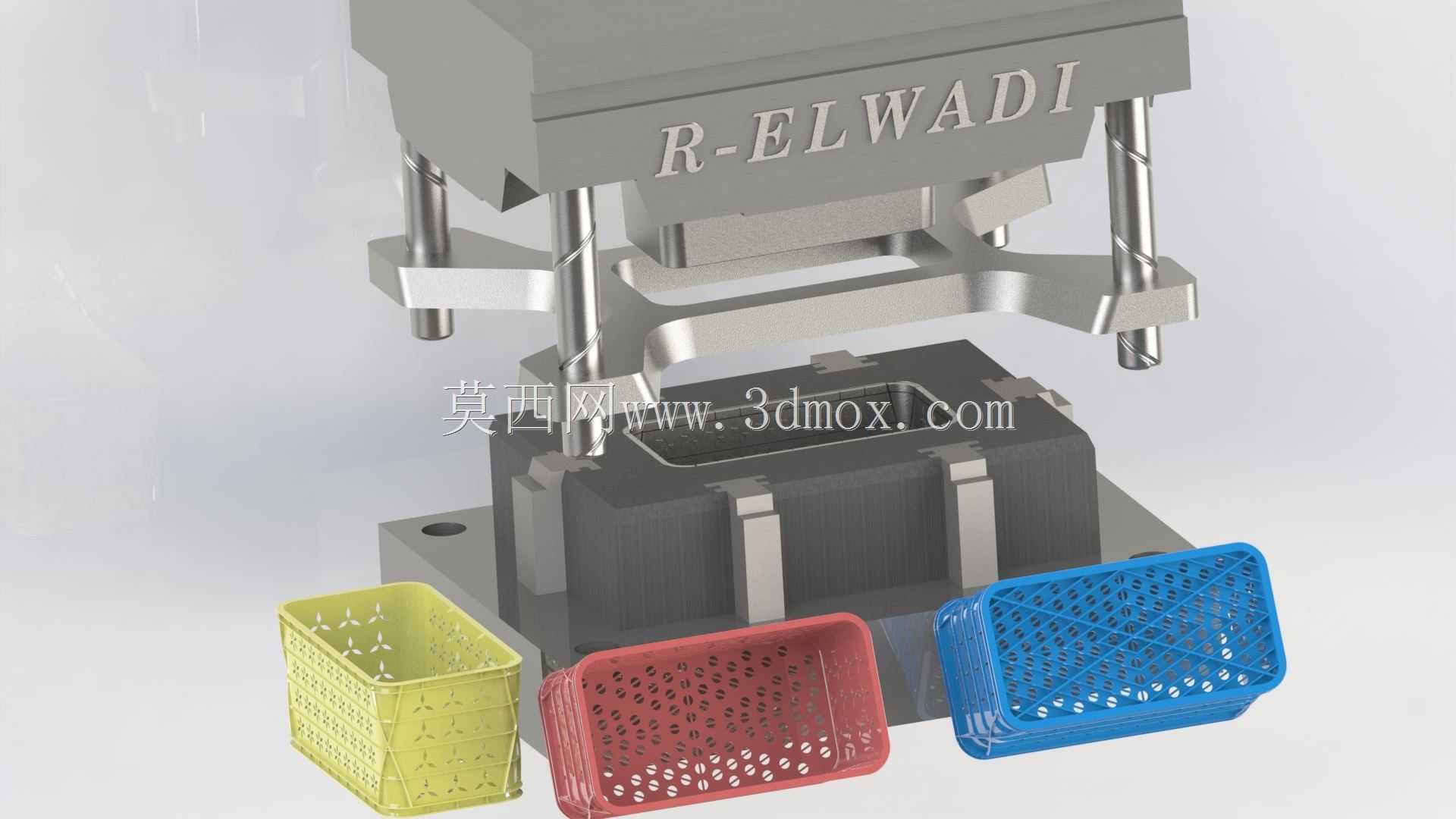

这套模具针对生鲜配送、仓储分拣场景常用的镂空塑料周转筐设计，日常应用中这类筐体多用于果蔬分装、零配件周转、仓储货品码放，侧壁密集的镂空结构既可以降低筐体自重，也能在清洗、冷链转运过程中快速沥水通风，减少货品闷存变质的风险，同时堆叠时的嵌套结构也能压缩空筐存储占用的仓储空间。从模具的整体结构来看，采用了标准的两板模直浇口进胶方案，动定模合模导向依靠四根独立导柱完成，导柱表面做了硬化处理，长期开合模生产中可以减少导向面的磨损量，避免合模错位导致的型腔啃伤、产品飞边超差问题。上模部分对应筐体的外轮廓成型，型腔表面做了精细的抛光处理，保证注塑完成后筐体外壁光滑无毛刺，不会在周转过程中刮伤操作人员手部或者剐蹭货品包装；下模部分对应筐体的内型腔，针对侧壁的镂空网格结构，采用了多组镶件拼接的结构设计，避免整体式型腔加工时深槽清根困难的问题，同时镶件如果出现局部磨损、堵料，可以单独拆卸更换，不需要整体返修型腔，大幅降低生产过程中的模具维护成本。顶出机构采用了顶块+顶杆组合的方式，针对筐体边缘的加强筋位置布置顶出力点，避免顶出过程中筐体出现局部顶白、变形的问题，因为这类薄壁镂空塑件如果顶出力分布不均，很容易在网格筋条位置出现应力发白，甚至直接顶穿筐壁造成废品。冷却水路的布置沿着型腔轮廓环绕排布，进出水接头做了标准化快接设计，生产时可以根据不同原料的成型温度调整冷却水流量，保证整个型腔面温度均匀，避免筐体不同位置冷却速率不一致导致的收缩变形，尤其是筐口的堆叠止口位置，冷却精度直接影响空筐堆叠时的配合顺畅度，如果止口位置收缩不均，会出现堆叠卡滞或者摞放后滑脱的问题。模具的安装尺寸适配市面上常规吨位的卧式注塑机，定位圈、浇口套尺寸符合行业通用安装标准，上机时不需要额外做转接法兰，模架的周圈预留了标准的压板槽、吊环孔，上机装夹、吊装转运都符合车间常规作业规范，不需要额外制作专用吊装工装。设计过程中针对镂空位置的脱模斜度做了逐段核算，网格筋条的脱模斜度控制在合理区间，既保证开模时不会粘定模，也不会因为斜度过大导致筐体侧壁厚度不均，影响整体承重性能；同时在筐体底部的防滑筋位置，也做了对应的型腔结构处理，保证成型后的筐体放在输送线、货架上时不会出现打滑偏移的问题。整套模具的合模行程、开模距离都经过匹配核算，生产时可以配合机械手完成自动取件，不需要人工伸入合模区域取件，适配自动化注塑生产车间的作业需求，减少人工操作的安全隐患，也能提升单班生产效率。
