杯类制品注塑成型模具结构设计

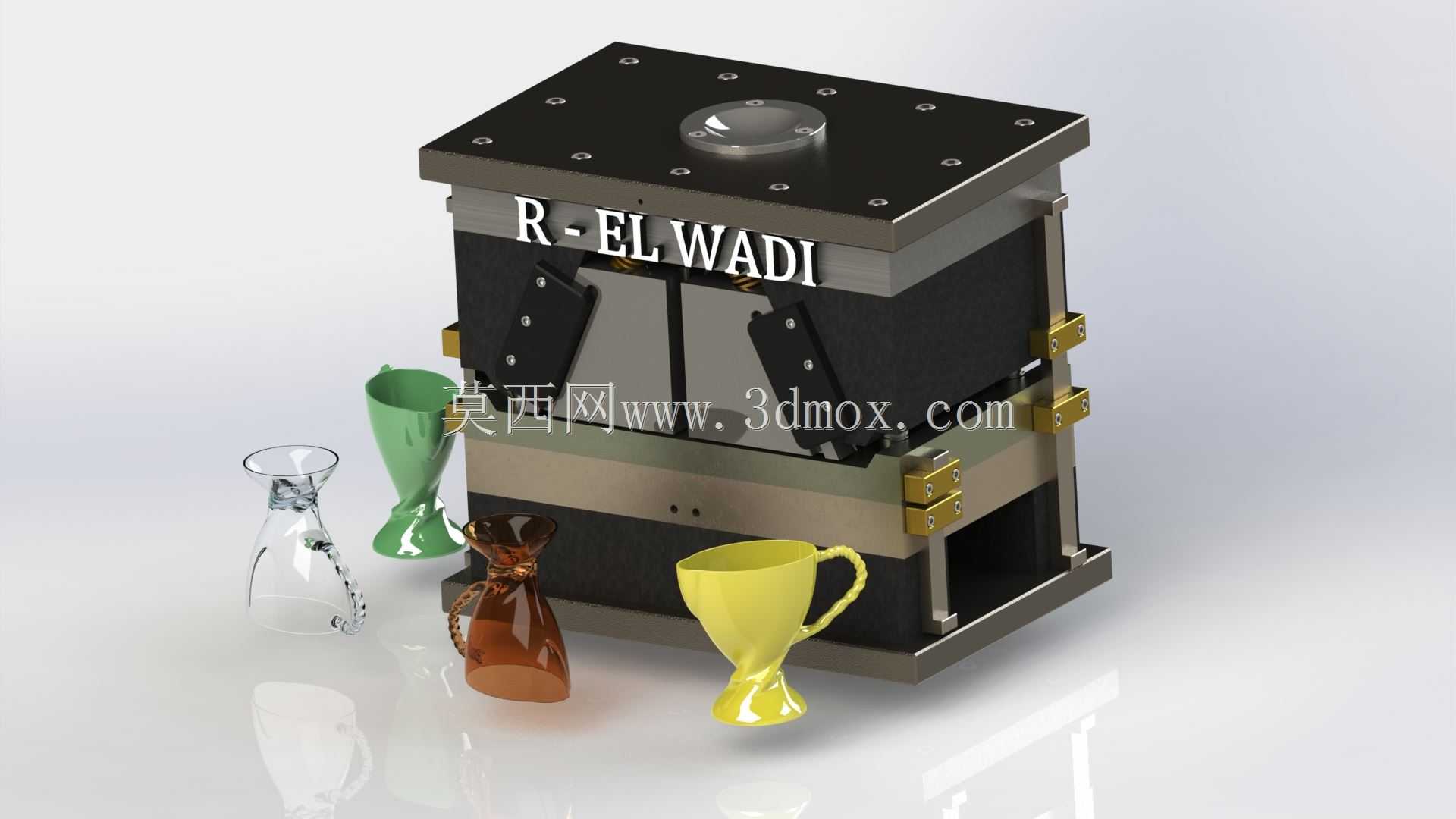

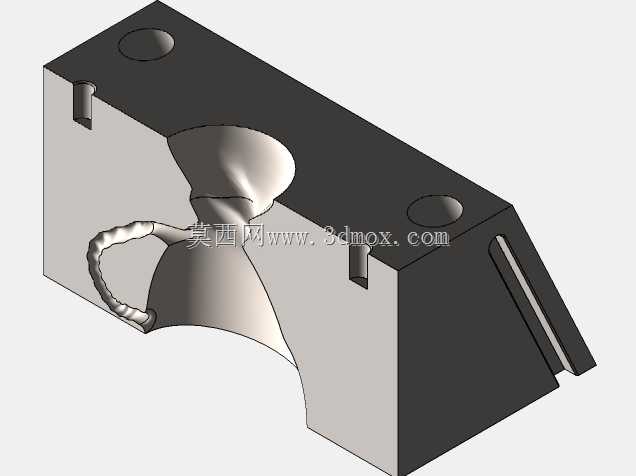

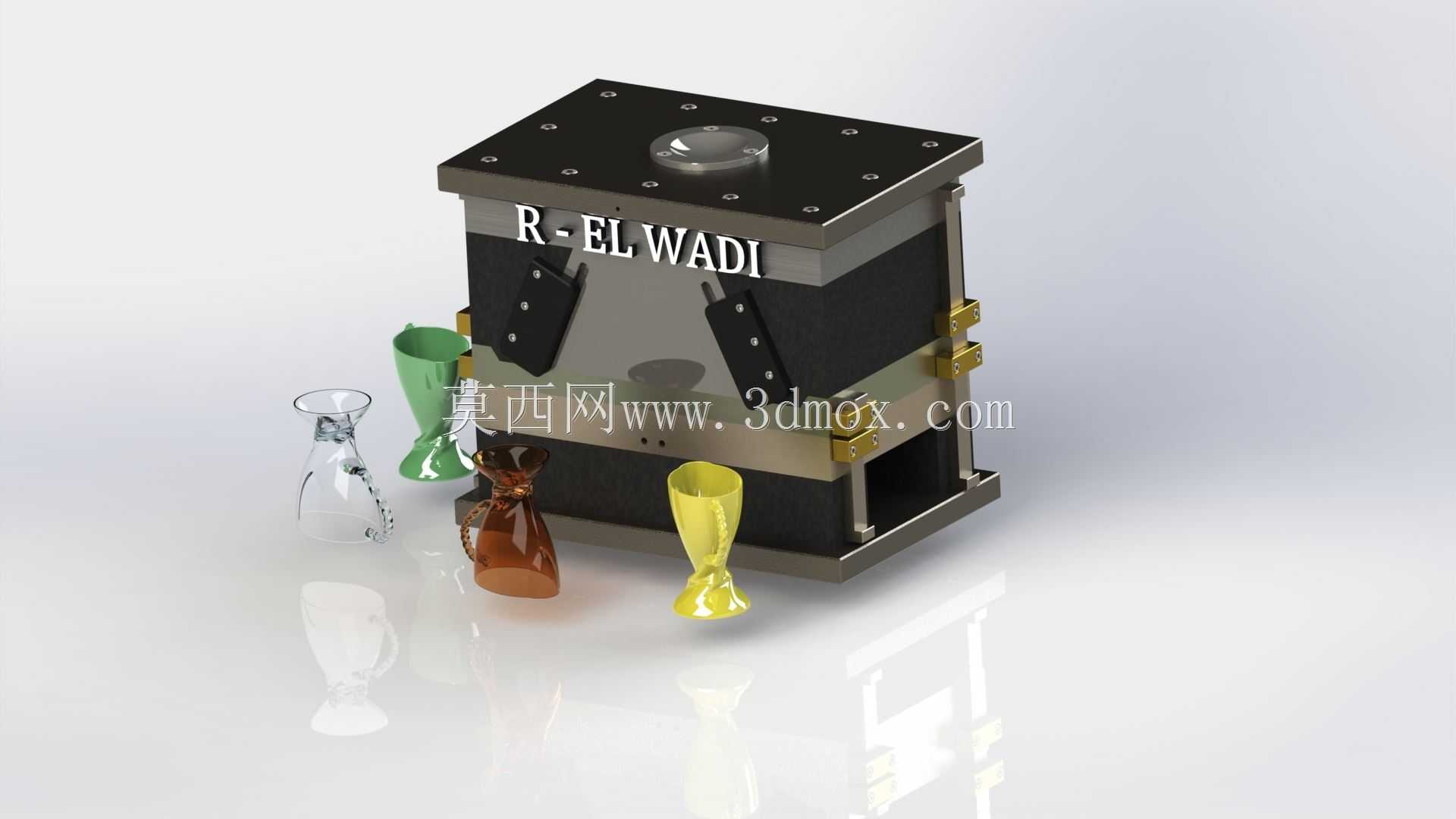

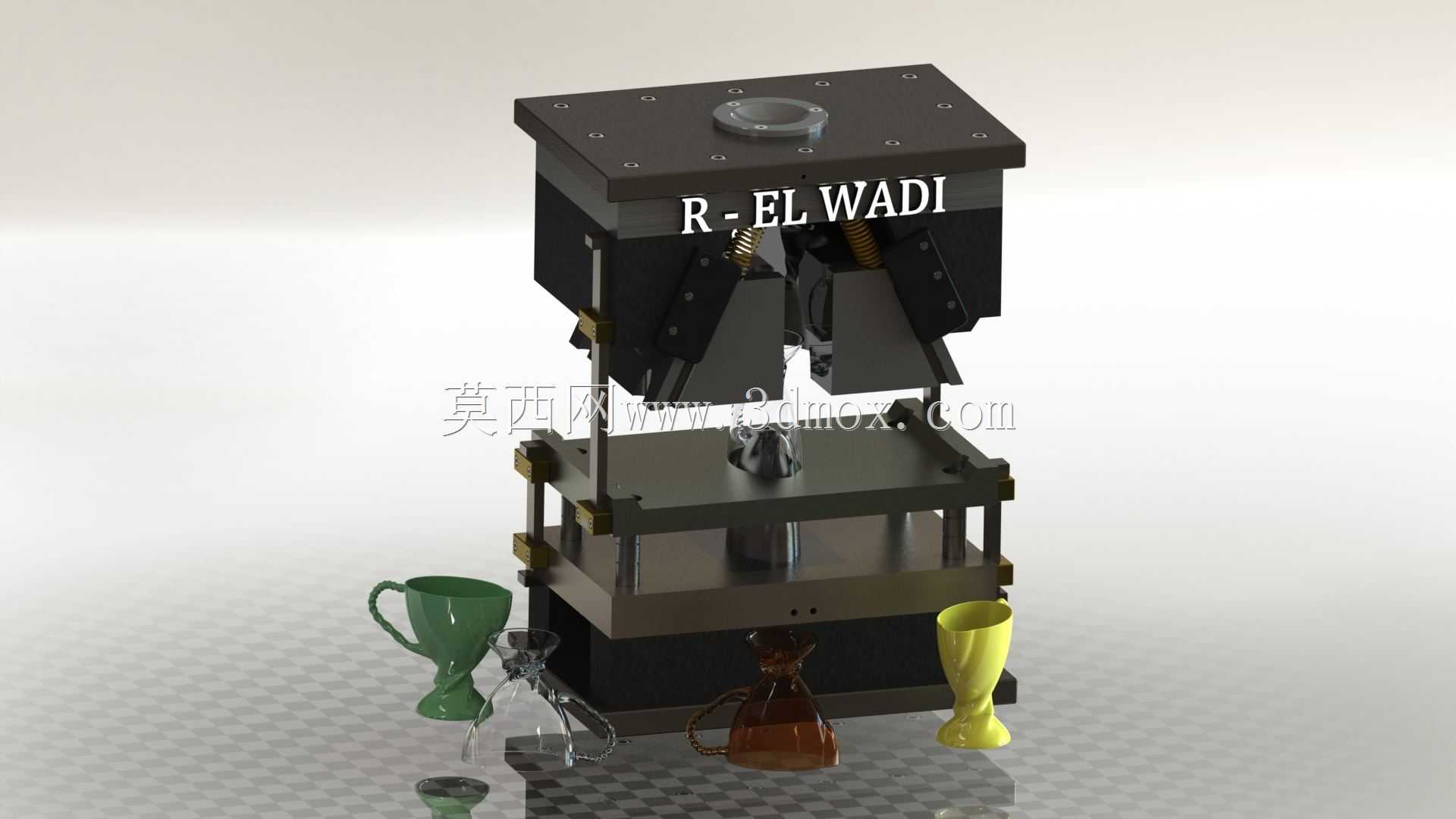

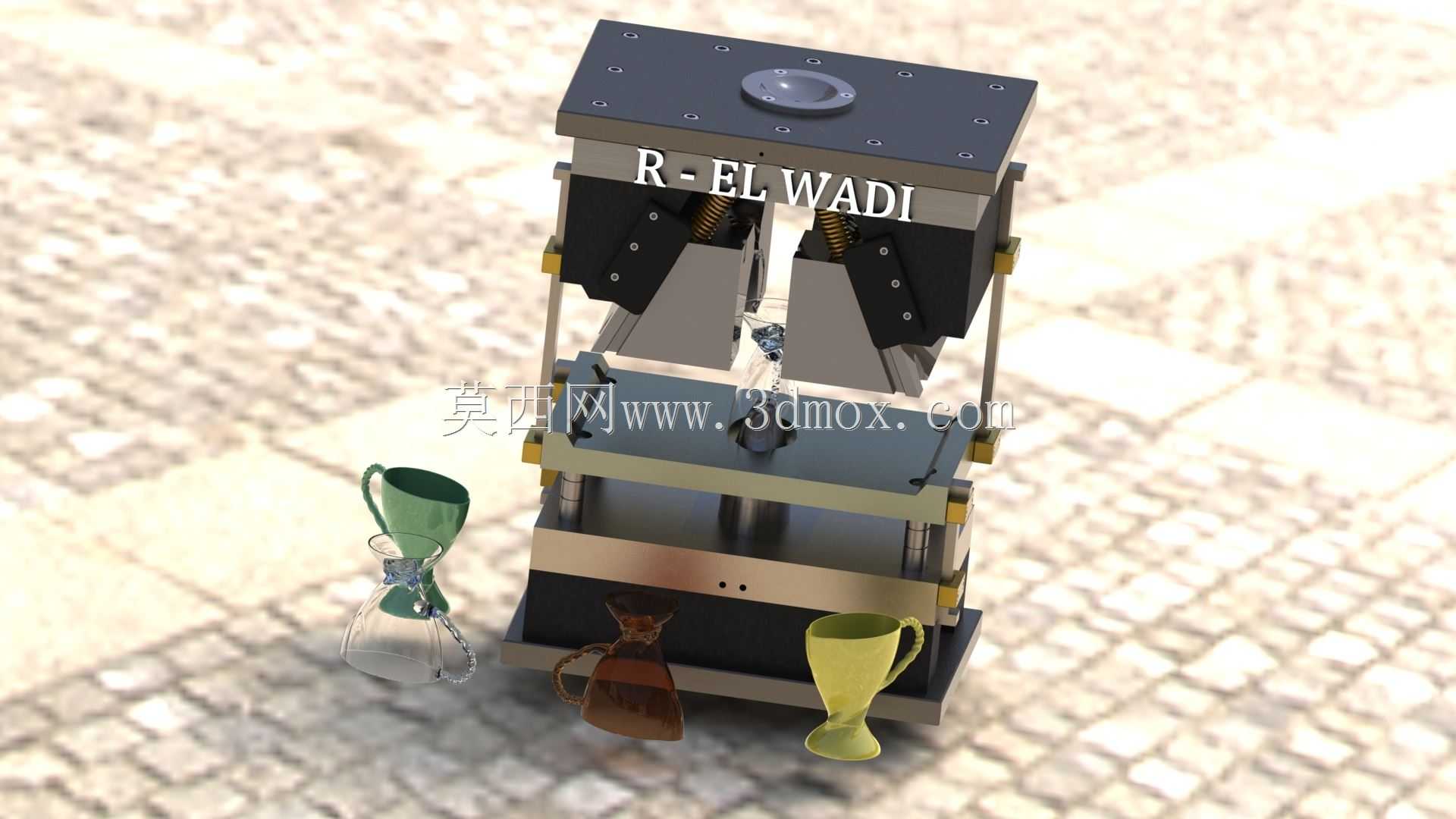

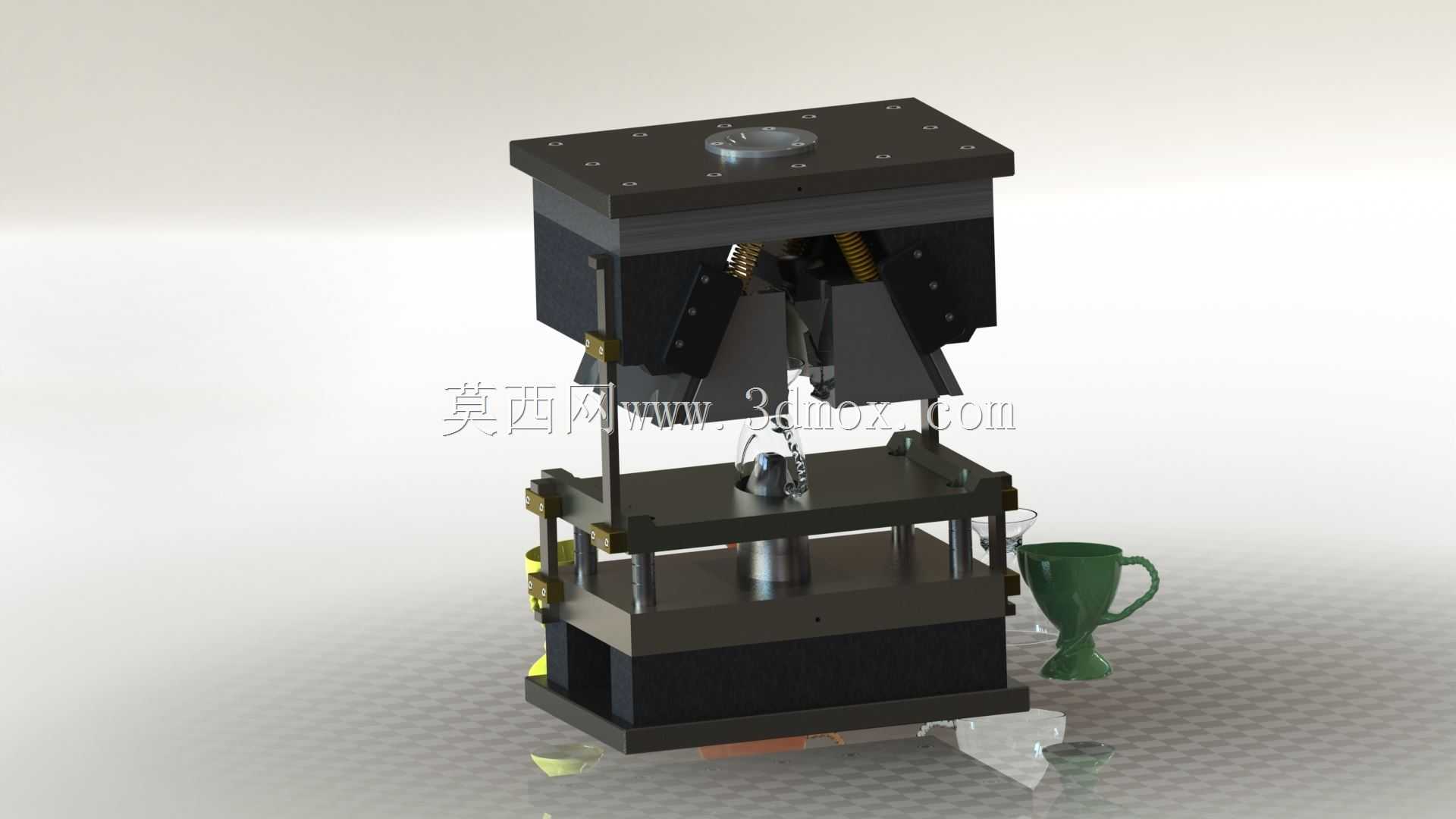

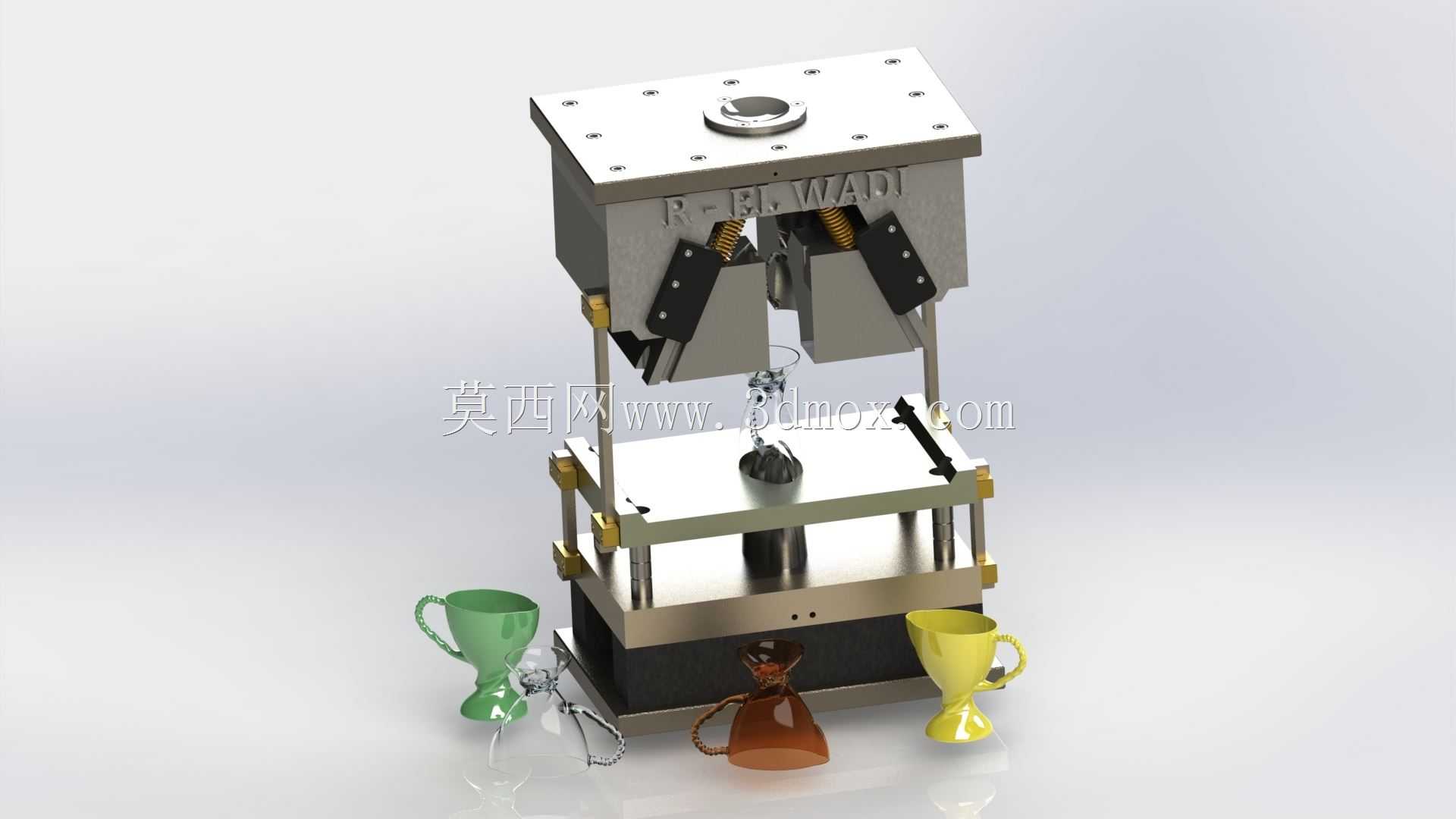

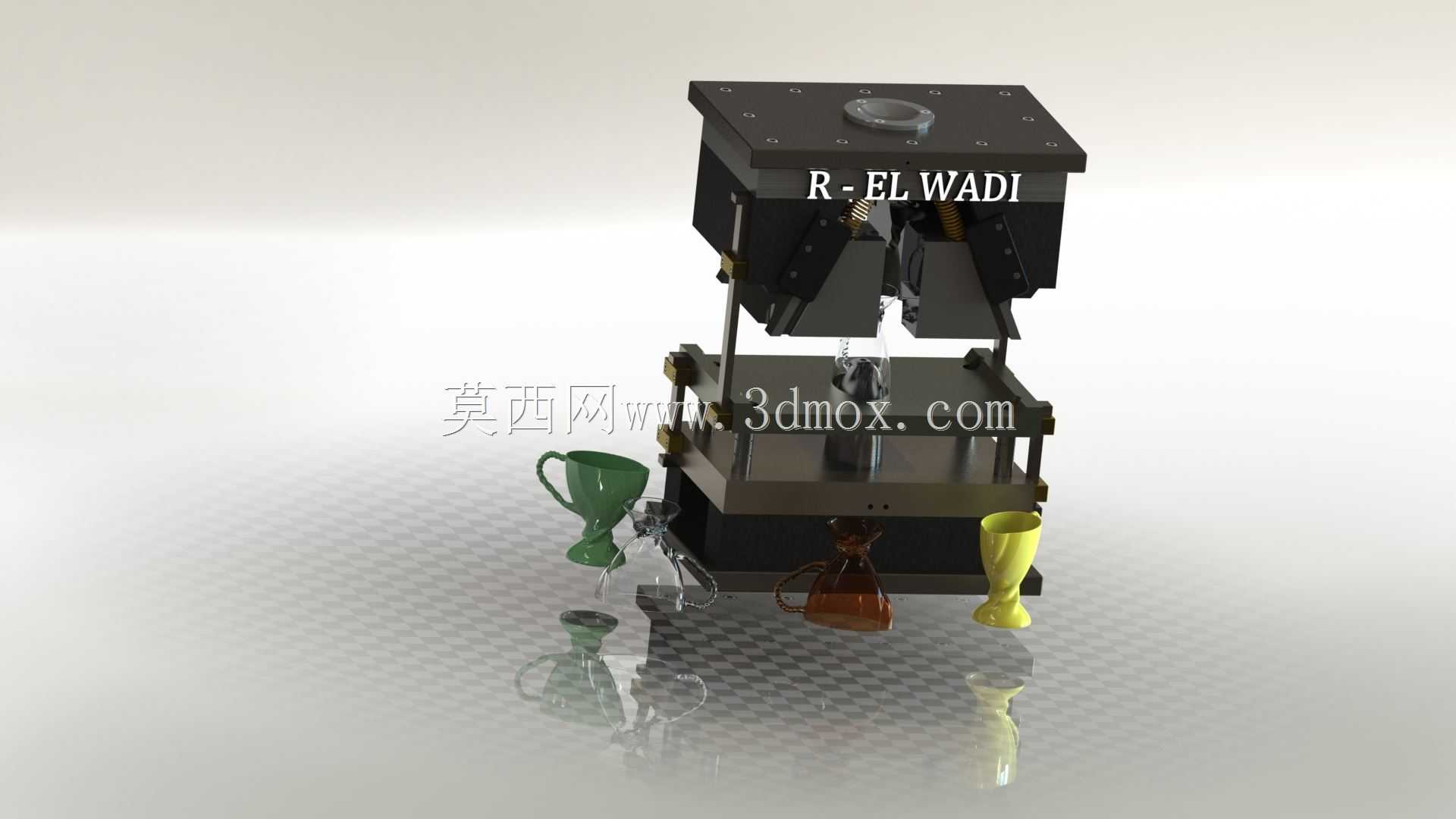

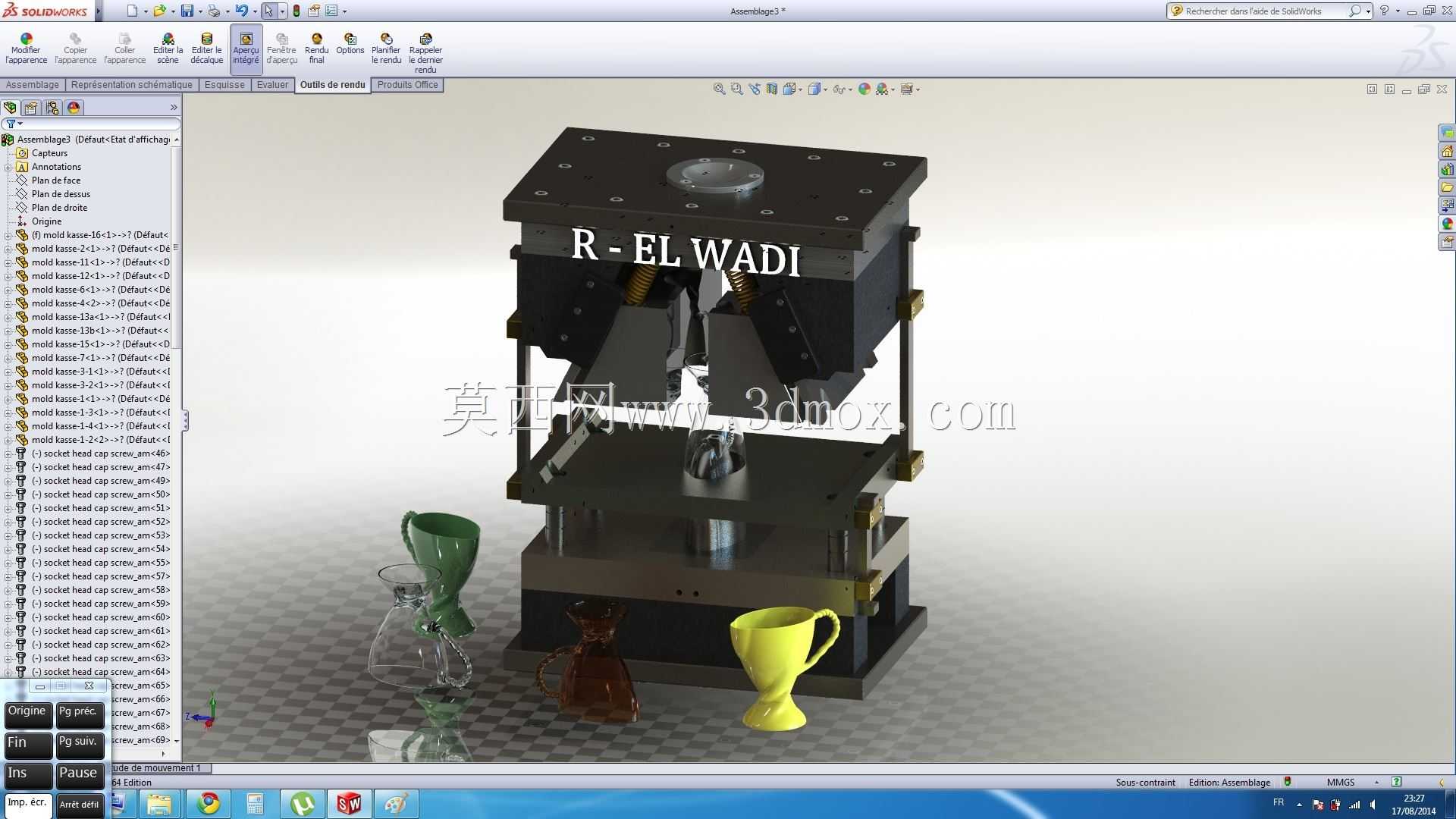

这套模具针对日用杯类塑料制品的批量注塑生产设计，适配常见的卧式注塑机安装场景，日常应用在日用品制造车间的注塑生产工位，可一次性完成不同造型杯体的注塑成型作业，覆盖敞口水杯、带柄奖杯类杯型的成型需求，成型后的杯件可直接进入修边、包装工序，无需额外的二次型腔修整。从结构布局来看，整套模采用标准三板式模架搭建，上下模座的安装孔位完全适配常规200吨级注塑机的模板T型槽间距，安装时无需额外加工转接板，模架整体闭合高度控制在注塑机最大开模行程的合理区间内，预留的开模距离足够完成杯件的自动脱落，不会出现开模行程不足导致的取件卡滞问题。模具的核心型腔部分采用镶拼式结构设计，针对杯体的曲面造型，型腔镶件单独采用精加工工艺成型，表面抛光至镜面级别，保证成型后杯体的外表面无合模线错位、无流痕缺陷，同时镶拼结构也方便后续针对不同杯型快速更换型腔镶件，减少换模时的整体拆装工作量，适配小批量多款式杯型的柔性生产需求。浇注系统采用点浇口进料设计，浇口位置设置在杯体底部的中心位置，注射时熔料从底部中心向四周杯壁均匀填充，避免出现单侧填充导致的杯壁厚薄不均问题，同时点浇口在开模时可自动拉断，残留的浇口痕迹极小，后续无需专门的剪浇口工序，减少人工修整的工作量。冷却回路采用随形布局设计，围绕型腔镶件的外壁设置环形冷却水道，水道距离型腔壁的距离保持均匀一致，保证注射保压完成后，杯体各部位的冷却速度同步，避免出现冷却不均导致的杯体收缩变形、杯口圆度超差问题，冷却回路的进出水接头设置在模架的定模侧，接水管时不会和动模侧的脱模机构产生运动干涉。脱模机构采用推板结合顶杆的组合式设计，针对杯体的深腔结构，推板作用在杯体的口部端面，顶杆辅助顶出杯体底部的冷料井位置，顶出过程中顶出力均匀分布在杯体的整个端面，不会出现顶出痕迹过深或者顶穿杯壁的问题，同时脱模机构的复位杆配合弹簧实现先复位，避免合模时出现顶杆和型腔镶件的碰撞损坏。导向定位系统采用精密导柱导套配合，在模架的四个角位设置大直径导柱，同时在型腔周围额外设置精定位锁块，保证合模时动定模的定位精度控制在0.02mm以内，避免长期生产后出现合模错位导致的杯体壁厚差超差问题，导柱表面做了硬化处理，耐磨性能满足百万模次的生产使用需求。整套模具的排气槽开设在型腔的最后填充位置，也就是杯口的分型面处，排气槽深度控制在塑料熔料不溢边的合理范围内，注射时型腔内的空气可通过排气槽快速排出，避免出现困气导致的杯体局部烧焦、填充不满缺陷。在实际生产适配中，这套模具可适配常见的PP、PS、AS等透明或非透明日用塑料原料，不同原料切换时仅需要调整对应的注射温度、保压压力参数，无需修改模具本身的结构，适配车间多原料切换的生产需求。模具的所有外露零部件都做了倒角处理，没有尖锐的棱角，车间安装调试时不会出现划伤操作人员的问题，吊环孔设置在模架的重心位置，吊装搬运时可保持模架水平，不会出现倾斜滑落的安全隐患。
