316不锈钢方形工业储水箱体结构

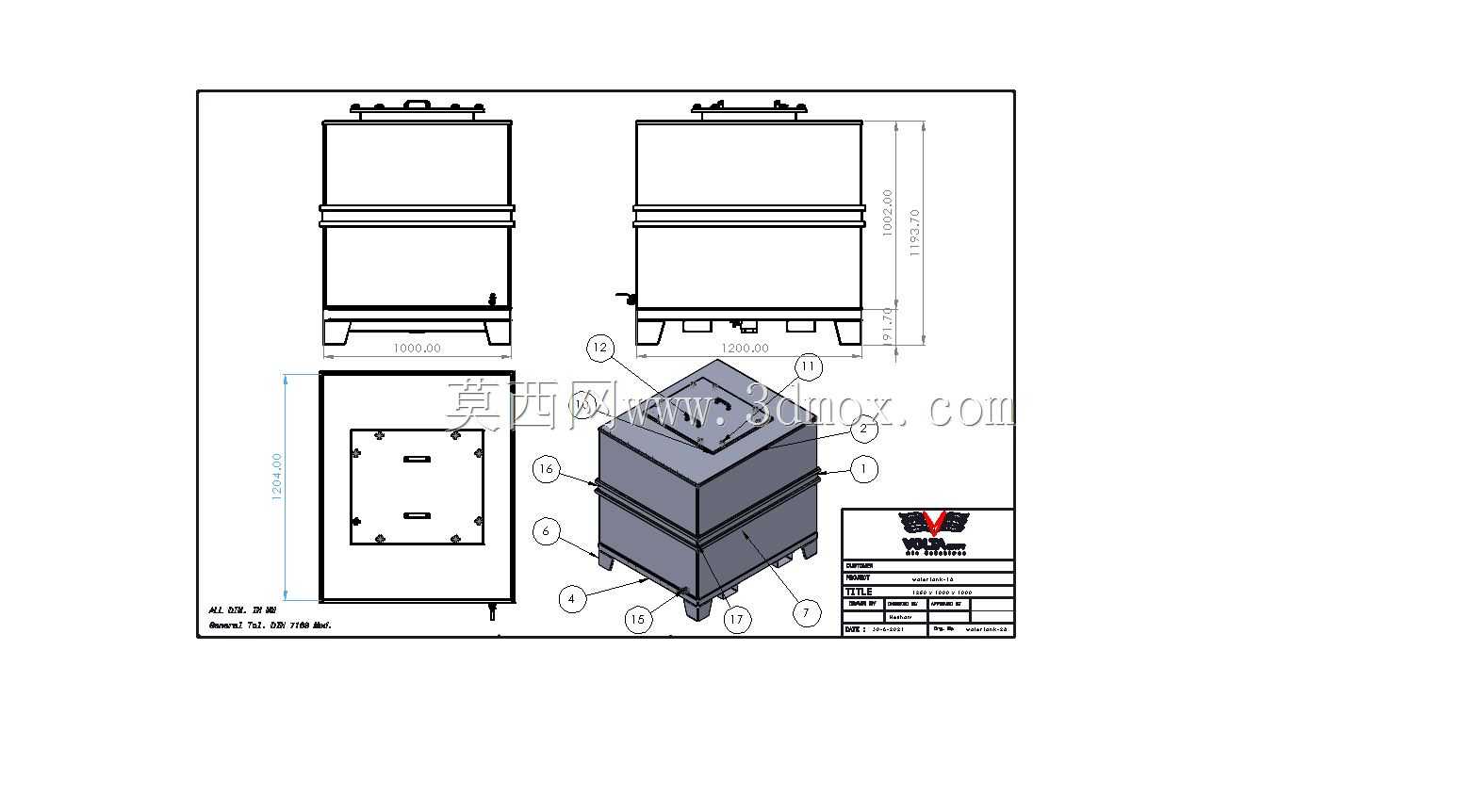

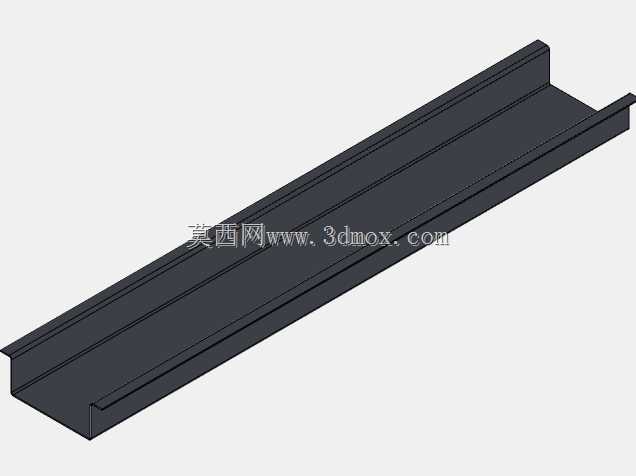

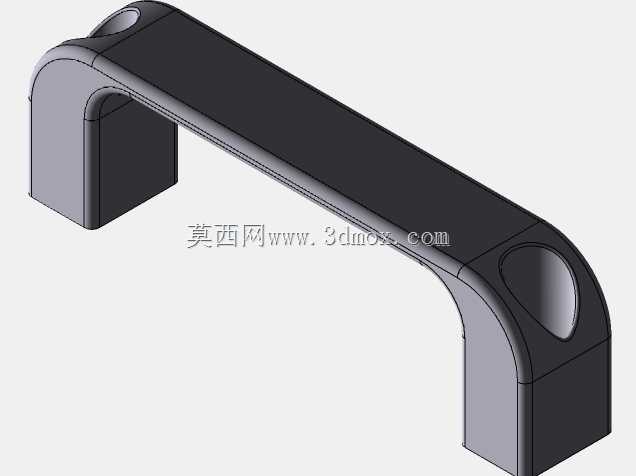

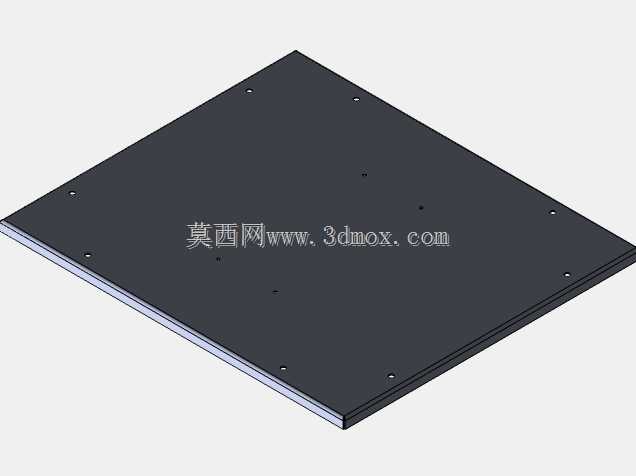

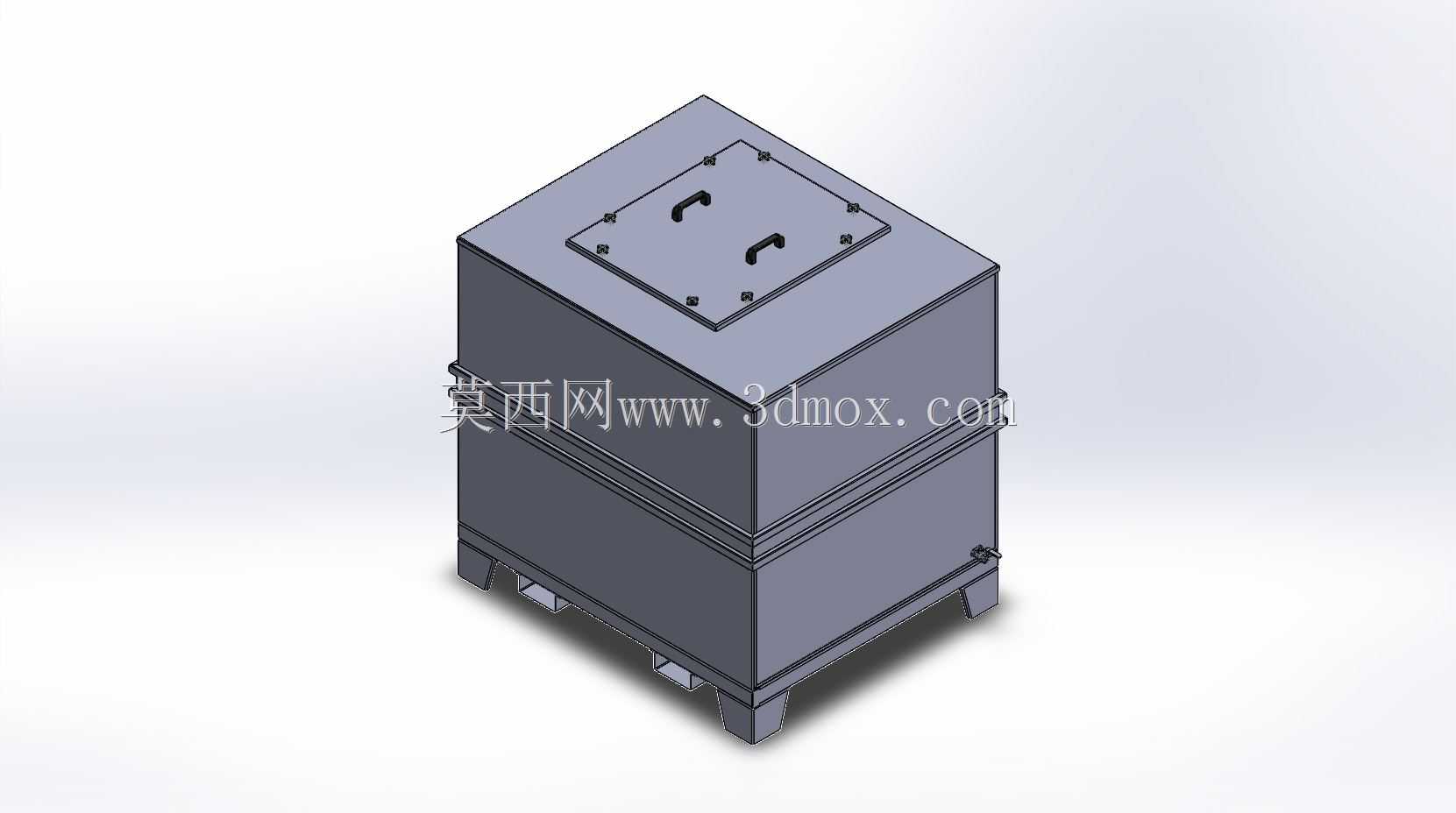

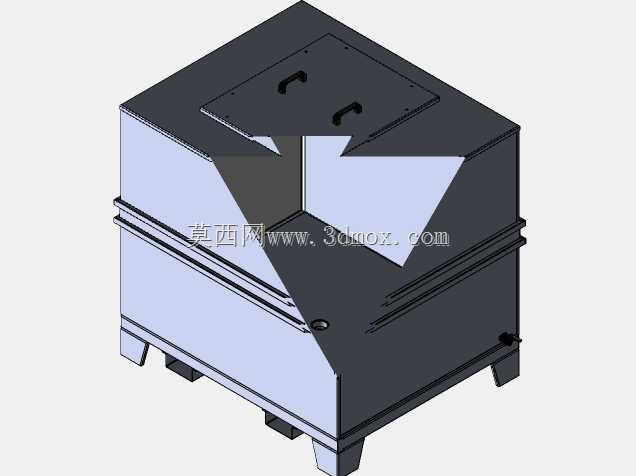

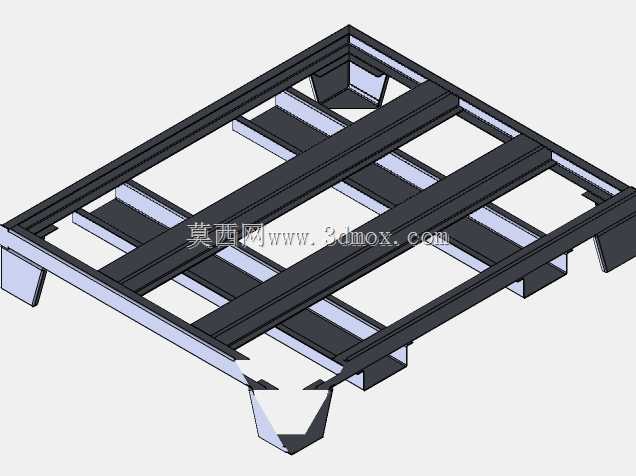

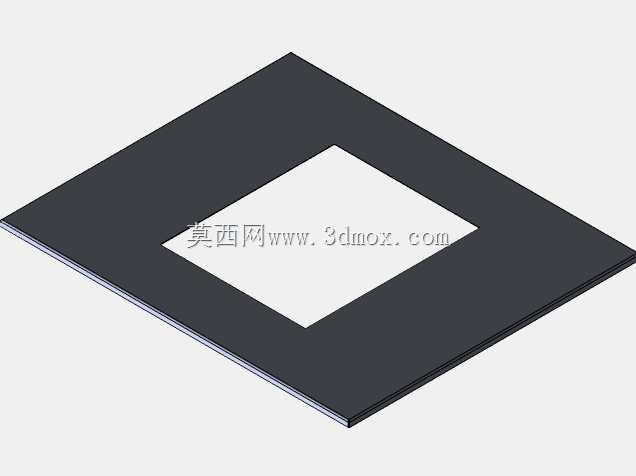

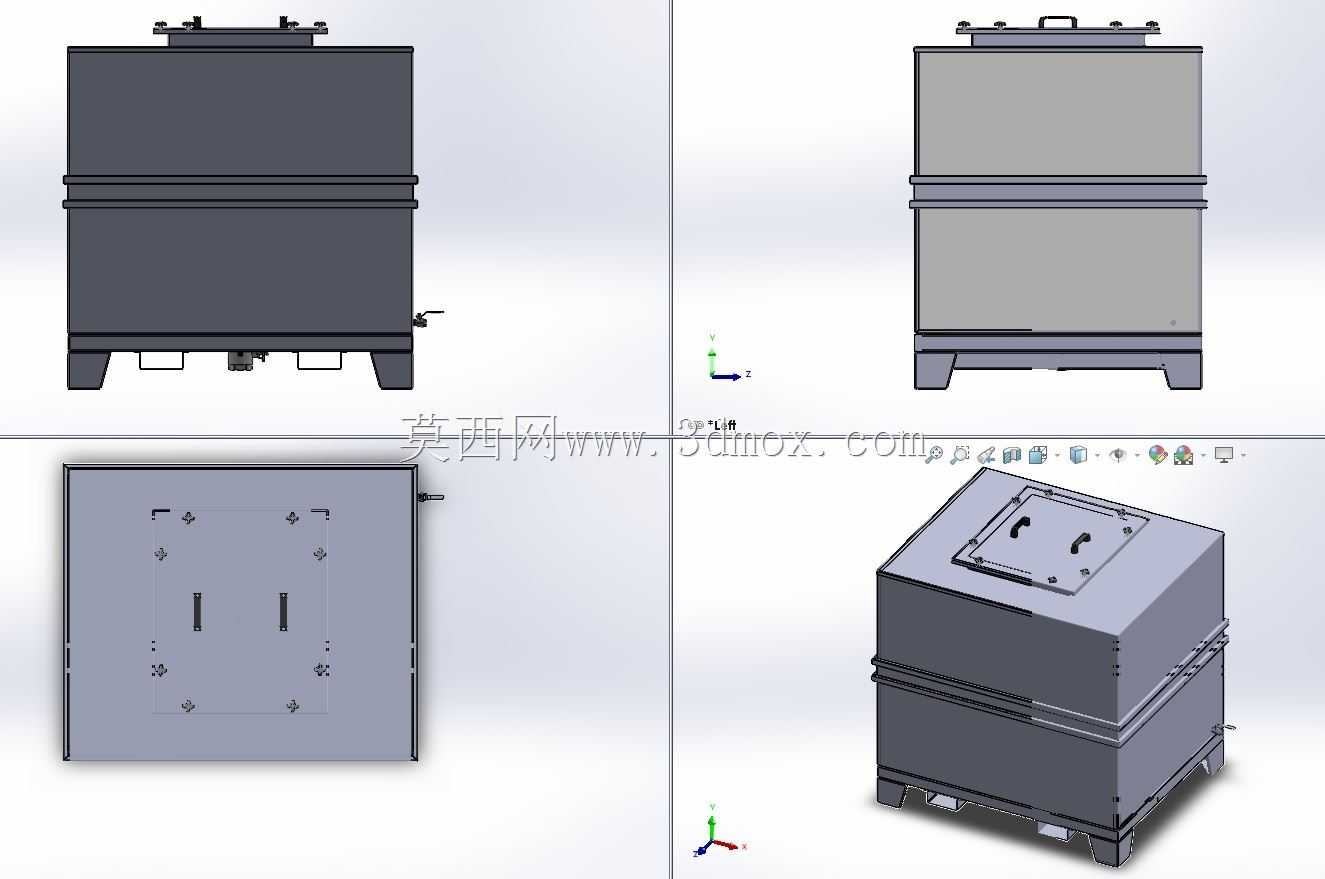

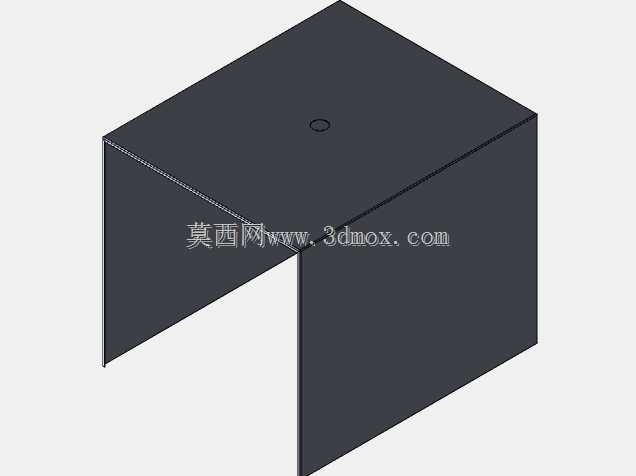

在工业流体存储、生产制程供水、户外配套供水等场景中，方形不锈钢储水箱的应用占比逐年提升，相较于传统圆形储罐，方形结构的空间利用率优势十分突出，尤其适合厂房内部边角区域安装、设备配套集成安装这类对占地边界有严格限制的工况。这款316材质的方形储箱，整体外形尺寸控制在1250×1000×1000毫米，安装时底部预留的叉装位高度适配常规手动液压叉车、电动托盘车的叉齿进入高度，无需额外设计吊装支架即可完成短距离移位与就位，底部四个支撑脚的接触面积经过核算，满水状态下对地面的单位压强符合普通工业厂房地坪的承重要求，无需额外做地面加固处理。从结构设计逻辑来看，箱体采用分段式拼接结构，上下两段箱体通过外翻边配合密封胶条完成连接，这种设计一方面降低了整体板材冲压成型的难度，减少大尺寸深拉伸带来的板材应力变形问题，另一方面也方便后期对箱体内部进行清洁、检修，无需切割整体焊缝即可拆分箱体段。顶部的检修口采用快开式压盖设计，压盖上设置两个对称的U型提手，周边均匀分布的紧固螺栓可以根据存储介质的压力调整压紧力，保证密封性能，检修口的尺寸足够成年人探入上半身完成内部清理、附件更换作业，避免了小口径检修口操作受限的问题。材质选用316不锈钢，主要面向有弱腐蚀介质存储需求的场景，比如化工制程中的工艺冷却水存储、食品加工环节的净水存储、户外临海区域的供水存储，相比普通304不锈钢，316材质的抗氯离子腐蚀能力更强，在长期接触潮湿、含微量腐蚀成分的流体时，焊缝区域与板材表面的点蚀风险更低，使用寿命更长。箱体侧面的加强筋结构采用滚压一体成型，没有额外焊接加强筋带来的焊缝腐蚀隐患，滚压形成的环形加强筋可以在板材厚度不额外增加的前提下，提升箱体侧壁的抗水压变形能力，满水状态下侧壁的鼓胀变形量控制在工程允许范围内，不会因为长期承压出现焊缝开裂、板材永久变形的问题。在实际选型适配时，这款箱体的进出口可以根据现场管路走向在侧壁任意位置开孔焊接法兰接头，出厂预留的顶部位置也可以加装液位计、溢流管、透气帽等附件，底部的排污口位置设置在箱体底板最低处，配合底板的微小倾斜角度，可以保证排空时内部无残液积存，减少介质残留带来的内部结垢、微生物滋生问题。从安装边界来看，箱体就位时周边预留300毫米以上的操作空间即可满足管路连接、螺栓紧固、日常巡检的需求，顶部检修口上方需要预留不小于800毫米的操作空间，方便开启检修盖完成内部作业，整体重量在空载状态下适配多数楼层厂房的楼板承重要求，也可以配套支架安装在设备顶部作为配套储液单元使用。
