钢材加工用弹簧复位式精密夹钳结构

在精密钢材零件的铣削、磨削加工工序里，这类夹钳是工位上最常用的定位夹紧元件，区别于普通台虎钳的大行程大夹紧力设计，这款夹钳更适配小型精密钢件的批量装夹场景，尤其是加工尺寸公差要求在0.02mm以内的小尺寸钢质零件时，不会因为夹紧力过大导致零件变形，也不会因为行程冗余浪费装夹调校时间。从实际加工场景来看，这类夹钳常成对布置在机床工作台的T型槽上，配合定位块使用，单次装夹可以同时固定2-4件小型钢坯，走刀过程中不会因为铣削力的周期性变化出现工件窜动，加工完成后松开锁紧结构，内置的复位弹簧会自动推开钳口，不需要操作人员手动掰开钳口取件，能有效缩短单件装夹的辅助时间，在小零件批量加工的产线上，能把装夹环节的耗时压缩近三成。

从功能特性上看，这款夹钳的钳体采用整体钢材铣削成型后做淬硬处理，钳口的夹持面做了细密的防滑齿纹，但齿纹深度控制在0.1mm以内，既可以保证夹持时的摩擦力足够抵抗铣削侧向力，又不会在工件表面留下过深的压痕，减少后续去毛刺打磨的工作量。夹钳内部的复位弹簧采用矩形截面的压缩弹簧，相比普通圆线弹簧，在相同安装空间下能提供更线性的复位弹力，不会因为长期反复压缩出现弹力衰减过快的问题，日常生产中连续使用半年以上也不需要更换弹簧元件。夹钳的锁紧部位采用偏心轮锁紧结构，操作时只需要扳动锁紧手柄到死点位置就能达到额定夹紧力，不需要像螺杆式夹具那样反复旋转手柄拧紧，对操作人员的操作熟练度要求更低，新入职的操作工经过十分钟培训就能掌握装夹力度的控制。

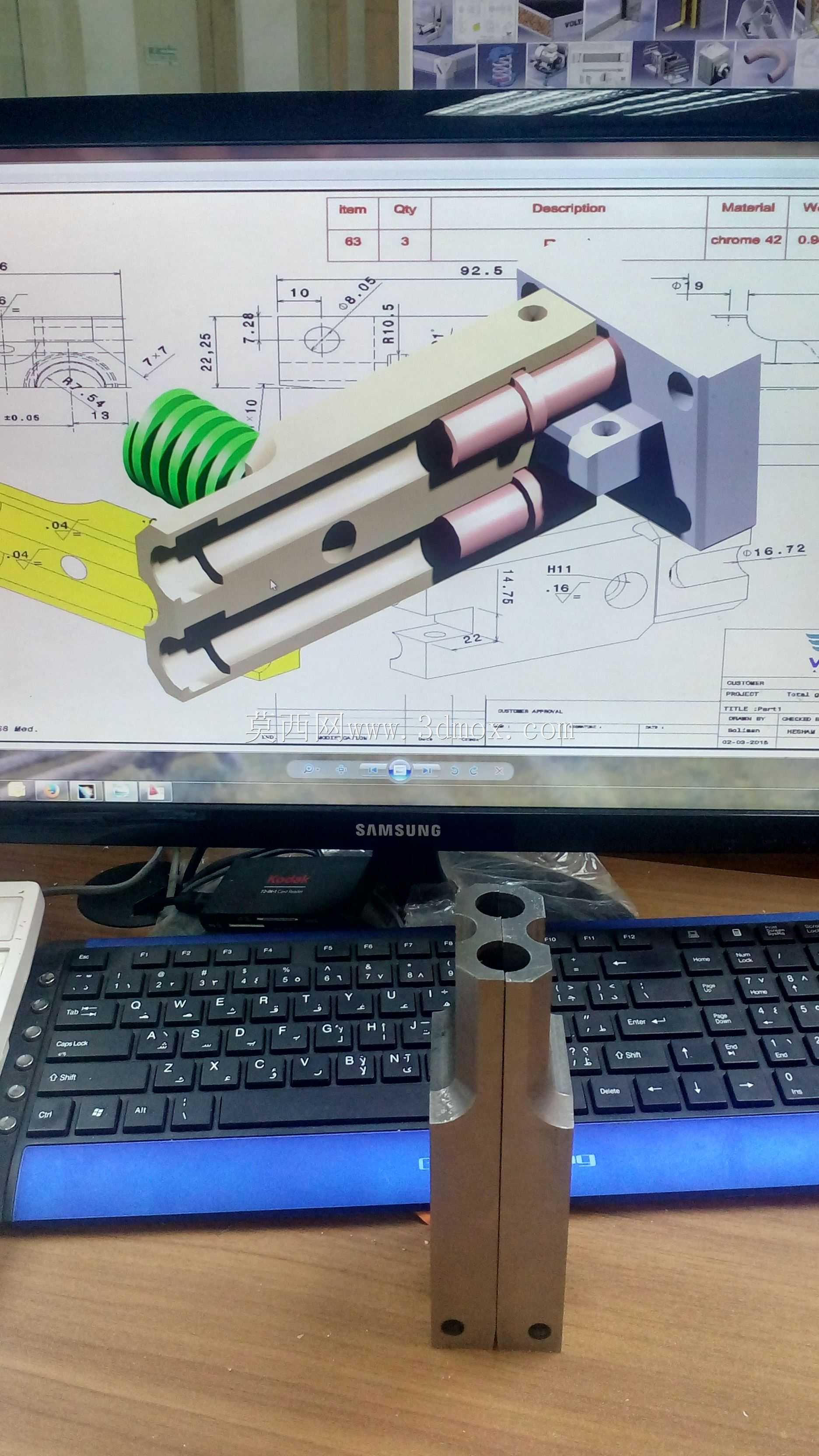

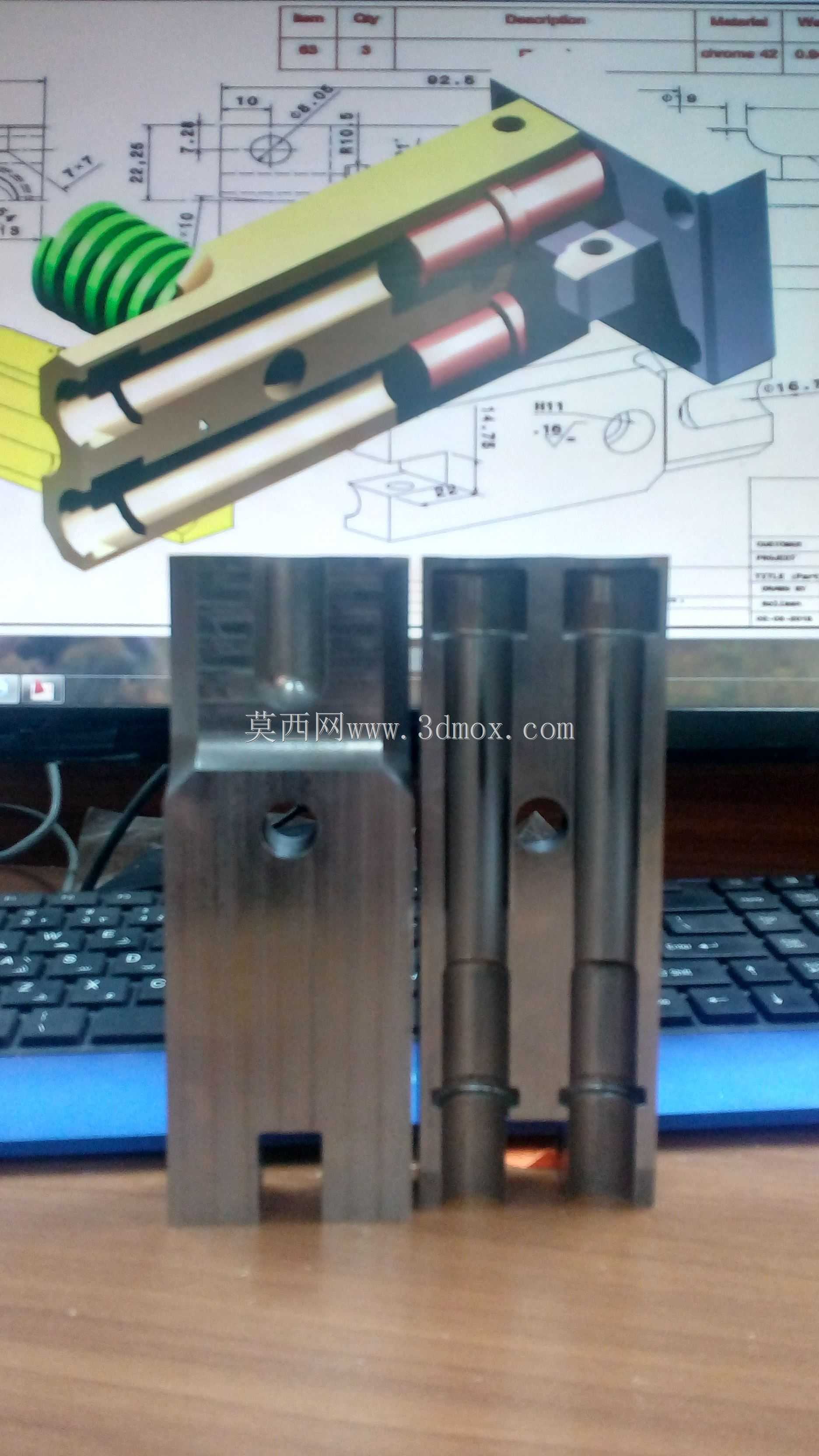

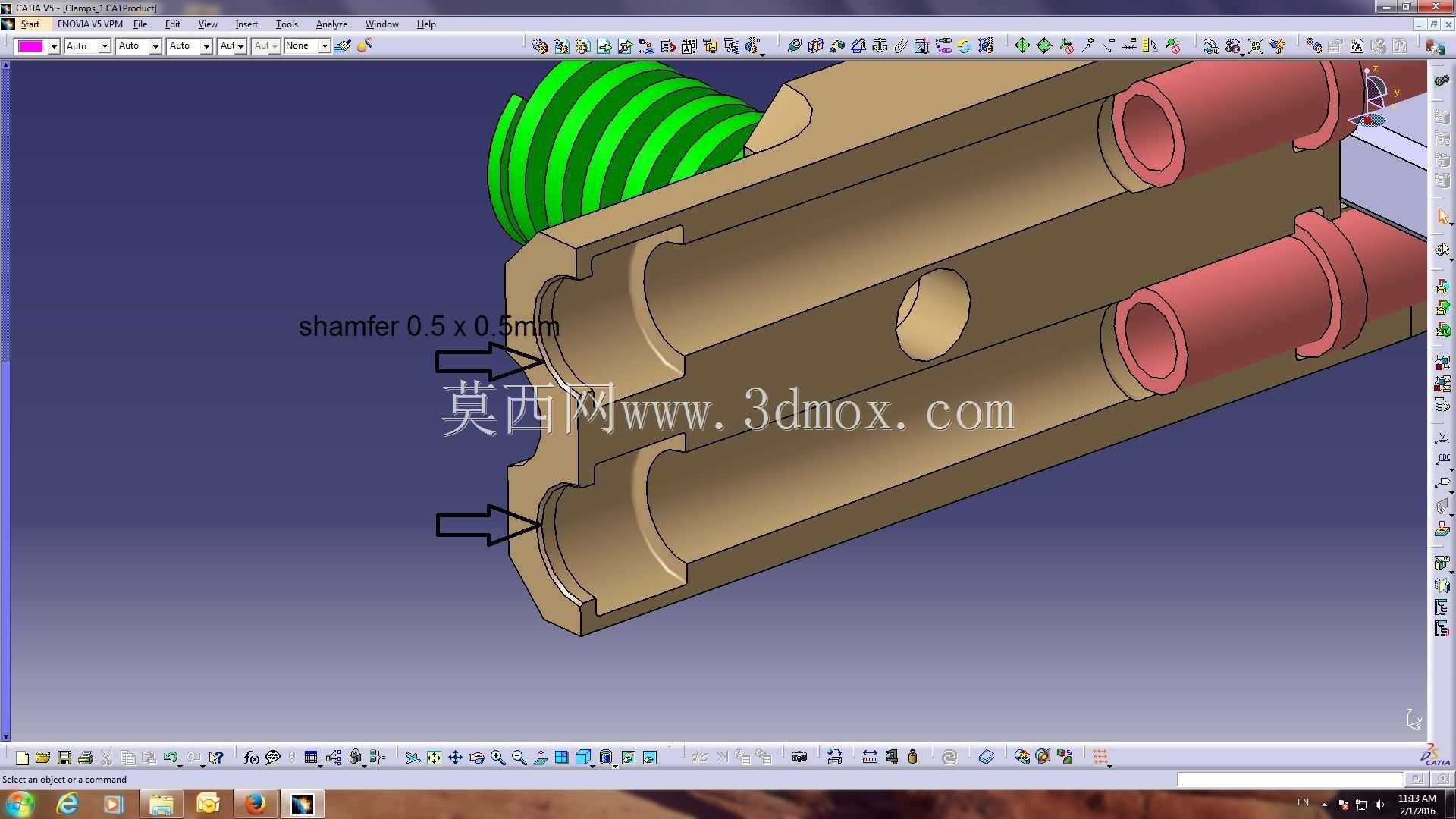

设计思路上，这款夹钳在初始建模阶段就优先考虑了加工工艺性，所有外露的棱边都做了C1的倒角处理，既避免操作人员装夹工件时被锐边割伤，也能减少淬火过程中棱边出现应力集中开裂的概率。钳体上的安装孔做了长圆孔设计，安装时可以在工作台的T型槽方向上做±15mm的位置调整，不需要完全对准槽位就能完成固定，适配不同尺寸工件的装夹位置需求。夹钳的两个钳臂采用对称式结构设计，加工时可以一次装夹加工出两件钳臂的毛坯，减少工装换刀的次数，加工效率比非对称结构提升近40%，也能降低后续装配时的配合误差，保证两个钳臂的开合行程完全一致。

从外形尺寸与安装边界来看，这款夹钳闭合状态下的整体长度为120mm，宽度为48mm，钳体高度为36mm，钳口的最大张开行程为12mm，适配夹持厚度在2mm到10mm之间的钢质零件。安装时，钳体底部的定位面平面度控制在0.01mm以内，安装到机床工作台上之后，钳口的夹持面与工作台面的垂直度误差不超过0.015mm，不需要额外做钳口修磨就能满足精密加工的装夹精度要求。夹钳的锁紧手柄操作半径为35mm，布置在钳体的侧上方，操作时不会和机床的刀具走刀路径发生干涉，相邻两个夹钳并排安装时的最小中心距可以控制在60mm，不会出现手柄互相碰撞的问题，能充分利用工作台的装夹空间。在实际使用中，这类夹钳除了用在普通铣床、磨床的工件装夹上，也可以适配线切割设备的工件装夹，因为钳体整体为钢质材料，不会因为线切割的工作液腐蚀出现锈蚀，长期浸泡在水基工作液中也能保持顺畅的开合动作，不需要频繁做拆解维护。
