商用铸铁分腔式烧烤炉栅结构设计

日常商用烧烤场景里，炉栅的结构合理性直接决定出餐效率与食材受热均匀度，这款铸铁材质的分腔式烤架，正是针对传统一体式烤架的使用痛点做的结构优化。从实际使用场景来看，这类烤架主要适配台式嵌入式燃气烧烤炉、炭烤炉，常见于夜市排档、连锁烧烤门店、户外自助烧烤营地，既可以承载常规串类食材，也能直接放置烤盘、烤网做煎烤作业，适配的炉具内腔宽度多在350-400mm区间，安装时直接搭放在炉体两侧的支撑凸台上即可，不需要额外的紧固件固定，日常维护拆卸也十分方便。

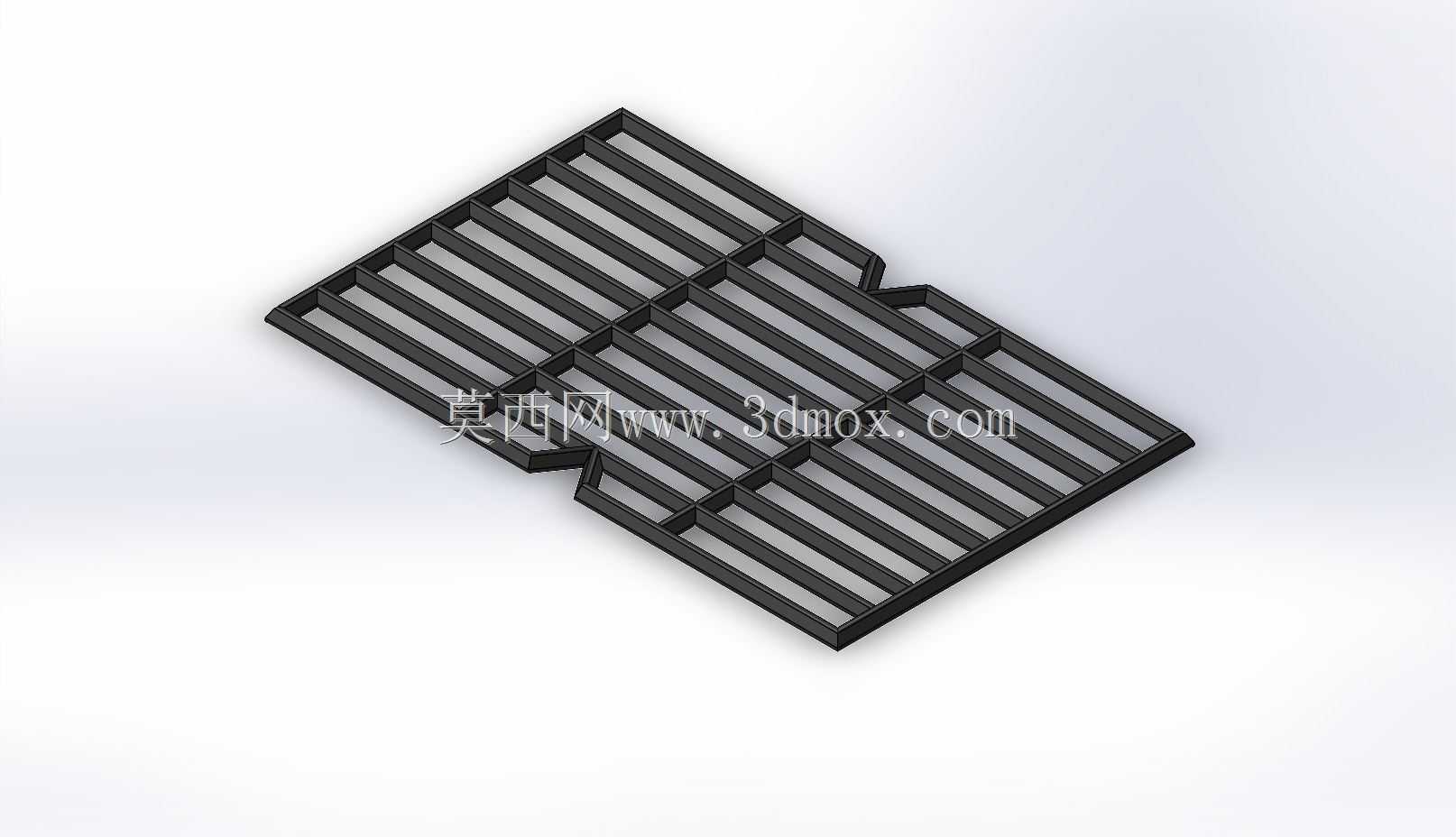

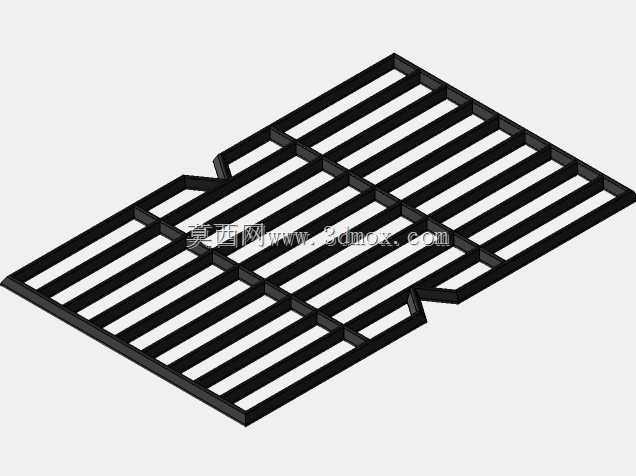

设计之初首先考虑的是铸铁材质的热变形问题，传统整面式铸铁烤架在长期高温灼烧下，很容易出现中部拱起变形的情况，不仅会导致放置的食材倾斜滑落，还会让栅条间隙出现不均匀的问题，部分区域间隙过大容易漏下小块食材，部分区域间隙过小又会导致热量传递不足。这款烤架采用了分腔式的格栅布局，整体被加强筋分隔为四个独立的栅条单元，每个单元的栅条长度控制在180mm以内，从结构上缩短了单根栅条的受热跨度，有效降低了高温下的热变形量，即使长期在600℃以上的灼烧环境下使用，整体平面度也能控制在2mm以内，不会出现明显的拱起翘曲。

栅条的截面设计也做了针对性优化，没有采用常规的矩形截面，而是选用了上窄下宽的梯形截面，顶部接触食材的棱边宽度控制在3mm，既能在食材表面烤出清晰的烤痕，又不会因为接触面积过小导致食材局部焦糊；栅条下部宽度增加到8mm，既可以提升整体的结构强度，也能增大受热面积，让栅条储存更多热量，食材放置后不会出现温度骤降的问题，有效缩短烤制时间。相邻栅条之间的间隙统一为12mm，这个间隙尺寸经过实际场景验证，既可以避免常规的肉串、蔬菜块、小海鲜从间隙掉落，又能让炉体的热量直接向上传递，不会因为栅条遮挡过多导致热量损耗，同时油脂也能顺着间隙直接滴落到下方的接油盘，不会在烤架表面积存形成积碳，日常清理只需要用钢丝刷顺着栅条方向擦拭即可。

烤架的边缘做了15mm宽的折边结构，折边厚度为5mm，搭放在炉体支撑台上的接触宽度达到12mm，即使烤架满载食材，总重量超过10kg也不会出现侧翻滑落的问题；折边处还做了两个内凹的定位缺口，对应炉体支撑台上的定位凸点，安装时可以直接卡入定位，避免使用过程中烤架出现横向滑移。四个分腔单元之间的加强筋宽度为10mm，高度和栅条保持一致，既起到结构加强的作用，也可以作为临时的置物棱边，烤制过程中可以把需要保温的食材放在加强筋上，利用余热保温，不会因为直接接触高温栅条导致烤焦。

从安装边界来看，这款烤架的整体外形尺寸控制在380mm*320mm，适配目前市面上主流的中型嵌入式烧烤炉，不需要对原有炉体做任何改造就可以直接替换原有烤架；铸铁材质的表面做了高温氧化处理，出厂前已经做了开锅预处理，首次使用不需要额外做除锈开锅作业，长期使用后表面形成的油膜还能起到天然的不粘效果，相比不锈钢材质的烤架，铸铁材质的储热性能更好，烤制过程中温度波动更小，烤出来的食材受热更均匀，也不会出现高温下材质变形释放有害物质的问题。

实际使用中，分腔式的结构还有一个隐性优势，就是如果某一个区域的栅条因为长期使用出现烧损断裂，只需要更换对应区域的栅条单元即可，不需要整体更换整个烤架，大幅降低了后期的使用维护成本。栅条的排布方向做了统一的顺向设计，清理时钢丝刷可以顺着栅条方向一次性清理整个分腔的间隙，不会出现交错结构导致的清理死角，即使是缝隙里积存的少量食物残渣，也可以在烤架高温状态下直接用湿抹布擦拭，残渣碳化后很容易脱落。针对户外使用场景，烤架的边角处都做了R5的圆角处理，没有尖锐的棱角，搬运安装过程中不会划伤操作人员，整体重量控制在2.8kg，单人就可以完成拆卸、安装、清理的全部作业，不需要额外的辅助工具。
