螺旋电机散热风轮结构设计

在工业驱动场景里，电机的持续稳定运行始终绕不开热管理环节，尤其是长期满负荷运行的螺旋类驱动电机，定子绕组、轴承部位的积热如果不能及时导出，轻则触发过载保护停机，重则加速绝缘层老化缩短整机寿命，这款配套螺旋电机的散热风轮，就是针对这类工况做的定向结构设计。从实际装配场景来看，这类风轮通常安装在电机非输出轴端，随转子同步旋转，不需要额外配置驱动源，靠自身转动形成定向气流，带走电机外壳散热筋表面的积聚热量，适配的场景覆盖了输送线驱动、小型风机配套、轻工机械传动等多个常规工业传动领域，尤其是在粉尘浓度不高、环境通风条件一般的车间场景里，这类径向出风的风轮结构比轴向风扇的散热覆盖范围更均匀，不会出现电机外壳局部散热死角的问题。

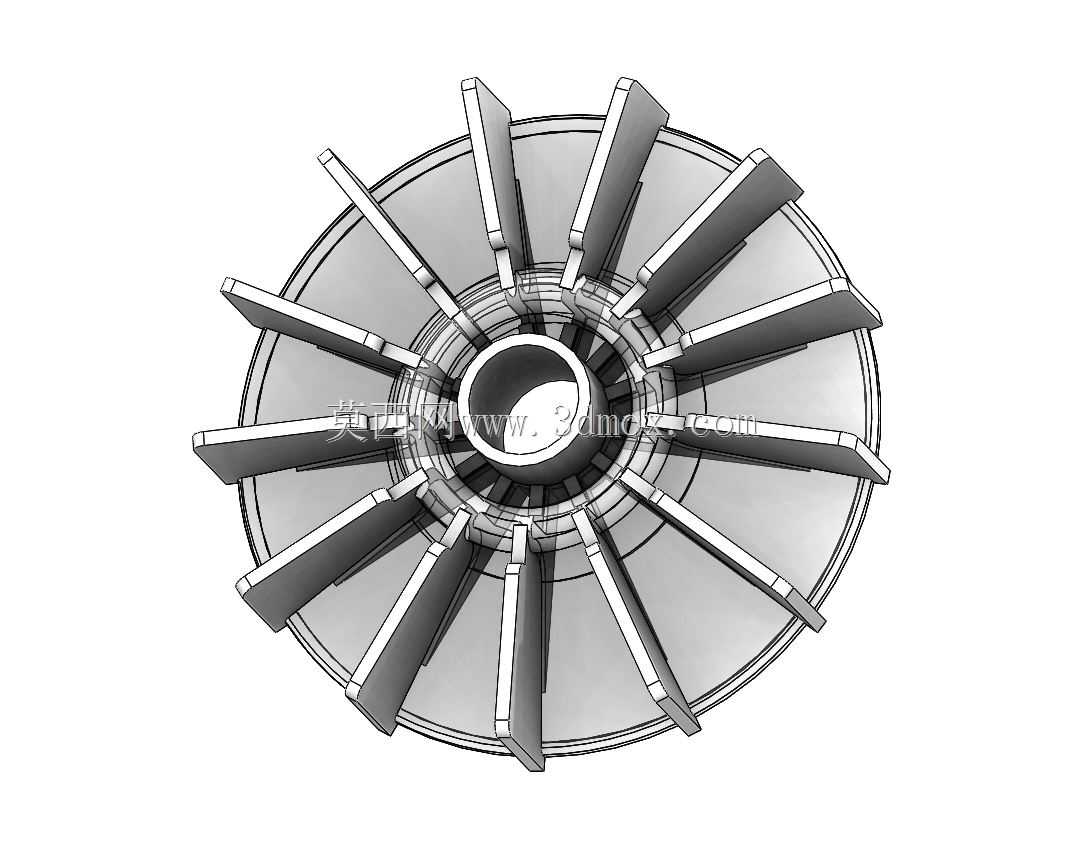

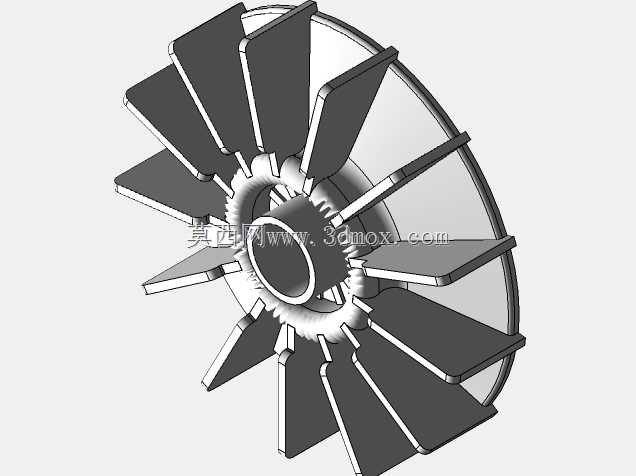

从结构设计思路上看，这款风轮采用了等距螺旋放射状叶片布局，叶片从中心轮毂位置向外缘平滑延伸，每片叶片的倾斜角度经过反复校核，既保证旋转时能产生足够的风压，又尽可能降低叶片旋转时的风阻损耗，减少不必要的动能浪费。中心的安装轴孔做了适配16毫米轴径的公差匹配，孔壁预留了键槽安装位，装配时可以通过平键和电机轴实现周向固定，避免高速旋转时出现打滑移位的问题，轮毂位置做了加厚处理，抵消高速旋转时的离心力拉扯，防止长期运行后轮毂出现开裂变形。叶片的厚度从根部到外缘做了渐变减薄处理，根部厚度更大，承接旋转时的扭矩传递，外缘厚度更薄，降低旋转时的转动惯量，减少电机启动瞬间的负载冲击。

从安装边界尺寸来看，风轮的整体外径和电机后端盖的散热筋外圈尺寸保持匹配，安装后叶片外缘和电机风罩的内壁保留3到5毫米的安全间隙，既不会因为间隙过大漏风降低散热效率，也不会因为间隙过小，在风轮出现小幅动平衡偏移时刮蹭风罩产生异响。叶片的径向高度经过测算，旋转时形成的气流可以完全覆盖电机外壳的所有散热筋表面，气流顺着散热筋的轴向方向从电机后端吹向前端，把散热筋传导出来的热量持续带走，在环境温度40摄氏度的常规工况下，搭配这款风轮的螺旋电机，满负荷运行时的绕组温度可以比普通直叶风扇低8到10摄氏度，有效延长电机的连续运行时长。

在细节处理上，每片叶片的边缘都做了小圆弧过渡，没有尖锐的直角棱边，一方面减少旋转时的气流切割噪音，另一方面也避免装配维护时棱边划伤操作人员。叶片和轮毂的连接位置做了圆角过渡处理，减少应力集中点，避免长期交变载荷下出现叶片断裂的问题。整个风轮的动平衡等级按照G2.5级做校核，出厂前会做动平衡校正，保证在电机最高额定转速下运行时不会出现明显振动，不会额外增加电机轴承的径向负载。从实际使用反馈来看，这类螺旋结构的风轮比传统直叶风轮的送风距离更远，即使电机前端安装有联轴器或者传动带轮，气流也能顺着电机外壳覆盖到前端轴承位置，避免前端轴承因为过热出现润滑脂失效的问题，适配的电机功率范围覆盖0.75千瓦到7.5千瓦的常规中小型螺旋电机，不需要对电机原有端盖结构做任何修改，直接替换原有风轮就能实现散热性能的升级，在纺织、食品加工、物料输送等对电机运行稳定性要求较高的行业里，这类结构的风轮已经成为不少电机厂商的标配散热部件。
