RDM6300射频识别读卡模块结构设计

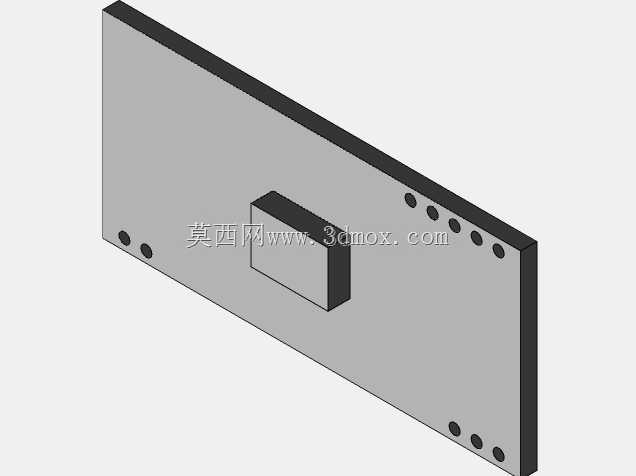

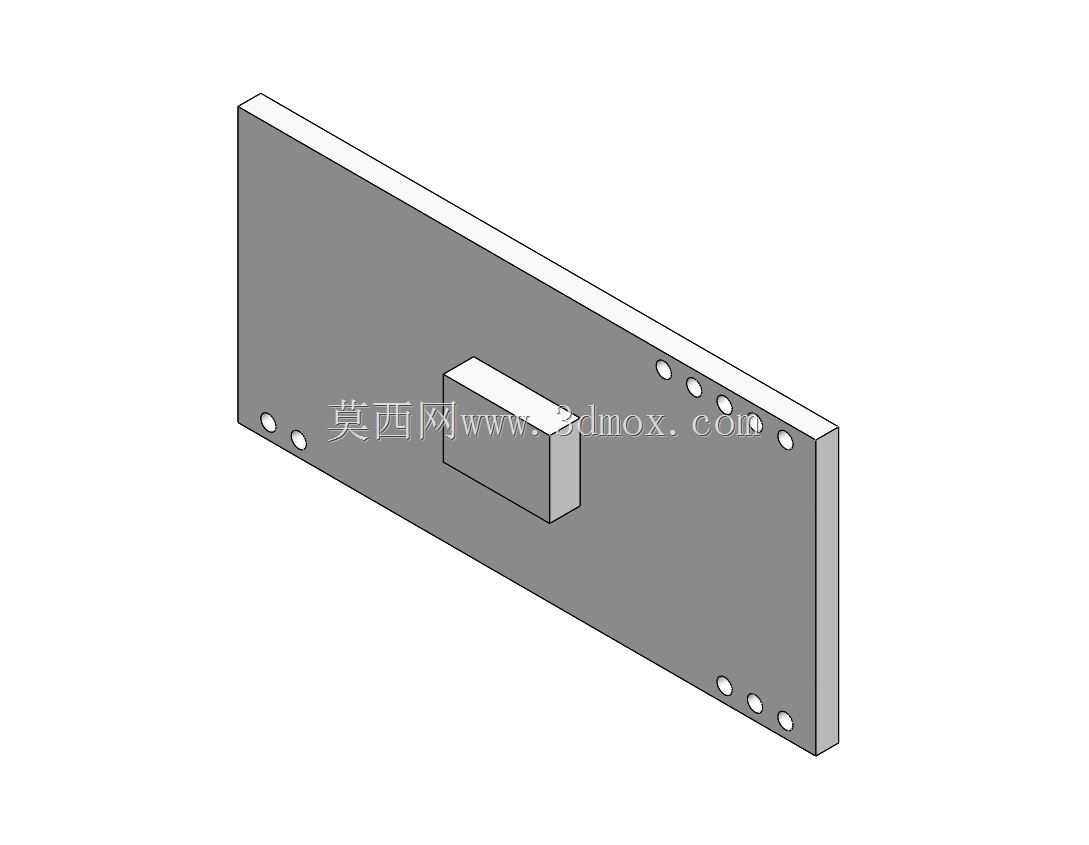

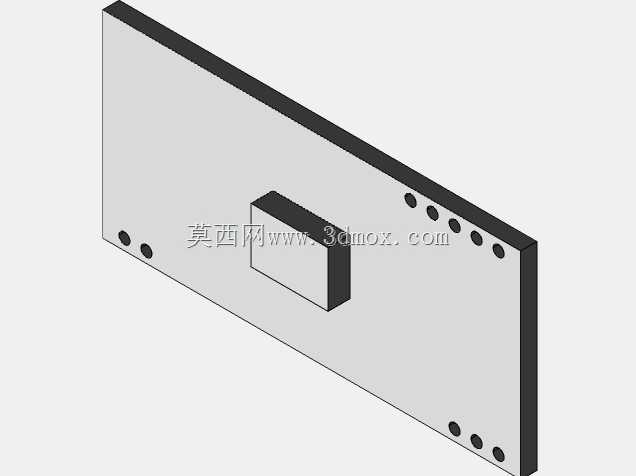

在工业产线物料追溯、仓储出入库核验、门禁身份识别、智能柜物品管控这类场景里，RFID读卡模块是整套识别系统的核心感知部件，RDM6300作为常用的125KHz频段读卡单元，其结构设计直接决定了模块在不同安装环境下的适配性与长期运行稳定性。从实际工程落地的角度看，这类模块的结构设计首先要匹配板载元件的布局，模块主体采用长条形矩形板基结构，板体边缘均匀排布安装定位孔，孔位间距经过公差校核，既可以通过螺丝直接固定在设备壳体的安装柱上，也能配合铜柱实现架高安装，避开壳体内其他走线或元件的干涉区域。板体中部凸起的核心元件区域做了高度避让设计，建模时特意预留了元件与上盖之间的安全间隙，避免装配时外壳挤压元件造成引脚脱焊或元件损坏。

做这类电子模块的三维结构设计时，不能只盯着板体本身的轮廓，要提前考虑整机装配的边界约束：首先是安装孔的位置公差，每个孔位的中心距偏差控制在0.1mm以内，保证批量装配时不会出现孔位错位无法锁付的问题；其次是板体的厚度方向尺寸，要匹配常用的PCB板厚标准，同时预留出焊盘背面引脚的突出空间，避免安装时背面引脚顶到安装平面造成板体翘曲。模块的整体长宽比例适配多数小型智能终端的内部安装空间，既不会因为尺寸过大占用过多仓内空间，也不会因为过于紧凑导致板载天线走线空间不足影响读卡性能。

从功能适配的角度，结构设计要为射频性能留足优化空间，板体上天线区域的周边没有设计多余的金属安装结构，避免金属屏蔽影响射频信号的收发距离，边缘的安装孔位都避开了天线的走线区域，防止螺丝等金属紧固件靠近天线造成信号衰减。在实际选型应用时，设计人员可以直接基于这个三维模型做设备壳体的开孔适配，预留出模块读卡面的信号穿透区域，不需要反复打样测量模块的实际尺寸，能大幅缩短整机的结构开发周期。

不同应用场景下对模块的安装要求有明显差异：在固定式门禁读头里，这个模块可以直接贴合读头外壳的内壁安装，安装孔位对应外壳内的定位柱，锁付后读卡面正对外壳外侧，保证读卡距离达到设计要求；在仓储AGV的车载读卡终端里，模块可以通过架高安装的方式，避开AGV内部电机、驱动板带来的电磁干扰区域，结构上预留的安装间隙也方便后续调整模块的朝向，找到最优的读卡角度；在智能工具柜的层板识别点位上，模块可以嵌入层板的预留槽内，长条形的结构刚好适配层板的窄边安装空间，不会占用柜内的储物空间。

建模过程中对模块的所有外形特征都做了工程化的细节处理，比如板体的边角做了小圆角过渡，避免装配时锋利的板边划伤操作人员或损坏内部走线；凸起元件的轮廓尺寸按照实际元件的最大公差做了包络处理，保证装配时不会出现元件与周边结构的干涉；每个安装孔都做了沉头深度的适配设计，匹配常用的M2/M2.5螺丝头尺寸，锁付后螺丝头不会突出板体表面，不会影响周边元件的布局。很多新手做这类模块的结构建模时，往往只画出大致的矩形轮廓，忽略安装孔位、元件凸起高度、边角圆角这些细节，导致后续做整机装配时出现各种干涉问题，不得不反复修改模型，拖慢开发进度。

从结构可靠性的角度，这个模块的安装孔位分布在板体的两个长边边缘，多点固定的方式能避免板体在长期震动环境下出现松动或翘曲，比如在移动类设备上使用时，多点锁付的结构能保证模块与安装面的贴合度稳定，不会因为设备运行的震动导致模块移位，影响读卡的稳定性。板体的厚度方向建模时也考虑了三防漆涂覆的厚度余量，在做模块的防护处理时，不会因为三防漆的厚度导致模块无法装入预设的安装槽内。

实际工程应用中，这类射频模块的结构设计往往容易被忽略，很多人觉得只要电路功能正常就可以，但结构适配性差的模块，在整机装配时会耗费大量的人工调整时间，长期运行时也容易因为固定不牢、信号屏蔽等问题出现读卡故障，基于准确的三维模型提前完成安装适配、干涉检查、空间预留，能从结构设计层面规避很多后期量产时的问题，降低整机的组装调试成本，提升设备长期运行的稳定性。
