条码打印头支架组件结构设计

这套结构件主要服务于工业级条码标签打印设备的走纸与压合工位，日常在产线标签打印、仓储物流面单输出、零售商品条码赋码场景中承担核心的介质定位与压力输出功能。实际产线运行中，打印头支架需要同时适配1英寸宽度的碳带、25毫米直径的PVC卷管介质，覆盖常规热敏、热转印两类标签的走纸支撑需求，避免走纸过程中出现介质偏移、碳带褶皱、打印头压力不均导致的断针、打印字迹缺划问题。

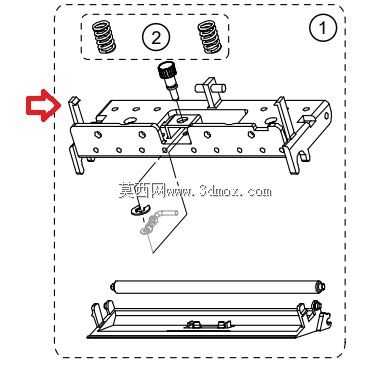

从结构设计逻辑来看，整套组件采用分层装配思路，上层的两组对称压簧负责提供持续均匀的下压力，弹簧选型时充分考虑了长期往复压合的疲劳寿命，压合行程控制在合理区间，既保证打印头与胶辊之间的贴合压力足够让碳带转印清晰，又不会因压力过大加速打印头磨损。中间的金属支架主体采用钣金折弯成型工艺，安装孔位做了公差适配设计，既可以兼容原有设备的安装基准，也预留了微调余量，方便现场运维人员更换配件时快速对位，不需要额外做扩孔、打磨等二次加工。支架上的螺丝过孔做了沉台处理，装配后螺丝端面不突出安装面，避免剐蹭走纸路径上的标签与碳带。

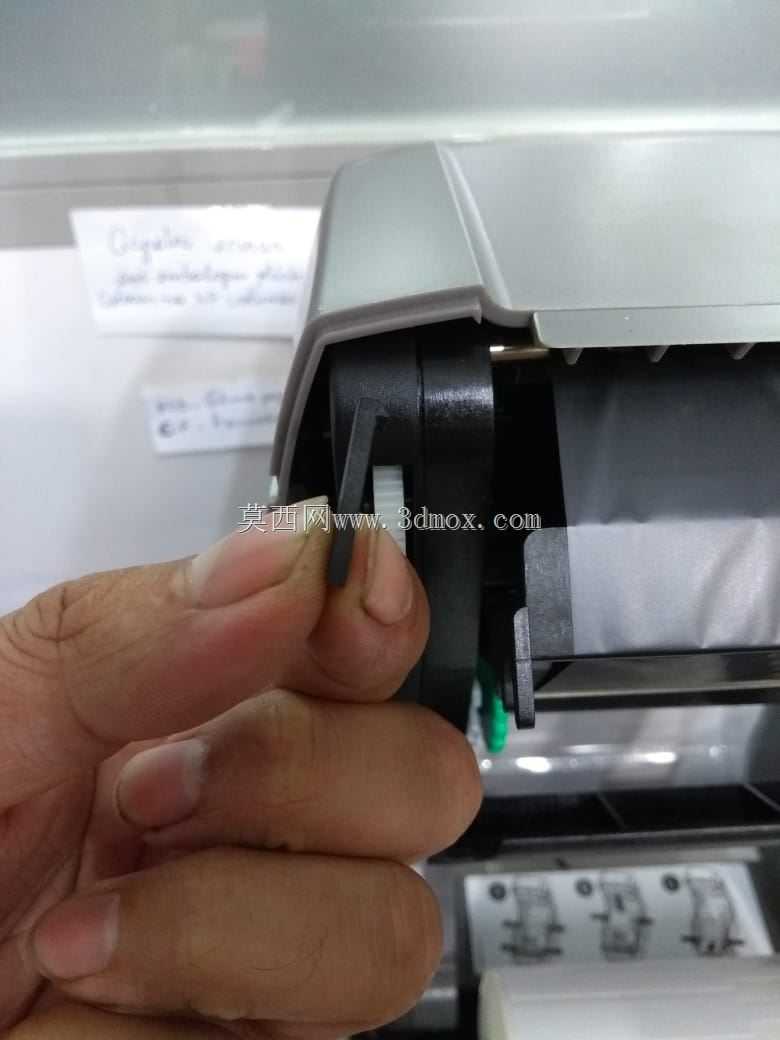

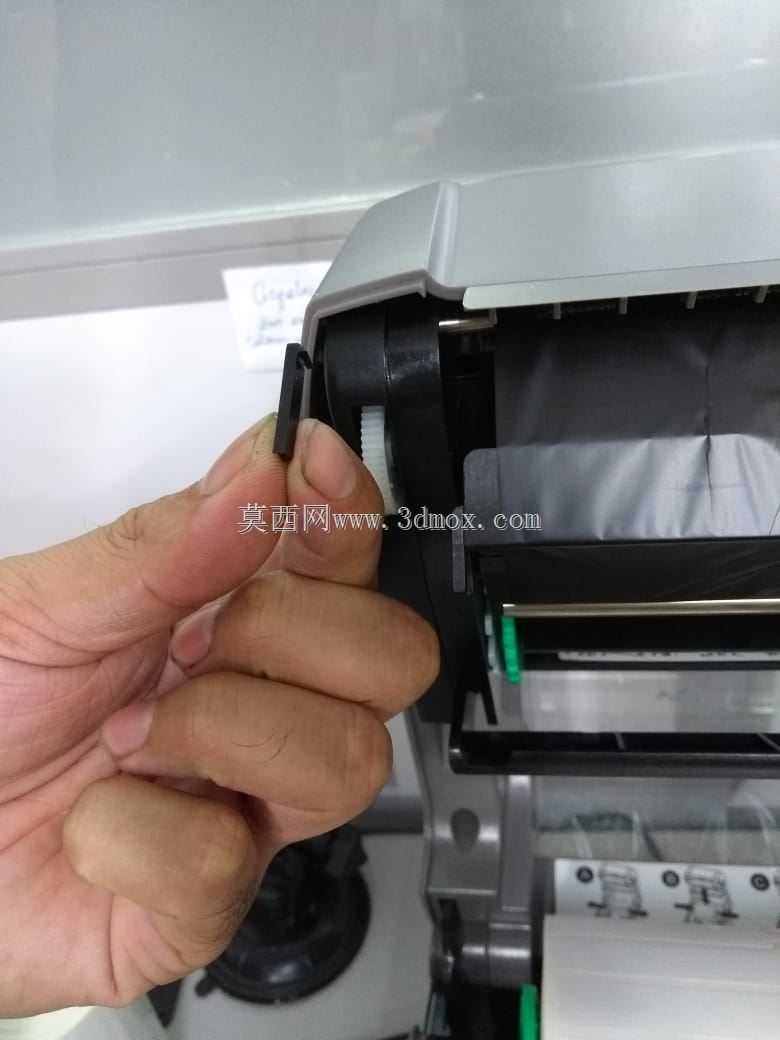

安装边界方面，整套组件的横向安装跨度适配原有设备的机架安装槽位，纵向安装高度与下方胶辊组件的中心距严格匹配原有设备的装配尺寸，不需要改动设备原有其他结构即可直接替换安装。走纸通道的导向翻边做了圆角钝化处理，避免薄型标签、PVC材质介质在走纸过程中被锐边刮破，减少生产过程中的介质浪费与停机换料频次。下方的胶辊支撑座采用双侧卡扣定位结构，更换胶辊时不需要完全拆解整套支架，只需要拨开两侧卡扣即可取出胶辊做清洁或更换，大幅降低现场运维的操作难度。

实际工况适配层面，支架结构做了抗形变优化，在长期持续压合、环境温度存在一定波动的车间场景下，不会出现钣金件翘曲、安装位偏移的问题，保证打印压力长期保持均匀。弹簧的预压量在装配时做了统一管控，两侧弹簧压力差控制在极小范围内，避免出现单侧压力过大导致的标签走纸歪斜、碳带打皱问题。组件上的调节螺丝结构可以针对不同厚度的标签介质做微调，适配从普通热敏纸到稍厚的PET合成纸、PVC标签的不同打印需求，不需要更换整套支架即可覆盖多类介质的打印作业。整套结构在设计时充分考虑了配件的通用性，除了适配指定型号的打印设备，也可以通过微调安装位适配同规格的其他工业标签打印设备，降低配件储备的品类压力。走纸路径的导向结构做了加宽处理，即使介质存在小幅的卷绕偏差，也能在进入打印工位前被自动导正，减少人工调整介质位置的频次，提升连续打印作业的稳定性。
