双腔式断路器支撑分离结构件

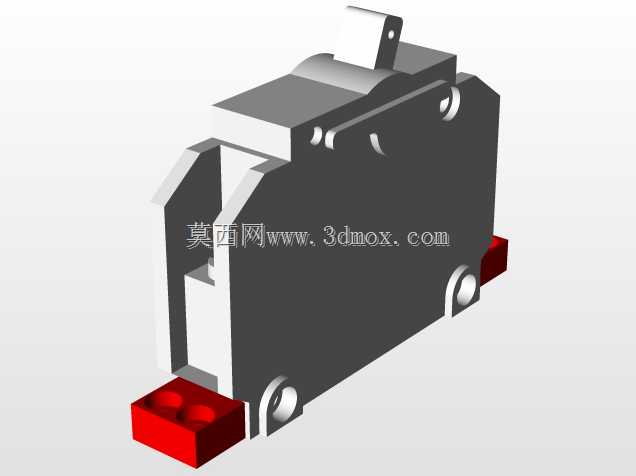

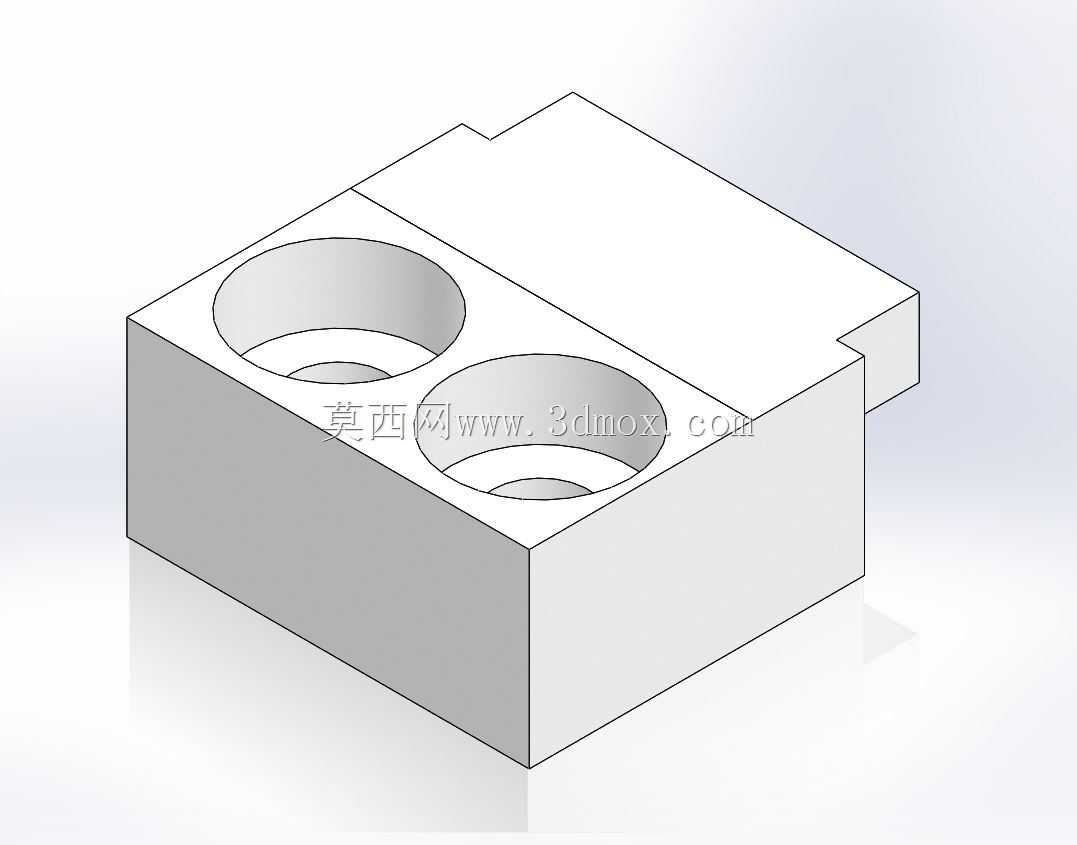

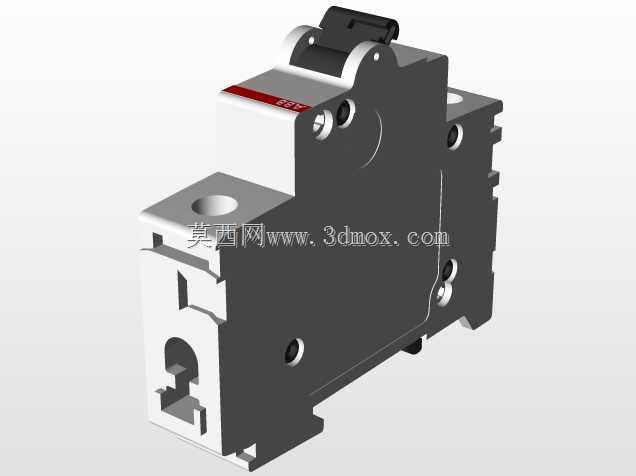

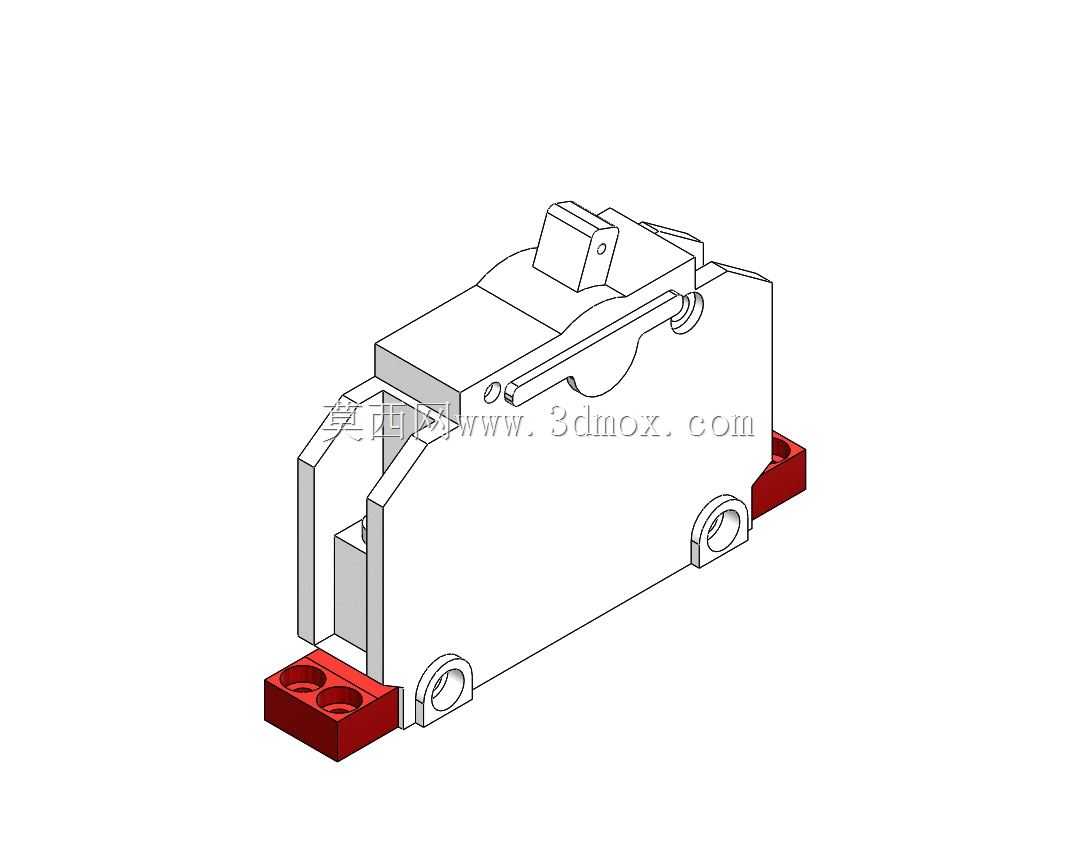

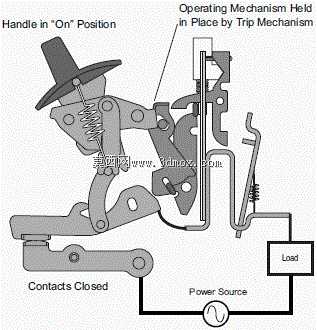

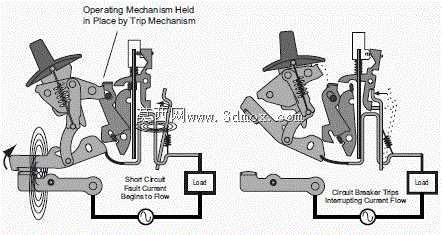

在低压配电系统的终端保护回路里，这类双腔结构的支撑分离件是热磁式断路器安装环节的核心配套零件，主要承担断路器本体的安装定位、进线端相间隔离、接线端支撑限位的多重作用，常见于模数化终端配电箱、动力柜的进线侧安装位，适配额定电流63A及以下规格的小型断路器安装场景。从结构设计逻辑来看，零件整体采用方块式基座构型，主体为等壁厚的长方体基体，一侧延伸出窄边定位凸台，用于卡入配电箱安装导轨的限位槽内，避免断路器在受外力拉扯接线时出现横向位移。基体上开设的两个同轴阶梯沉孔，是对应断路器两极进线端的避让与支撑位，沉孔的大直径段用于容纳断路器接线端子的绝缘护套，小直径段则对齐接线螺栓的穿装路径，既可以保证接线螺栓的垂直穿装不受干涉，也能在两极之间形成物理隔离屏障，避免接线过程中金属碎屑掉落引发极间短路风险。设计阶段首先要匹配对应断路器的安装孔距，两个沉孔的中心距严格适配两极断路器的端子间距，孔壁与端子外周的单边间隙控制在1.5mm，既预留足够的安装公差，也不会出现间隙过大导致的支撑失效问题。基体的壁厚设计兼顾结构强度与材料成本，侧壁厚度取3mm，采用工程塑料注塑成型时可以保证冷却过程中不会出现缩痕，同时在断路器分断产生的瞬时冲击力作用下，不会出现侧壁开裂的情况。安装边界方面，零件的底面为全平面设计，贴合配电箱安装板的表面，整体高度不超过25mm，不会占用配电箱内过多的垂直安装空间，侧方凸台的厚度与标准DIN导轨的卡槽尺寸匹配，安装时可以直接卡入导轨，无需额外打孔固定，大幅提升现场装配效率。零件的上表面与断路器本体的底面完全贴合，接触面积覆盖断路器底座80%以上的区域，避免断路器长期工作发热导致底座变形时出现安装松动。在实际使用场景中，这类支撑分离件不仅要承担机械支撑的作用，还要具备一定的绝缘隔离性能，两个沉孔之间的隔筋厚度不小于4mm，可以承受工频2kV的耐压测试不击穿，满足低压电器的绝缘防护要求。设计时特意将沉孔的入口处做了1mm的倒角处理，方便接线时导线的穿入，也避免锐边割破导线绝缘层。基体的边角处全部做了R0.5的圆角过渡，既可以减少注塑成型时的应力集中，也能避免装配过程中划伤操作人员。从装配逻辑来看，该零件先卡装在配电箱导轨上，再将断路器对齐沉孔位置压装到位，最后穿入接线螺栓完成固定，整个装配过程无需额外辅助工装，单人即可快速完成，适配批量配电柜的装配流水线作业需求。针对不同极数的断路器拓展需求，该结构可以通过横向拼接的方式组合为三极、四极对应的支撑组件，拼接面采用凹凸槽定位，拼接后孔距精度可以控制在0.2mm以内，满足多极断路器的安装同轴度要求。零件的底部还预留了0.2mm深的网格状防滑纹，增大与安装板之间的摩擦力，即使在长期受振动的工况下，比如工地临时配电箱、设备配套控制柜这类存在持续振动的场景，也不会出现零件移位的问题。
