便携式电锁机械锁止机构结构设计

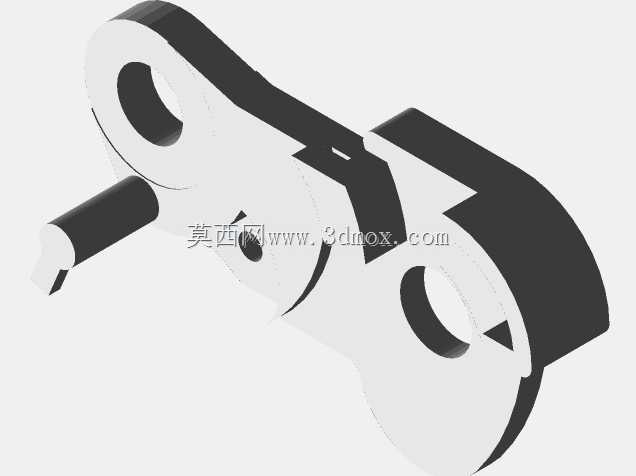

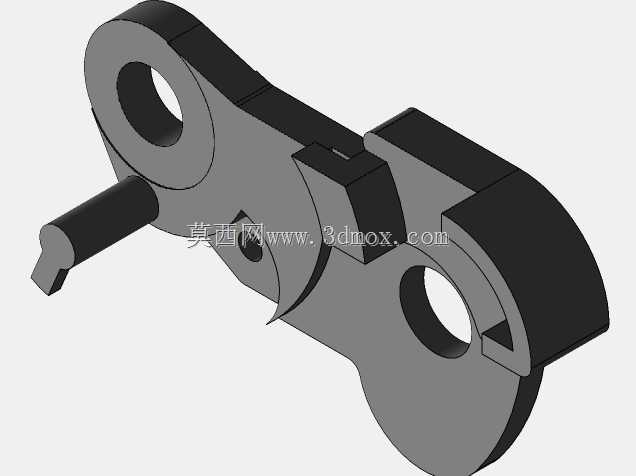

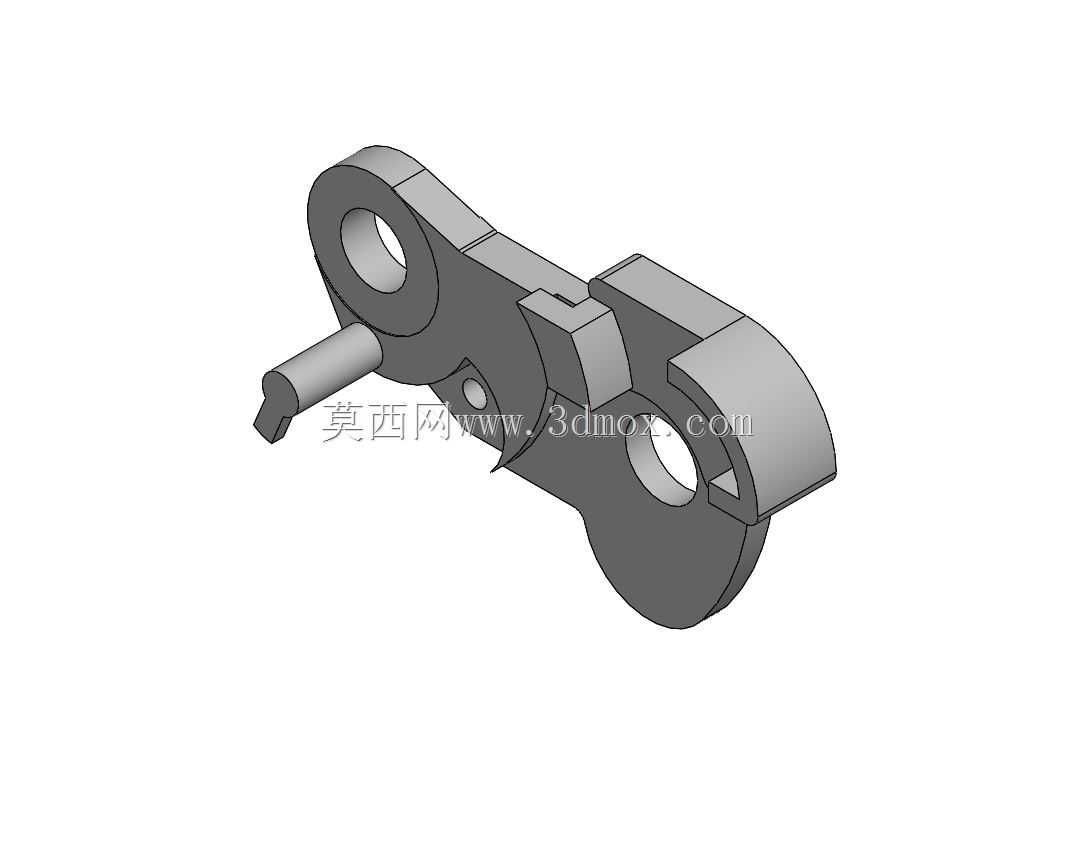

该锁止结构属于小型机电结合类锁具的核心执行部件，主要应用在便携小型设备的舱门锁止、快拆组件限位、低压电气柜的辅助锁止场景中，日常工况下承担手动触发锁止、通电自动解锁的执行功能，替代传统纯机械锁需要额外操作空间的缺陷，适配安装空间局促、需要远程触发解锁的紧凑设备布局。从结构功能来看，该部件集成了锁止卡扣、触发拨杆、转轴定位三个核心功能区，主体采用一体化钣金冲压加局部机加工的成型思路，两个带通孔的环形结构为转轴安装位，分别对应锁体的固定铰接点与锁舌的摆动支点，安装时两个转轴孔的同轴度公差需要控制在0.02mm以内，避免锁舌摆动时出现卡滞，影响解锁响应速度。伸出的圆柱拨杆为电磁驱动的受力端，当配套电磁机构通电产生推力时，拨杆受力带动整个锁体绕主转轴转动，让端部的锁止卡扣脱离被锁件的卡槽，完成解锁动作；断电状态下，配套复位弹簧会推动锁体复位，卡扣卡入对应卡槽实现自动锁止，不需要额外手动操作即可完成闭合锁止。设计过程中特意将锁止卡扣的接触面做了15度的导向斜角处理，当被锁件压向锁体时，不需要额外拨动拨杆，靠斜角的分力即可推动锁体小幅摆动让卡扣滑入卡槽，降低闭合操作的难度，同时卡扣的锁止直面做了0.2mm的过盈量设计，避免设备运输过程中受振动冲击出现意外脱锁的问题。从安装边界来看，该部件整体轮廓的最大回转半径控制在21mm范围内，安装时只需要预留两个直径3mm的转轴固定位，以及拨杆侧5mm的直线运动行程空间即可完成装配，不需要额外设计避让槽，整体占用的安装空间比传统同规格弹子锁小40%左右，非常适合便携类小型设备的紧凑布局需求。结构上的减重缺口设计并非单纯为了降低重量，更多是为了调整部件的重心位置，让整个锁体的重心落在主转轴的轴线上，减少复位弹簧的负载，同时降低部件转动时的转动惯量，让电磁解锁的触发力只需要0.8N即可完成动作，适配小功率微型电磁铁的推力参数，降低整套锁具的功耗。部件表面的圆弧过渡处理，一方面是为了消除钣金加工后的锐边，避免装配时划伤操作人员或者配套线缆，另一方面是为了减少转动过程中与周边壳体的摩擦阻力，在长期频繁开合的工况下，不会因为毛刺磨损产生碎屑卡滞转动副。在实际选型适配时，需要注意该锁止结构的单次锁止承载能力为3.9kgf，适合用在小型舱门、电池仓、快拆盖板这类负载不大的锁止场景，不适合作为大型设备的主承重锁具使用；转轴部位建议添加少量硅基润滑脂，减少长期转动的磨损，在-20℃到60℃的工作温度区间内，该结构的锁止间隙变化量不超过0.05mm，不会因为温度形变出现锁止失效或者卡滞的问题。锁体上的小型定位凹点是弹簧安装定位位，装配时复位弹簧的一端卡入该凹点，另一端固定在锁壳内壁，不需要额外的螺丝固定弹簧，减少装配工序的零件数量，降低整体装配成本。
