按动式中性笔替芯结构三维设计

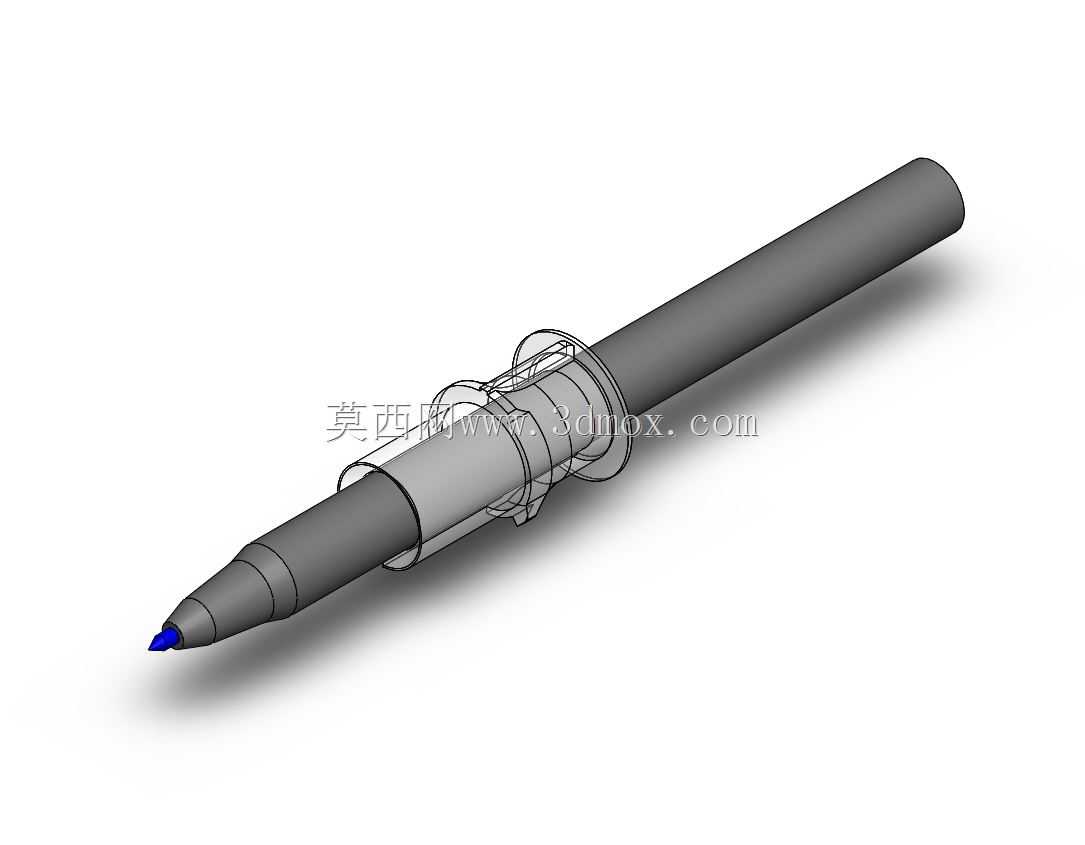

日常办公与学生书写场景中，按动式中性笔的替芯是直接决定书写体验的核心耗材，这款三维结构完整还原了量产替芯的全部装配细节，可直接用于文具结构验证、笔壳适配设计以及书写性能仿真分析。从实际使用场景出发，替芯需要适配绝大多数标准按动中性笔的内部安装腔，因此在设计阶段首先锁定了安装边界尺寸：整体总长控制在110mm左右，笔杆主体外径4.5mm，前端书写段锥度过渡到1.0mm的笔尖出墨口直径，尾部按动承接端外径3.2mm，能够直接卡入标准按动笔的弹簧限位台阶，不需要额外修改笔壳内部结构即可完成装配。

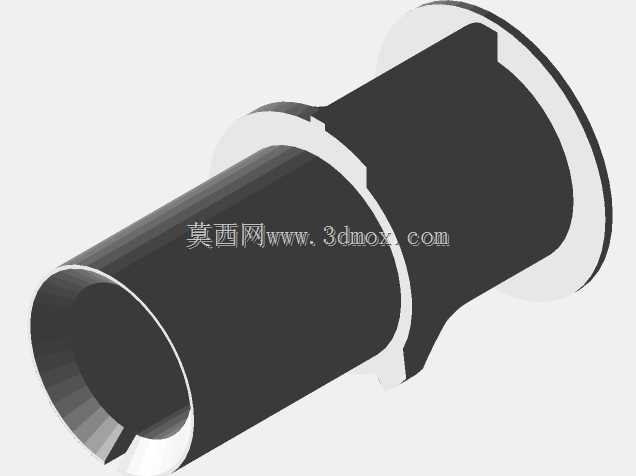

结构设计上，这款替芯采用了分段式功能分区，尾部的储墨管采用半透明PP材质结构设计，管壁厚度控制在0.4mm，既保证足够的储墨空间，单管储墨量可支持400米以上连续书写长度，同时预留了足够的结构强度，避免装配或者运输过程中出现管壁开裂漏墨的问题。中段的限位台阶是适配按动结构的核心部位，设计了双层环形凸缘，靠前的凸缘用于承接复位弹簧的端部支撑，靠后的凸缘用于和笔壳内部的导向筋配合，限制替芯在笔壳内的周向转动，保证按动过程中笔尖始终正对笔壳的出笔尖孔，不会出现偏位卡滞的问题。前端的笔尖座采用锥形过渡结构，内置了子弹头式笔尖的安装定位腔，笔尖和笔尖座采用过盈配合设计，过盈量控制在0.05mm，既可以保证装配后笔尖不会松动脱落，也能避免配合间隙导致的墨水渗漏问题，笔尖端部的球座采用0.5mm标准出墨口径，适配日常0.5mm线宽的书写需求，球珠位置预留了0.1mm的活动间隙，保证书写过程中球珠转动顺畅，出墨均匀不会出现断墨飞白的问题。

在实际选型适配过程中，这款替芯的安装尺寸完全兼容市面上绝大多数主流按动中性笔的内部腔体，不需要对笔壳结构做任何修改即可直接替换使用，结构设计阶段充分考虑了量产的工艺可行性，储墨管、笔尖座、尾部封油塞都采用了常规注塑工艺可实现的结构，没有倒扣或者特殊抽芯需求，开模成本低，量产良率高。从结构验证的角度，三维模型完整保留了各零件之间的配合间隙，储墨管和笔尖座的配合段预留了0.03mm的涂胶间隙，装配时涂厌氧胶即可实现密封固定，尾部的封油塞采用硅橡胶材质设计，和储墨管内壁过盈配合0.2mm，既可以封住尾部的墨水防止倒流，也能在墨水消耗过程中随墨面下降同步移动，平衡管内外气压，保证出墨流畅。

针对实际使用中容易出现的问题，设计阶段也做了对应的结构优化：中段的限位凸缘做了R0.3的圆角过渡，避免按动过程中应力集中导致凸缘断裂；笔尖锥面和笔壳出笔尖孔的配合间隙控制在0.2mm，既不会因为间隙过大出现笔尖晃动，也不会因为间隙过小导致按动过程中出现摩擦卡滞；储墨管内壁做了镜面处理的结构设计，减少墨水挂壁残留，提升墨水利用率。整个模型的装配关系完全还原量产产品的实际装配顺序，可直接用于装配干涉检查、运动仿真验证，也可作为文具结构设计的参考案例，帮助设计人员快速掌握按动替芯的尺寸边界和配合要求，缩短新品开发的周期。
