不锈钢机械防护护手支架结构设计

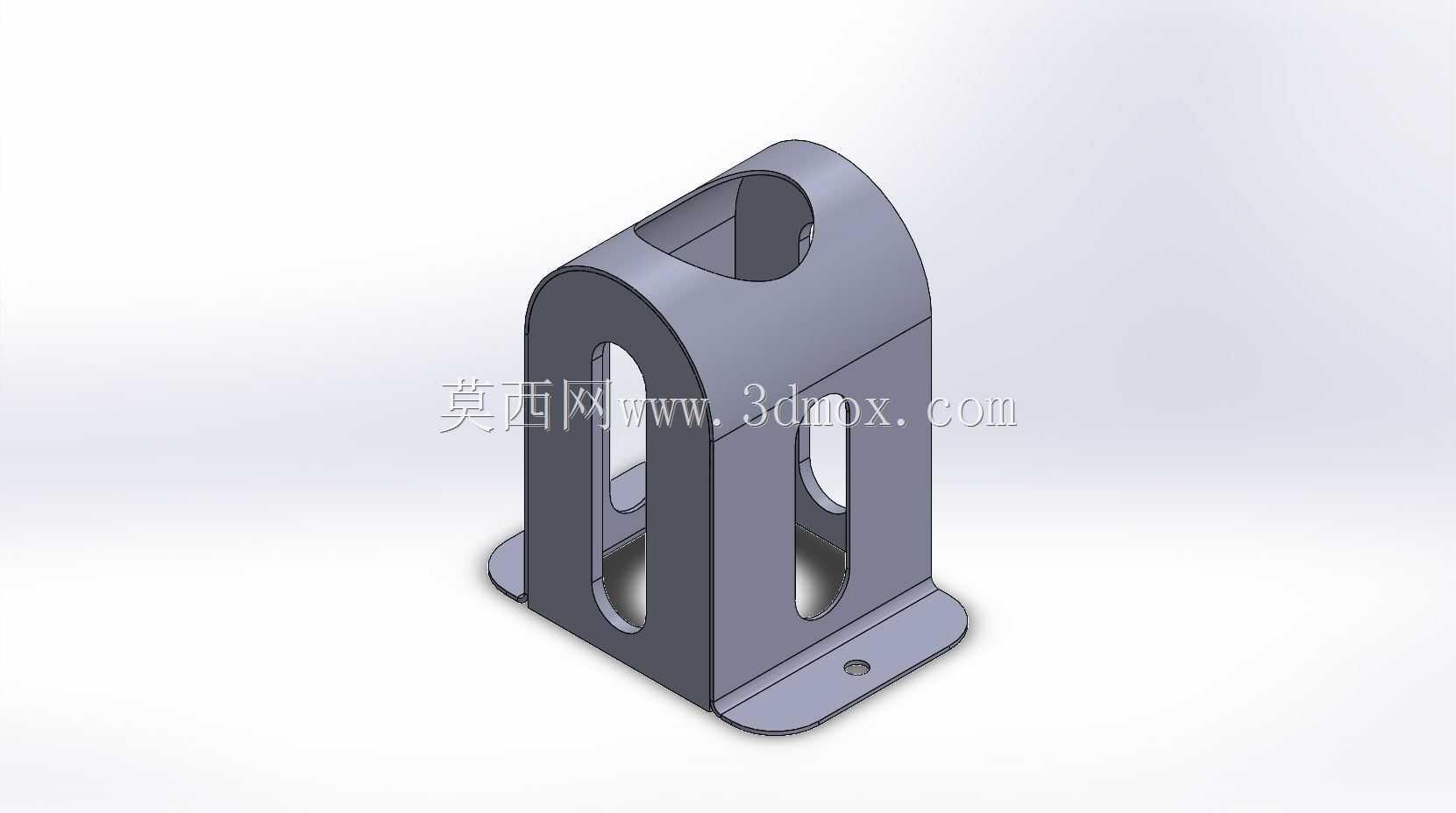

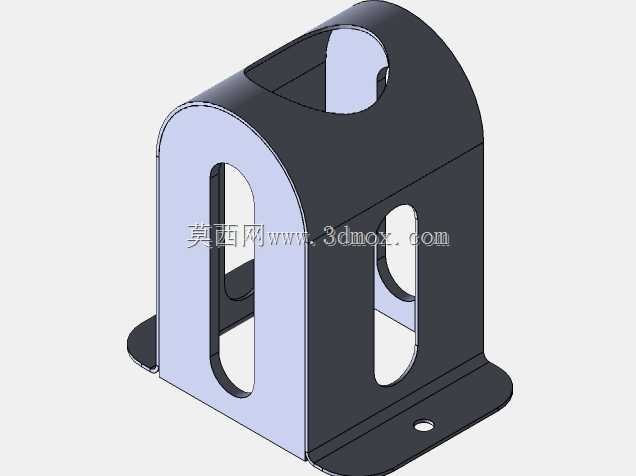

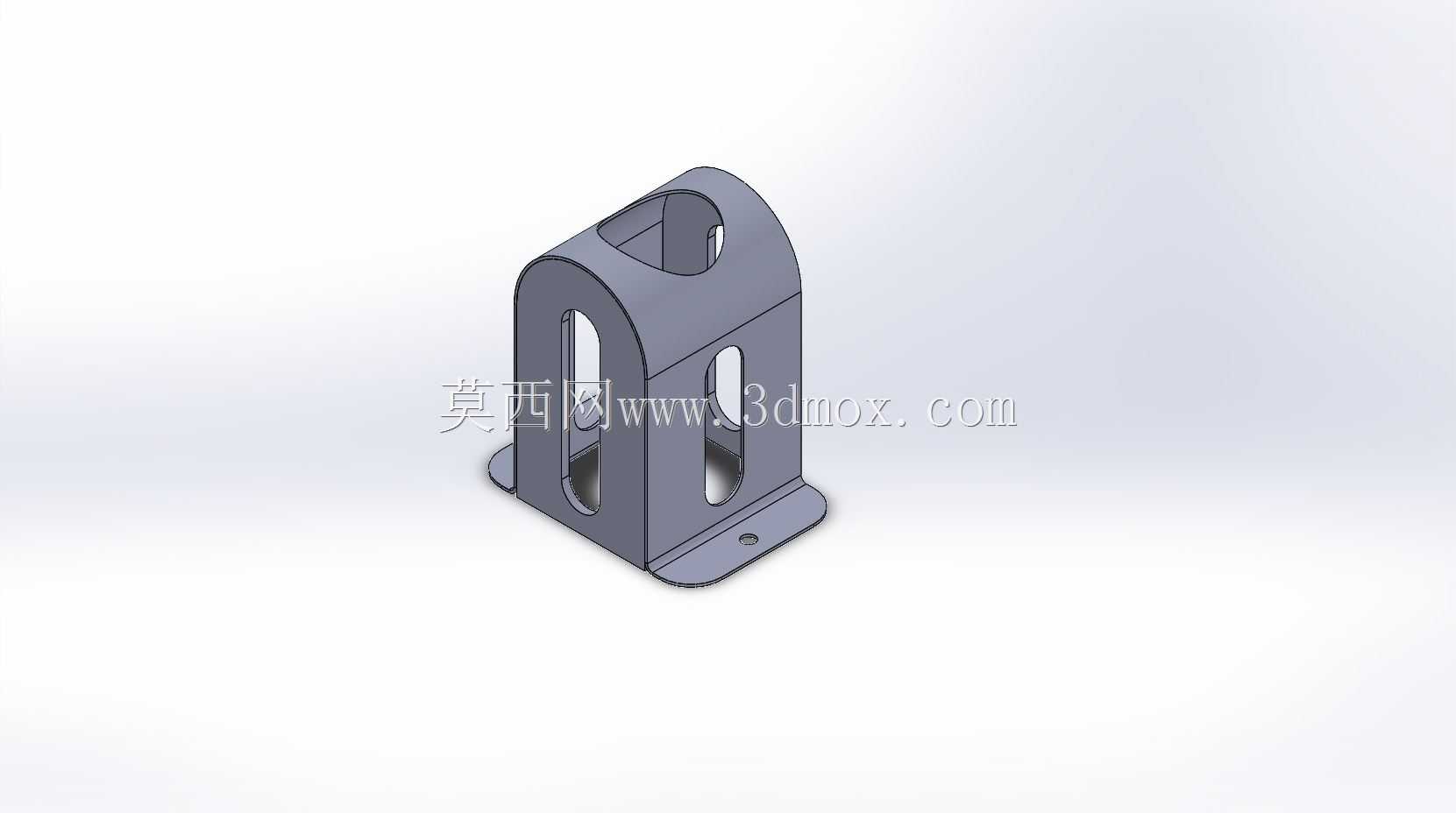

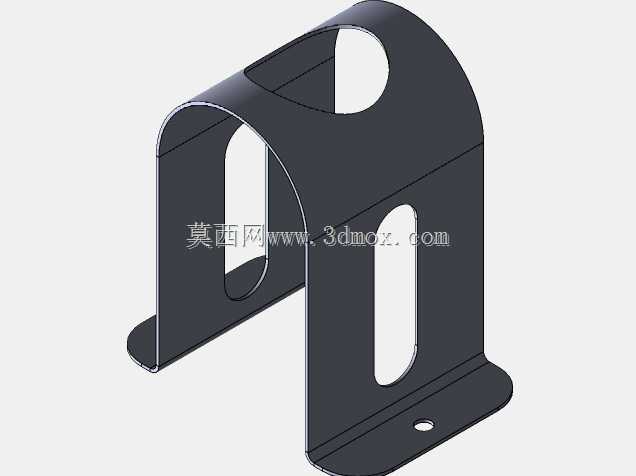

在各类存在往复直线运动、旋转传动部件的工业设备作业区域，操作人员的手部误触运动部件是高频出现的机械伤害诱因，这类防护构件的核心作用，就是在不影响设备正常作业动作、不阻碍操作人员常规操作路径的前提下，在人手与危险运动部件之间形成刚性物理隔离屏障。这款防护构件采用不锈钢材质加工成型，整体为立式带安装底座的半包围结构，底部是带两个安装孔的平板法兰底座，安装时可通过螺栓直接固定在设备的安装基面或者机架台面上，底座的平面度在设计时做了公差约束，保证安装后构件不会出现倾斜晃动，长期受振动影响也不会出现连接松动。主体防护段采用弧形顶的立式腔体结构，两侧开设长条形镂空槽，这类镂空设计一方面是为了减少构件整体重量，降低安装位置的载荷负担，另一方面也方便操作人员观察内部运动部件的运行状态，及时排查卡滞、异常磨损等故障，同时镂空结构不会积存加工切削液、金属碎屑等杂物，日常设备维护时清理更方便。顶部的弧形过渡设计避免了尖锐棱角带来的二次磕碰风险，构件所有外露边缘都做了倒钝处理，不会在安装、维护过程中划伤操作人员。从安装边界来看，底座的安装孔间距适配常规工业设备的预留安装位，不需要对原有设备基面做额外的打孔改造就能直接装配，主体的防护高度覆盖了操作人员常规操作时手部可能伸入危险区域的全部范围，不会出现防护缺口。设计时充分考虑了不锈钢材料的加工特性，整体结构可通过钣金折弯、焊接、铣削加工成型，不需要复杂的定制模具，小批量加工也能控制成本，材料本身的防锈特性让这款构件可以在切削液喷淋、潮湿多尘的加工车间环境下长期使用，不需要额外做表面涂装处理，日常维护只需要定期擦拭表面附着的油污碎屑即可。在实际设备适配场景中，这类防护构件可用于小型冲压设备的操作端防护、自动化送料机构的传动段防护、机床进给轴的运动区域防护等多个场景，安装位置可根据设备的危险区域范围灵活调整，底座的连接结构允许在一定范围内调整安装角度，适配不同倾斜角度的安装基面。构件的刚性经过结构校核，在受到操作人员手部意外倚靠、轻微碰撞时不会出现变形移位，能够持续保持防护位置的准确性，不会因为构件变形导致防护失效。两侧的长槽宽度经过尺寸约束，既保证观察视野，又不会让操作人员的手指穿过槽体接触到内部的运动部件，槽边的圆角处理也避免了应力集中，长期受振动影响不会出现槽边开裂的问题。顶部的半圆弧结构除了安全考量外，也能在设备运行时避免线缆、气管等外接管线挂蹭构件，减少管线磨损的风险。
