特朗普TF350电动工具配套机床支架结构

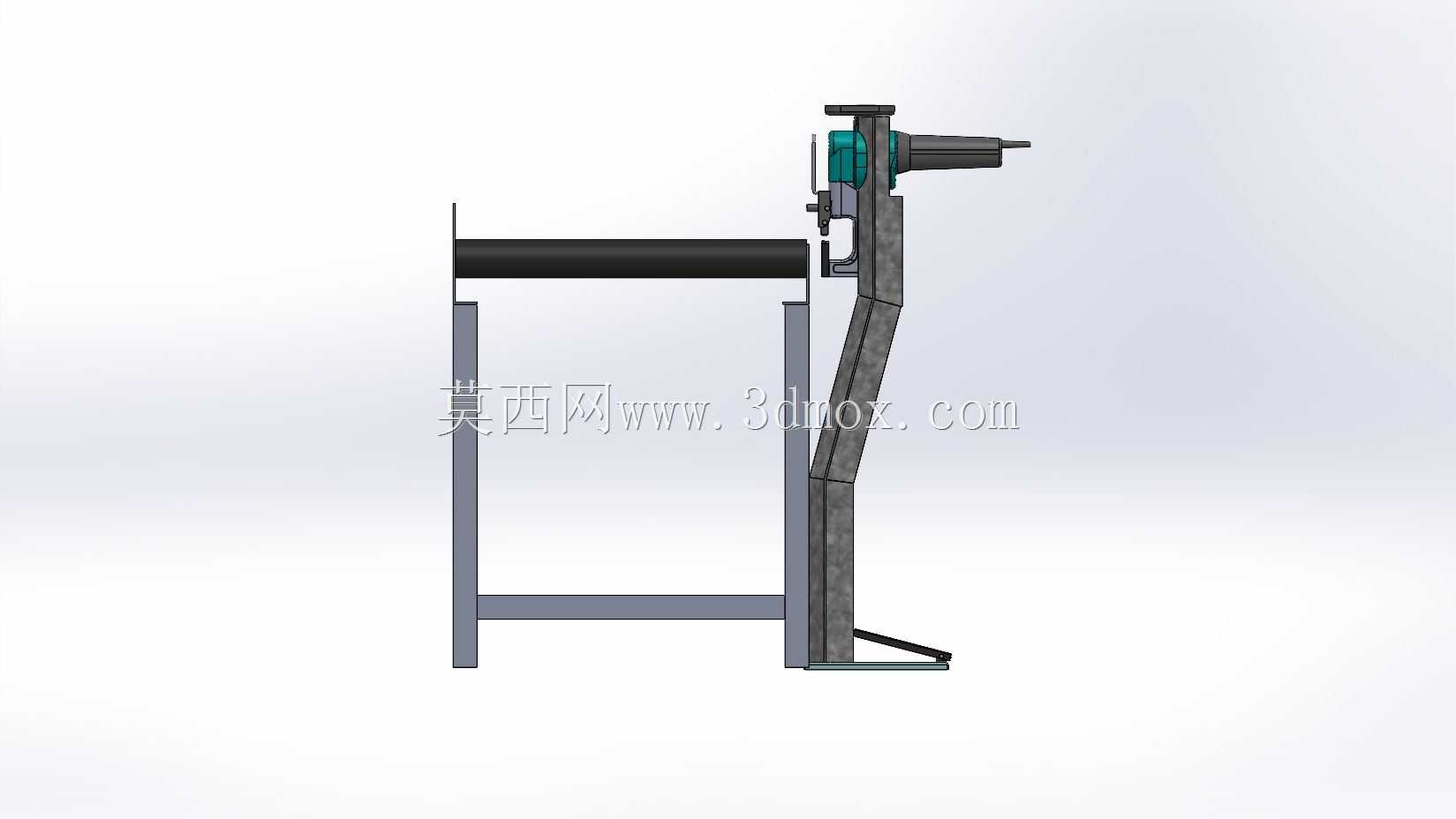

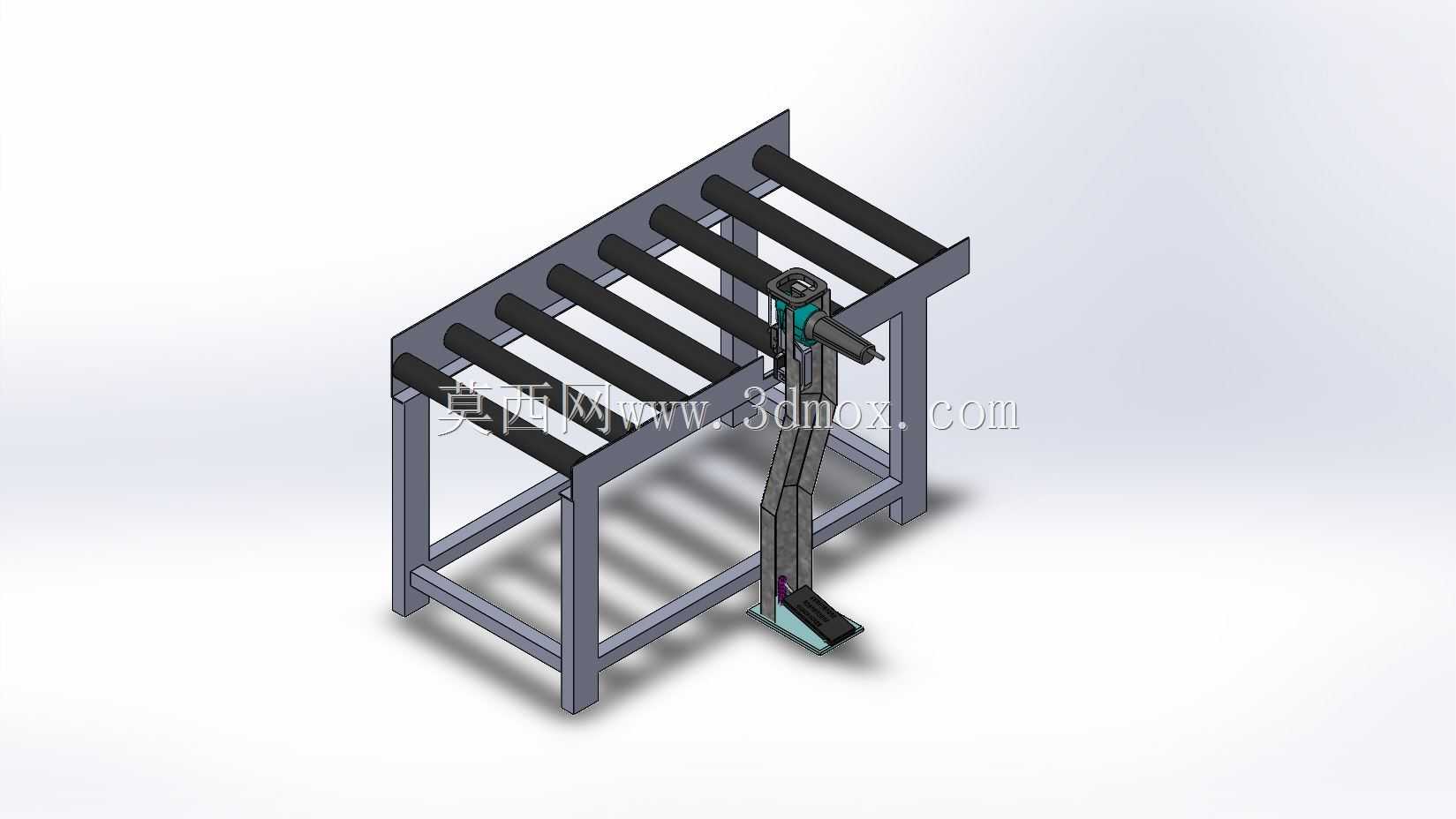

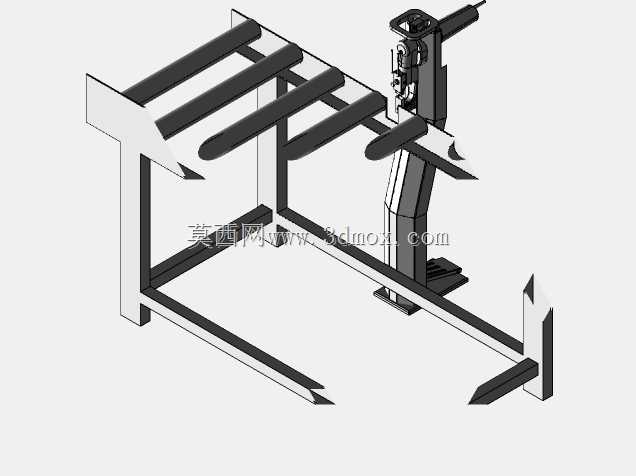

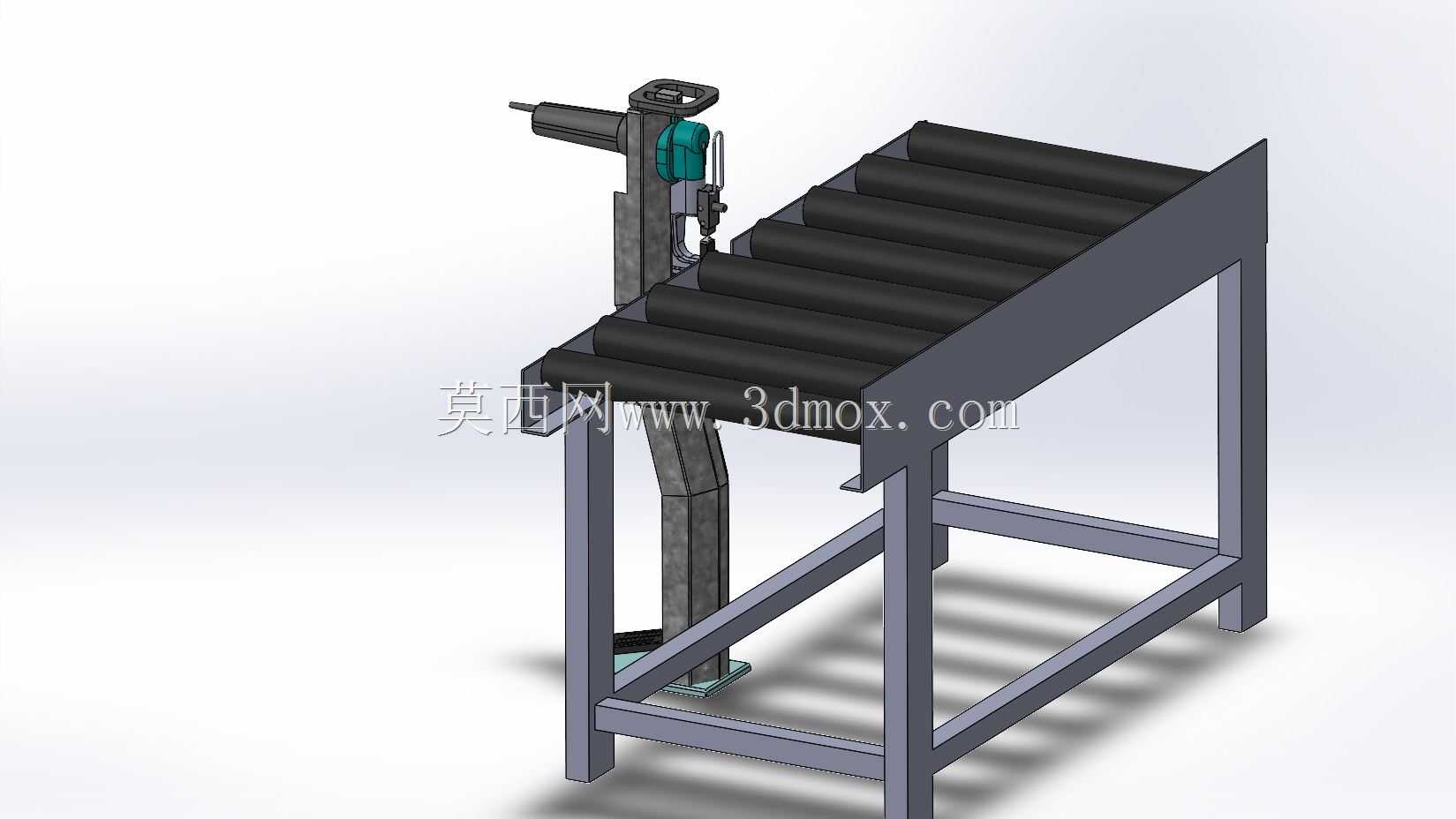

这套支架结构是为特朗普TF350类手持电动工具配套设计的机床侧辅助支撑装置，主要应用在金属切削、型材打磨、小型工件批量加工的机加工工位场景，常见于五金加工车间、小型零部件生产线的工位旁，用来承托待加工或加工完成的长条形型材、杆类工件，避免工件因自重下垂影响加工精度，同时给操作人员提供稳定的工具放置与作业依托。从实际使用场景来看，这类支架通常布置在砂轮机、小型台钻、型材切割机等设备的进料或出料侧，当加工长度超过设备工作台面的工件时，支架上的平行辊道可以承托工件伸出设备的部分，让工件保持水平进给状态，不需要操作人员全程手动托举长料，既降低劳动强度，也能避免工件倾斜导致的加工尺寸偏差、切口歪斜等问题。支架的主体框架采用矩形钢管焊接成型，整体为落地式结构，底部设置有横向连接的方管横梁做加强，保证机架在承受工件重量时不会出现侧翻或框架变形，四条支腿直接接触车间地面，可根据地面平整度在支腿底部加装减震垫或调节脚杯，适配不同的车间地面安装条件。上部的辊道部分采用多根平行布置的无动力圆辊，辊子两端通过简易轴承座固定在两侧的框架纵梁上，辊子的上平面高度与配套机床的工作台面保持齐平，工件放置在辊道上时可以沿辊子轴向顺畅滑动，进给过程中不会出现卡滞，辊子的间距经过匹配设计，针对常见的20mm以上直径的杆料、宽度50mm以上的型材都能提供稳定的多点支撑，不会出现工件从辊缝中掉落的情况。支架侧面预留了电动工具的固定安装位，可以将特朗普TF350这类直式电动打磨、切割工具通过抱箍结构固定在可调节的悬臂上，悬臂采用多段铰接结构，能够根据作业需求调整工具的伸出长度、作业角度，操作人员不需要全程手持重型电动工具，只需握持工具的操作手柄控制进给方向即可，大幅降低长时间手持作业带来的肌肉疲劳，同时固定后的工具作业稳定性更好，加工出来的工件表面一致性更高。设计过程中优先考虑了结构的刚性与实用性，没有多余的装饰性结构，所有焊接位置都做了焊后打磨处理，避免焊渣凸起划伤工件或操作人员，框架的整体宽度控制在常规机床侧方安装的空间范围内，不会占用过多的车间通道位置，支腿的外伸尺寸经过重心校核，即使在辊道最外端放置额定承重的工件，整体结构的重心依然落在四条支腿的支撑范围内，不会出现倾翻风险。辊道部分的长度可以根据实际加工工件的常见长度做适配调整，单根辊子的承重能力满足常规小型型材加工的承重需求，不需要额外加装动力结构，依靠工件进给的摩擦力带动辊子转动，结构简单可靠，后期维护只需要定期给辊子转轴加注润滑脂即可，没有复杂的传动部件，故障率极低。在安装边界上，这套支架不需要与地面做预埋固定，依靠自身框架的重量即可保持稳定，移动时可以通过叉车直接托举底部框架转移工位，适配多品种小批量生产车间频繁调整工位布局的需求，支架的整体高度可以通过支腿上预留的调节孔做小范围调整，能够适配不同高度的机床工作台面，不需要重新加工制作连接结构，通用性较强。悬臂部分的工具固定座做了快换设计，更换不同型号的电动工具时只需要调整抱箍的锁紧螺栓即可，不需要拆卸整个悬臂结构，适配车间内多种手持电动工具的固定作业需求。
