带安装轴的槽式导向滑轮结构

项目分类:3D模型 发布时间:2021-10-16 ID:324495
  • 带安装轴的槽式导向滑轮结构
  • 带安装轴的槽式导向滑轮结构
  • 带安装轴的槽式导向滑轮结构
  • 带安装轴的槽式导向滑轮结构
  • 带安装轴的槽式导向滑轮结构
  • 带安装轴的槽式导向滑轮结构
  • 带安装轴的槽式导向滑轮结构
  • 带安装轴的槽式导向滑轮结构

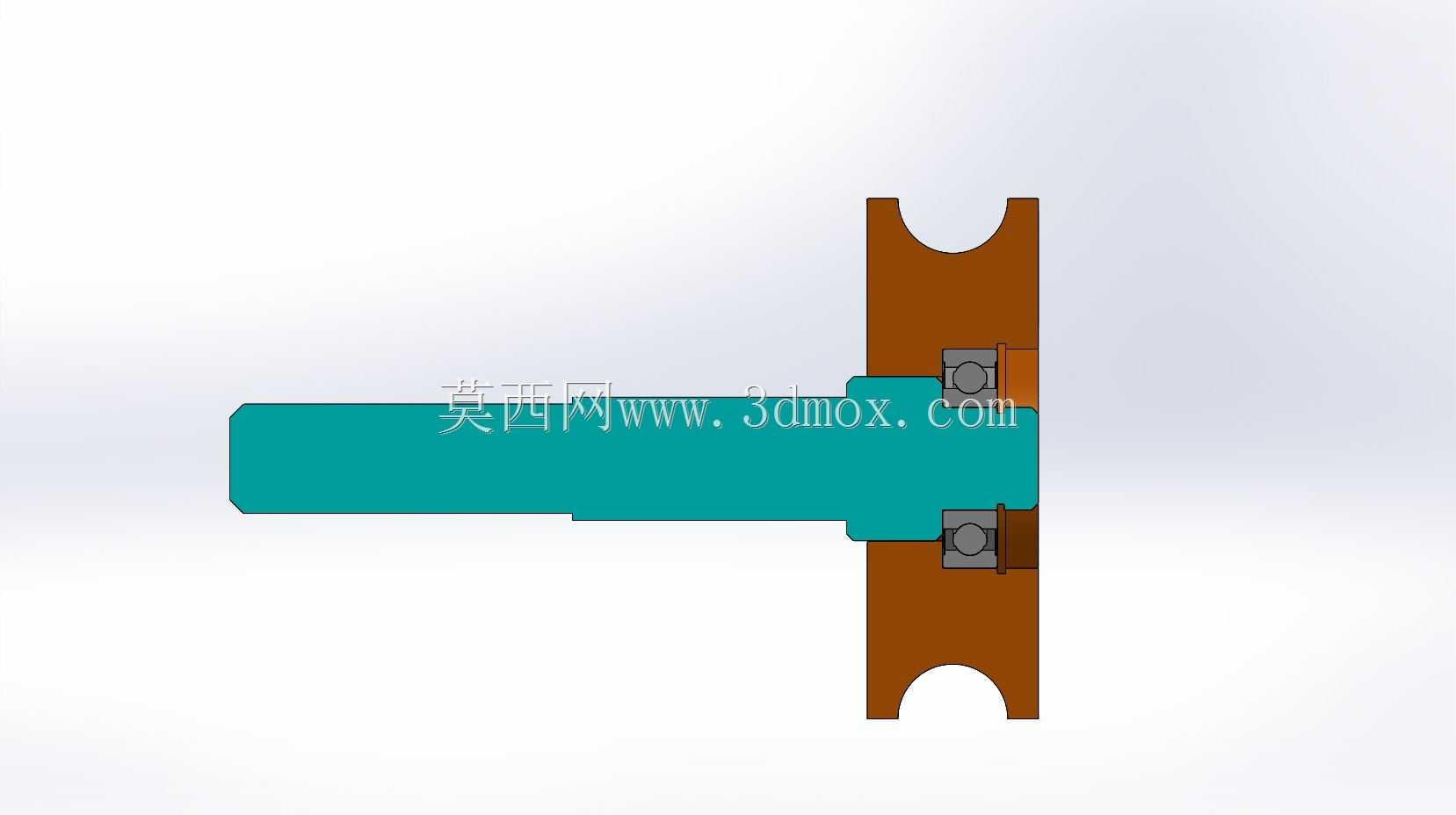

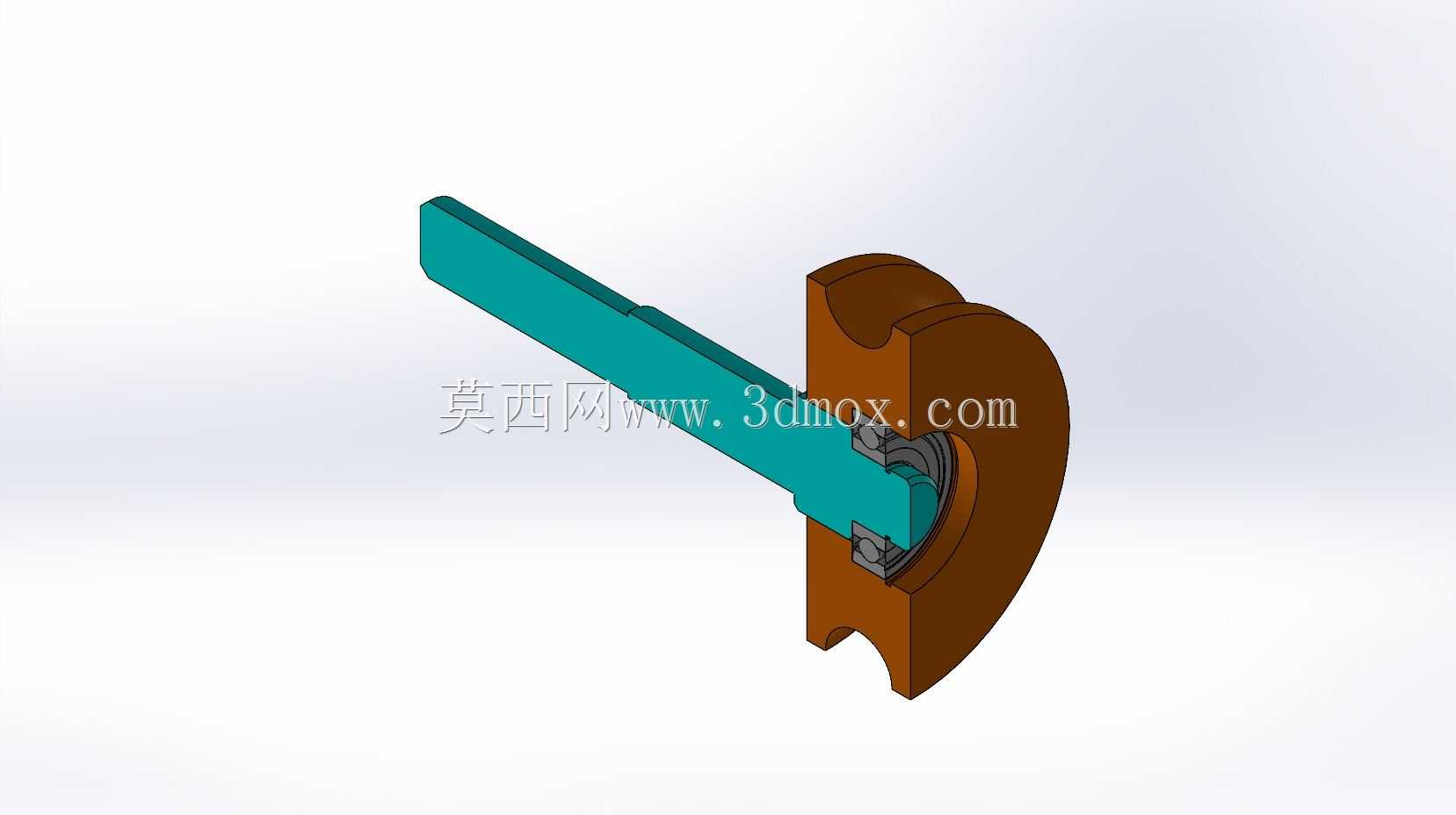

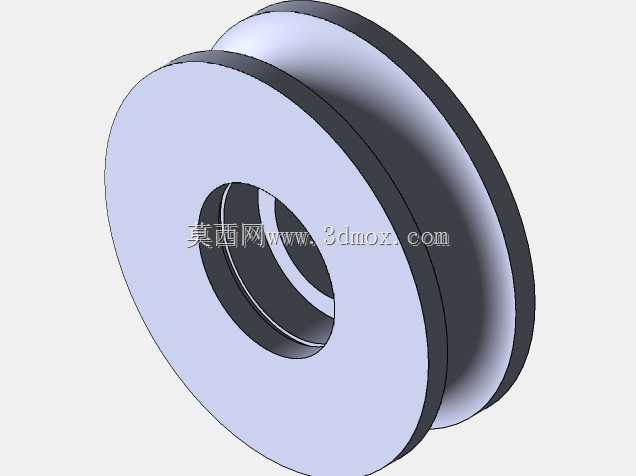

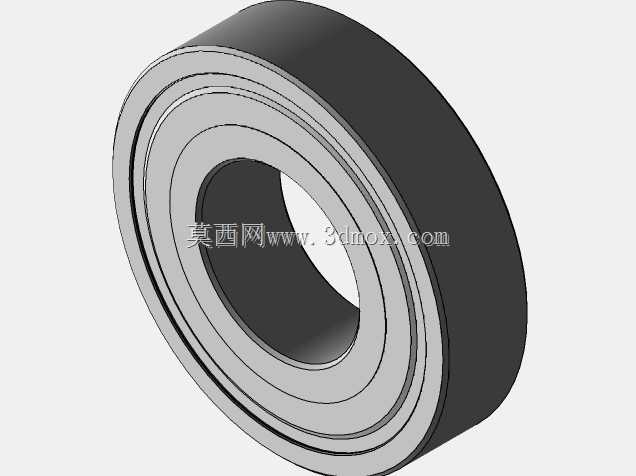

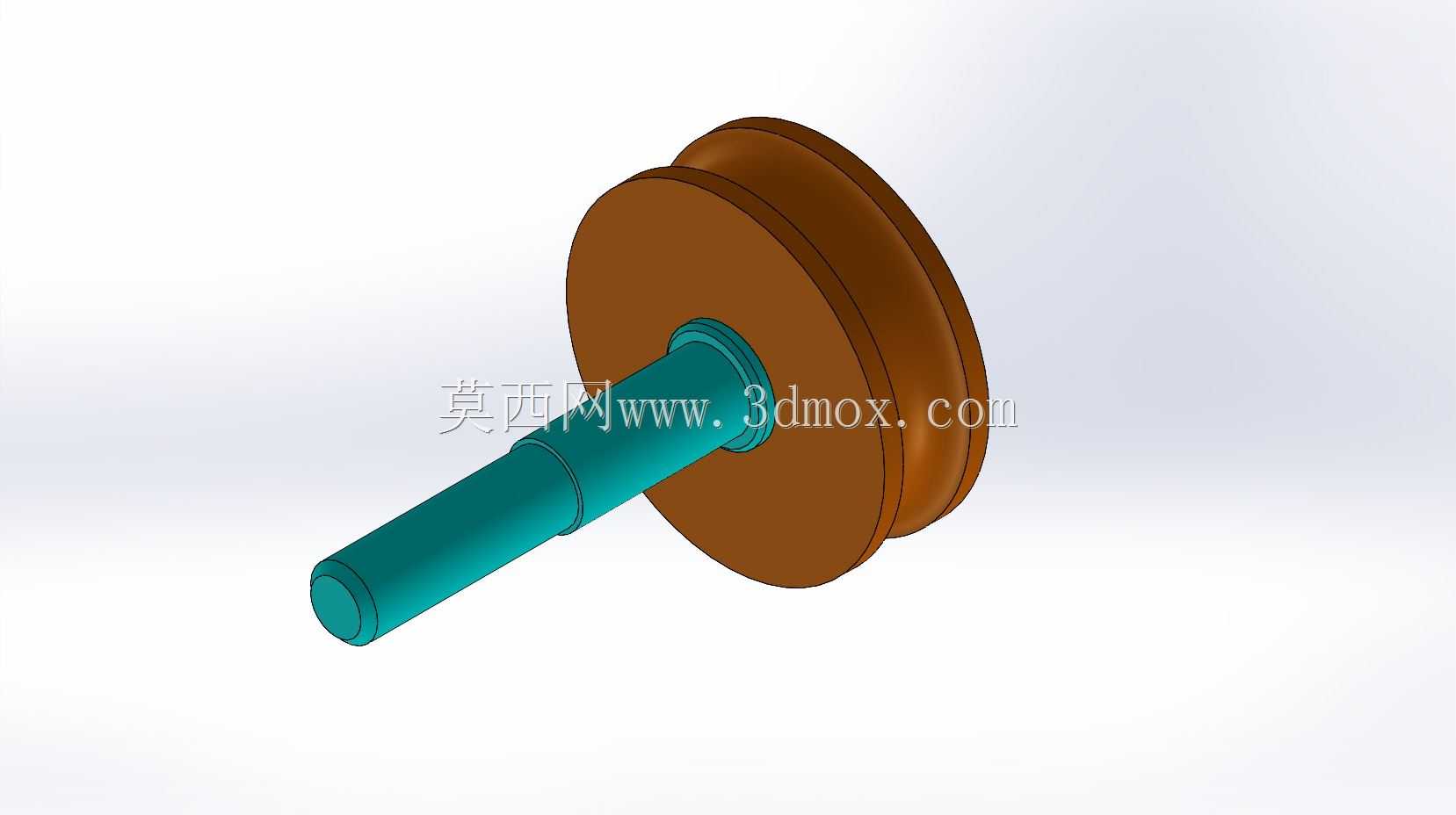

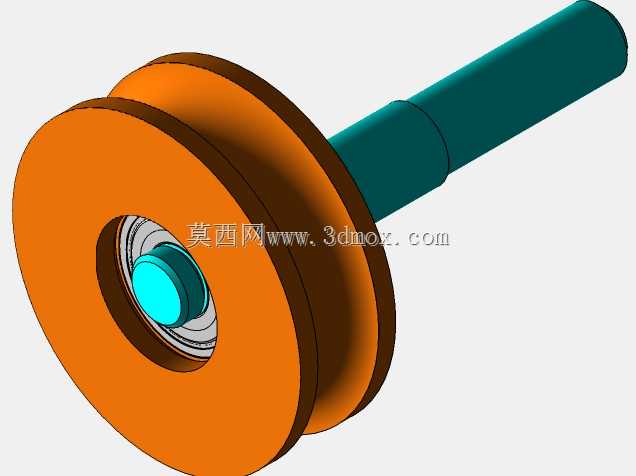

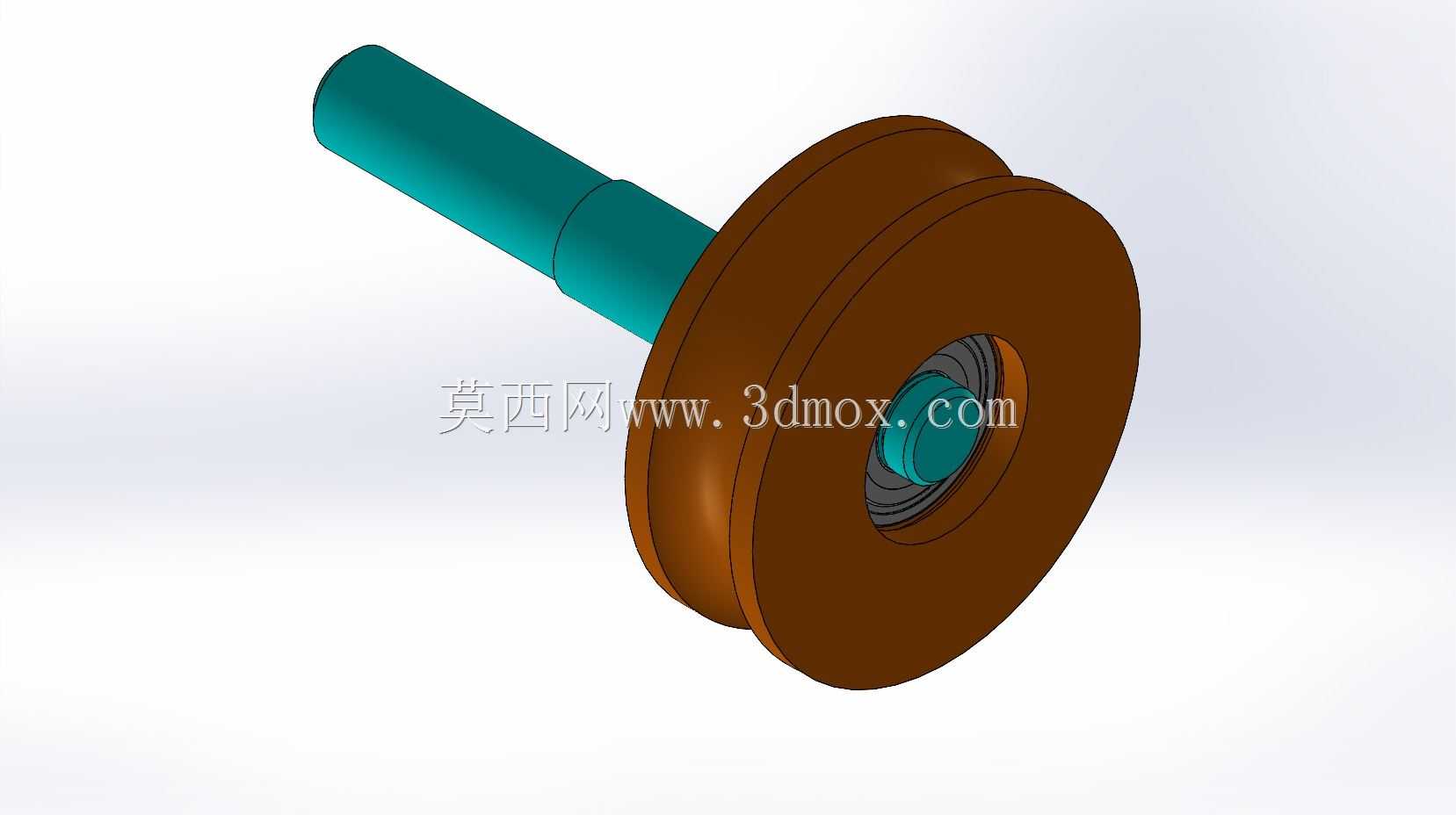

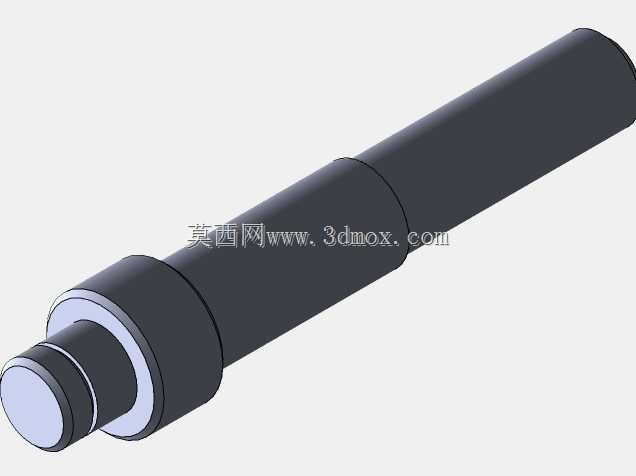

在轻载输送线、小型工装导向机构、门窗滑动启闭结构以及实验室小型试验台的走线走料布局中,这类带一体式安装轴的槽式滑轮是十分常见的传动导向部件,它不需要额外配置复杂的轴承座安装位,直接依托伸出的光轴段完成与机架的固定装配,能大幅简化小型设备的结构设计复杂度,减少装配环节的零件数量。从实际使用场景来看,这类滑轮主要承担柔索类构件的导向承托,比如细钢丝绳、尼龙牵引绳、同步带的转向支撑,轮体上的内凹型绳槽可以有效约束柔索的横向窜动,避免运行过程中出现脱槽、跑偏的问题,相比无槽的平轮结构,它的导向限位能力更强,不需要额外加装挡绳构件就能满足常规工况的使用要求。设计这类滑轮结构的时候,首先要明确安装边界的限制,伸出的安装轴采用阶梯轴结构,靠近轮体的轴段直径更大,既可以作为轮体装配的轴向定位面,也能提升轴根部的抗弯强度,避免滑轮受侧向载荷时出现轴根断裂的问题;轴的外伸段为等直径光轴,装配时可以直接插入机架上对应的安装孔内,通过顶丝或者轴端卡簧完成轴向固定,不需要做复杂的轴肩或者键槽加工,适配薄板类机架、型材机架的快速装配需求。轮体部分采用双轮缘的槽型结构,槽底的圆弧半径要匹配常用柔索的直径范围,一般槽底圆弧半径比适配柔索半径大0.2到0.5毫米,既可以保证柔索与槽底充分接触,降低接触应力,也不会因为间隙过大导致柔索在槽内出现晃动;轮缘的高度要足够,至少要超过柔索直径的三分之一,才能起到可靠的防脱作用,同时轮缘的外边缘做了小倒角处理,避免装配或者维护时锐边划伤操作人员,也能减少柔索与轮缘边缘的剐蹭磨损。从装配关系来看,轮体与安装轴之间设置了减摩衬套,不需要额外加装标准滚动轴承就能实现轮体的顺畅转动,这种设计更适合低速、轻载的使用场景,整体成本更低,维护也更方便,只需要定期在衬套位置添加少量润滑脂就能保证长期运行无卡滞;如果是用于有一定转速要求的场景,也可以将衬套替换为微型深沟球轴承,只需要调整轮体中心的安装孔尺寸即可,结构的拓展性较强。在尺寸匹配上,安装轴的直径要根据整体承载能力确定,常规轻载场景下轴径取8到12毫米即可满足使用需求,轮体的外径一般为轴径的4到6倍,过大的轮径会增加整体结构的占用空间,过小的轮径则会增大柔索的弯曲应力,降低柔索的使用寿命;安装轴的伸出长度要匹配机架的安装厚度,一般伸出长度比机架安装面厚度大5到10毫米,留出足够的空间安装轴向固定件,同时要保证轮体侧面与机架之间留有2到3毫米的间隙,避免运行过程中轮体与机架发生摩擦剐蹭。实际选型应用的时候,要注意这类滑轮的承载方向,它主要承受径向载荷,不适用于承受较大轴向力的场景,如果导向路径存在较大的侧向偏角,需要调整安装角度保证柔索的进出方向与轮槽中心平面重合,避免柔索与轮缘侧壁长期摩擦导致过快磨损;在有防尘要求的场景下,还可以在轮体两侧加装简易的防尘盖,阻挡粉尘进入轮体与轴的配合间隙,延长衬套或者轴承的使用寿命。这类结构的建模过程中,要重点关注轮槽的截面轮廓与安装轴的同轴度,同轴度公差控制在0.05毫米以内才能保证轮体转动时无偏摆,避免运行过程中出现柔索周期性窜动的问题;阶梯轴的过渡位置要设置圆角过渡,减少应力集中,提升轴的抗疲劳强度,避免长期受交变载荷时出现轴根断裂的故障。
