手动台式进给钻架结构设计

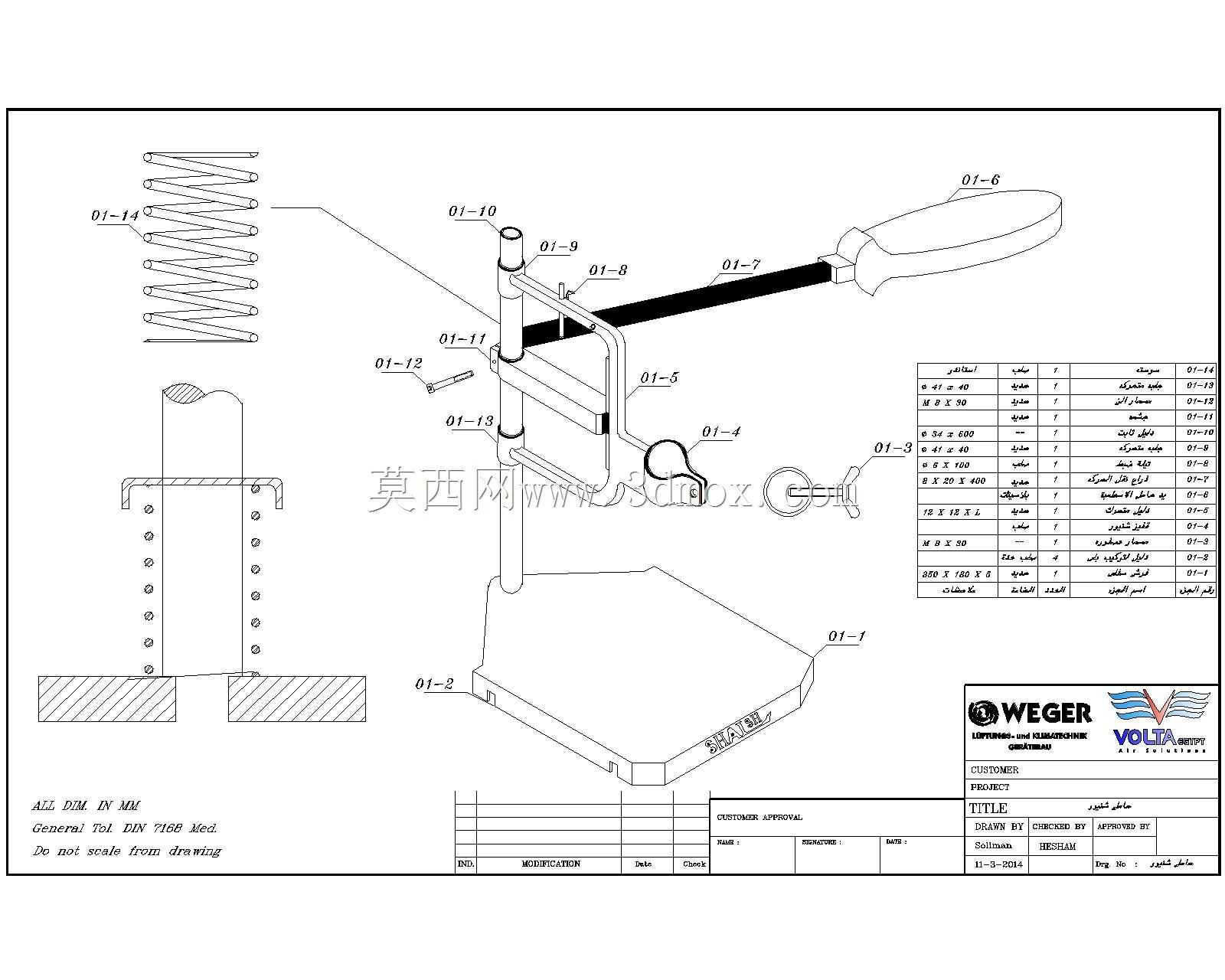

在小型五金加工、维修工位以及教学实训场景中，这类手动台式钻架是替代手持电钻完成高精度小直径钻孔作业的核心工装，尤其适配16mm以内孔径的有色金属、薄钢板、塑料件钻孔工序，能有效规避手持钻孔时的轴线偏移、进给量不稳定导致的孔壁粗糙、钻头崩断等问题。从结构组成来看，整套钻架以底部方形铸铁基座作为承载基础，基座表面预留多组T型槽安装位，可配合压板、螺栓固定待加工工件，基座底部设置防滑垫脚，安装时无需额外打膨胀螺栓固定，放置在常规钳工工作台面即可使用，整体安装边界控制在400mm见方的工作台区域内，不会占用过多工位空间。立柱采用空心圆钢材质垂直固定在基座后侧，作为整套进给机构的导向基准，立柱表面做高频淬火处理提升耐磨性能，表面粗糙度控制在Ra0.8以内，保证导向套滑动时无卡滞。进给操作部分采用杠杆式手柄结构，手柄末端包裹防滑绝缘握套，操作时通过扳动手柄带动导向套沿立柱上下滑动，手柄与导向套之间设置复位弹簧，也就是图纸中标注的螺旋压缩弹簧部件，松开手柄后导向套可自动抬升复位，弹簧预紧力经过调校，既不会因为弹力过大导致操作费力，也不会因为弹力过小出现复位迟缓、钻头蹭伤工件表面的问题。导向套内部设置标准钻夹头安装位，可适配常规手持电钻、小型风钻的装夹尺寸，装夹后电钻主轴与立柱导向面的平行度公差控制在0.02mm/100mm以内，保证钻孔时的轴线垂直度。导向套侧面设置深度定位标尺，可通过锁紧螺钉固定进给深度，针对盲孔加工场景可直接预设钻孔深度，无需反复测量孔深，大幅提升批量加工时的工序效率。整套结构的连接销轴、锁紧螺钉均采用标准五金件，后期维护更换时无需定制非标配件，侧面设置的环形挂钩可临时放置钻头、扳手等小型工具，方便工位操作时随手取用。从设计思路层面，这套钻架没有采用复杂的齿轮齿条进给结构，而是用杠杆加复位弹簧的简易结构实现手动进给，核心是面向小批量、低频次的钻孔作业场景，在保证钻孔精度满足常规维修、实训要求的前提下，尽可能压缩制造成本，降低结构复杂度，减少后期故障点。尺寸方面，整套钻架最大进给行程为100mm，可满足常规厚度工件的钻孔需求，立柱高度设置为350mm，装夹电钻后整体最高点距离工作台面高度不超过550mm，适配多数站立操作的钳工工位高度，操作时手臂自然抬起即可扳动手柄，长时间作业也不易产生肌肉疲劳。基座厚度为25mm，自身重量足够抵消钻孔时的轴向反力，钻孔过程中不会出现基座翘起、晃动的问题，针对厚度小于5mm的薄工件加工，还可在基座表面加装木质或者尼龙垫板，避免钻头钻通工件后损伤基座台面。在实际使用场景中，这类钻架常搭配台虎钳配合使用，将异形工件夹持在台虎钳上再固定到钻架基座，可完成斜孔、垂直孔等多种角度的钻孔作业，相比重型台钻，这类手动钻架重量轻、可随时挪动工位，适合流动维修、户外小型加工作业的需求，也常出现在职业院校的金工实训课堂，供学员练习钻孔工序的基本操作，理解进给导向、定位基准的机械设计逻辑。结构中所有滑动配合面均预留润滑脂注油孔，日常维护时定期注入锂基脂即可保证滑动顺畅，没有复杂的油路、电路结构，即使是没有机械维护经验的操作人员也能完成日常保养。
