嵌入式带侧边锁扣铝合金窗体结构设计

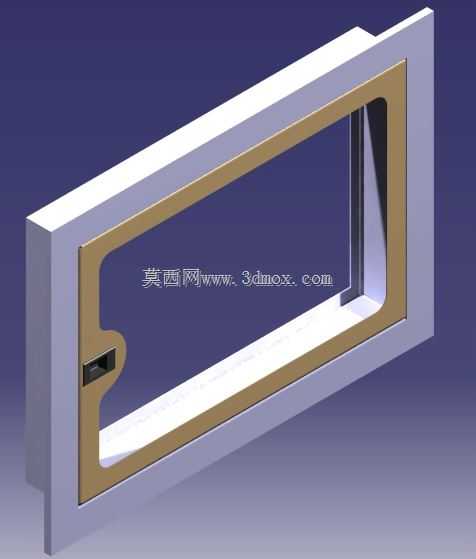

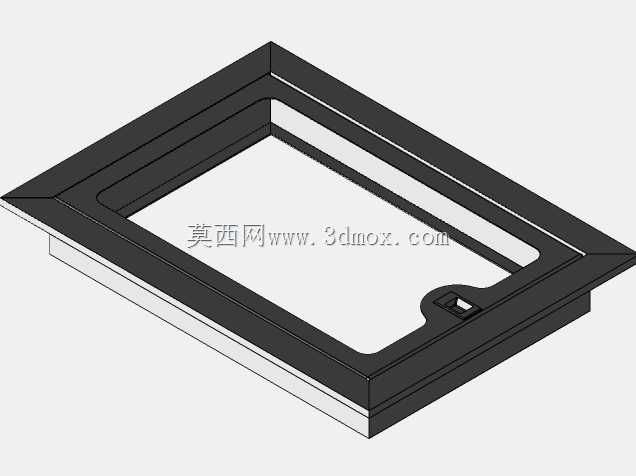

这款铝合金窗体结构，主要适配各类设备舱观察窗、洁净室隔断观察口、小型设备防护窗体的安装场景，在工业控制柜、恒温试验设备、洁净车间隔断、特种车辆侧窗等场景中都能见到同类结构的应用。从结构功能来看，窗体采用双层嵌套式设计，外层为安装固定基座，直接嵌入预留的安装洞口内，基座边缘做了加厚处理，能够在安装时通过螺栓或压条与安装面紧密贴合，避免出现安装间隙导致的密封失效问题；内层为窗体承载框，用于固定透明视窗板材，框体与基座之间预留了均匀的配合间隙，既可以保证视窗安装后的平面度，也能为密封胶条预留安装空间，提升窗体整体的密封、防尘、隔音性能。

设计过程中，首先考虑的是安装边界的适配性，外层基座的外轮廓尺寸完全匹配常规设备舱、隔断墙的预留洞口公差范围，基座侧边设置的锁扣结构采用内嵌式布局，不会突出窗体安装平面，避免在设备安装、运维过程中出现勾挂杂物、磕碰变形的问题。锁扣的操作端做了内凹式的让位设计，操作人员无需额外工具，直接用手指即可拨动锁扣完成窗体的开启与锁闭，锁舌与基座上的锁止槽配合间隙控制在合理范围，锁闭后不会出现框体晃动、异响的问题，同时锁扣位置设置在窗体侧边下部，符合日常操作的人机工程学要求，操作人员站在窗体正面即可单手完成解锁、开启操作。

从材质应用角度，整体构件采用铝合金挤压成型后做机加工处理，外层基座做硬质阳极氧化处理，提升表面耐磨、抗腐蚀性能，能够适应潮湿、多粉尘的工业使用环境；内层承载框做表面喷砂氧化处理，外观质感均匀，与透明视窗的接触位置做了台阶式限位设计，视窗板材嵌入后通过密封胶条压紧，不需要额外打胶即可实现固定，后期视窗出现刮花、破损时可以快速拆卸更换，降低运维成本。窗体的视窗安装位可以根据使用场景替换不同材质的板材，比如普通场景使用钢化玻璃，有防静电需求的场景可以替换亚克力防静电板，有防辐射需求的场景可以替换铅玻璃，不需要改动窗体主体结构即可适配不同的使用需求。

在安装配合方面，外层基座的背面设置了一圈密封胶条安装槽，安装时嵌入发泡橡胶条，当基座与安装面通过螺栓锁紧后，胶条被均匀压缩，能够实现IP54以上的防护等级，阻挡外界粉尘、溅水进入设备内部或隔断另一侧。窗体的开启角度做了限位设计，内层框体与基座之间通过隐藏式铰链连接，开启最大角度不超过90度，避免开启角度过大碰撞周边设备构件，同时铰链采用可拆卸式结构，需要完全拆卸窗体进行内部设备维护时，只需要拨动铰链上的限位销即可将内层框体整体取下，不需要拆卸整个基座，大幅提升设备运维的效率。

细节设计上，框体的所有棱边都做了R1.5的圆角处理，避免加工、安装、使用过程中锐边划伤操作人员，锁扣的拨动位置做了防滑纹理处理，即使操作人员佩戴劳保手套也能顺畅操作，不会出现打滑的问题。框体内部的排水通道做了隐藏式设计，当温差导致视窗表面产生凝露时，凝露水会顺着框体的导流槽从基座下部的排水孔排出，不会积存在框体内部腐蚀构件，也不会滴落到窗体下方的设备或物料上。整体结构没有多余的外露连接件，所有固定螺丝都采用隐藏式布局，从窗体正面看不到任何螺丝孔位，外观整洁统一，同时也避免外露螺丝积尘、锈蚀影响后期拆卸维护。
