手动杠杆式钻孔定位工装结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:324547
  • 手动杠杆式钻孔定位工装结构设计
  • 手动杠杆式钻孔定位工装结构设计
  • 手动杠杆式钻孔定位工装结构设计
  • 手动杠杆式钻孔定位工装结构设计
  • 手动杠杆式钻孔定位工装结构设计
  • 手动杠杆式钻孔定位工装结构设计
  • 手动杠杆式钻孔定位工装结构设计
  • 手动杠杆式钻孔定位工装结构设计
  • 手动杠杆式钻孔定位工装结构设计
  • 手动杠杆式钻孔定位工装结构设计
  • 手动杠杆式钻孔定位工装结构设计

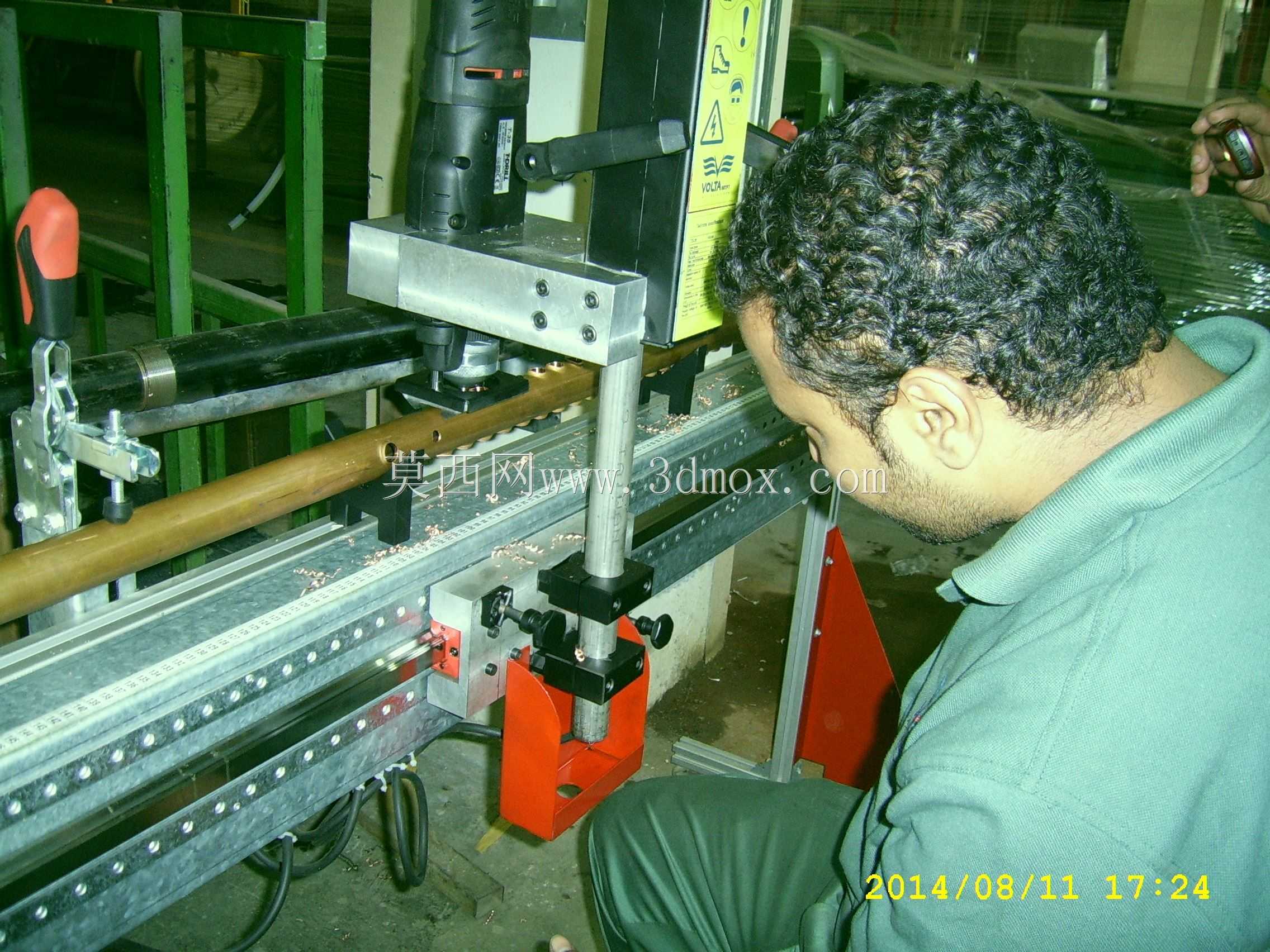

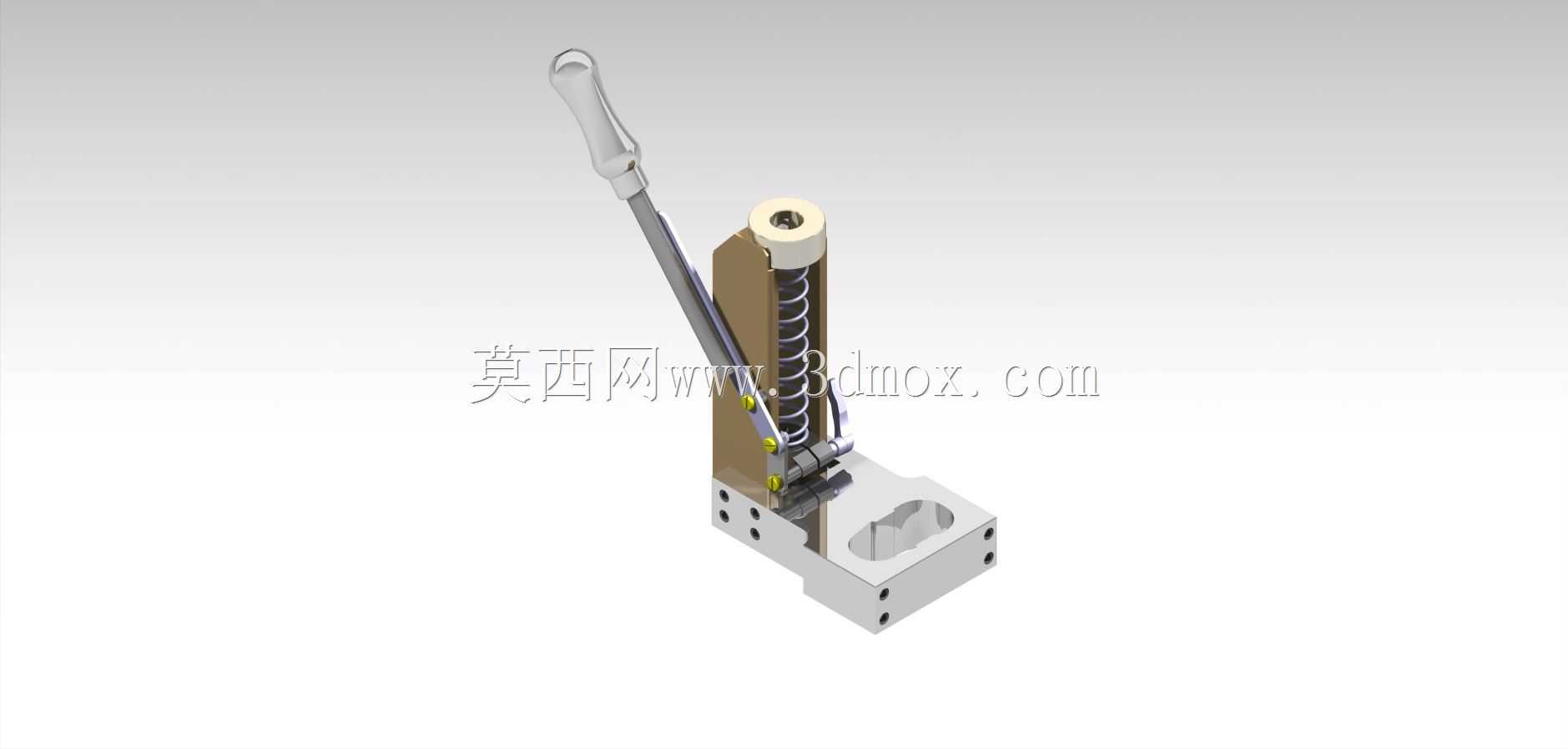

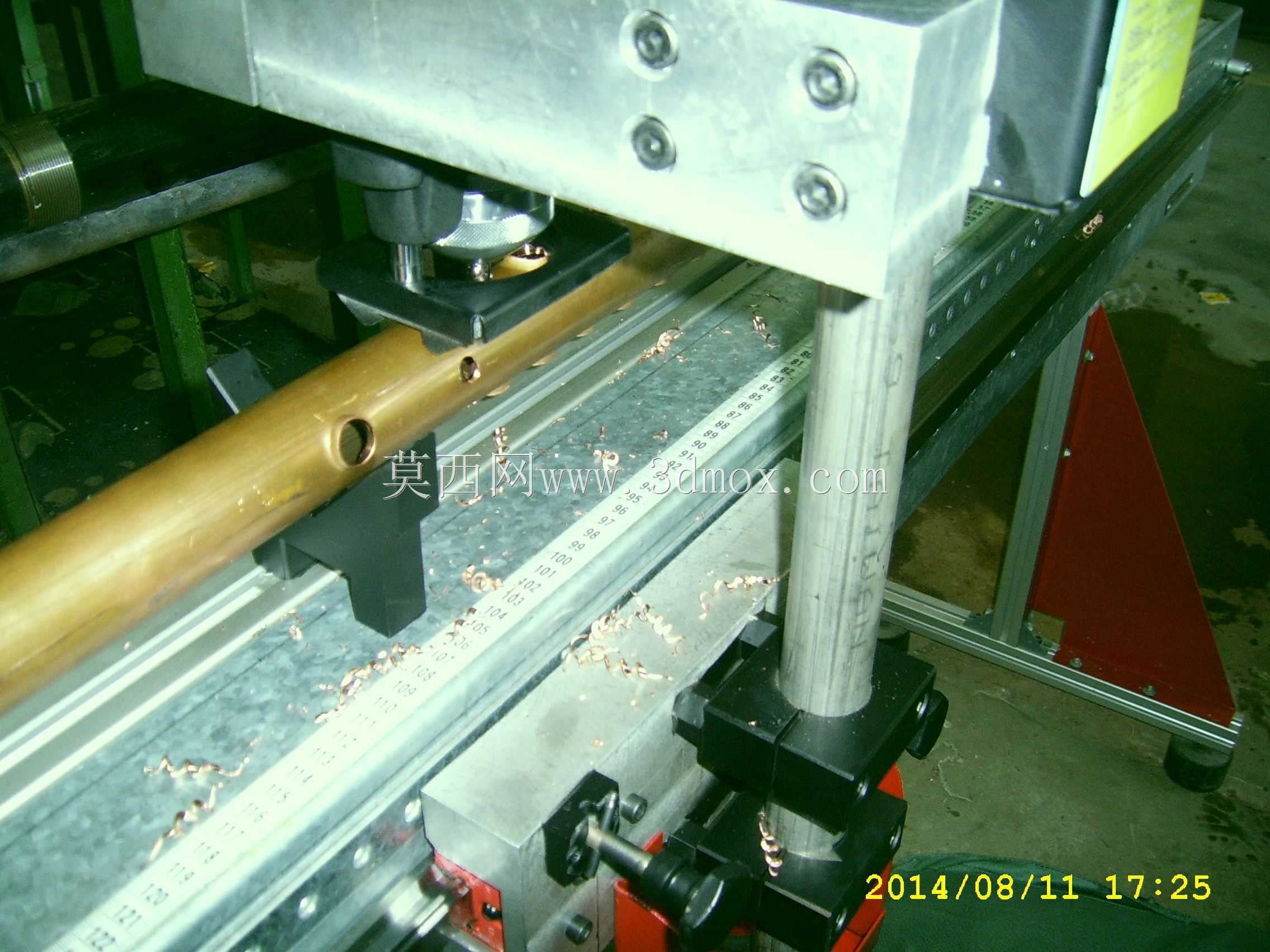

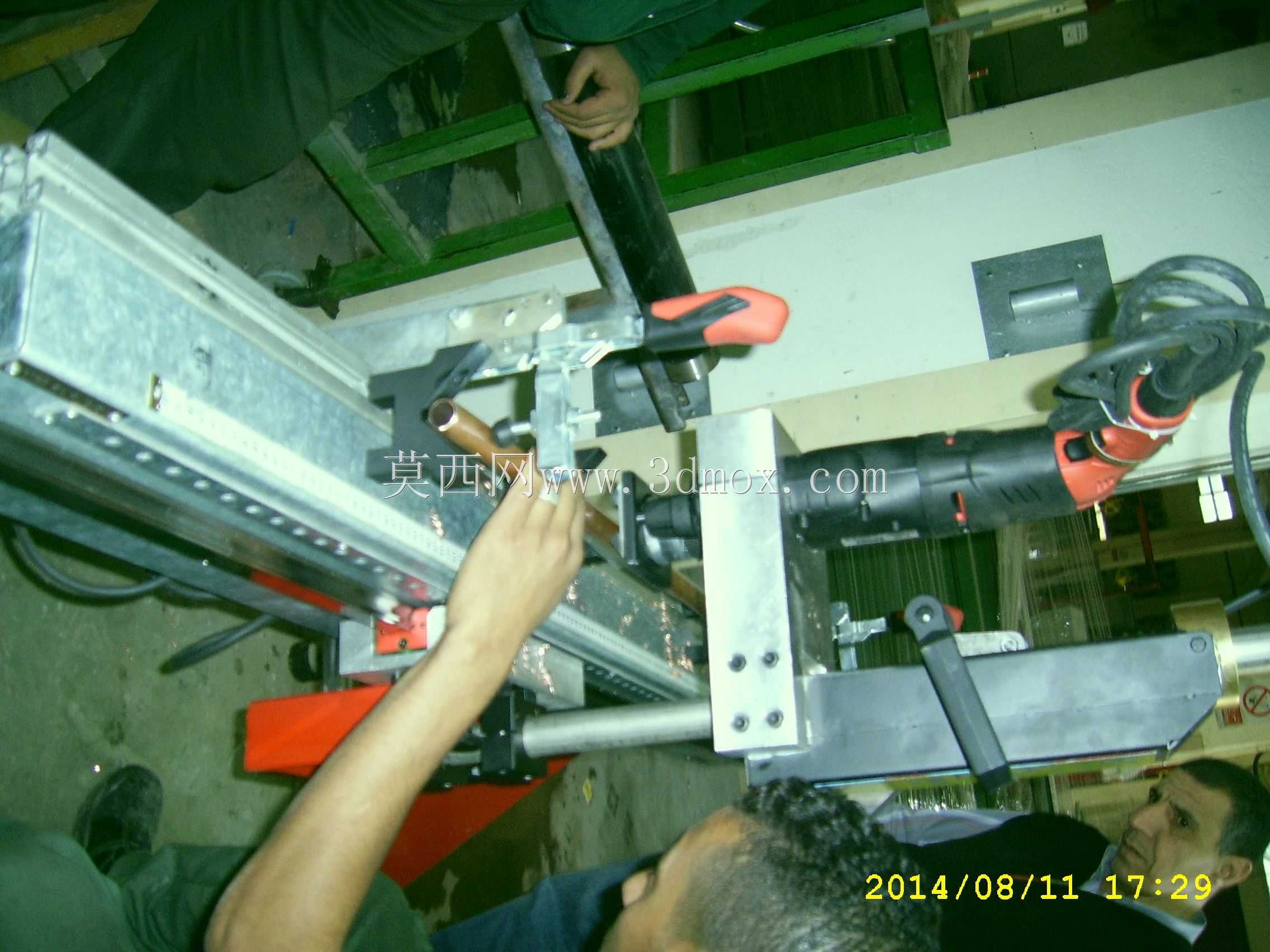

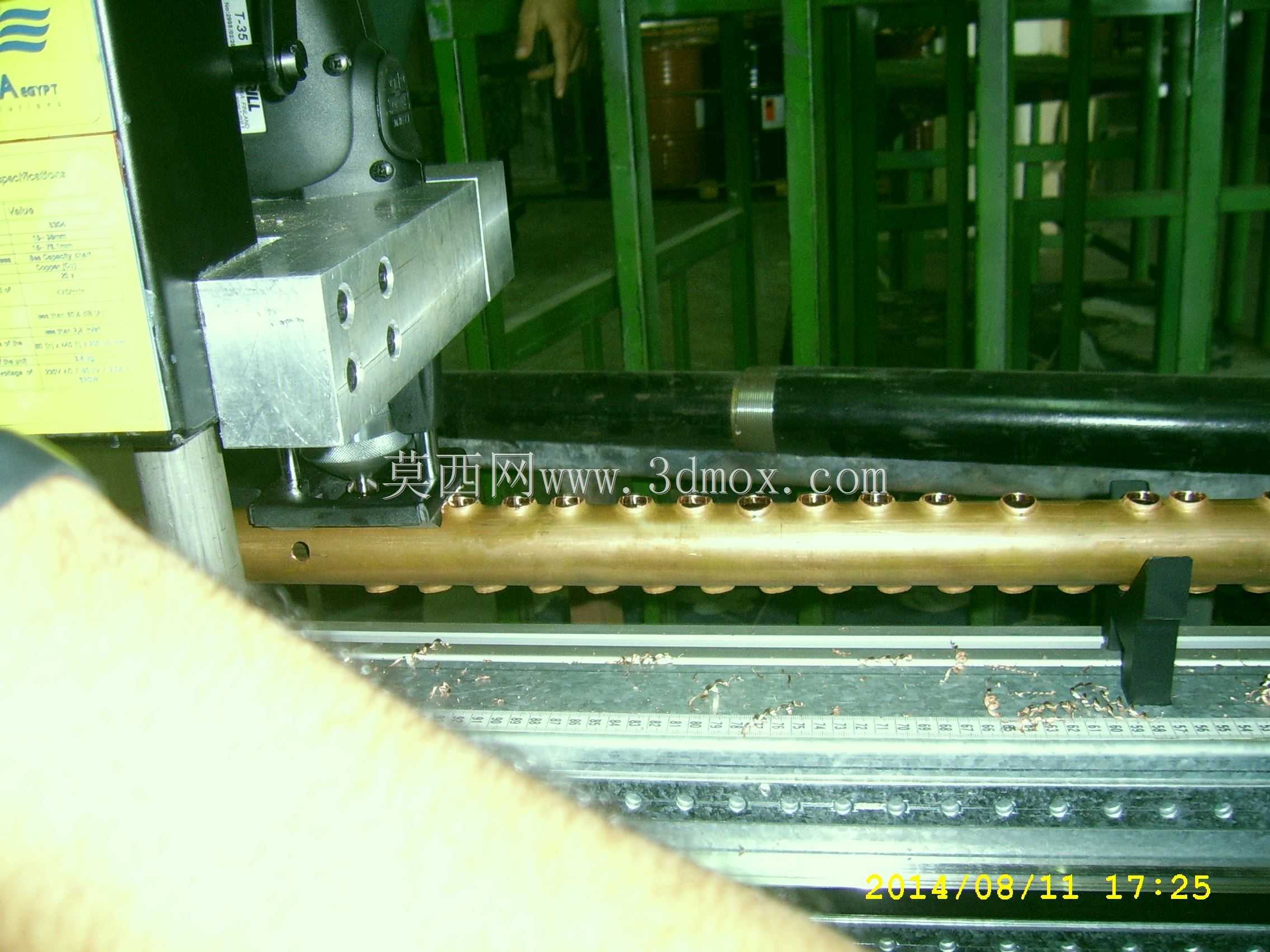

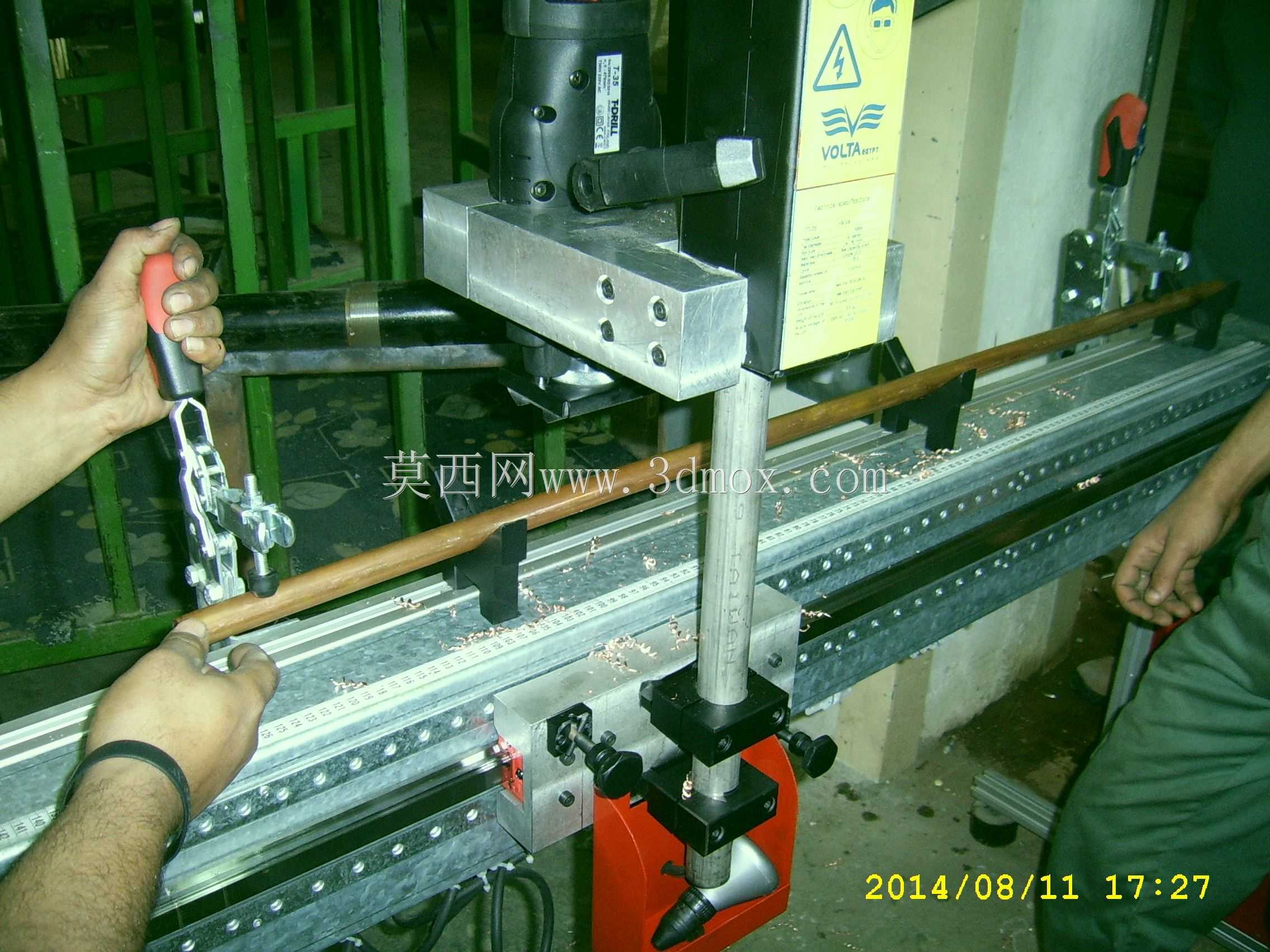

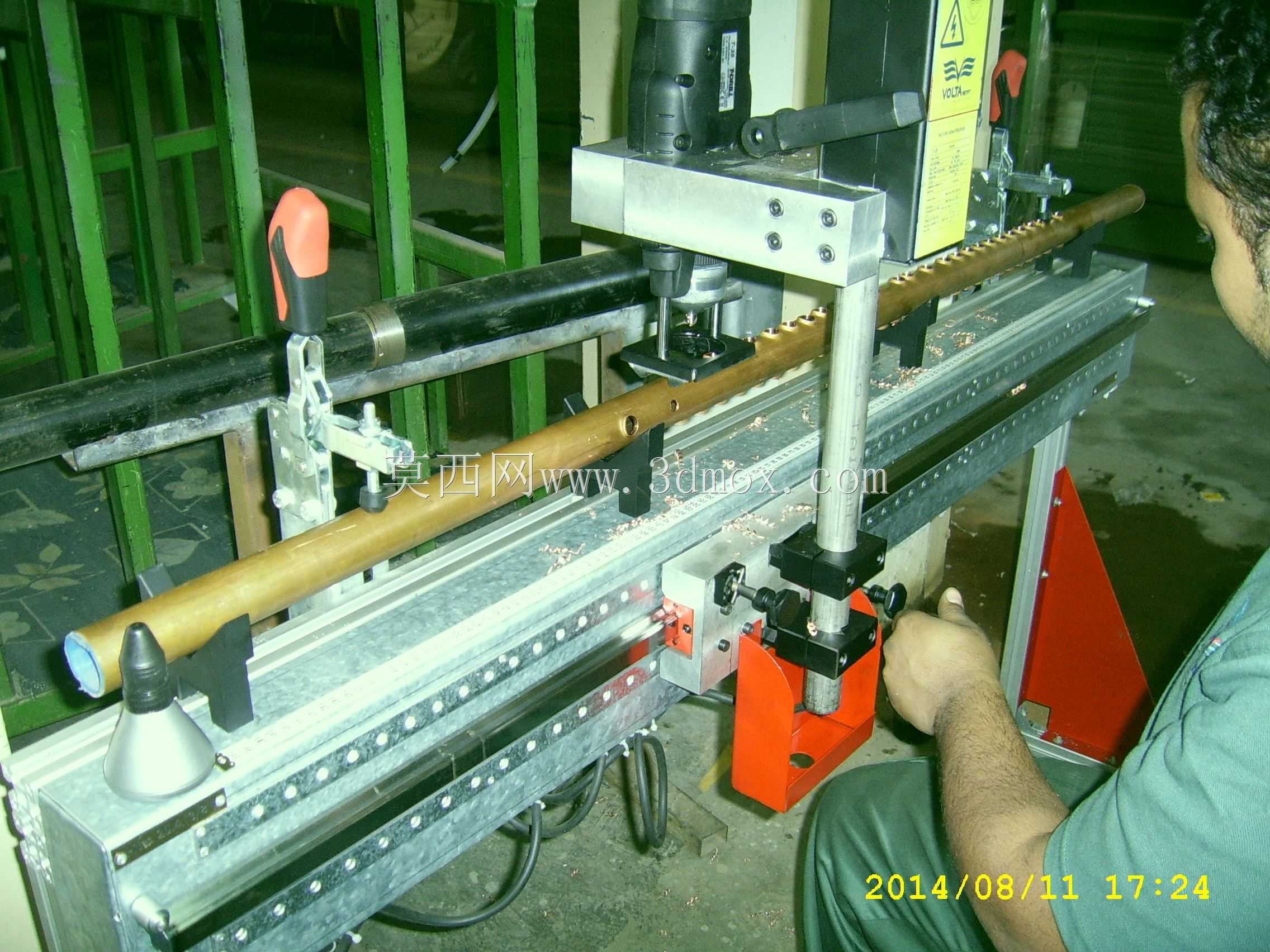

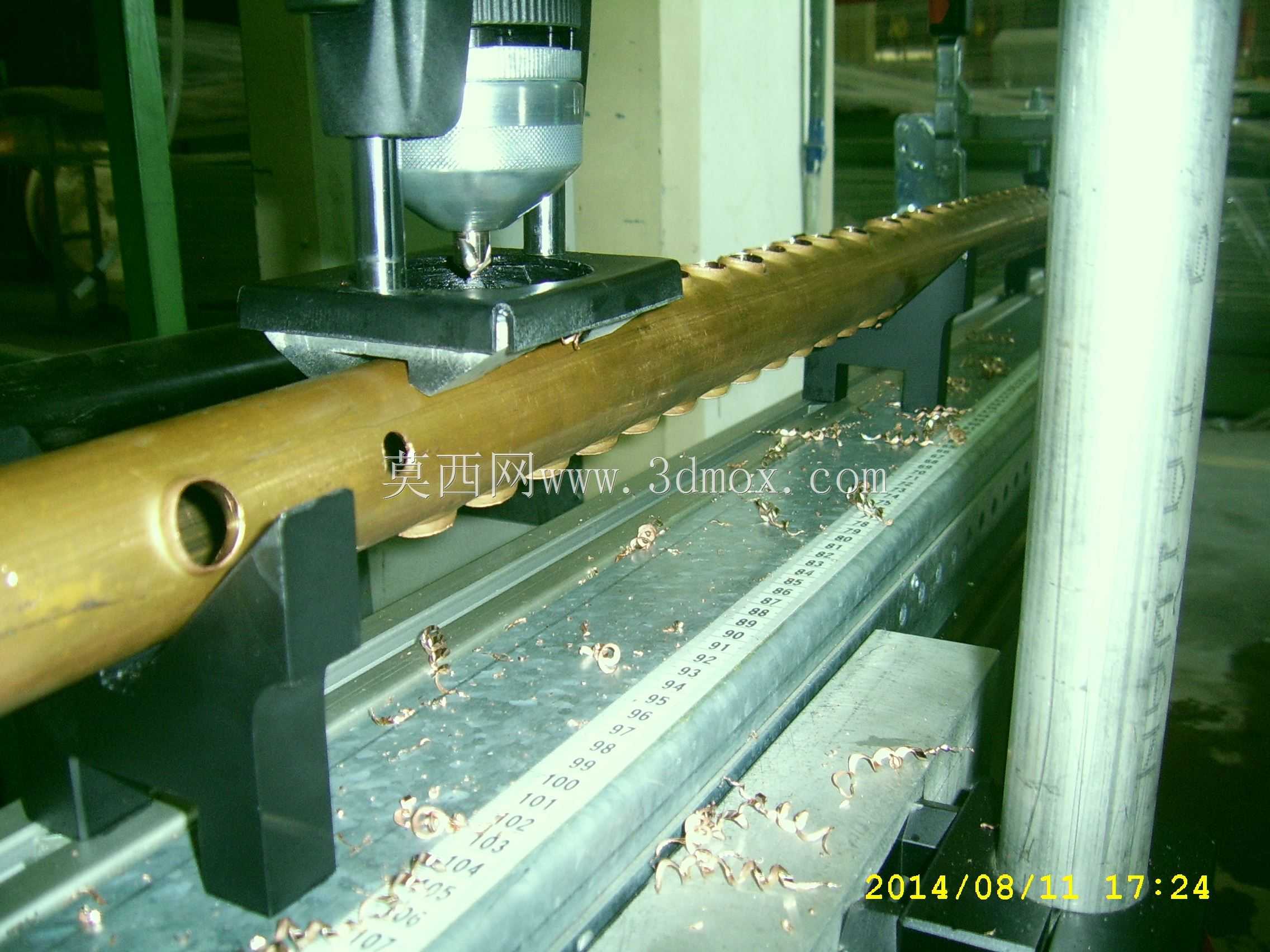

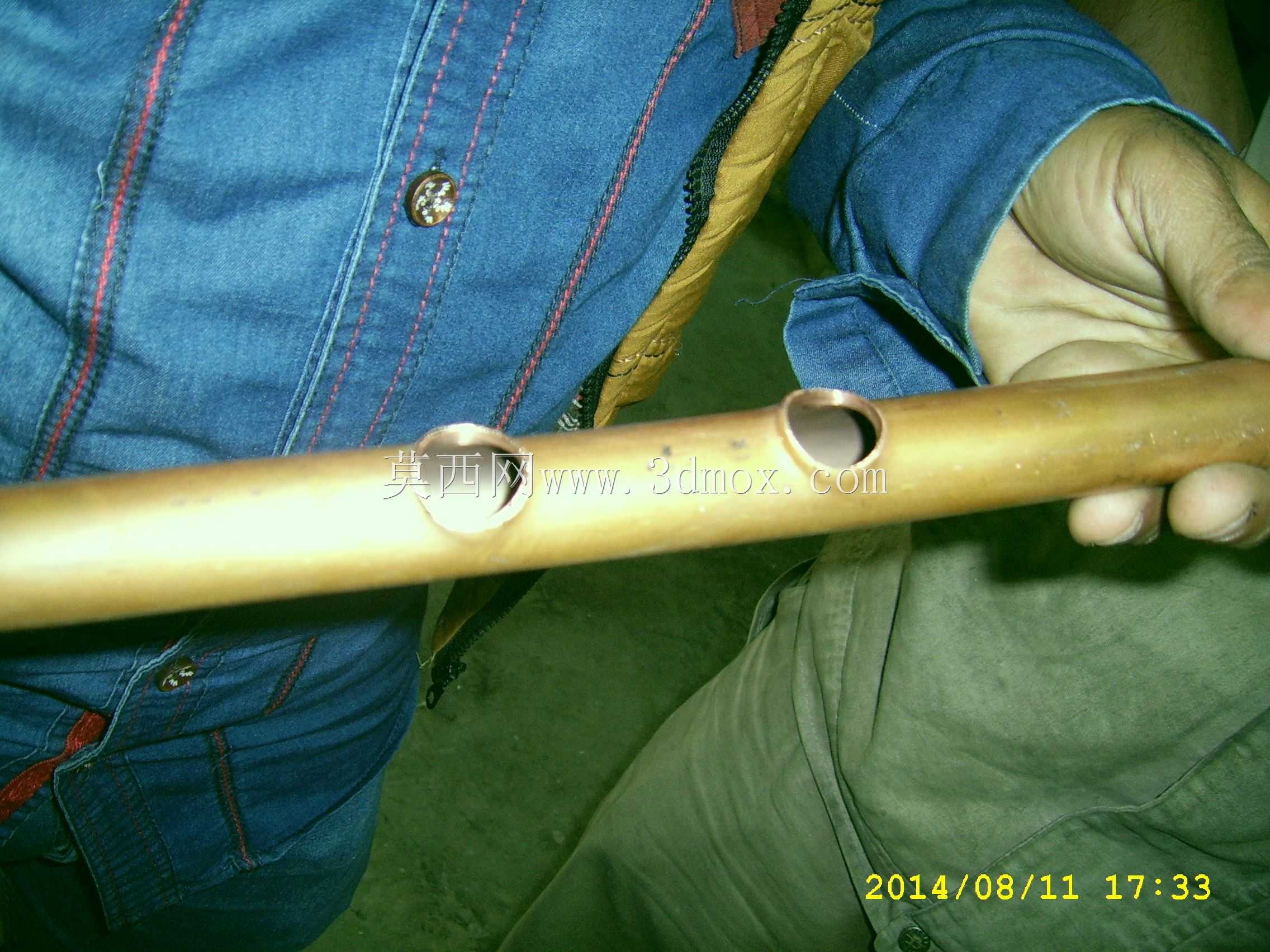

在单件小批量机械加工、设备现场维修配孔、五金件修配等场景中,常规钻床的固定定位方式往往无法适配零散孔位的加工需求,尤其是在非平面工件、已装配组件上的补钻孔作业,手持电钻作业时极易出现孔位偏移、钻身歪斜、孔径超差等问题,这款手动杠杆式钻托正是针对这类场景设计的便携式钻孔定位支撑工装。从实际使用逻辑来看,该钻托的核心作用是为手持钻削工具提供稳定的垂直导向与支撑基准,作业时先将底部的安装基座通过螺栓压紧或磁吸方式固定在工件待加工孔位的对应平面,调整钻套位置与待钻孔中心完全重合后,压下操作手柄即可带动内部的钻套导向座沿垂直导轨下行,配合内置的复位弹簧,能够在钻削过程中始终保持钻头与工件表面的垂直进给姿态,避免人工手持电钻时的晃动偏差,同时可抵消钻削过程中的轴向反冲力,降低操作人员的持握负荷。从结构设计思路上,整个钻托采用分体式模块化布局,底部的L型安装基座作为整个工装的定位基准,基座上预留了多组不同间距的安装螺孔与定位槽,可适配不同平面的安装固定需求,基座上方的导向立柱采用矩形截面结构,相比圆柱导向具备更强的抗扭转能力,可承受钻削过程中产生的径向切削力矩,避免导向座出现周向转动;操作手柄采用杠杆省力结构,通过铰接销轴与导向座、立柱支架连接,杠杆比经过匹配设计,操作人员仅需施加较小的下压力即可获得足够的钻削进给力,适配常规手电钻、气动钻的进给力度需求;导向座内部集成了快换钻套结构,可根据待加工孔径更换对应规格的钻套,钻套采用耐磨合金材质,可反复承受钻头的高速摩擦,延长工装整体使用寿命;内置的圆柱压缩弹簧布置在导向立柱与导向座之间,钻削完成后松开手柄即可自动带动导向座复位,无需手动抬升钻体,提升连续作业的操作效率。在安装边界与外形尺寸方面,该钻托适配的加工外径范围覆盖常规小规格孔位加工区间,底部基座的安装孔位可兼容M6-M10规格的压紧螺栓,整体安装后占用的平面空间不超过120mm*80mm,可在狭窄的设备腔体、框架结构内部完成定位安装,导向行程可满足最大50mm的钻孔深度需求,适配绝大多数薄板、型材、小型结构件的钻孔加工需求。在实际应用中,这类钻托不仅可用于常规的金属件钻孔定位,更换适配的钻套后也可用于亚克力、层压板、复合材料等非金属材料的钻孔作业,相比大型台钻具备更强的场景灵活性,相比无导向的手持钻孔作业可将孔位位置精度控制在0.1mm以内,孔轴线垂直度偏差不超过0.05mm/100mm,能够满足一般机械装配、五金维修、非标件加工的精度要求。结构设计上充分考虑了现场作业的维护需求,所有铰接销轴、导向面均设计了可拆卸的润滑注油孔,长期使用出现磨损后可单独更换导向套、铰接衬套等易损件,无需整体更换工装,降低现场使用的维护成本;操作手柄的握持部位做了圆弧包胶适配,长时间操作不易出现手部打滑的问题,整体结构无复杂的液压、气动组件,纯机械结构的可靠性更高,在无气源、无电源的野外维修场景下也可正常使用。
