长型材钻孔定位支撑工装结构

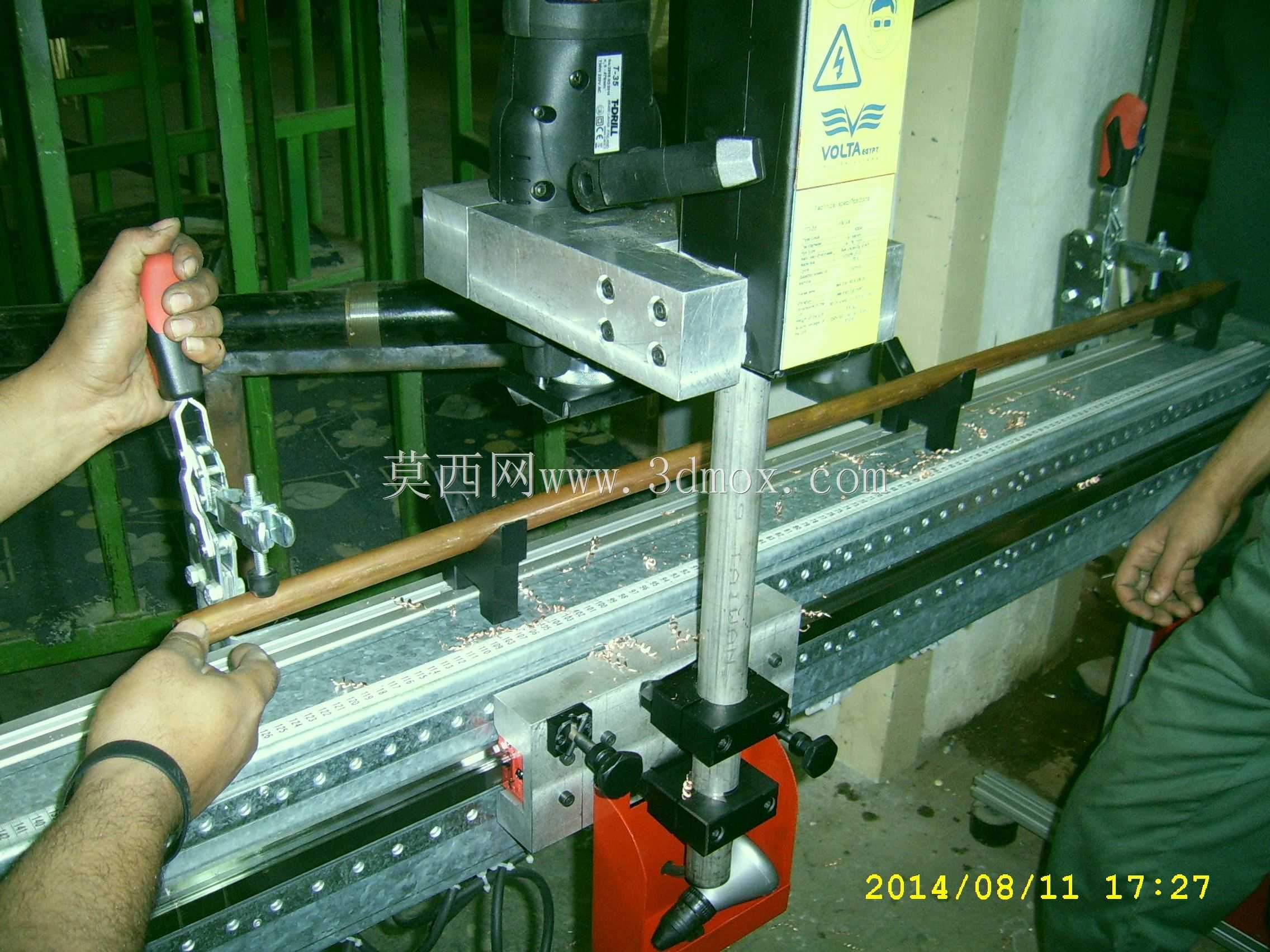

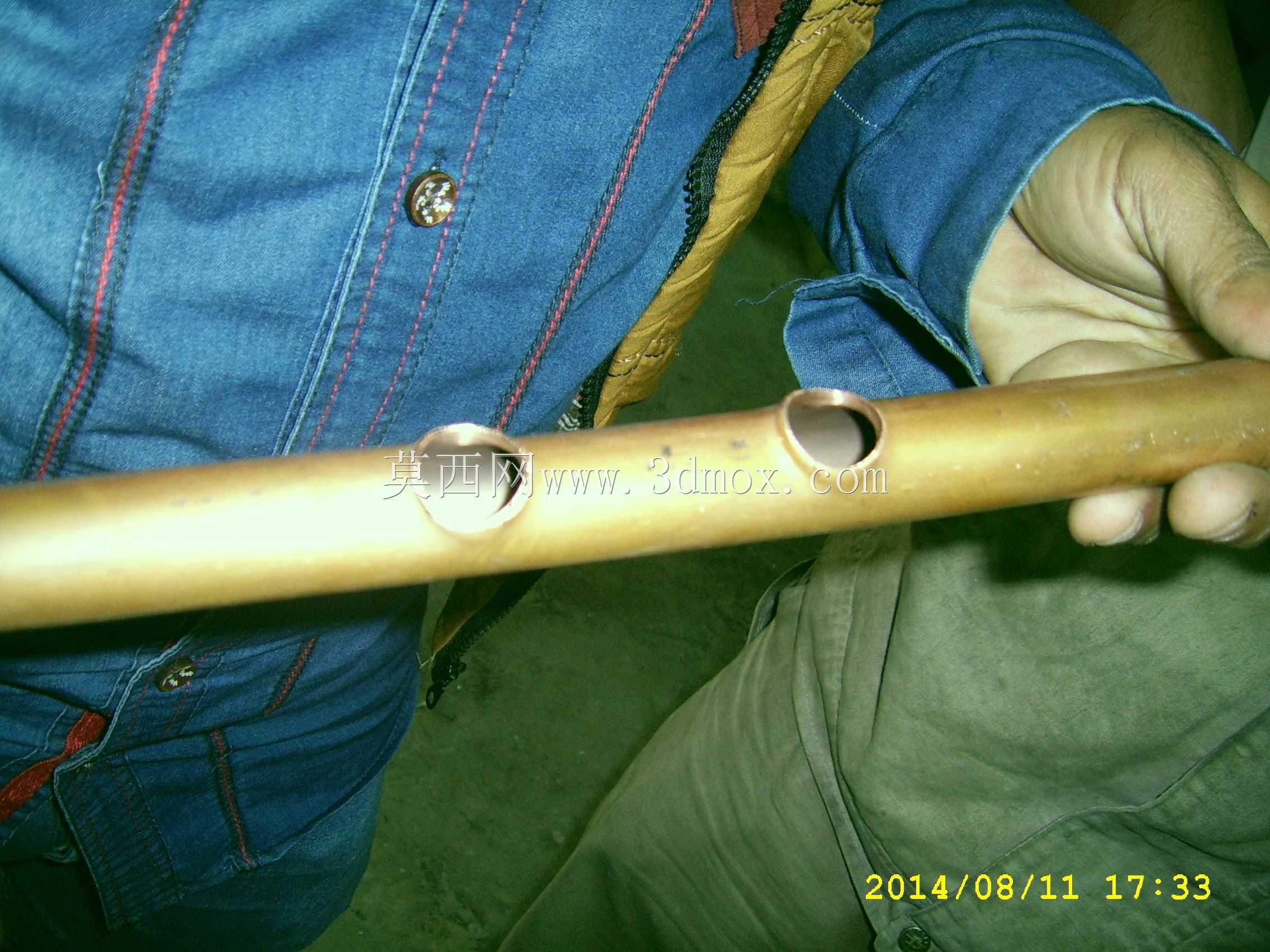

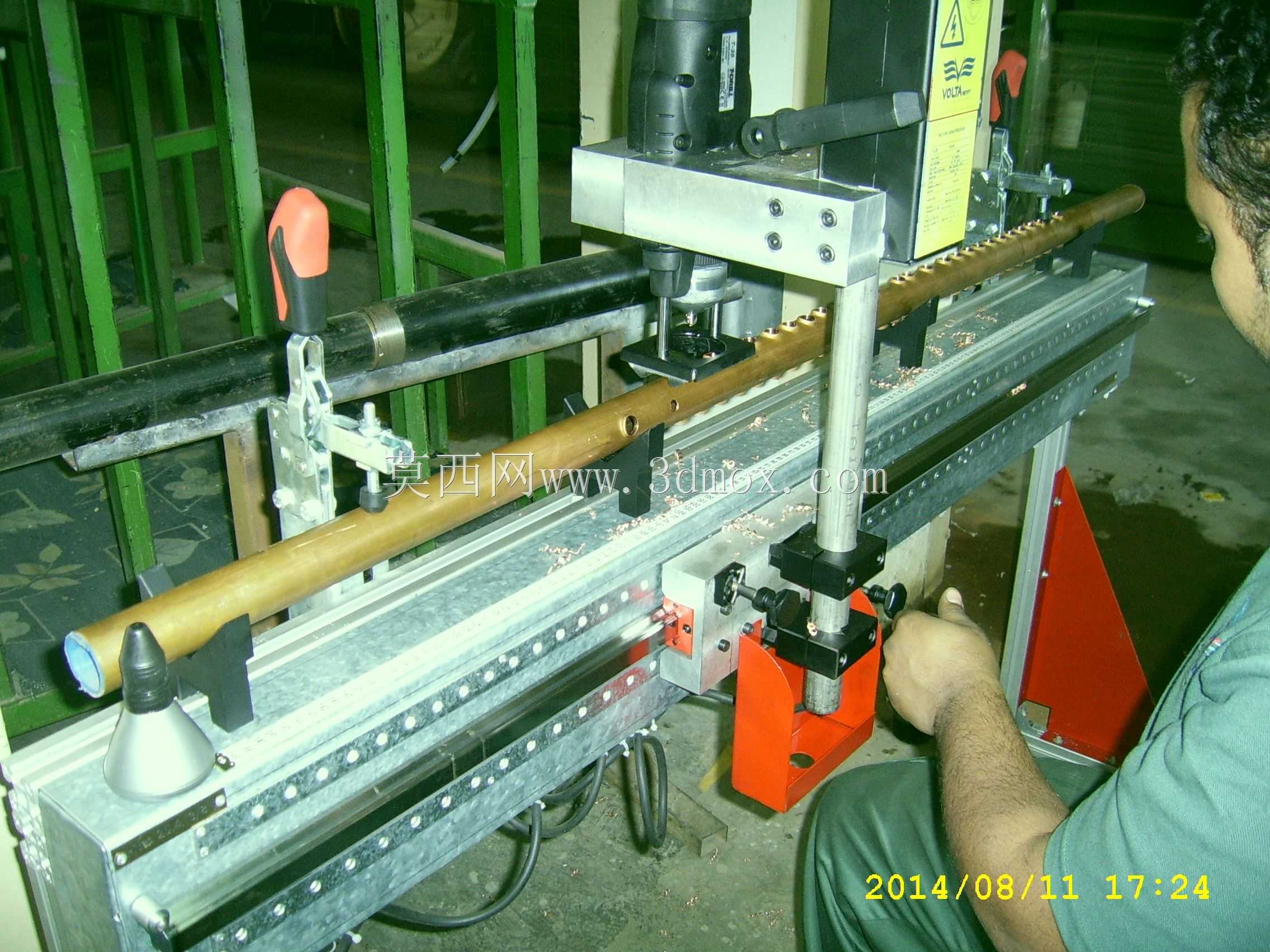

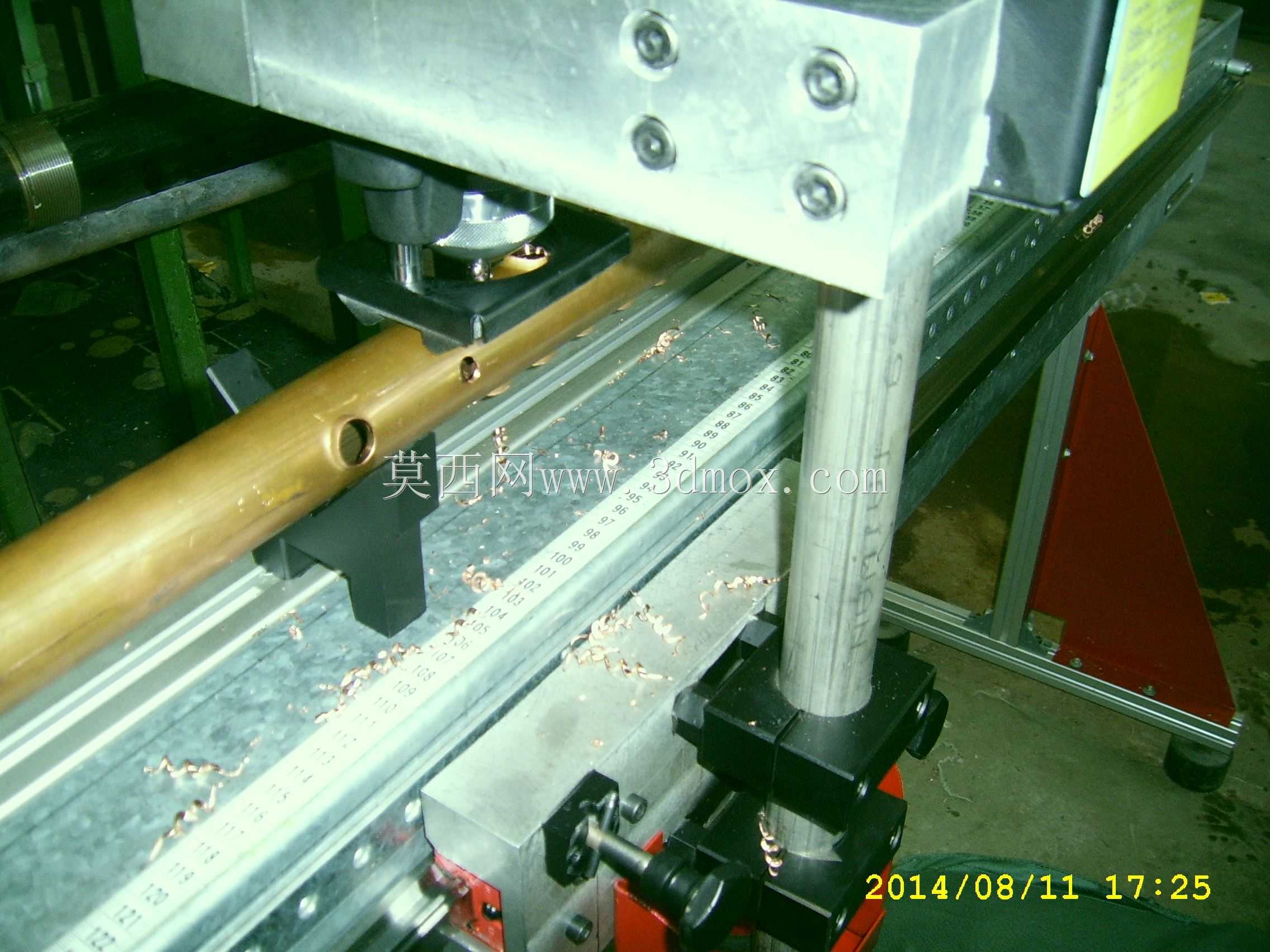

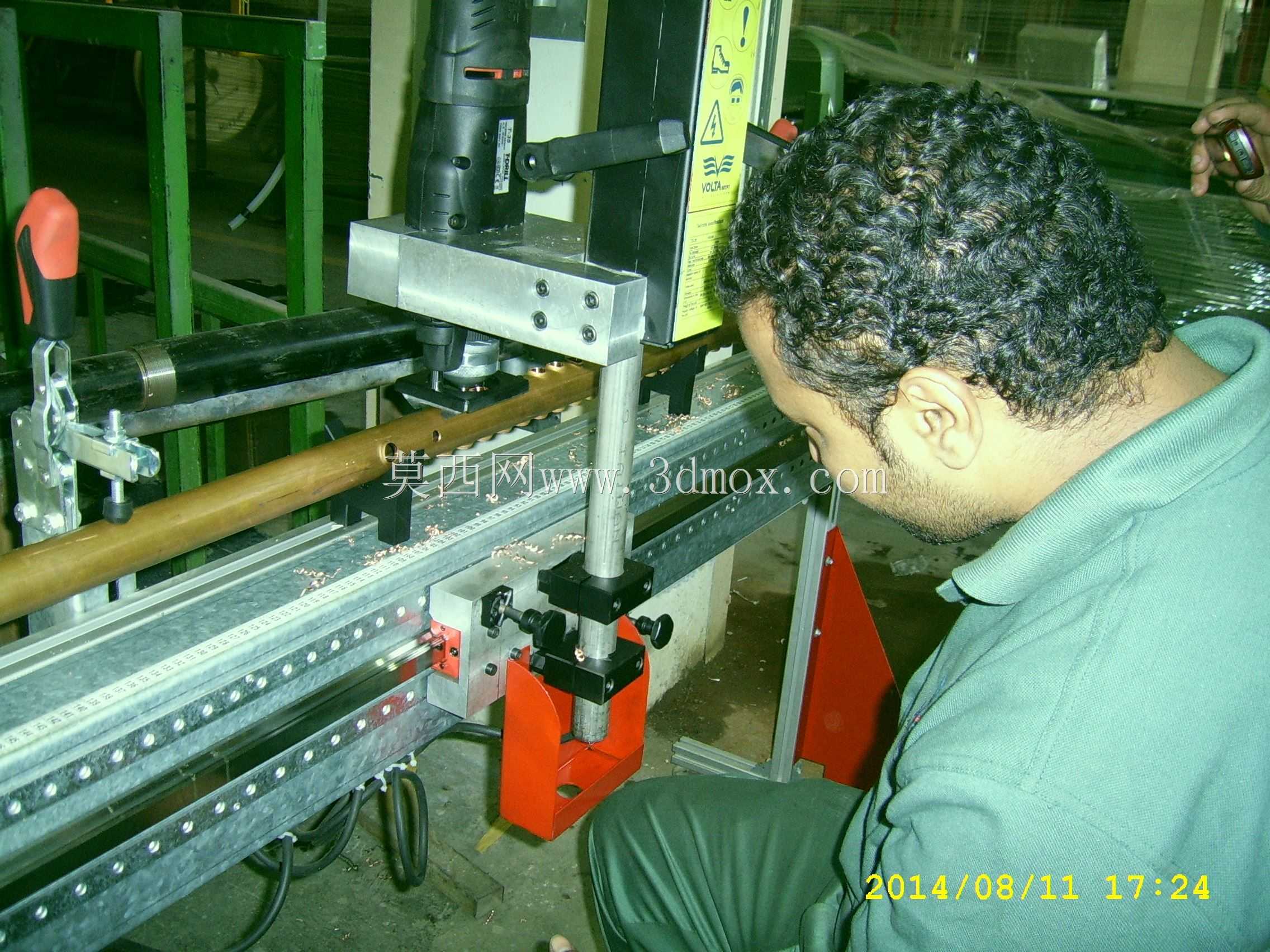

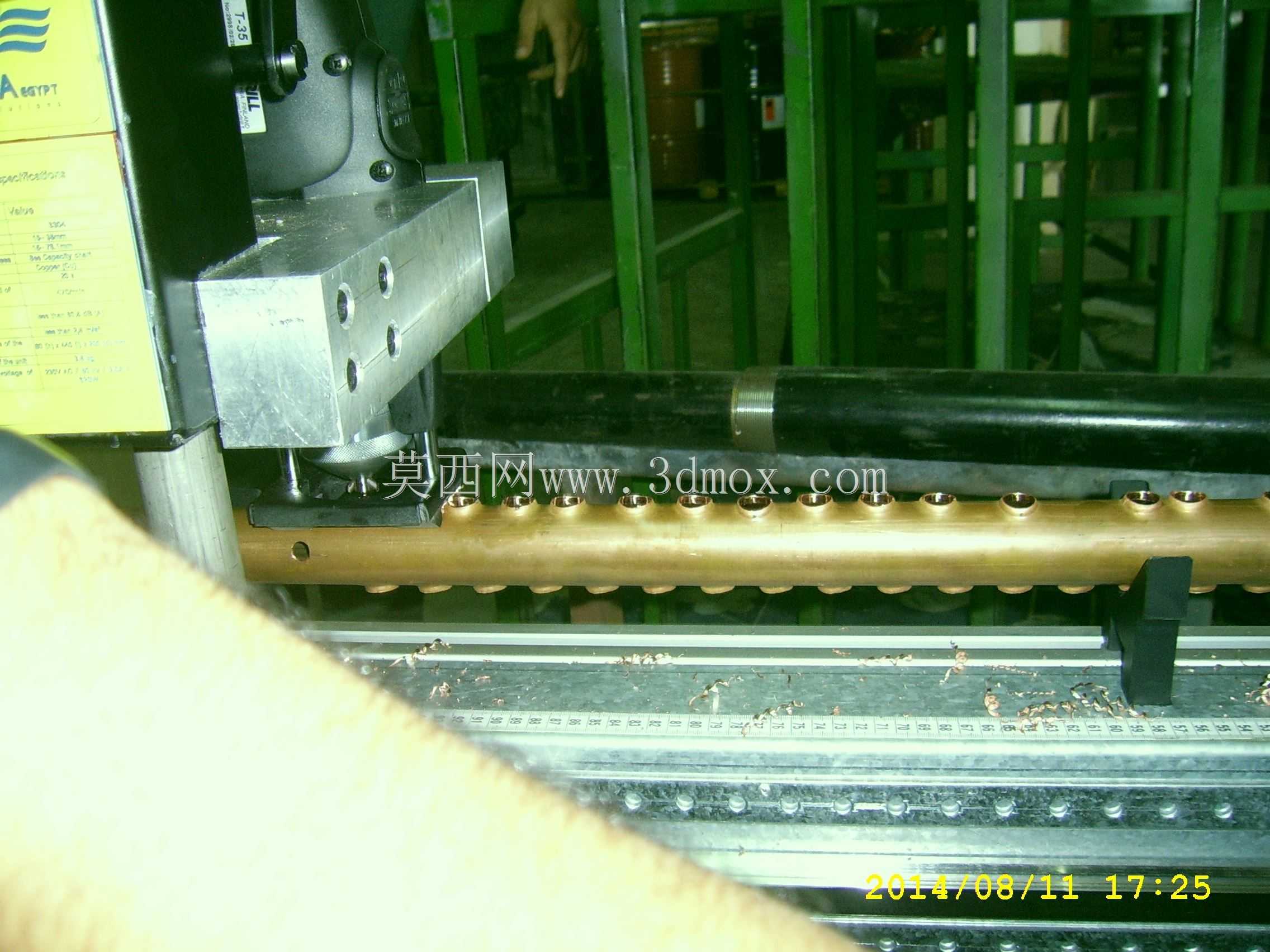

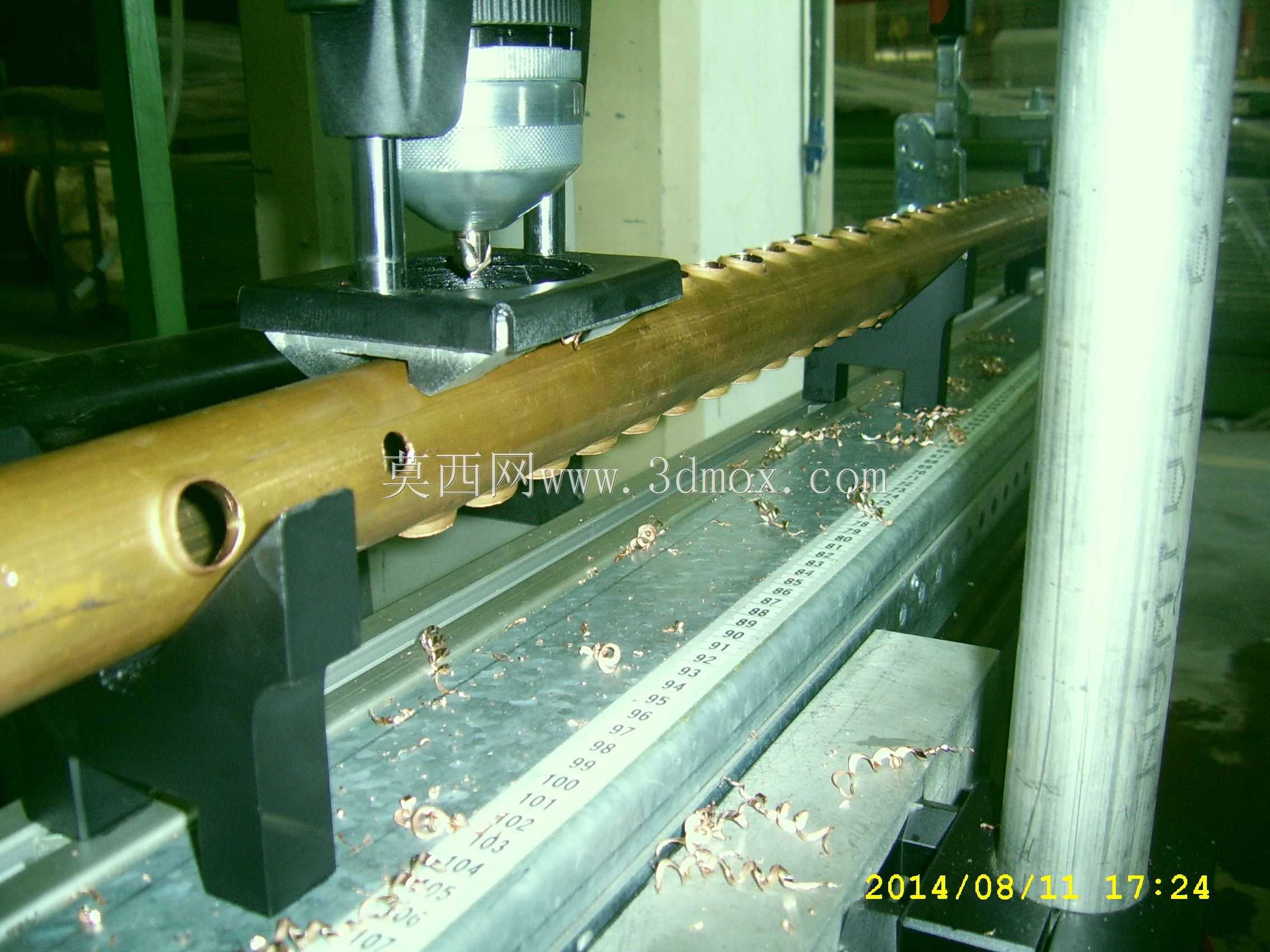

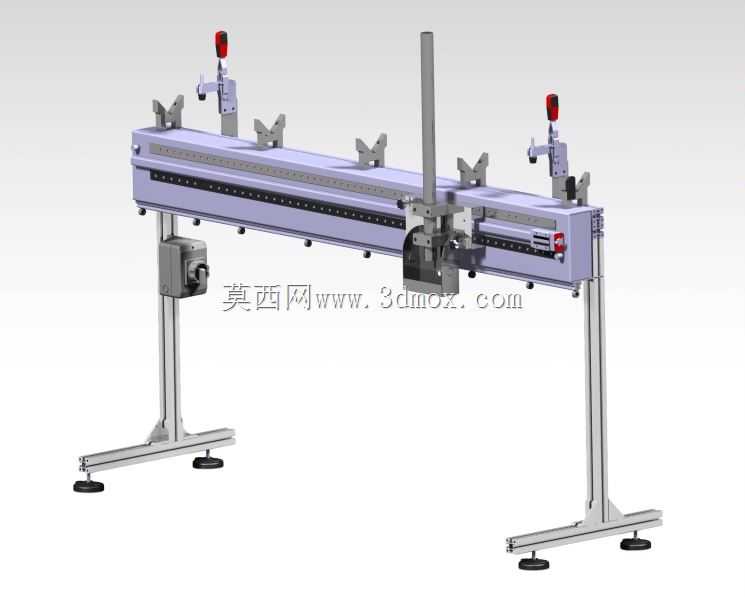

在型材加工、五金构件批量钻削作业场景里，这类支撑定位工装的应用覆盖了从门窗铝型材加工、小型钢结构件预制到非标设备长杆件二次机加工的多个环节，核心作用是解决长尺寸条形工件钻削过程中易变形、定位基准偏移、孔位同轴度差的常见问题。不同于台钻配套的通用平口钳，该工装针对长度超过1米的细长条形工件做了专门的结构适配，整体采用双立柱落地支撑结构，两根立式支撑柱底部搭配带调平脚杯的卧式底脚，安装时可通过脚杯调节整体水平度，抵消地面不平整带来的基准倾斜，底脚的横向跨度控制在400mm左右，保证工装在钻削轴向力作用下不会出现侧翻或滑移。工装的核心承载梁为一体化挤压铝型材结构，梁体长度方向全程加工有等间距T型槽，所有定位、夹紧组件均可通过T型螺栓在槽内任意调整位置，适配不同孔位间距、不同长度的工件装夹需求，梁体的有效装夹长度覆盖1200mm范围，可满足常规民用型材、小型结构钢条的单根或多根并排装夹。梁体上配置的四个V型支撑块采用硬质阳极氧化处理，V型开口角度为90度，可适配圆形管材、矩形型材、异形条料的径向支撑，支撑块的高度统一，保证工件装夹后轴线与梁体基准面平行，避免钻削时出现孔轴线偏斜的问题。两端配置的垂直式快速夹钳为标准肘节结构，夹头位置配备聚氨酯压块，夹紧时不会刮伤工件表面，夹钳的安装座同样可沿T型槽滑动，可根据工件长度灵活调整夹紧位置，装卸工件时仅需扳动夹钳手柄即可完成松夹，单工位装夹耗时不超过10秒，适配小批量多品种的柔性加工需求。梁体中部配置的钻孔导向滑座是整个工装的核心功能部件，滑座通过直线导轨与梁体连接，可沿梁体长度方向无阻滞滑动，滑座上配备带钻套的导向孔，钻套可根据钻头直径快速更换，钻削时钻头沿钻套进给，完全避免人工划线钻孔时的孔位偏斜、钻头跑偏问题，滑座上还配备了位置锁紧手柄，调整到预设孔位后可直接锁紧滑座，保证钻削过程中导向位置不发生偏移。滑座侧面配备的竖向标尺可直接读取滑座的位置坐标，配合梁体上的刻度标识，可快速完成孔位的定位调整，无需反复测量划线，大幅缩短批量加工时的准备时间。从设计逻辑上看，该工装完全遵循模块化设计思路，所有功能组件均为独立可拆结构，V型块、夹钳、导向滑座均可单独更换，后期维护成本极低，支撑立柱与承载梁之间采用螺栓连接，可根据作业需求调整承载梁的安装高度，适配不同高度的钻床、手电钻作业场景。考虑到长工件钻削时的颤振问题，承载梁的截面做了加强筋设计，壁厚达到6mm，在1000N的轴向钻削力作用下，梁体中部的最大挠度不超过0.05mm，完全满足普通钻削加工的精度要求。工装的整体安装边界较为灵活，不需要专门的地基固定，仅需将底脚放置在平整的车间地面上，调平脚杯即可投入使用，也可通过底脚上的安装孔将整个工装固定在钳工台或专用工作台上，进一步提升整体刚性。在实际使用过程中，操作人员可先根据待加工工件的长度调整两个快速夹钳的位置，将工件放置在V型支撑块上，扳动夹钳完成夹紧，再滑动中部的导向滑座到对应孔位，锁紧后即可进行钻削作业，加工完成后松开夹钳即可取下工件，整个流程无需复杂的调校，对操作人员的技能要求较低，即使是刚接触机加工的新手也能快速加工出位置精度符合要求的孔位。针对圆形管材的钻削，V型块的自定心特性可自动找正管材的中心轴线，配合导向钻套，可有效避免管材曲面钻孔时的钻头滑移问题，大幅提升曲面钻孔的成功率，减少工件报废率。
