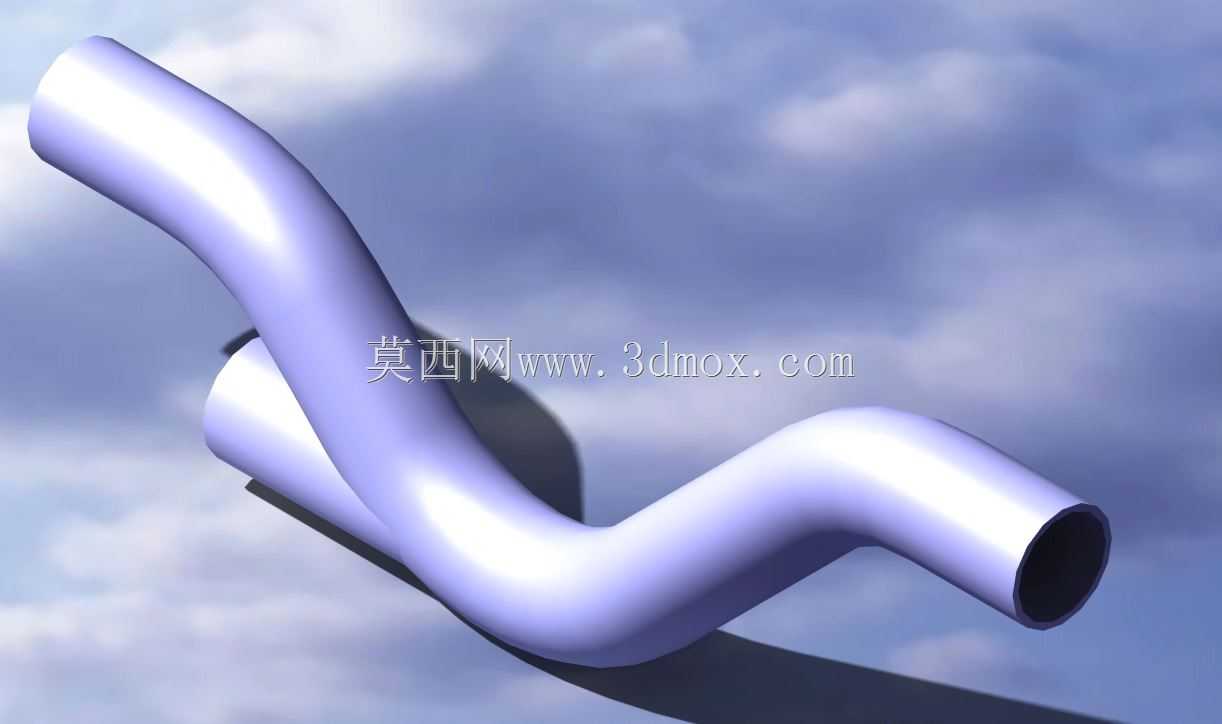

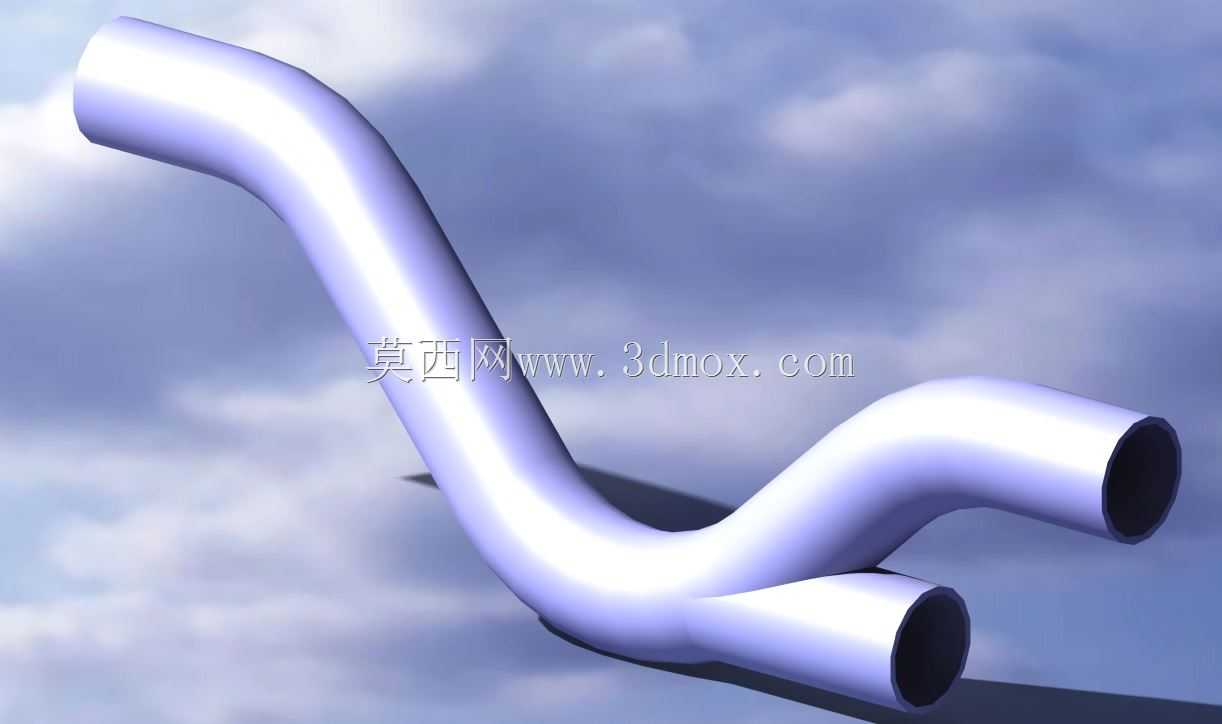

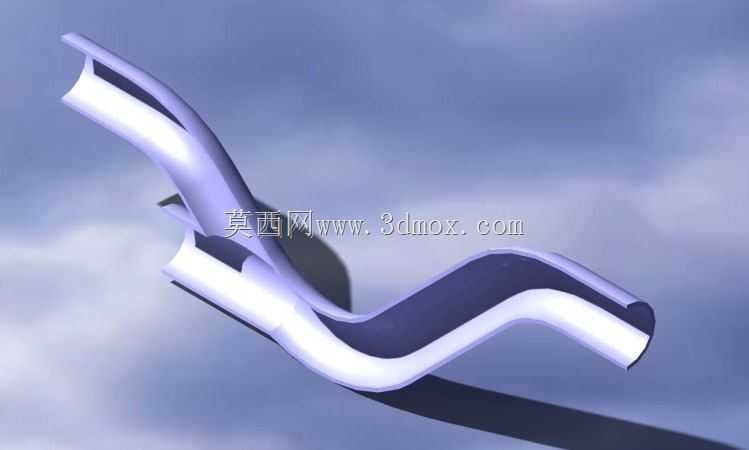

塑料空调用U形弯管结构设计

在空调系统的管路布局中，这类塑料材质的U形弯管主要承担冷媒输送路径的转向衔接作用，区别于金属弯管，塑料材质的弯管自重更轻，安装时无需额外做防锈处理，适配家用及商用空调的室内外机连接、内部管路排布场景，尤其在空间紧凑的空调机组内部，能够在有限的安装空间内完成管路的转向布设，避免管路出现直角弯折导致的冷媒流通阻力骤增问题。从实际使用场景来看，这类弯管多应用在空调的蒸发器、冷凝器周边的管路连接段，工作过程中需要耐受冷媒的长期冲刷，同时适配空调运行时的管路轻微振动，因此在结构设计阶段，首先要考虑弯管的曲率半径设置，曲率过小会导致管路内壁弯折处出现应力集中，长期受冷媒压力作用容易出现开裂泄漏，曲率过大则会占用过多安装空间，无法适配紧凑的机组内部布局，本次设计的弯管采用渐变曲率的过渡形式，在弯折段的曲率从两端接口向弯折中点平滑过渡，既保证了管路内部流道的顺畅，减少冷媒流动时的紊流产生，也将整体安装占用空间控制在合理范围内。从安装边界来看，弯管两端的接口采用等径设计，可直接与同规格的塑料管路或金属管路通过卡接、热熔方式连接，接口处的壁厚做了局部加厚处理，避免安装时施力过大导致接口开裂，同时接口端面做了平面度处理，保证连接后的密封性能，减少冷媒泄漏的风险。弯管的整体壁厚采用均匀化设计，仅在弯折处的外侧做了微量的壁厚补偿，因为塑料弯管在成型过程中，弯折外侧的材料会在成型时出现拉伸减薄，提前在设计阶段预留壁厚补偿量，能够保证成型后弯管整体的壁厚偏差控制在允许范围内，避免局部壁厚过薄导致的承压能力不足。在功能特性上，这类塑料弯管的内壁光滑度较高，相比金属弯管能够减少冷媒流动时的阻力损失，提升空调系统的换热效率，同时塑料材质本身的导热系数较低，能够减少管路输送过程中的冷量损耗，一定程度上降低空调的能耗。设计过程中还需要考虑弯管的安装固定点设置，在弯管的两个平直段分别预留了卡箍安装位，安装时可通过塑料卡箍将弯管固定在机组的安装支架上，避免空调运行时的振动导致弯管移位、接口松脱，卡箍安装位的位置经过反复校核，避开了弯管的应力集中区域，防止固定时的夹紧力导致弯管变形。另外，弯管的弯折角度经过实际管路布局的适配，并非标准的180度回转，而是根据空调内部的管路走向做了微调，能够直接对接两端的管路接口，无需额外增加转接段，减少了管路的连接节点，也就降低了潜在的泄漏点。从材料适配的角度，这类弯管采用耐冷媒腐蚀的塑料材质，能够长期耐受空调系统内冷媒及冷冻油的侵蚀，不会出现材质溶胀、开裂的问题，同时材料的耐温范围覆盖空调运行时的管路温度区间，无论是制冷时的低温状态还是制热时的较高温度，都能保持结构强度的稳定，不会出现软化变形的情况。在实际选型应用中，需要根据空调系统的管路通径、冷媒工作压力、安装空间尺寸来匹配对应的弯管规格，这类弯管的流道通径与两端连接管路保持一致，不会出现通径突变导致的冷媒流动异常，整体结构没有多余的凸起或死角，能够避免管路内部积存冷冻油，保证空调系统长期运行时的冷媒循环顺畅。
