管材对位切割专用工装设备结构设计

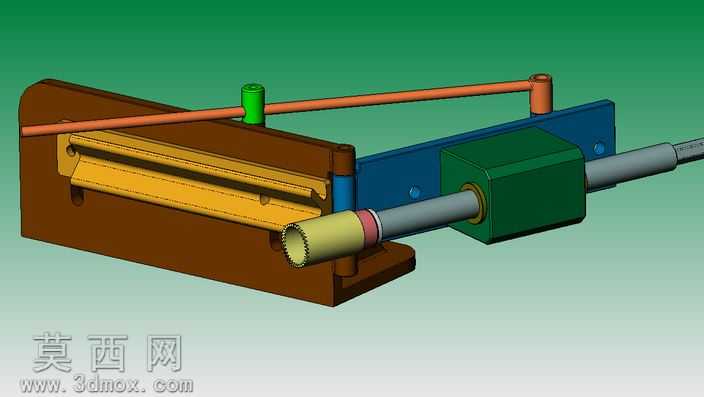

本作品为针对管状工件裁切作业设计的专用对位切割工装三维模型，整体采用SolidWorks完成全参数化建模，通过装配体约束还原设备真实的运动逻辑与装配关系，建模过程中对各功能部件的配合公差、运动行程做了符合实际加工需求的参数设定，可直接用于工程出图或结构优化参考。模型渲染阶段采用贴合工业设备的材质表现：基座与定位承载部件赋予深棕色酚醛树脂类耐磨非金属材质，模拟实际工装中采用的绝缘耐磨基材特性；滑动导向与支撑结构赋予蓝色阳极氧化铝材质，兼顾轻量化与结构强度表现；进给传动与执行裁切的核心部件赋予深绿色铸钢材质，还原重载功能部件的金属质感；传动杆、进给轴等回转类零件赋予抛光钢材质，裁切执行端的刀头部位做了锯齿结构的细节建模，搭配金属切削刃的材质表现，直观呈现裁切功能的实现逻辑。结构设计上，该工装采用分体式模块化布局：底部为一体化承载基座，开设与管材走向匹配的定位槽，槽内设置可适配不同管径的柔性衬垫结构，保证管材装夹时的同轴度；上方设置横向传动压杆，通过绿色立柱导向座实现垂直方向的压紧限位，配合基座定位槽完成管材的周向固定，避免裁切过程中管材出现窜动偏移；侧向设置进给滑移模组，蓝色导向板与基座通过滑轨连接，可沿管材轴向调整位置，适配不同长度的裁切需求；绿色箱体为裁切动力头安装座，内部预留动力组件安装空间，前端伸出的空心轴可穿入待切管材，轴端安装环形裁切刀具，进给过程中通过回转进给完成管材的环切作业，相比传统锯片切割可有效减少管口毛刺，保证裁切断面的平整度。设计思路围绕管材裁切的对位精度需求展开，通过多点定位约束消除管材装夹的自由度，将定位、压紧、裁切进给功能集成在同一工装基座上，无需额外找正即可完成管材的精准对位裁切，可适配金属薄壁管、塑料管材等多种管状工件的小批量裁切作业，模型完整还原了各部件的连接关系与运动路径，可用于工装设计参考、教学演示或二次优化开发。
