电线弯曲加工专用工装设备三维结构

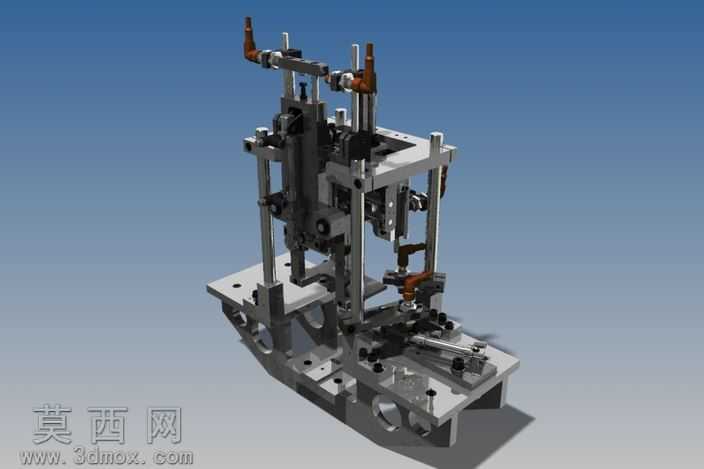

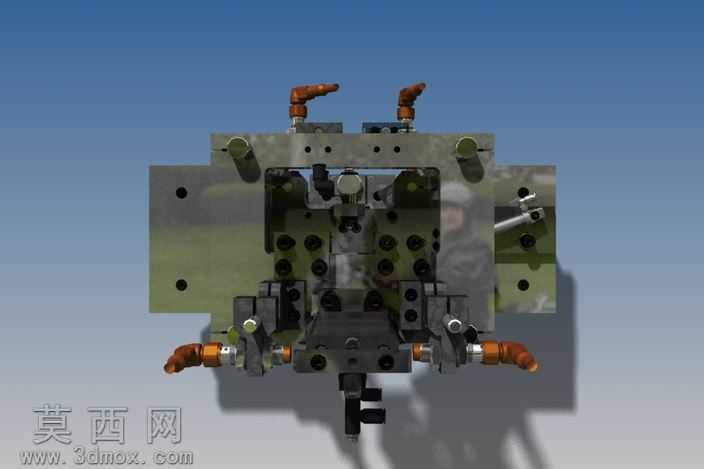

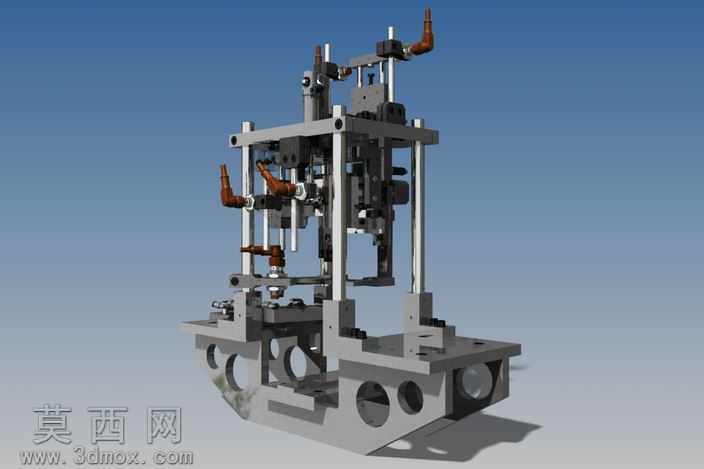

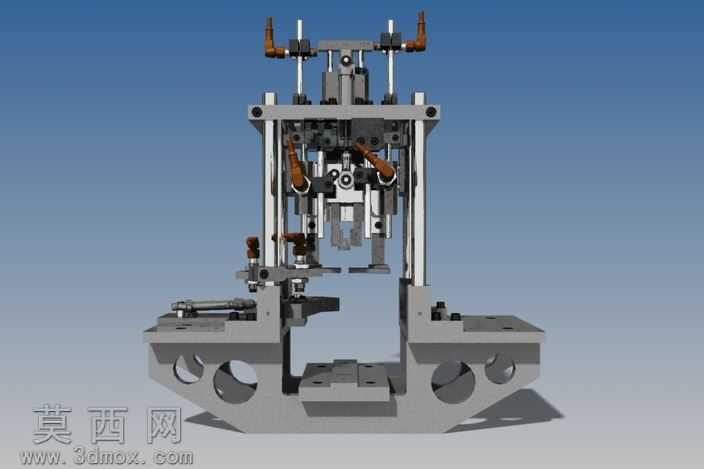

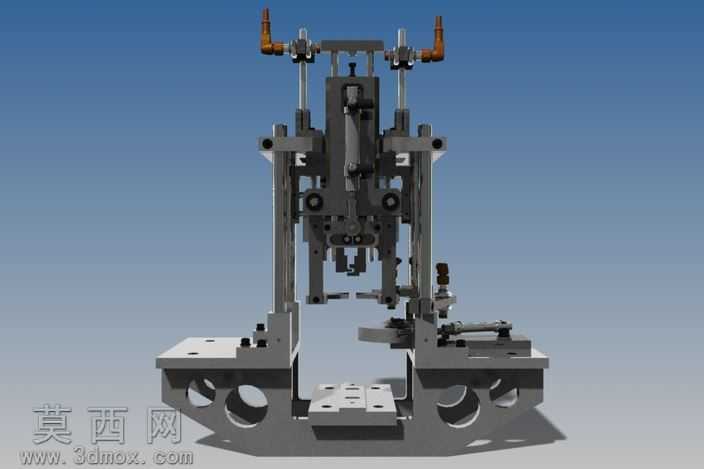

本模型为电线弯曲加工专用工装设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工工装的设计规范，对每一处装配结构、运动部件都进行了精准的尺寸约束与配合校验，确保各组件的装配关系符合实际生产装配逻辑。模型整体采用立式框架式布局，底部为一体化加工的安装基座，基座上预留了多组定位安装孔位，可直接适配生产线的标准安装工位，保障工装运行时的整体稳定性。框架主体采用立式立柱搭配横向支撑板的结构，立柱上设置有可调节的导轨安装位，可根据不同线径、不同弯曲半径的加工需求，调整执行组件的工作行程与定位位置。模型的执行端集成了多组定位夹紧机构与折弯执行组件，夹紧机构采用仿形定位块设计，可在电线送入工位后快速完成线材的夹持固定，避免折弯过程中线材出现移位、窜动导致的加工精度偏差；折弯执行组件搭配了气动驱动接口预留位，可适配工厂常规气动动力源完成自动化折弯动作，同时设置了多组行程限位结构，可精准控制折弯角度，保障每一件加工线材的弯曲角度一致性。在材质渲染表现上，模型对不同功能部件做了差异化的材质区分：基座与框架主体采用磨砂金属材质模拟铸铁或阳极氧化铝合金的表面质感，传动杆件与夹紧定位部件采用亮面金属材质模拟精加工钢材的表面效果，气动接头部分采用铜质金属材质还原真实配件的外观特征，操作手柄部位采用深色防滑塑胶材质，整体渲染效果层次分明，可清晰区分不同功能模块的结构边界。设计过程中充分考虑了工装的调试便捷性与维护性，所有可拆卸的连接部位都预留了操作空间，易损耗的夹紧定位块设计为快拆式结构，无需拆解整体框架即可完成易损件的更换，大幅降低设备日常维护的时间成本。整体结构紧凑，功能分区明确，可直接用于线材加工工位的方案展示、结构验证以及生产前的装配模拟，也可作为同类线材折弯工装设计的参考原型，帮助设计人员快速完成同类型设备的结构优化与方案迭代。
