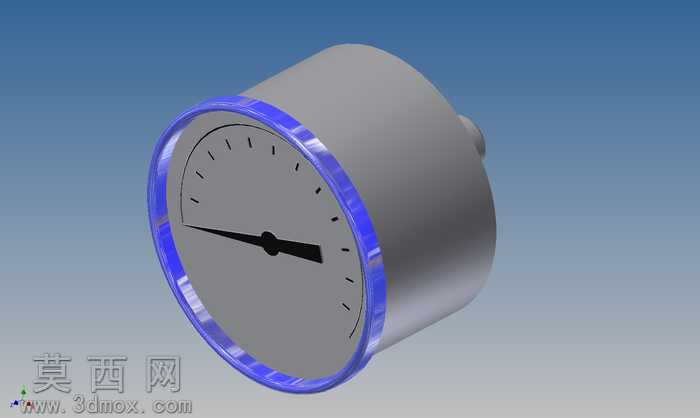

甘油填充式6000PSI面板压力表三维设计

本作品为2.5英寸规格的6000PSI量程压力表三维建模成果，整体采用轴向中心连接的面板安装结构设计，适配工业设备面板的嵌入式安装场景。建模过程中首先完成主体壳体的基础轮廓搭建，采用回转特征构建圆柱形金属壳体，壳体尾部预留压力介质接入的连接端结构，保证与外部压力管路的对接形态符合实际产品的装配逻辑。表盘部分采用平面草图绘制刻度标识，通过环形阵列完成均匀分布的刻度线排布，搭配中心旋转轴与指针的装配约束，还原压力表指针偏转指示压力的核心结构形态。表圈部分采用半透明蓝色边框材质，建模时通过薄壁拉伸与边缘倒圆角处理，还原面板边框的包裹式结构，同时区分出表圈与金属壳体的材质边界。内部填充结构按照甘油填充型压力表的设计特点，在壳体与表盘之间预留密封填充腔体，还原耐震压力表的内部结构特征，适配高压工况下的阻尼减震需求。材质渲染阶段，主体壳体赋予哑光金属材质模拟不锈钢壳体质感，表圈赋予半透明蓝色塑料材质还原防护边框的视觉效果，表盘采用哑光灰白色基底搭配黑色刻度与指针，保证读数区域的视觉清晰度，指针部分做细长拉伸处理并添加中心轴的凸台结构，还原真实指针的配重与转动形态。建模过程中严格遵循NOSHOK品牌同规格压力表的结构比例，各部件的装配间隙、边缘倒角均参考实物参数设置，中心连接端的螺纹结构做简化示意处理，既保证整体外观的还原度，也兼顾模型的轻量化展示需求。整体结构分为壳体总成、表盘刻度总成、指针总成、面板边框总成四个可拆分模块，各模块之间通过同轴心、面重合的装配约束组合为完整产品，清晰展现面板式耐震压力表的外部形态与核心结构组成，可用于工业仪表展示、设备装配示意等场景的三维素材使用。
