三角框架式多吊点连接吊具结构

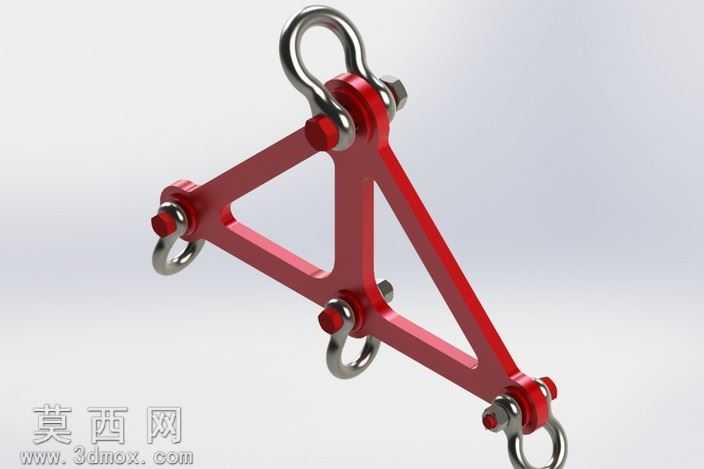

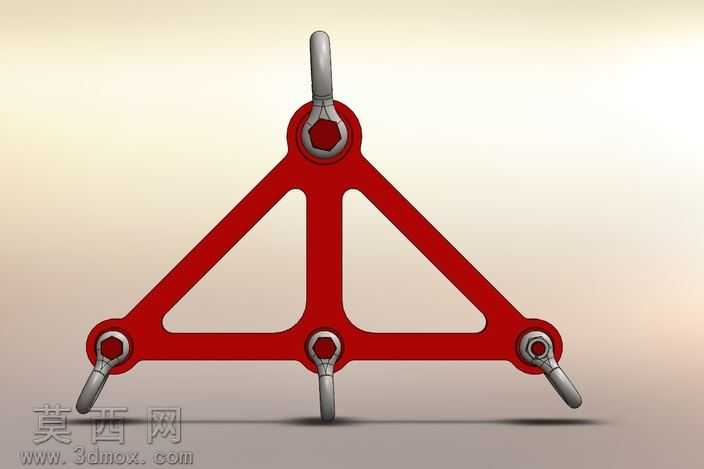

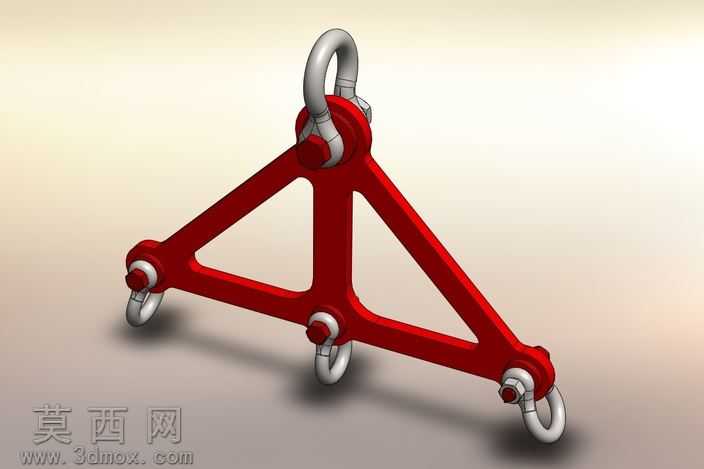

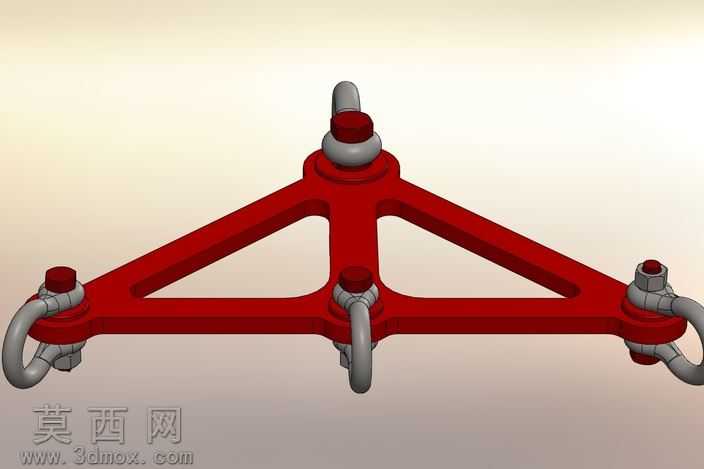

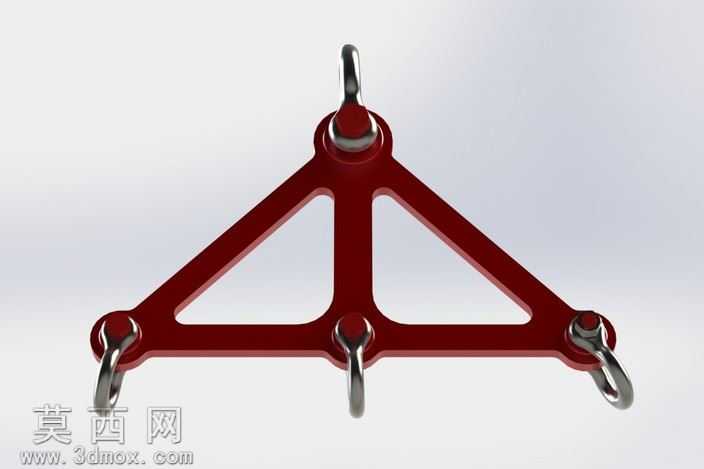

该作品为三角构型的多吊点连接承载吊具，采用三维参数化建模方式完成全结构设计，建模过程中对各零件的装配公差、配合间隙进行了精准设定，确保各部件可实现无干涉组装。整体结构以等边三角形框架作为核心承载基体，框架杆件采用等截面实心型材构型，三个角点位置分别设计了同轴铰接装配结构，通过带锁紧螺母的铰接销轴将红色框架主体与端部的连接吊环实现可转动连接，每个角点的铰接结构都配置了轴肩定位与防松锁紧结构，避免吊装作业过程中销轴脱出、连接松动的问题。渲染阶段对不同部件赋予了差异化材质：框架主体采用高饱和度红色金属烤漆材质，模拟工业起重吊具常用的警示涂装效果，表面设置了细微的颗粒质感与均匀反光特性，还原真实工业漆面的视觉表现；铰接销轴、锁紧螺母采用镀锌高强度钢材材质，表面呈现冷调金属光泽，带有细微的机加工纹理；端部吊环采用锻造不锈钢材质，表面设置了拉丝处理质感，金属反光层次丰富，同时渲染时添加了柔和的环境光遮蔽效果，清晰凸显各部件的装配层次与结构边界。设计思路上采用三角形稳定力学构型，利用三角形结构的受力稳定性，将单点吊装的载荷均匀分散到三个连接吊点，有效降低单个连接位置的应力集中问题，铰接式吊环设计可自适应不同吊装角度的载荷方向，避免吊环受侧向弯矩产生变形，整体结构可用于润滑设备压力堆栈作业过程中的安全组装吊装，为相关作业提供稳定可靠的多点连接承载方案，建模时对所有受力部位的圆角过渡、壁厚参数都进行了优化，在保证结构强度的前提下尽可能控制整体重量，兼顾承载性能与使用便捷性。
