1-5/8英寸支柱通道用带孔滑动槽台车结构

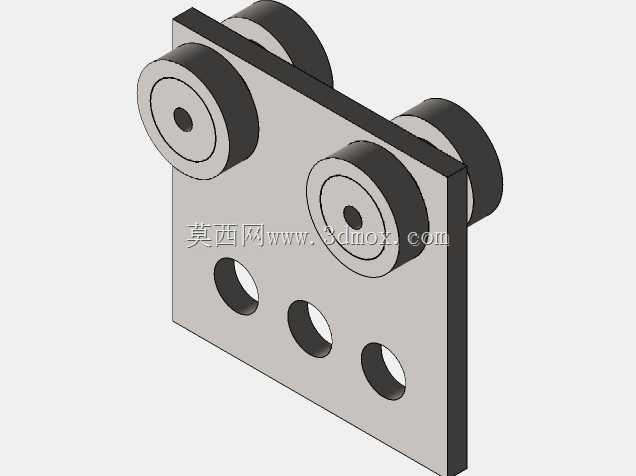

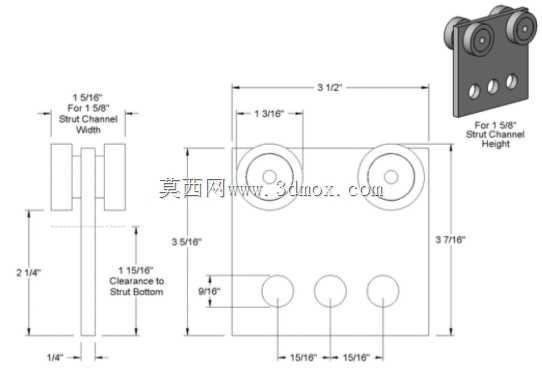

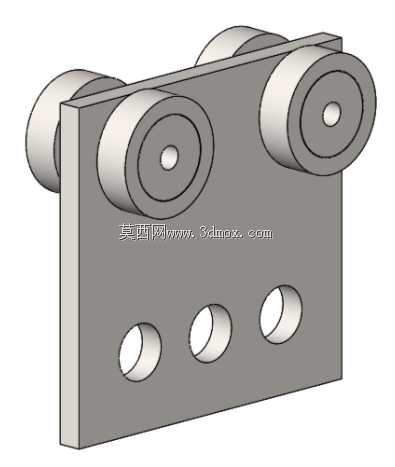

在重型管线铺设、工业厂房架空支柱排布、矿井巷道支护构件安装这类现场作业场景里，作业人员经常需要沿预设的C型或者J型截面支柱通道移送吊具、钩环类挂载构件，普通的吊装滑车要么适配的通道截面不匹配，容易在滑动过程中出现卡滞、脱轨的问题，要么挂载接口的设计没有预留足够的连接空间，没法快速和现场通用的吊钩、钩环完成对接，这台滑动槽台车就是专门针对1-5/8英寸规格的支柱通道设计的滑动承载构件。从结构设计逻辑来看，台车的核心承载基体是一块带安装孔的垂直直板，这块直板的厚度经过载荷校核，能够承受常规管线挂载、小型构件移送过程中的竖向载荷，不会在长期往复滑动后出现板面翘曲变形的问题；直板上开设的三个等直径通孔，是专门预留的挂载连接位，作业时可以根据挂载构件的重心位置，选择对应的孔位穿装销轴或者连接螺栓，直接和吊钩、钩环完成刚性连接，不需要额外加装转接板件，能减少现场安装的配件数量，降低装配复杂度。直板朝向通道内壁的一侧，均匀布置了四个带台阶的圆柱滚轮，滚轮的外圆轮廓完全匹配1-5/8英寸支柱通道J型轮廓的内边缘尺寸，滚轮的安装轴和垂直直板保持垂直，保证滚轮滚动时的轴线和通道走向平行，滑动过程中四个滚轮同时和通道内边缘接触，受力均匀，不会出现偏载导致的滚轮卡滞问题；滚轮和直板之间预留了足够的转动间隙，不会因为直板加工的平面度误差影响滚轮的自由转动，即使通道内壁存在少量的加工毛刺或者安装错位，滚轮也能通过微小的位置自适应调整，保证滑动过程顺畅。从安装边界来看，这台台车的整体外轮廓宽度完全适配1-5/8英寸支柱通道的内部净宽，安装时不需要对现有通道做任何切割、扩孔改造，只需要从通道的端部开口将台车整体推入，滚轮就会自动卡入J型轮廓的内边缘轨道，推入到指定作业位置后就可以直接挂载构件使用；直板上的三个通孔的孔位间距经过优化，不管是挂载单个吊点的吊钩，还是挂载双点连接的钩环组，都能找到对应的孔位满足安装需求，孔的直径匹配现场常用的M12、M16规格连接销轴，不需要额外加工扩孔。在实际使用过程中，这种刚性结构的槽台车相比传统的铰接式滑车，整体的晃动量更小，当挂载的构件沿通道滑动时，垂直直板不会出现左右摆转的问题，能够保证挂载构件的移送轨迹稳定，尤其适合在需要精准对位的管线对接、构件安装工位使用；滚轮采用的是耐磨的金属材质，长期在钢制支柱通道内滚动也不会出现过度磨损导致的间隙变大问题，维护时只需要定期检查滚轮的转动灵活性，在滚轮轴位置加注少量润滑脂就可以长期使用，不需要频繁更换易损配件。设计过程中，针对通道内可能存在的焊缝凸起、拼接错位等现场常见问题，滚轮的外圆边缘做了小角度的倒角处理，当台车滑动经过通道拼接位置时，倒角能够引导滚轮顺利越过凸起位置，不会出现硬卡停滞的情况；垂直直板的边缘也做了圆角处理，避免安装和滑动过程中直板边缘刮擦通道内壁的防腐涂层，减少对现有支柱构件的表面损伤。
