工字钢用支柱通道折弯夹装固定支架

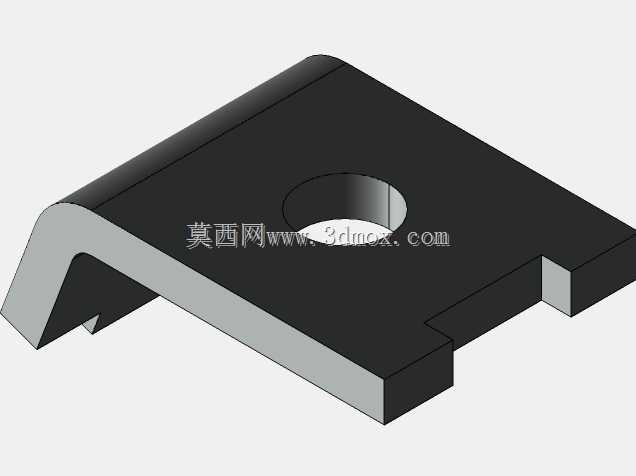

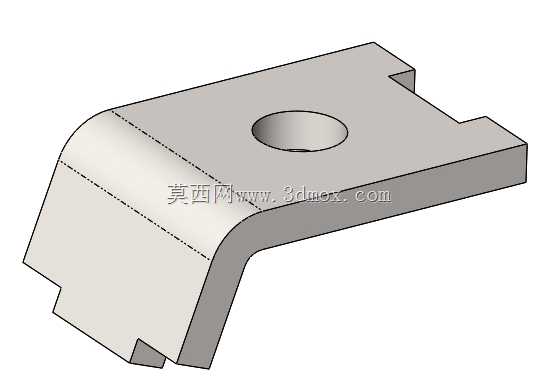

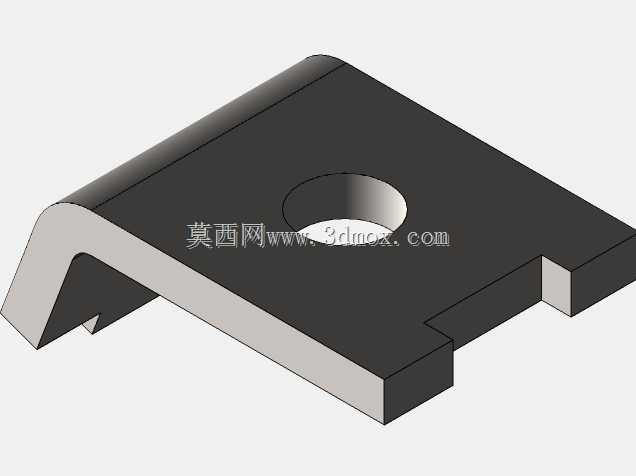

在工业管线铺设、车间线缆桥架架设、轻型辅助构件挂载的现场施工场景里，经常会遇到需要在工字钢主梁上加装附属构件的需求，这类场景下不能在主梁上随意钻孔焊接，避免破坏工字钢的截面力学性能，影响整体承重结构的强度储备，这时候就需要用到这类卡装式的夹支架来完成无损伤固定。这款夹支架整体采用折弯成型的刚性板材加工，主体结构为L形折弯构型，其中水平段的板面上加工有一个贯通的圆形安装孔，用来穿装固定螺栓，竖直段与水平段的折弯处做了圆弧过渡处理，避免折弯处应力集中导致长期受载后出现开裂变形。水平段的两个侧边都加工有内凹的卡口结构，卡口的尺寸刚好匹配标准工字钢的翼缘厚度，安装时可以直接将卡口卡在工字钢的翼缘边缘，实现水平方向的限位，不需要额外做定位调整，单人即可完成对位操作，大幅降低高空作业时的安装难度。竖直段的下端同样加工有匹配工字钢另一侧翼缘的卡口，安装到位后上下卡口会同时卡在工字钢翼缘的两侧，配合穿装在中间安装孔的3/8-16规格螺栓，以及配套的1-5/8"规格通道螺母，拧紧后就可以将整个支架牢牢锁固在工字钢的翼缘上，不会出现沿工字钢长度方向或者垂直翼缘方向的窜动。这类支架的安装边界需要提前匹配对应工字钢的型号，卡口的开槽宽度、折弯段的垂直高度都要和所选工字钢的翼缘宽度、翼缘厚度完全适配，否则会出现卡装间隙过大导致锁不紧，或者卡口尺寸过小无法卡入的问题。设计这类支架的时候，首先要核算挂载载荷，根据需要挂载的管线、桥架或者附属构件的总重量，选择对应厚度的板材，保证支架在额定载荷下的变形量在允许范围内，不会出现永久塑性变形；其次折弯处的内R角要根据板材厚度选取合理值，通常取板材厚度的1到1.5倍，避免折弯时出现外侧板材拉裂、内侧起皱的问题；另外安装孔的位置要设置在水平段的中心区域，保证螺栓锁紧时的压紧力均匀分布在两侧的卡口接触面上，避免单侧受力导致支架倾斜。在实际使用场景中，这类支架可以沿工字钢的长度方向任意调整位置，不需要提前预留安装点位，对于后期管线改造、新增挂载点位的场景适配性极强，相比传统的焊接固定方式，不会对工字钢母材造成热损伤，拆卸调整后也不会在主梁上留下焊疤残留，特别适合装配式车间、模块化管线系统的快速搭建。支架的刚性结构设计可以保证在长期受载下不会出现松脱，即使在设备运行带来的小幅振动环境下，配合防松垫圈使用也能保持稳定的夹紧力，不会出现位置偏移。另外支架的折弯构型刚好可以在工字钢翼缘外侧形成一个垂直的安装基准面，用来固定通道导管、线缆桥架的横担或者其他轻型附属构件，不需要额外加装转接件，减少了安装环节的零件数量，降低了整体的施工成本。在建模过程中，需要重点还原卡口的尺寸公差、折弯处的圆弧过渡、安装孔的位置精度，保证模型导出后可以直接用于工程出图或者数控加工，卡口的配合面要做合理的公差预留，避免实际加工后出现装配干涉，安装孔的孔径要比所选螺栓的公称直径大0.5到1mm，补偿安装时的少量对位偏差。
