横梁夹持式电缆导管敷设支撑构件

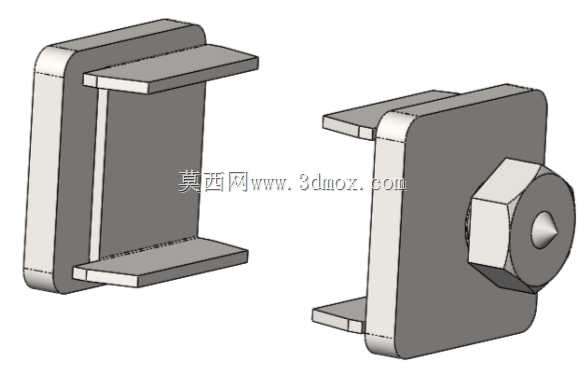

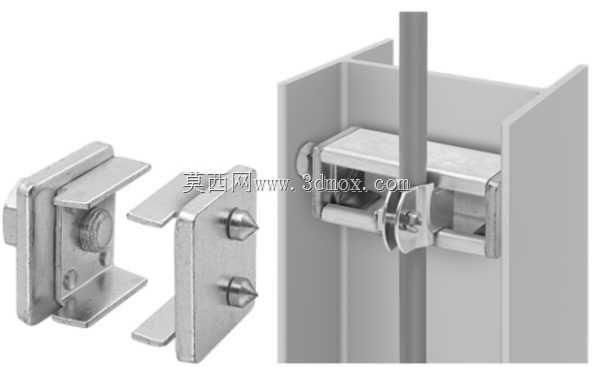

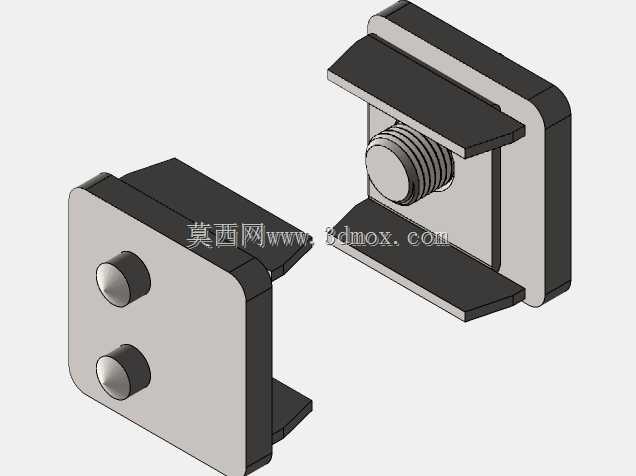

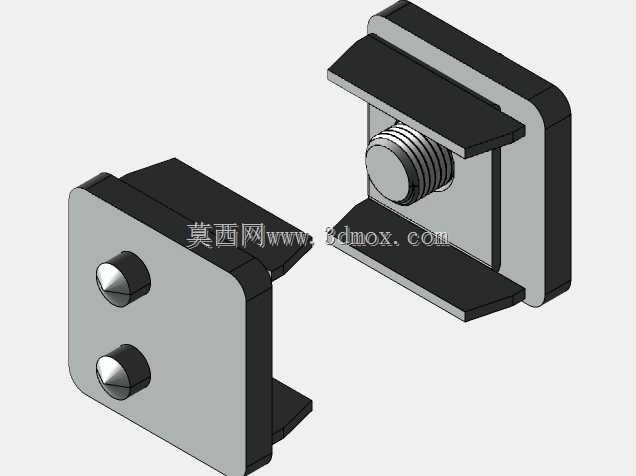

在工业厂房线缆布设、设备机架管线排布、临时施工供电线路架设等场景中，常遇到无法在现有横梁结构上钻孔加工的工况，这类场景下传统的打孔固定管卡、焊接支架等方案不仅会破坏原有结构的力学完整性，还会大幅提升施工周期与改造成本，尤其在已投产车间的技改项目、可拆卸式模块化机架的管线配套中，无损伤安装的管线支撑构件一直是现场施工与结构设计人员的刚需选型部件。这款支撑槽梁支座正是针对这类无孔安装需求开发的夹持式支撑构件，核心功能是在不破坏横梁本体结构的前提下，为沿梁敷设的电缆、柔性导管、小型气液管路提供稳定的支撑固定点位。从结构设计逻辑来看，该构件采用分体式C型夹座配合顶紧螺栓的结构形式，C型夹座的开口尺寸适配开口短1英寸至1-1/2英寸的常规型钢横梁，安装时无需额外加工，仅需将夹座跨卡在横梁翼缘位置，转动侧部的六角头螺栓，螺栓前端的顶紧端会逐步抵靠在横梁翼缘的另一侧表面，随着螺栓扭矩的施加，夹座与横梁接触面的正压力持续提升，依靠接触面间的静摩擦力实现支座整体与横梁的刚性固定，整套安装过程无需焊接、无需钻孔，单人采用常规扳手即可完成操作，大幅降低现场施工的人力与时间成本。夹座上部集成的双平行托板形成了支柱通道结构，通道的宽度与深度尺寸经过匹配设计，可直接承插对应规格的支柱槽段，支柱槽段可沿梁的长度方向根据管线排布需求灵活调整位置，待位置确定后可通过配套紧固件完成支柱与支座的锁止固定，沿梁排布的电缆、导管可直接敷设在支柱槽内，避免管线直接与横梁棱角接触产生磨损，同时规整的排布形式也便于后期的线路检修与扩容。从力学性能设计来看，该支座的额定承载能力可达500磅，足够支撑常规工业场景下多根控制电缆、小型气动导管的总重量，夹座与横梁接触的表面采用了平面贴合设计，避免点接触造成的应力集中，同时在螺栓顶紧端做了圆角过渡处理，防止顶紧过程中对横梁表面的防腐涂层造成划伤破坏，长期使用也不会出现锈蚀隐患。在安装边界方面，该支座对横梁的截面形式有较好的适配性，除了常规的槽钢、工字钢翼缘外，对于厚度在适配范围内的矩形钢管、角钢边也可实现可靠夹持，夹座本体采用刚性结构设计，正常受力状态下不会出现开口形变导致的滑脱问题，侧部螺栓的拧紧扭矩参考常规紧固件的施工规范即可，无需额外的扭矩校准操作，对于现场施工人员的技能要求较低。在实际工程应用中，这类支座常被用于自动化生产线的顶部线缆布设、仓储货架的照明线路敷设、临时展会的供电管线架设等场景，相比传统的固定支架，其可拆卸、可移位的特性能够很好地适配产线迭代、布局调整时的管线改道需求，拆除后不会在原有横梁上留下焊疤、钻孔等永久性损伤，对于租赁厂房、模块化设备的配套而言具备极高的应用价值。从三维建模的角度来看，该构件的建模过程需要重点关注C型夹座的开口尺寸公差、螺栓顶紧行程的范围、上部托板的平行度要求，这些尺寸参数直接影响到现场安装的适配性与夹持可靠性，建模时需要预留合理的装配间隙，避免实际生产后出现夹座无法卡入横梁、螺栓顶紧行程不足等问题，同时接触面的粗糙度要求也需要在工程图中明确标注，保证足够的摩擦系数以达到设计承载能力。
