商用制冷螺杆式压缩机组结构设计

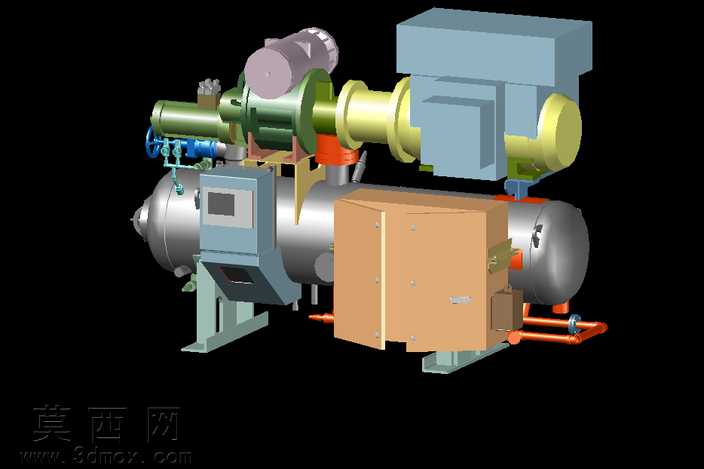

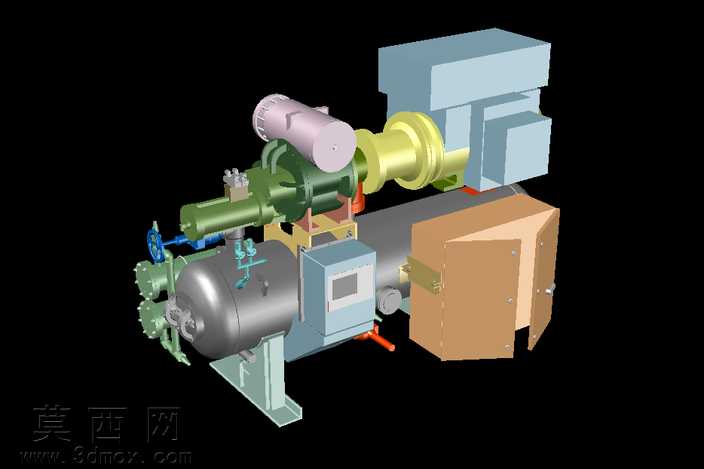

本模型为商用制冷场景使用的螺杆式压缩机组三维设计成果，建模过程严格遵循制冷螺杆压缩机的实际工程结构逻辑，采用自底向上的装配建模思路完成全组件搭建。首先完成核心螺杆压缩主机的参数化建模，精准还原阴阳螺杆转子的型线特征、啮合间隙与壳体包容结构，确保转子运动副的装配关系符合实际运行工况；随后依次完成驱动电机、联轴器传动组件、油分离罐体、油路控制阀组、吸气排气法兰、电控箱体、机组底座、检修门板等附属部件的独立建模，每个部件均按照实物的尺寸比例、装配定位关系完成约束装配，还原了机组上各类管路接头、阀门手柄、接线端口、视液镜等细节结构。材质渲染阶段针对不同部件的实际材质属性进行区分设置：螺杆主机壳体、油分罐体采用金属哑光铸铁材质，驱动电机端盖与机壳做深灰金属漆质感处理，管路阀门根据功能区分黄铜、铸钢材质表现，检修门板采用米黄色金属喷塑材质，底座支架做浅灰防锈漆质感，电控箱面板添加显示屏、操作按钮的细节贴图，整体渲染效果贴近商用制冷螺杆机组的真实工业外观。结构设计上充分考虑商用制冷机组的实际布局逻辑，将驱动部件与压缩主机水平同轴布置，油分离罐体设置于主机侧下方实现油气高效分离，油路阀组集中排布于主机侧方便于检修操作，电控箱独立布置于机组侧部避免管路干涉，检修门板采用铰链开合结构还原真实维护场景，底座预留安装固定孔位与减震支撑结构，整体布局紧凑合理，符合商用制冷设备的安装、运维使用需求。建模过程中对各部件的装配干涉进行了逐一校验，确保运动部件无结构冲突，固定部件连接关系准确，完整呈现了商用螺杆制冷压缩机从核心做功部件到外围辅助系统的全结构组成，可用于制冷设备结构认知、机组布局方案演示、制冷系统原理教学等场景。
