食品加工用不锈钢编织网托盘结构

这款不锈钢编织网托盘，核心应用场景集中在食品加工环节的物料承托、周转与轻度沥水工序，常见于烘焙生产线的半成品转运、净菜加工的物料沥干、肉制品预处理的承载工位，也可配套食品级清洗设备作为工件载具使用，适配多数食品车间的标准化周转节拍，不会因接触食材、清洗用水出现锈蚀掉屑问题，符合食品接触类构件的基础卫生要求。

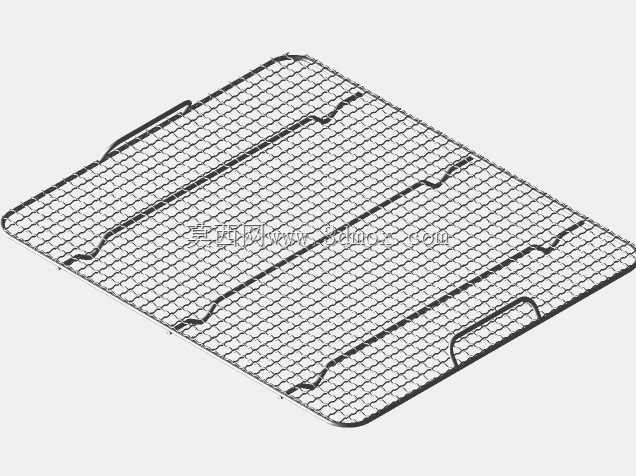

从功能特性来看，主体采用多弯编织网结构，区别于平面冲孔托盘的刚性短板，编织网的多道弯折筋位沿托盘长边、短边双向分布，网面每间隔一定距离就设置一道向上凸起的弯折加强筋，无需额外增加衬梁就能大幅提升网面整体刚度，在承托15kg以内的散状、块状食材时，网面中心挠度可控制在2mm以内，避免满载时网面下凹导致物料滑落。网面采用密纹编织结构，网孔尺寸控制在6mm*6mm，既可以保证沥水、透气的效率，又能防止小块食材从网孔掉落，同时编织节点处做了压平处理，不会出现凸起的毛刺勾挂物料或者划伤操作人员手套的问题。托盘四周采用实心不锈钢圆钢弯制成围边，围边高度为22mm，能防止物料在周转过程中从侧边滑落，围边与网面的连接节点全部做了焊接打磨处理，不存在卫生死角，方便高压水枪冲洗残留的食材残渣。托盘两侧对称设置两个一体式弯折提手，提手采用同材质圆钢弯制，向上凸起高度为35mm，提手与围边的连接位置做了圆弧过渡，操作人员佩戴防滑手套搬运时不会出现硌手问题，也能适配自动化生产线的机械手抓取定位，提手的位置精度可控制在±1mm范围内，满足自动上下料的定位要求。

设计过程中曾考量过点焊设备批量加工的方案，但小批量订单场景下，专用点焊工装的投入成本过高，单件分摊成本远超客户接受阈值，最终采用手工TIG焊接工艺完成网面与围边、提手的连接，焊接时严格控制热输入量，避免因焊接热量集中导致网面出现向上翘曲的变形，通过分段对称焊接的顺序，将焊后托盘整体平面度控制在可接受范围内，虽然存在轻微的不均匀变形，但不影响实际使用中的堆叠、输送与承载。焊后整体做钝化处理，消除焊接区域的氧化层与热影响区的材质变化，提升整体耐腐蚀性，可适配食品车间常用的次氯酸钠消毒、高温高压冲洗场景，不会出现焊接位置优先锈蚀的问题。

从安装与适配边界来看，托盘整体外形为长方形，外部轮廓尺寸适配常见的食品周转车层架间距，堆叠时相邻托盘的围边可互相嵌合，堆叠10层时整体偏移量不超过5mm，不会出现滑落风险。托盘底部四个角位置做了微凸的支撑脚，支撑脚高度为3mm，堆叠时上层托盘的支撑脚落在下层托盘的围边上，避免网面直接承受上层托盘的全部重量，防止网面受压变形。托盘整体可直接放置在带宽400mm的皮带输送机上使用，底部网面与输送带的接触面积均匀，不会出现卡滞、跑偏问题，也可配套烘干设备作为物料载盘，网面的镂空结构可保证热风上下循环，提升烘干效率。在实际使用中，该托盘可耐受-20℃到180℃的温度范围，适配冷冻暂存、高温烘干等多工序的使用需求，无需在不同工序间更换载具，减少物料周转的二次污染风险。
