极微位移差动螺旋调节工装结构

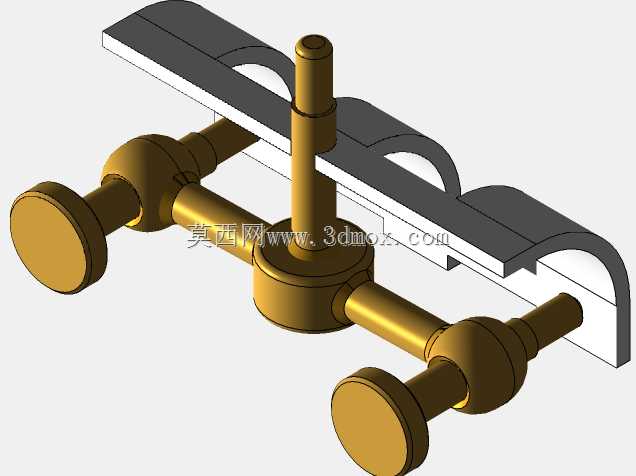

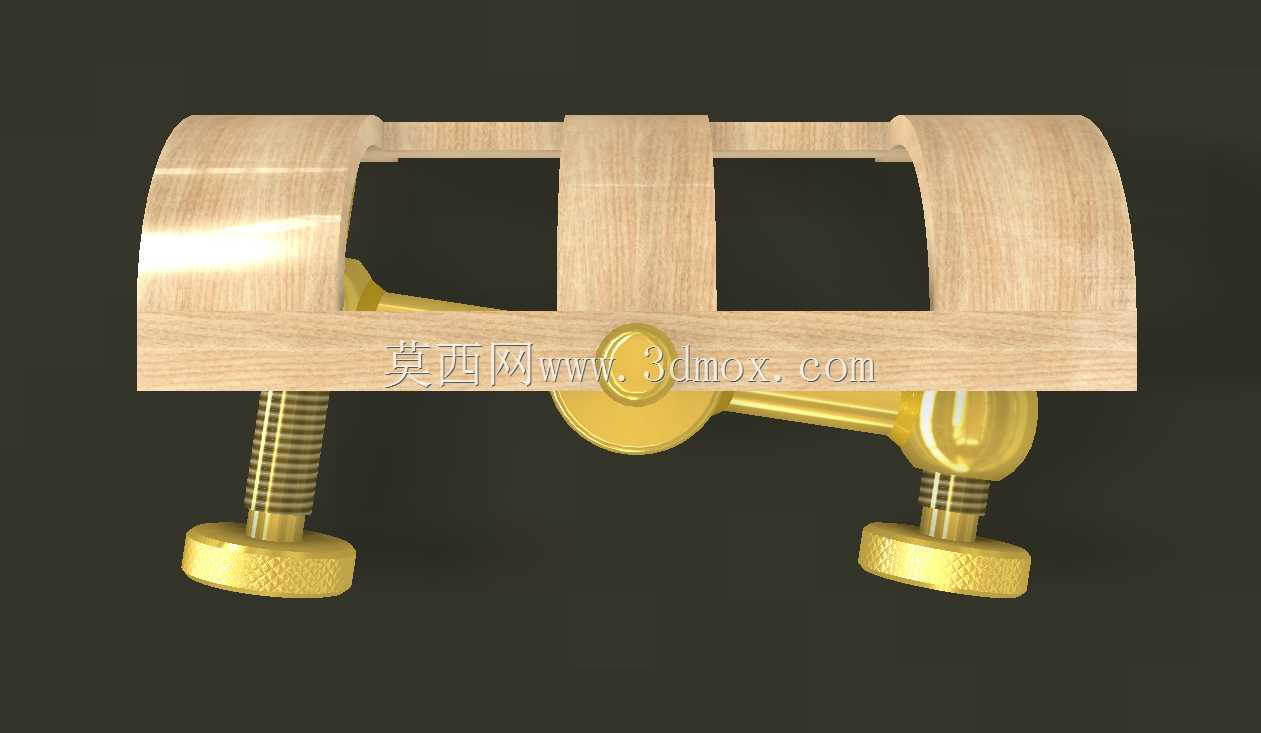

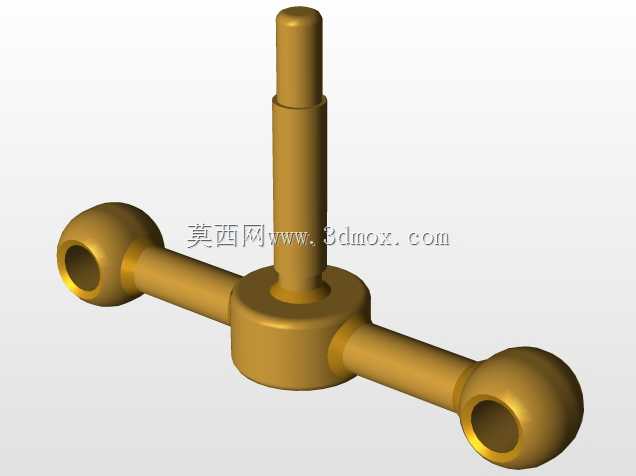

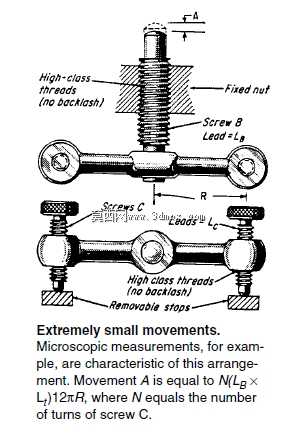

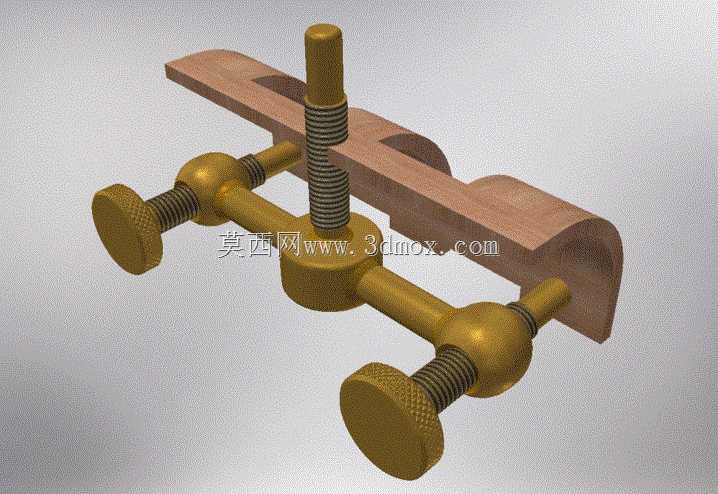

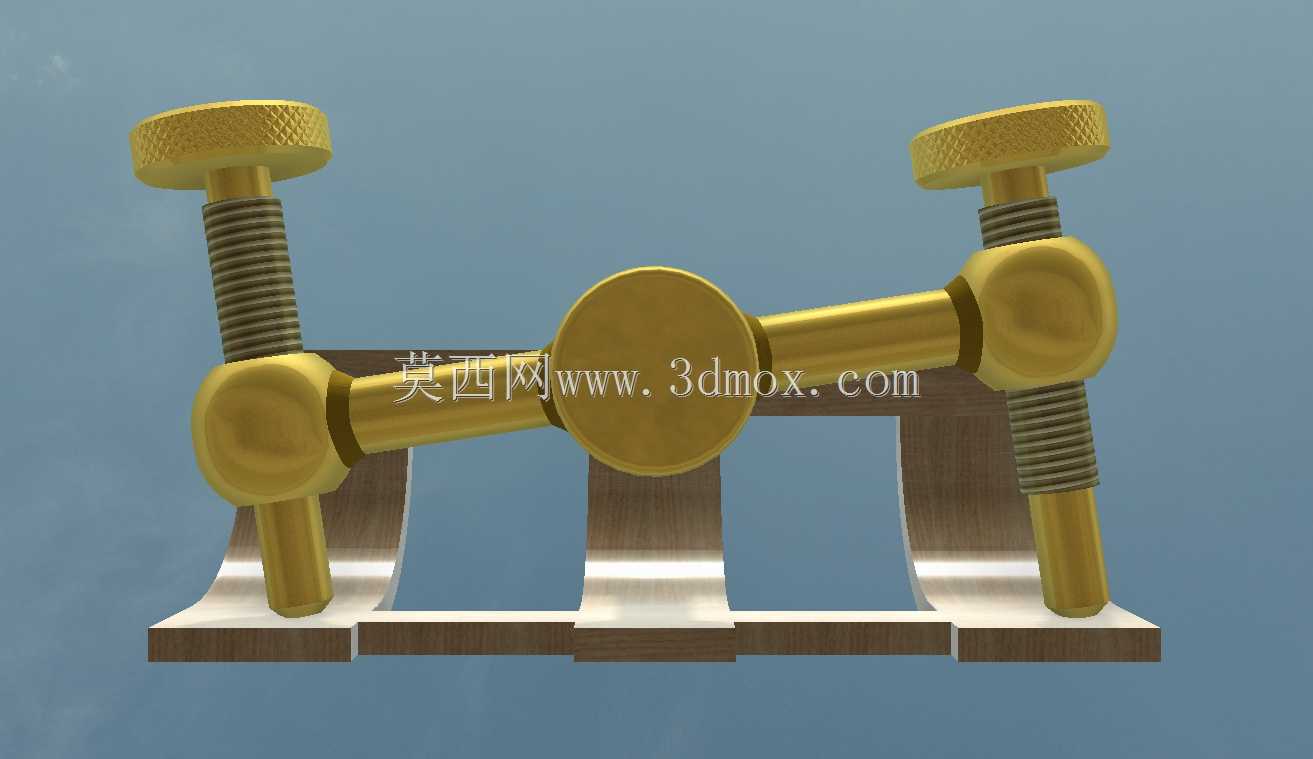

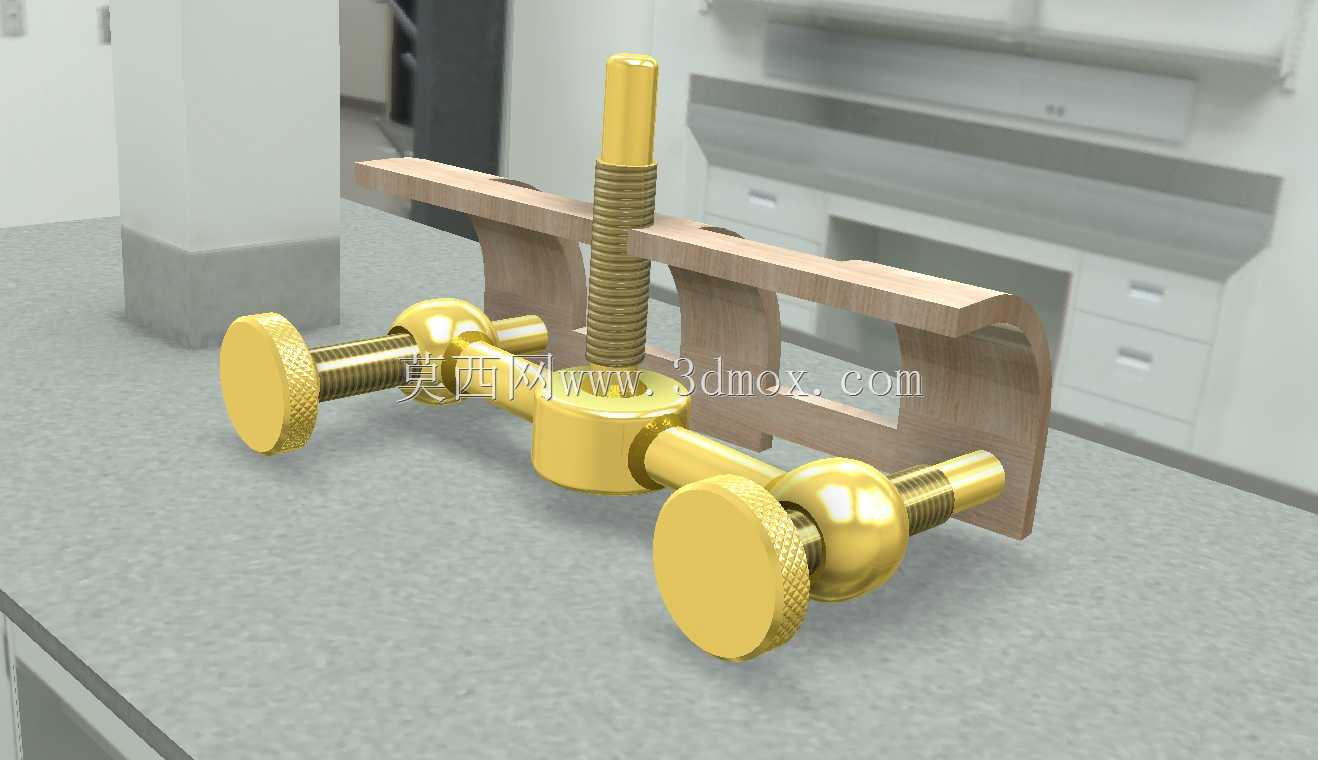

该结构属于典型的差动螺旋式微调节工装，核心应用场景集中在需要微米级进给精度的手动装夹、定位调整环节，常见于实验室小型试样装夹、精密量具校准辅助定位、薄壁件加工辅助支撑、光学元件位姿微调等对位移分辨率要求较高的工况，区别于普通螺旋传动的大导程快速进给，该结构通过双螺旋副的导程差实现极小的位移输出，无需额外配置减速机构即可获得极高的调节灵敏度。从实际用途来看，该结构可实现两类核心功能：其一为微进给调节，当两侧调节螺钉以相反方向同步转动时，中心螺杆的直线位移量为两个螺旋副导程的差值，可将手轮的大幅转动转化为中心杆的极小步距移动，避免普通单螺旋调节时手轮转动角度过小难以控制的问题；其二为夹紧锁止功能，当两侧调节螺钉以相同方向同步转动时，两个螺旋副的进给量叠加，可带动中心压块快速靠近被夹持工件，配合端部的木质承压块，可在不损伤工件表面的前提下提供足够的夹紧力，甚至可对薄壁类工件实现可控的微变形校正，适配小尺寸、易损伤零件的装夹需求。从功能特性上看，该结构充分利用了螺纹传动的自锁特性，调节完成后无需额外锁止结构即可保持位置稳定，不会因工作过程中的振动出现位置漂移；同时螺纹副之间的配合间隙可抵消一部分不均匀转动带来的爬行问题，虽然间隙会略微降低传动精度，但在手动调节场景下，这种容错特性可大幅降低操作难度，操作人员无需经过长时间训练即可获得稳定的调节效果，不会出现单螺旋微调时容易拧过目标位置的问题。设计思路上，该结构采用对称式布局，三个螺旋副同轴布置在横向杆体上，两侧调节螺钉采用滚花头设计，无需额外工具即可直接手动拧动，滚花纹理可增大手指与旋钮的摩擦力，即使手上沾有少量切削液或油污也能可靠施力；中心螺杆采用大直径设计，提升轴向承压能力，避免微进给时杆体出现弯曲变形影响调节精度；端部的木质承压块采用开槽结构与金属基体连接，可快速更换不同材质、不同形状的压头，适配不同被接触工件的表面防护需求，木质材料的低硬度特性可避免划伤有色金属、光学玻璃、陶瓷等易损工件表面。从安装边界与尺寸适配来看，该结构整体为开放式布局，横向杆体长度可根据实际安装空间调整，底部的安装基准面可直接固定在工作台面、夹具基板上，无需复杂的安装座结构；整体径向尺寸不超过120mm，轴向调节行程可通过更换不同长度的中心螺杆调整，微调节区间的位移分辨率可通过选配不同导程差的螺纹副实现定制，当两侧螺纹导程差为0.25mm时，手轮转动一整圈中心杆仅移动0.25mm，若将手轮圆周做50等分刻度，单格刻度对应的位移量即可达到5微米，完全满足常规精密装夹的精度要求。需要注意的是，该结构的螺纹副需要定期涂抹润滑脂降低磨损，长期使用后若出现螺纹间隙过大的问题，可通过配研螺纹副的方式恢复传动精度，由于整体结构全部采用标准螺纹参数，所有零件均可通过普通车削加工完成，制造成本极低，无需专用加工设备即可快速制作，非常适合小型维修车间、实验室根据自身需求快速改制适配不同的装夹场景，相比采购成品高精度微调滑台，该结构的成本仅为其几十分之一，且维护难度极低，出现零件损坏时可现场快速加工替换，不会出现进口配件采购周期长影响生产进度的问题。在实际使用过程中，操作人员可先通过同向转动两侧螺钉快速调整中心压块的位置，待压块接近工件后再改为反向转动两侧螺钉实现微进给，兼顾了调节效率与调节精度，解决了普通微调结构要么调节速度慢、要么精度不足的矛盾，这种设计思路也可拓展应用到其他需要大行程快速进给结合高精度微调整的工装结构中，通过调整螺旋副的导程参数、杆体尺寸，可适配不同载荷、不同精度要求的调节场景。
