热成型包装机用V形齿切割刀片

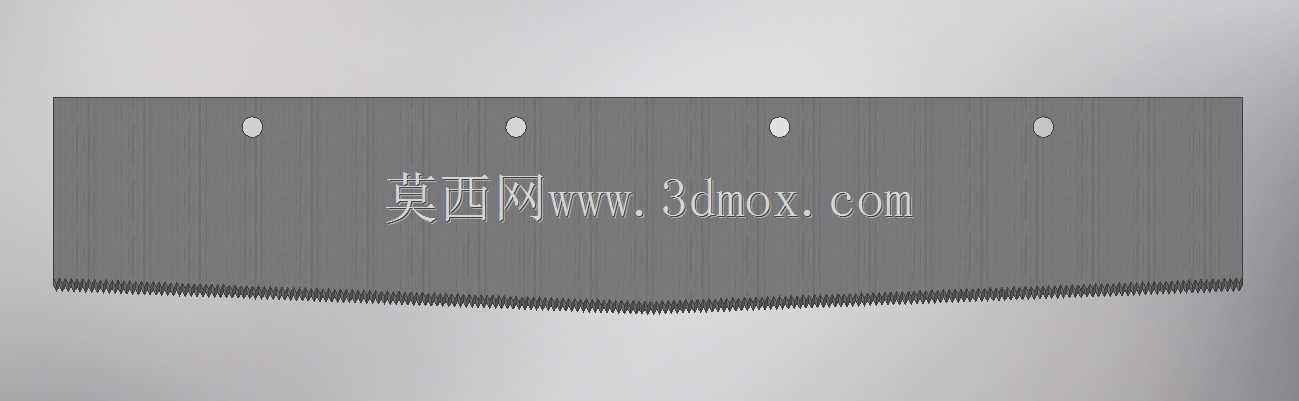

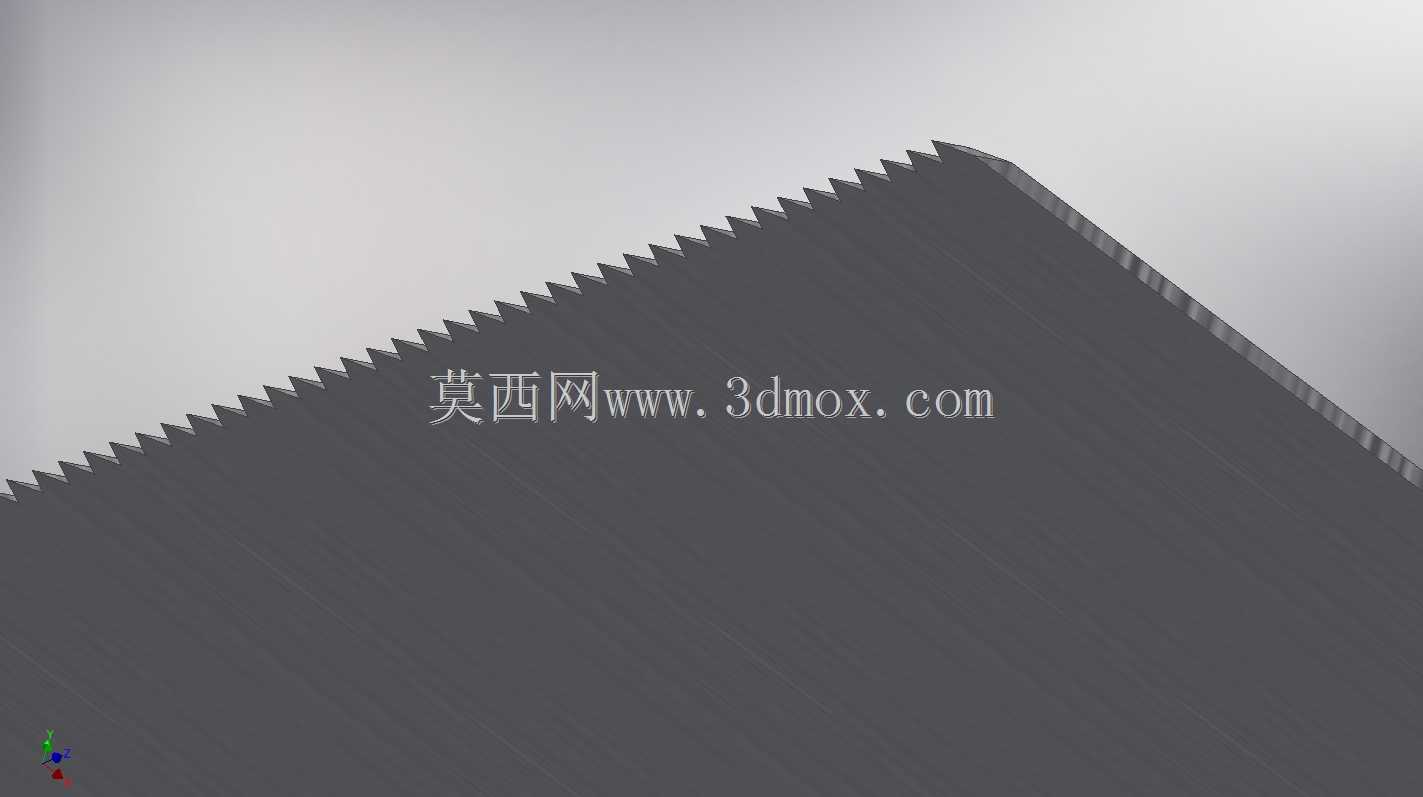

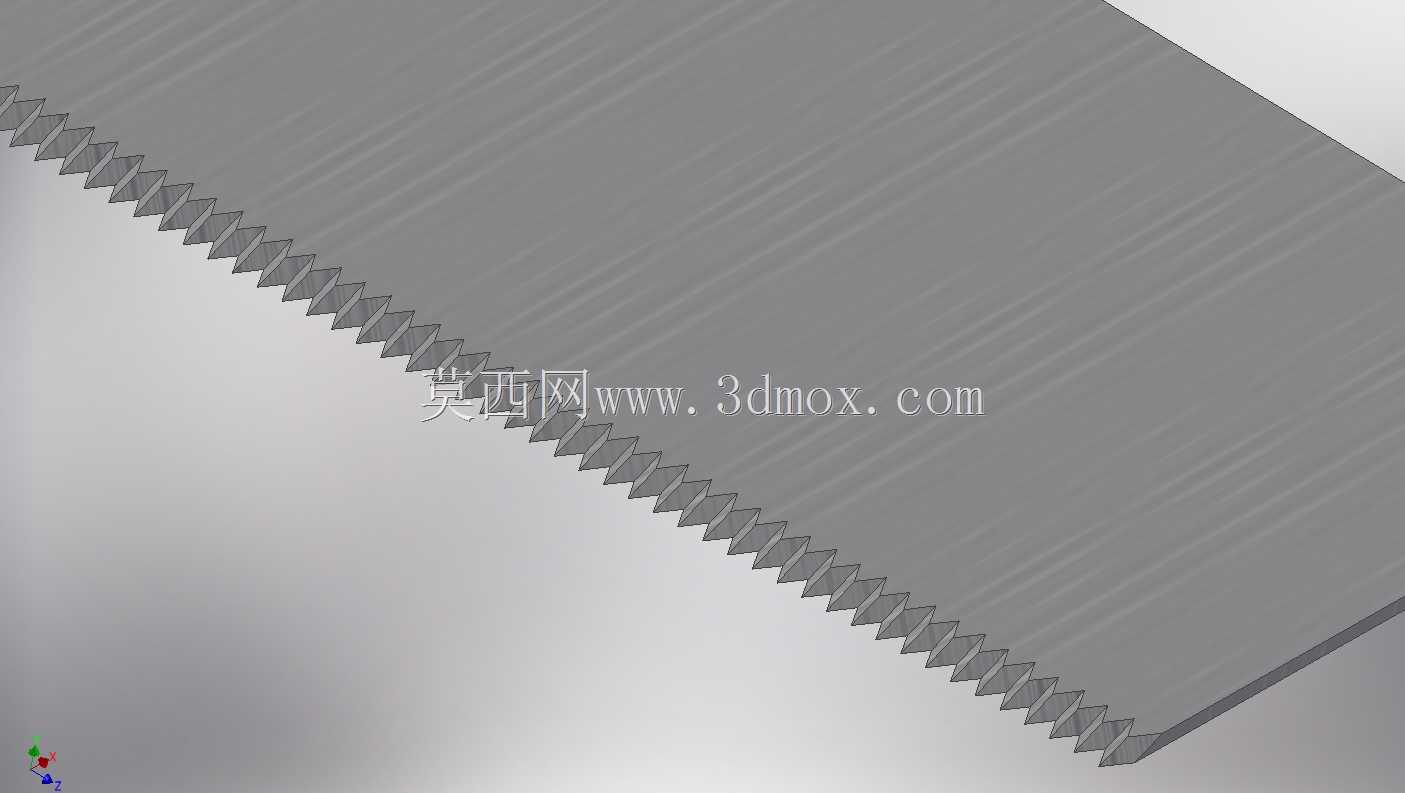

在热成型包装设备的裁切工位，这类V形齿刀片的应用场景十分明确，主要针对软膜、复合包装膜类材料在封合后的分切工序，解决常规平口刀片裁切时易出现的膜材拉扯、中心区域裁切不彻底、连边挂料的常见问题。不少一线设备调试人员都遇到过，包装膜在走料到位后，封合模具下压完成封边，后续裁切如果用平刀，当膜材存在轻微张力不均、或者膜本身带一定热粘弹性的时候，刀片下压过程中膜材会向两侧轻微滑移，尤其是刀体正下方的中心区域，往往因为受力后材料向两边延展，最后出现切不断、连丝的情况，不仅影响包装成品的外观，还会导致后续工位卡料，增加人工清理的频次。这款刀片的设计核心，就是把切削刃做成中间下凸的V形结构，裁切动作启动时，V形刃的最低点最先接触膜材中心位置，先把中心区域的膜材刺破定位，随着刀座继续下压，刃口从中心向两侧逐步完成裁切，从根源上避免了膜材在裁切瞬间的整体滑移，保证中心易下垂的区域首先被切断，再向两边延展完成全幅裁切，彻底解决连边问题。从安装边界来看，刀体整体为长条形平板结构，沿刀体长度方向均匀排布四个圆形安装孔，安装孔的位置与常规热成型包装机裁切刀座的固定螺柱位置完全匹配，安装时不需要额外对刀座进行改装，直接将刀片贴合在刀座的安装基准面上，穿入固定螺钉锁紧即可，刀体的厚度适配常规裁切刀座的压块槽宽，不会出现装夹不稳、刀片窜动的问题。齿形部分采用细密的V形尖齿排布，齿尖的角度经过反复调试，既保证切入时的锋利度，又能避免齿尖过脆在高频裁切过程中出现崩齿，延长刀片的连续使用寿命。在实际设备运行中，这类刀片的裁切行程不需要做额外调整，因为V形最低点的下探量和原平口刀片的下压行程匹配，只需要保证刀座下压到最低位时，V形刃的最低点刚好切入下方的刀垫0.1到0.2毫米即可，两侧的刃口也能同步接触到刀垫，完成全幅面的切断。不少工厂在替换这类刀片后，裁切工位的故障停机率能降低六成以上，尤其是在使用较薄的PE复合膜、热封温度偏高的生产工况下，优势比平口刀片更明显，不会因为膜材受热变软就出现裁切粘连的问题。刀体的基准面平面度控制在较高精度范围内，安装后刃口的直线度偏差极小，不会出现一侧切透、另一侧切不断的偏切问题，四个安装孔的孔位公差按照工装级精度加工，安装时不需要反复调整位置，锁紧后刃口就能和刀垫保持平行，减少现场调试的时间。从功能特性上看，这种V形齿的结构除了定位防滑移的作用，细密的齿形还能在裁切时给膜材提供多点位的集中应力，相比平口刀片的线接触裁切，齿形刃的切入阻力更小，能降低刀座驱动气缸或者凸轮的负载，在高速包装机上运行时，设备的运行震动也会更小，整机运行更平稳。在设计这类刀片的三维模型时，首先要确定刀体的总长度，要匹配对应型号包装机的裁切幅宽，刃口的V形下凸量不能过大，否则会导致两侧刃口接触膜材的时间差太长，出现先切中心、两侧还没切断的时候膜材已经被拉扯变形的问题，一般下凸量控制在1.5到2毫米之间，既能保证中心先切入定位，又能让两侧刃口在极短的行程差内完成裁切，不会影响裁切效率。安装孔的中心距要严格对应设备刀座的安装孔位，孔的直径要比固定螺钉的直径大0.2毫米左右，留出微小的调整余量，方便安装时微调刃口的平行度。齿形的齿距和齿深也要匹配常用包装膜的厚度，针对0.05到0.2毫米厚度的常用包装膜，齿距设置在1毫米左右，齿深0.3毫米，既能保证裁切锋利度，又不会在裁切边缘留下太明显的齿痕，满足包装成品的外观要求。刀体的背部为平直的定位基准边，安装时紧贴刀座的定位台阶，保证刀片安装后不会出现倾斜，刃口的各个点位高度一致。在建模过程中，要注意齿形阵列的均匀性，不能出现齿距大小不一的情况，否则会导致局部裁切阻力变大，刃口磨损不均。另外，V形刃的两个斜面要保持对称，角度一致，否则裁切时会出现一侧受力大、一侧受力小的情况，长期运行会导致刀片单侧磨损过快，缩短使用寿命。这类刀片属于包装设备的易损配件，在备件选型时，除了匹配安装尺寸，还要注意刃口的角度和V形下凸量是否适配自身设备的生产速度和所用膜材的特性，高速运行的设备要选择韧性更好的基材处理的刀片，避免高频冲击下崩齿，而裁切厚膜或者带铝箔层的复合膜时，可以适当选择齿深稍大的规格，保证裁切的彻底性。在实际装配时，要注意清理刀座安装面的杂物和残留的膜屑，保证刀片的基准面和刀座完全贴合，否则锁紧螺钉后刀片会出现变形，刃口直线度超差，影响裁切效果。锁紧固定螺钉时要按照对角顺序逐步拧紧，不要一次性把单个螺钉拧死，避免刀片受力不均产生翘曲，导致裁切时局部切不断。日常维护中，每次换班可以用无纺布沾少量酒精擦拭刃口，清除附着的热封胶残留和膜屑，保持刃口锋利，当发现裁切边缘出现连续连丝、毛边明显的时候，就需要及时更换刀片，不要等到刃口崩缺再换，避免崩落的碎屑掉入包装产品中造成质量隐患。
