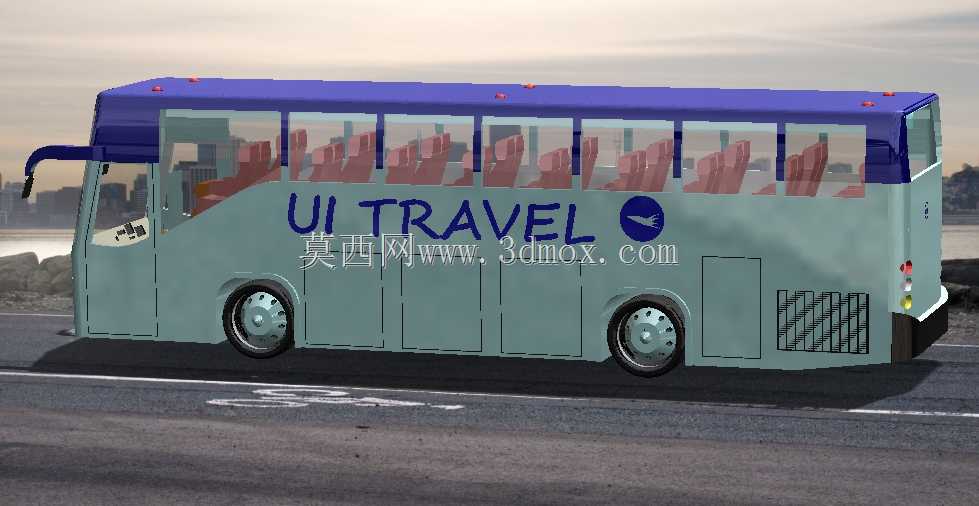

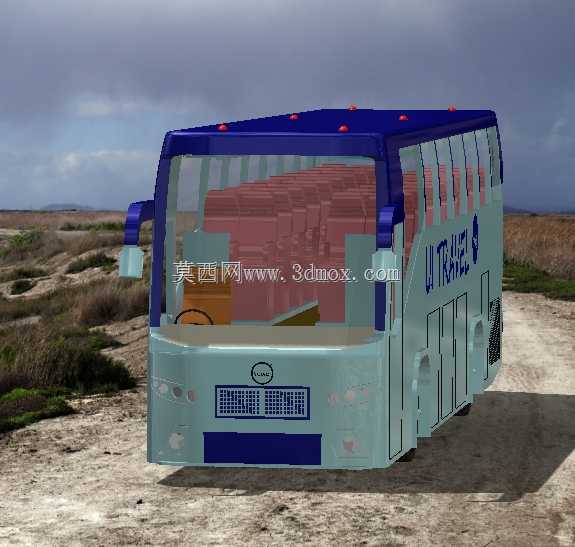

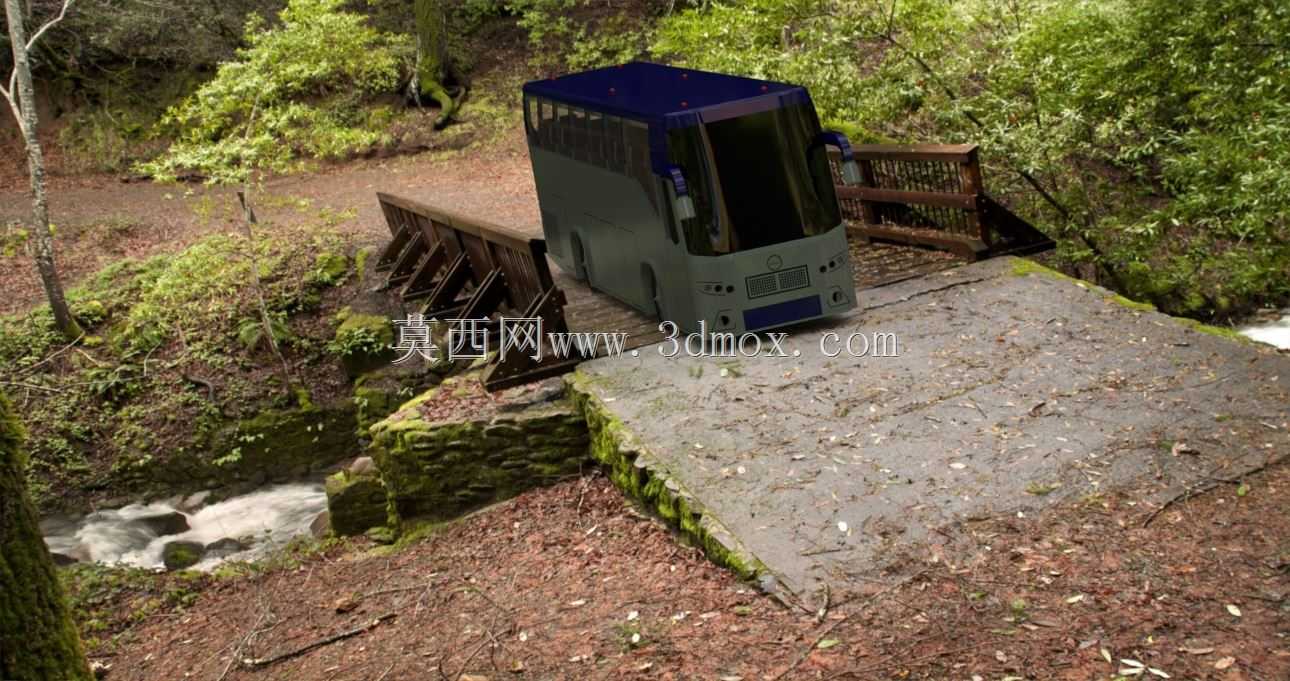

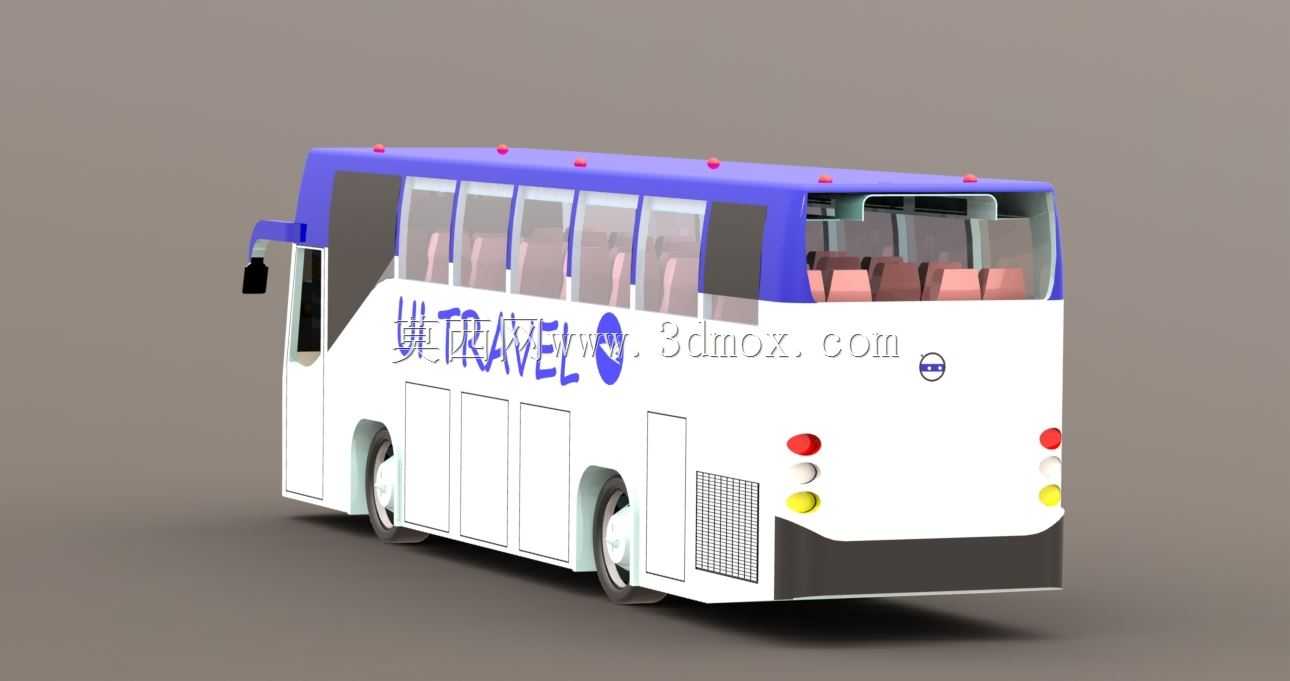

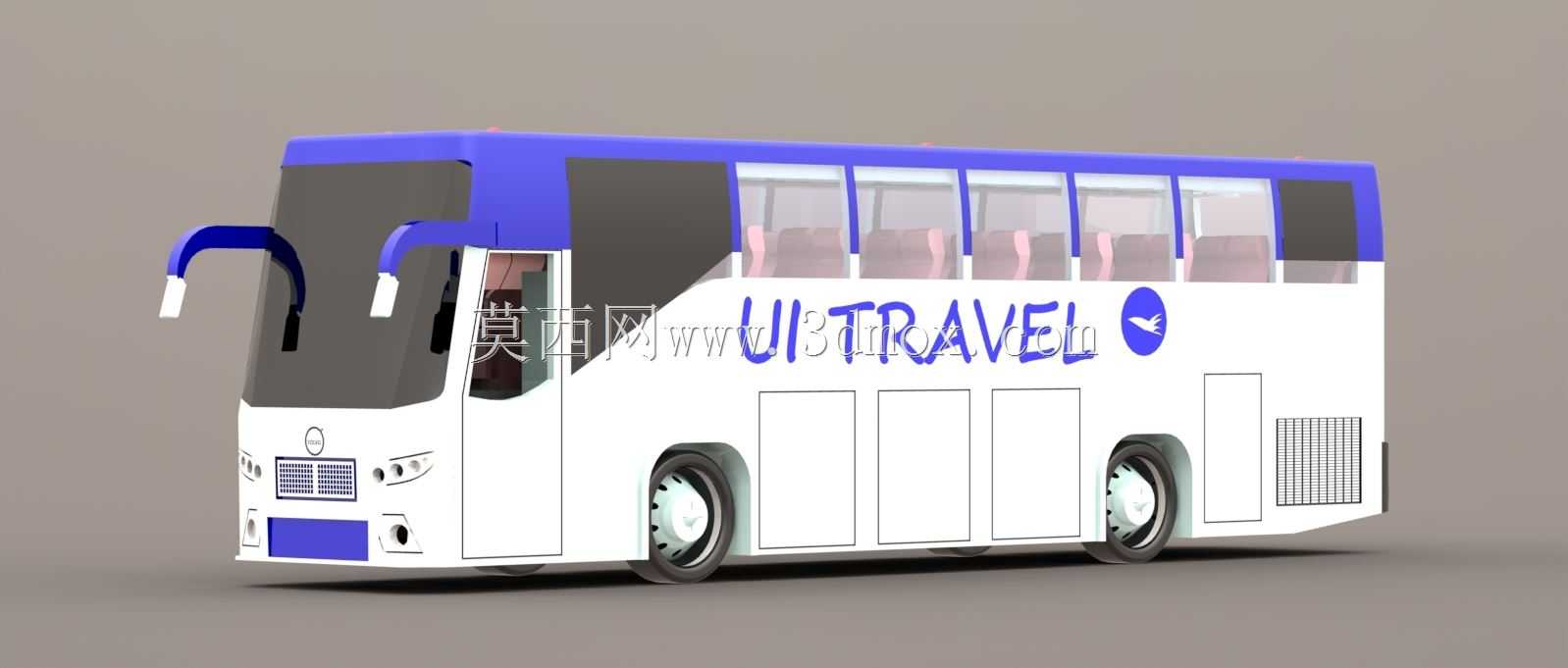

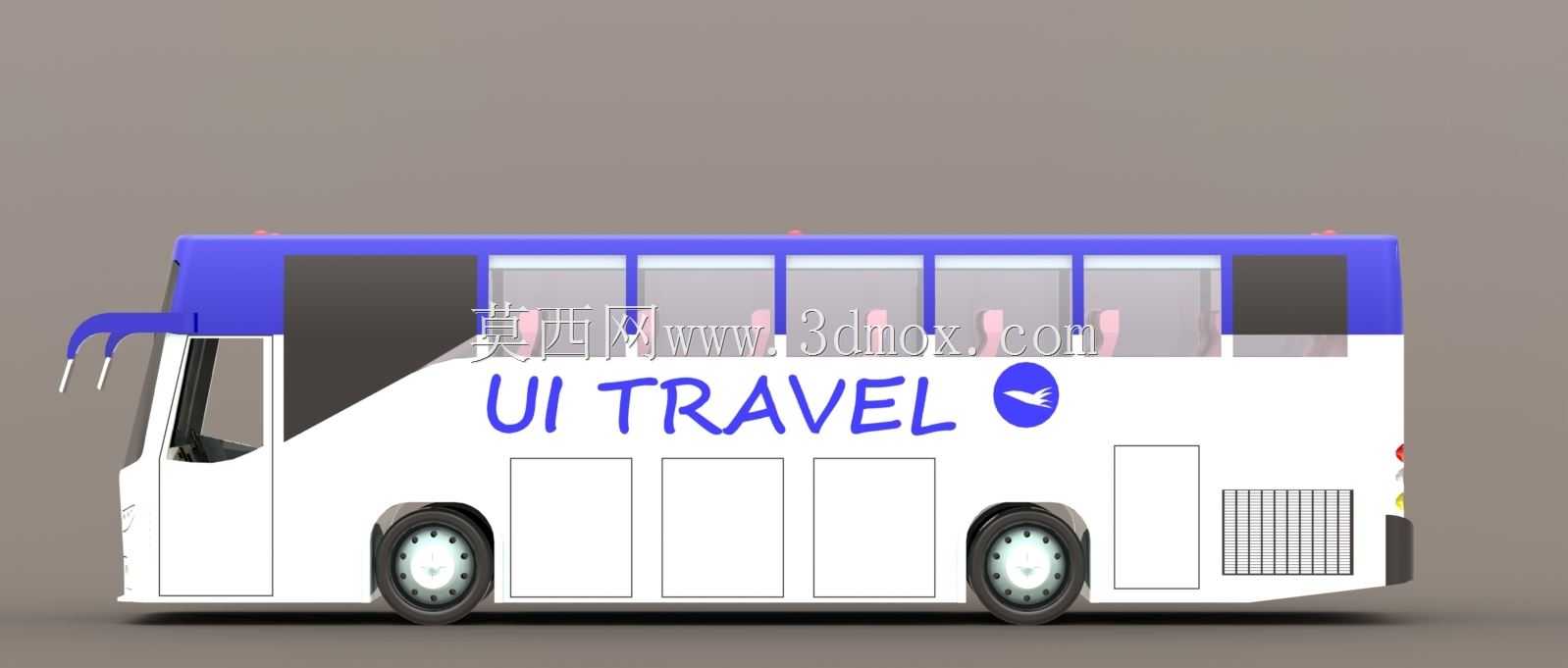

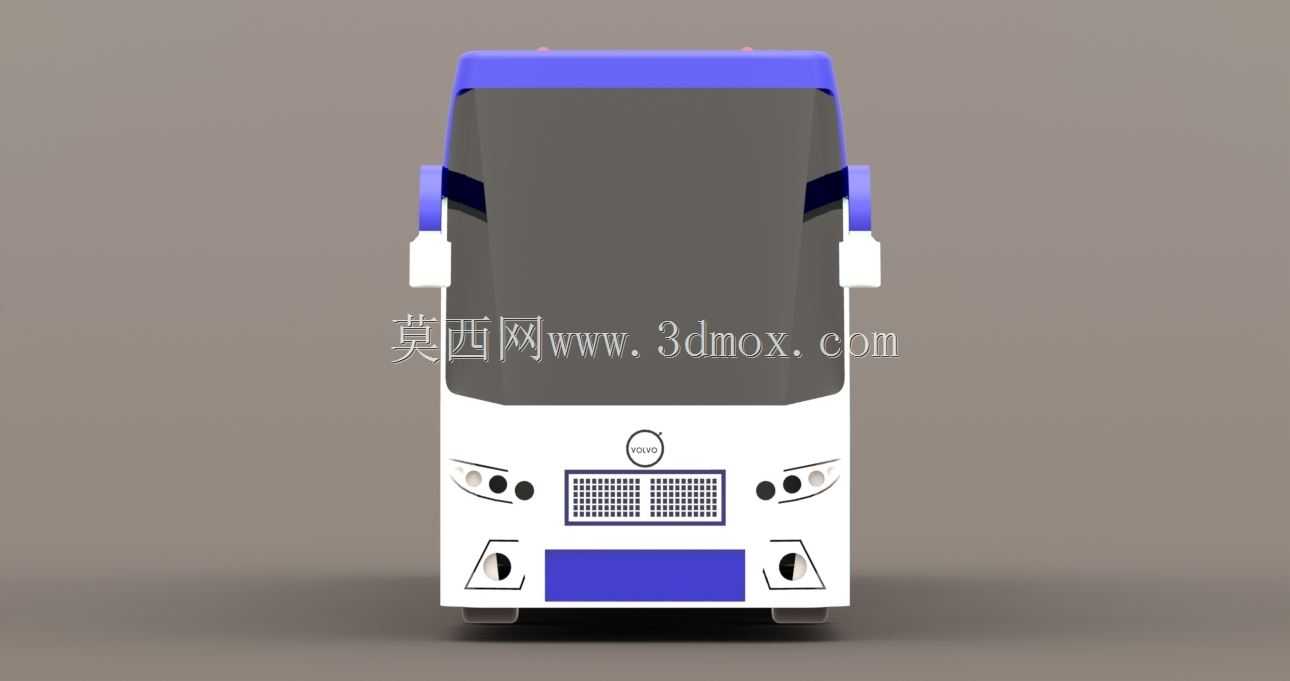

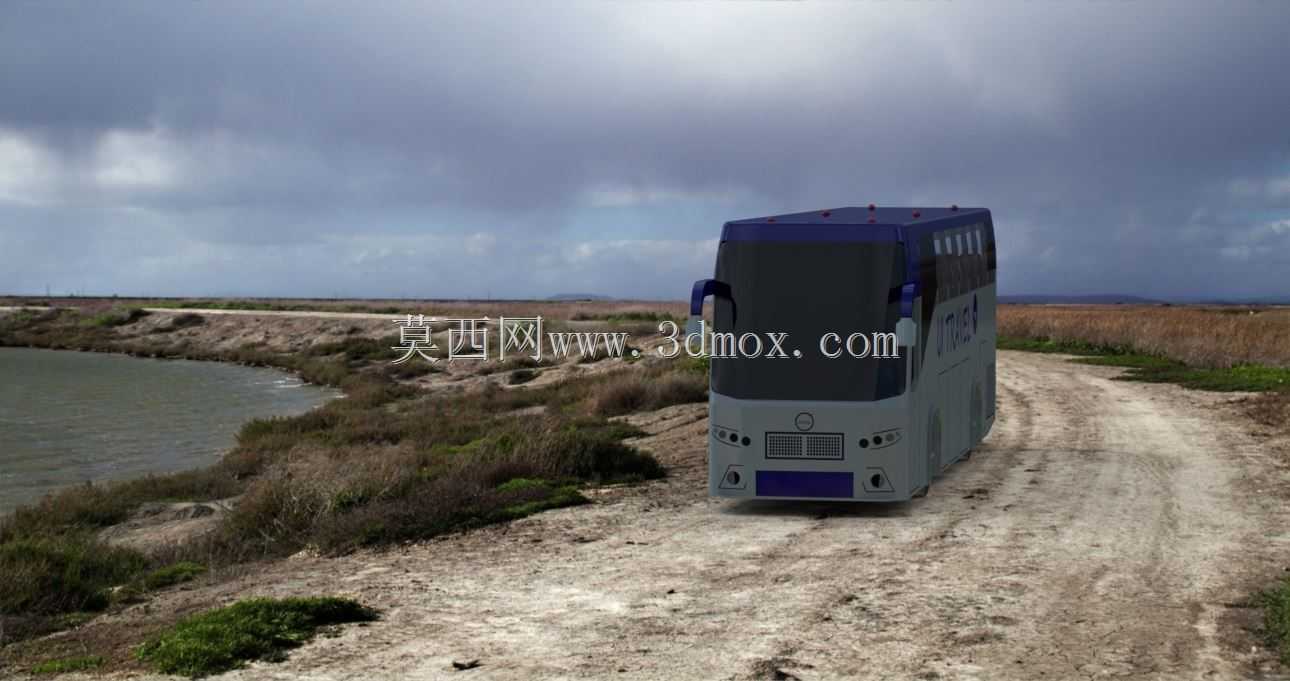

沃尔沃B7R旅游客运客车三维造型

做商用车底盘与上装匹配设计的工程师，大多对后置后驱的轻型客车底盘不陌生，沃尔沃B7R这类底盘的核心定位，就是给各类定制化客车上装提供高适配性的承载基础，不管是长途定线客运、旅游团包车还是企业通勤班车，都能基于这套底盘完成上装开发。从实际落地的应用场景来看，这类底盘最常匹配的是10-12米级的中型客车，上装的车身外廓尺寸通常控制在车长11米左右、车宽2.5米、车高3.5米的区间内，刚好满足公路客运的道路限界要求，同时也能适配国内绝大多数景区、客运站的通行与停靠边界，不会出现超宽超高无法进站的问题。

从底盘的功能特性来看，这套后置动力的布局，首先把发动机、传动系统全部集中在车辆后围区域，前舱和中部乘客区完全没有动力总成的凸起占用空间，乘客区的地板可以做到全程平整，不管是布置座椅还是预留行李存放空间，都能最大化利用车内的有效容积。动力端匹配的六缸柴油动力单元，搭配涡轮增压与中冷结构，在1500转左右的常用工况区间就能输出足够的扭矩，跑长途高速巡航的时候发动机转速能维持在经济区间，油耗表现比同级别前置动力的客车更有优势，同时后置布局也能把动力系统的噪音和振动隔绝在乘客舱之外，长途乘坐的静谧性会好很多。

做这类客车的三维建模时，首先要把底盘的安装硬点全部对齐，比如车架的纵梁间距、悬架的安装孔位、转向系统的布置边界、油箱与储气筒的安装位置，这些硬点是不能随意改动的，上装的骨架设计必须完全贴合底盘的安装接口，不然实际生产的时候会出现上装无法装配的问题。车身侧围的设计要兼顾空气动力学与实用性，侧窗的高度通常设置在距离地板1.1米的位置，刚好满足乘客坐姿状态下的视野需求，同时侧围下部的行李舱开口要避开底盘的车架横梁位置，保证行李舱的有效进深能达到0.8米以上，满足长途客运的行李存放需求。

车门的布置位置也有讲究，旅游客运版本的车型通常只在前轴靠前的位置设置前乘客门，减少侧围的开口数量，提升车身骨架的整体扭转刚度，同时也能避免行驶过程中车门漏风漏雨的问题。车身前后围的造型要做圆弧过渡，降低高速行驶时的风阻系数，后围的散热格栅开口要对准后置发动机的散热器位置，保证行驶过程中有足够的撞风面积给散热系统提供冷却气流，避免长时间爬坡的时候出现发动机水温过高的问题。

车内的座椅布置通常采用2+2的布局，座椅间距控制在750毫米左右，既能保证乘客的腿部空间，也能最大化布置座位数，满足旅游团的载客需求。内饰的风道与行李架布置在车顶两侧，要避开顶部空调机组的安装位置，同时空调出风口的角度要对准每个座位的上方区域，保证车内温度均匀。车轮的轮拱位置要做凸起的包边设计，既要覆盖轮胎跳动的最大行程，避免轮胎在颠簸路面蹭到车身内饰，也要尽量减少轮拱对车内乘客空间的占用。

这类底盘的适配性很强，除了常规的客运和旅游上装，还可以改装成小型长途卧铺车、移动办公车或者专用勤务车辆，只需要调整上装的内部布局，不需要改动底盘的核心结构，这也是这类通用客车底盘在市场上认可度高的核心原因。建模过程中还要考虑车身的分块合理性，比如侧围蒙皮的分块要避开应力集中的区域，前后保险杠的安装位置要预留足够的碰撞缓冲空间，车灯的安装接口要符合通用的商用车配件标准，降低后期的维护成本。
