环形测量工位生产线整体布局方案

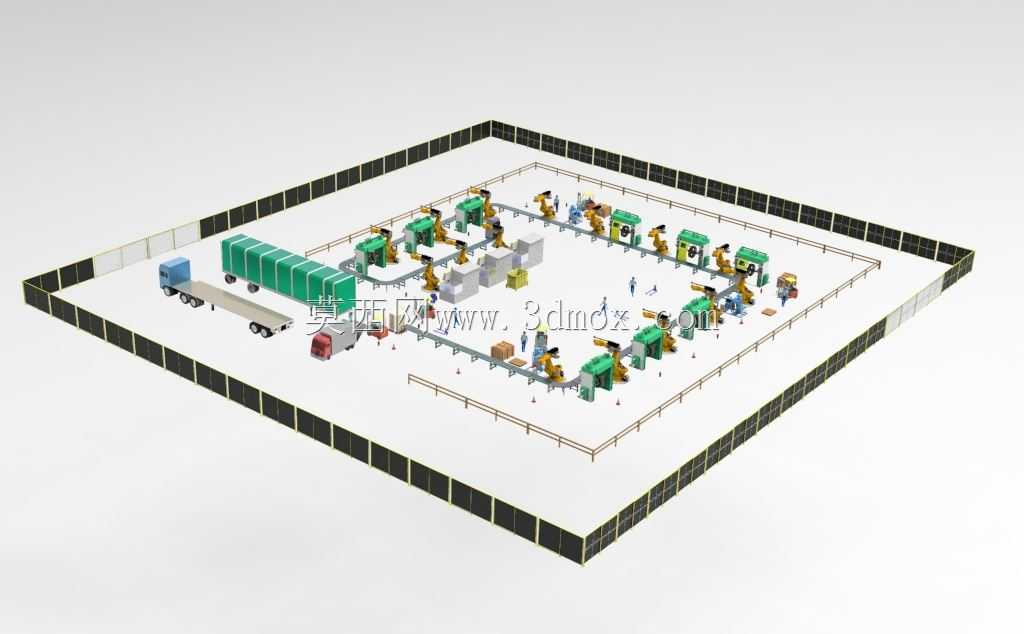

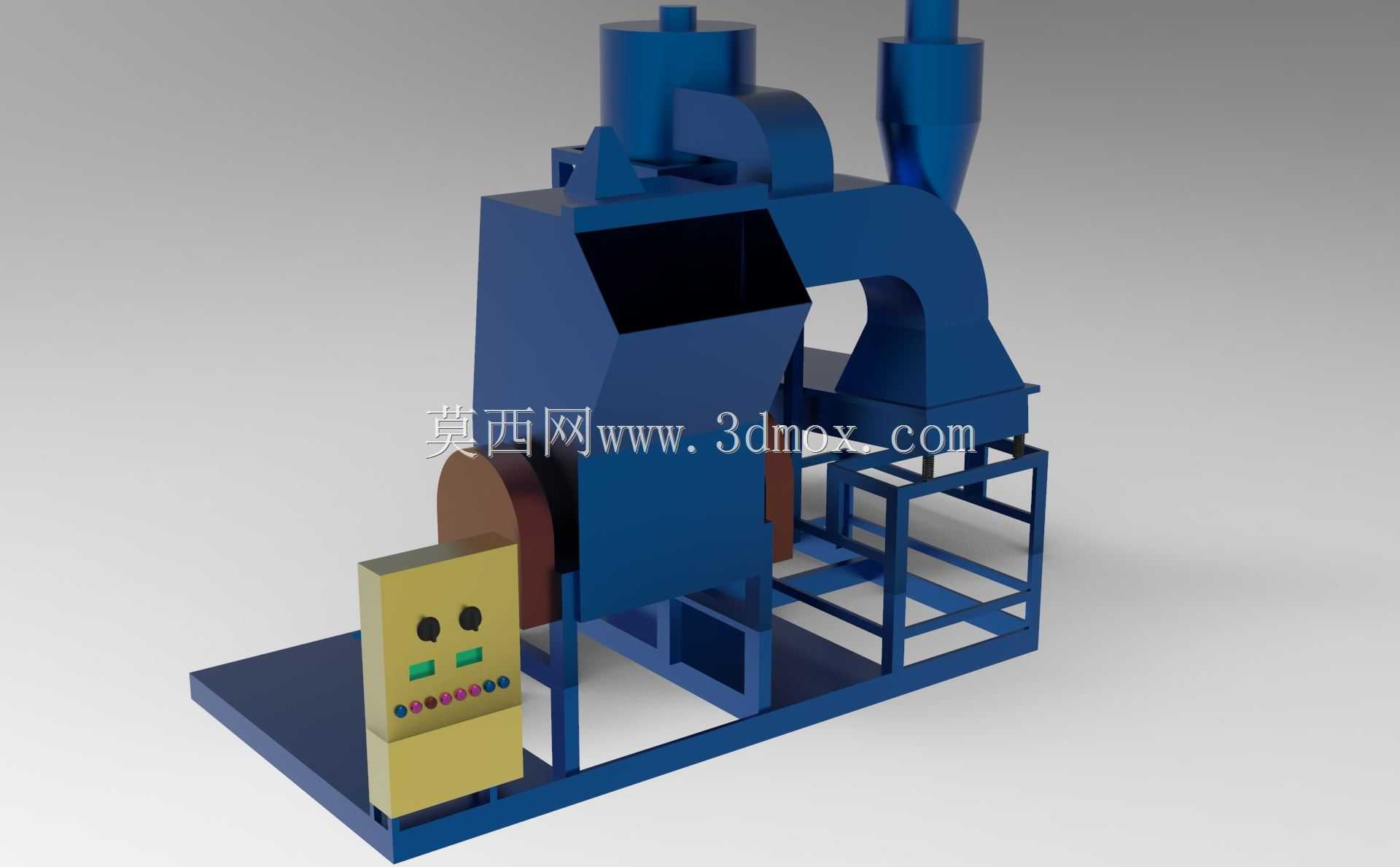

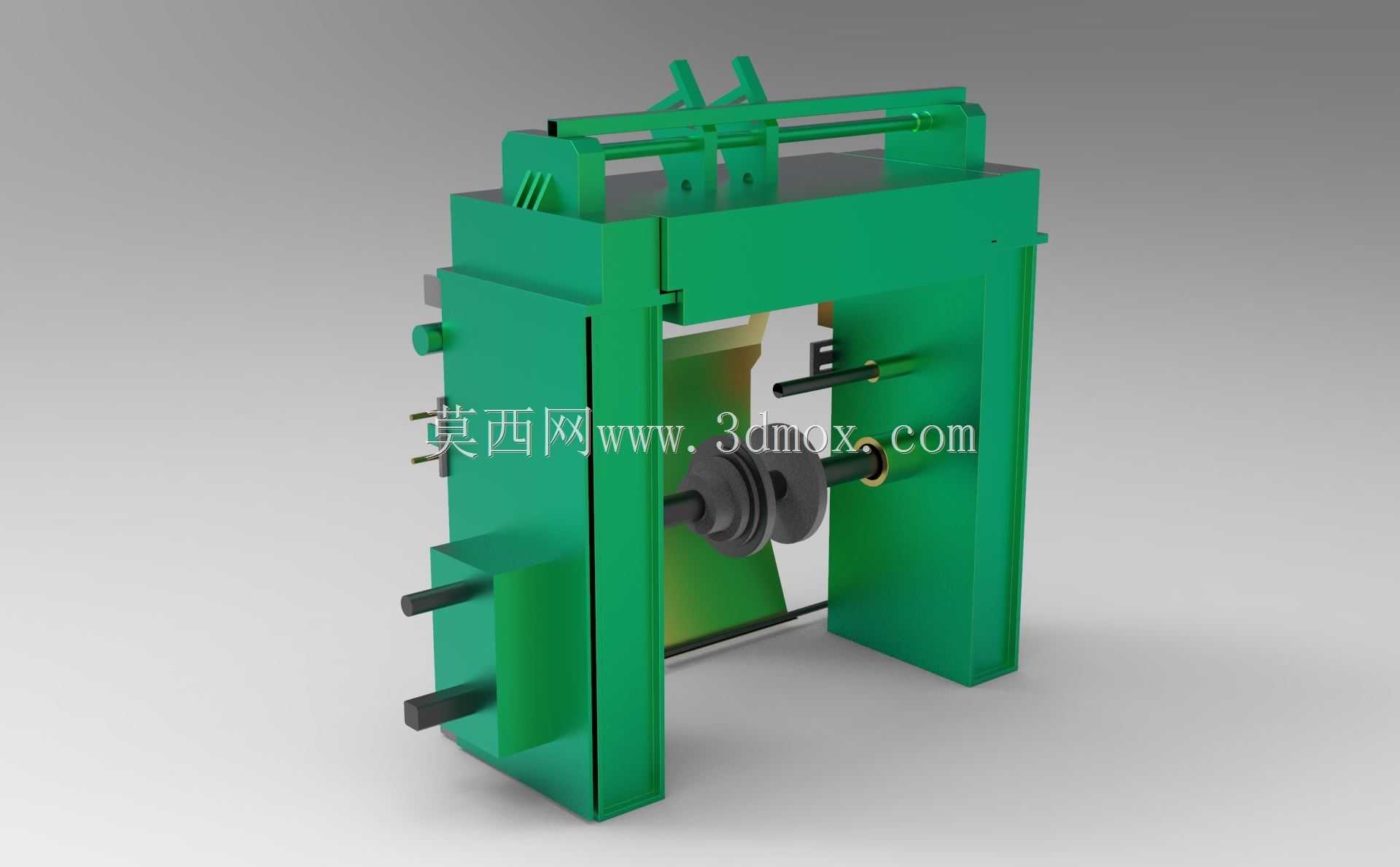

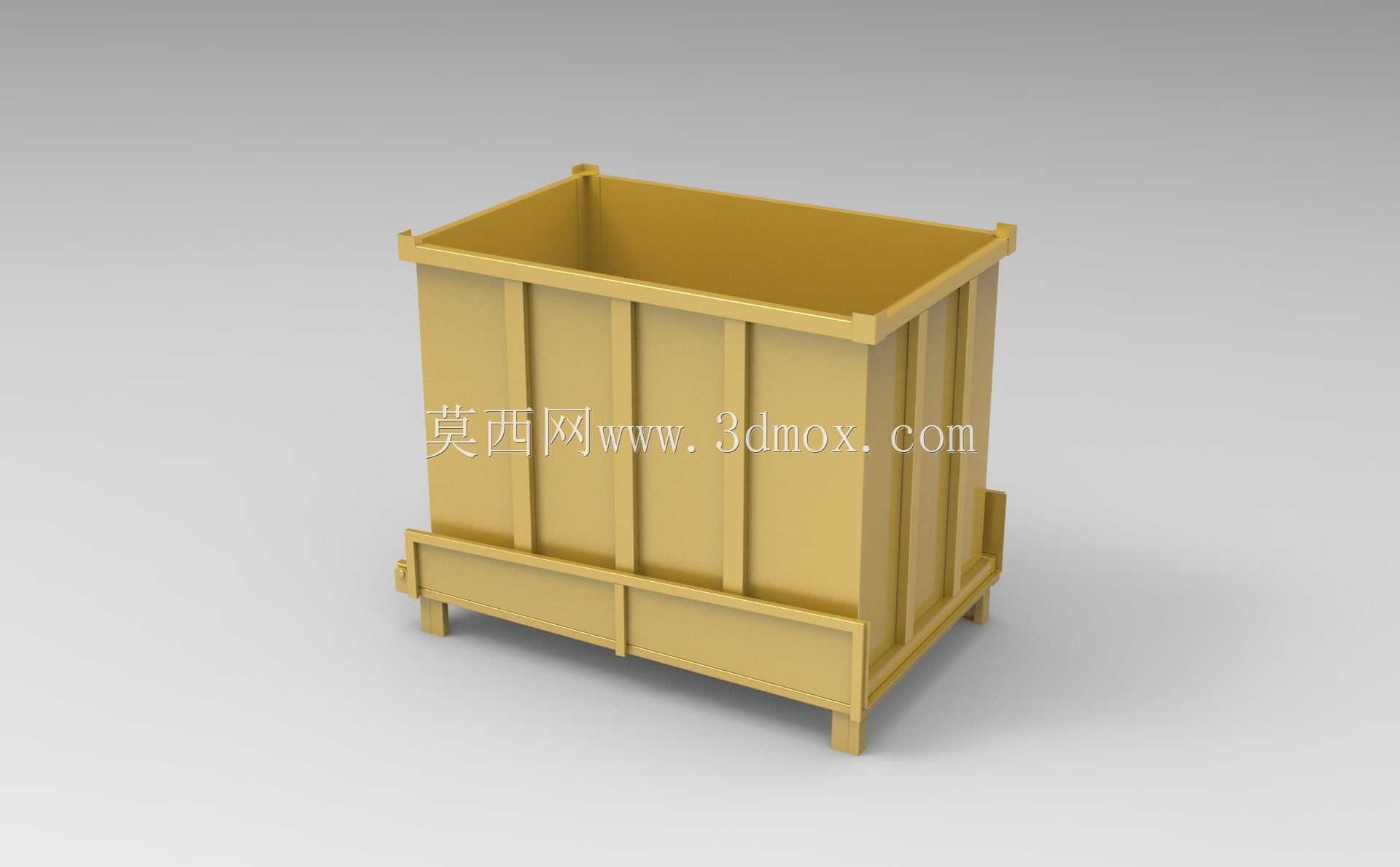

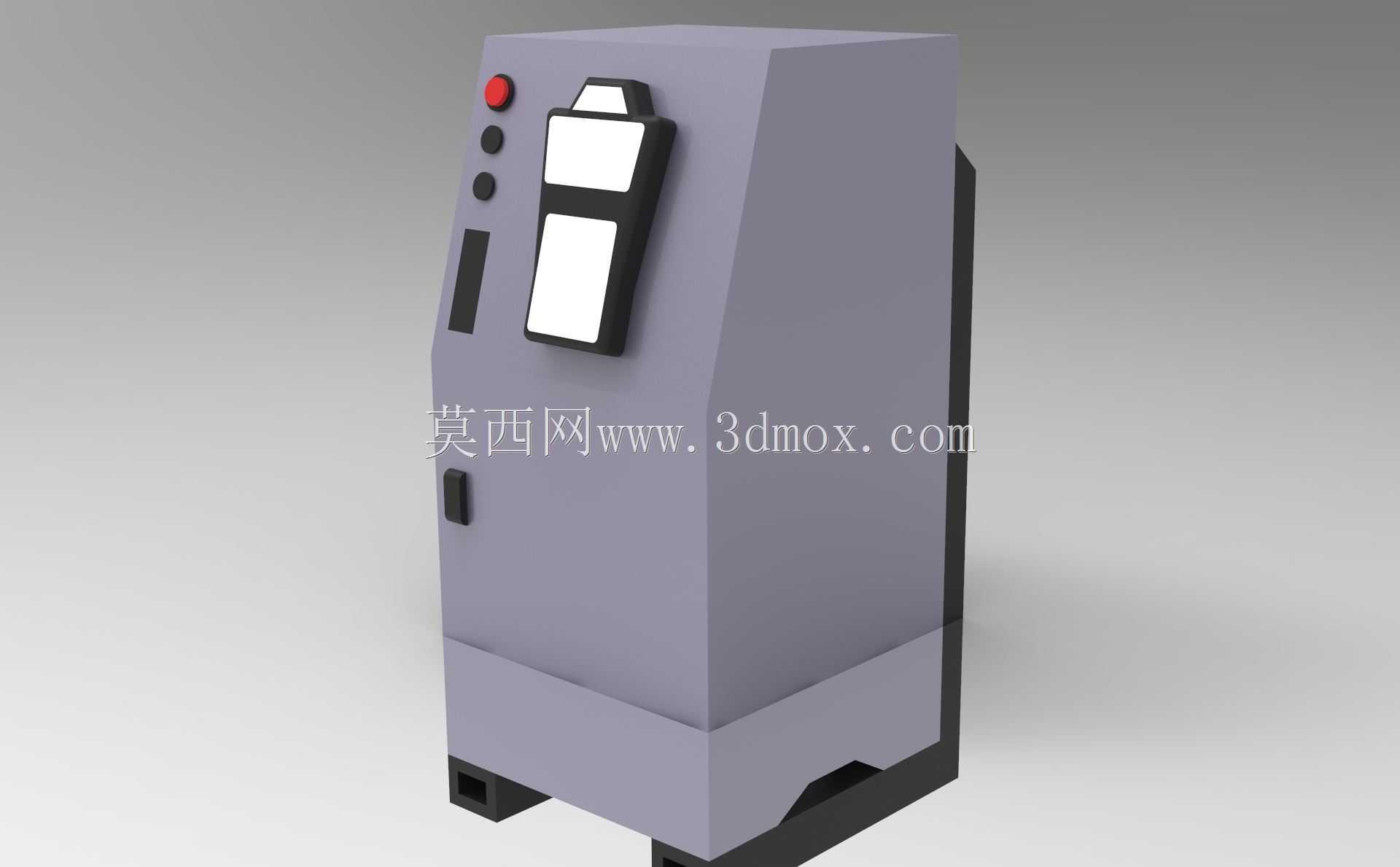

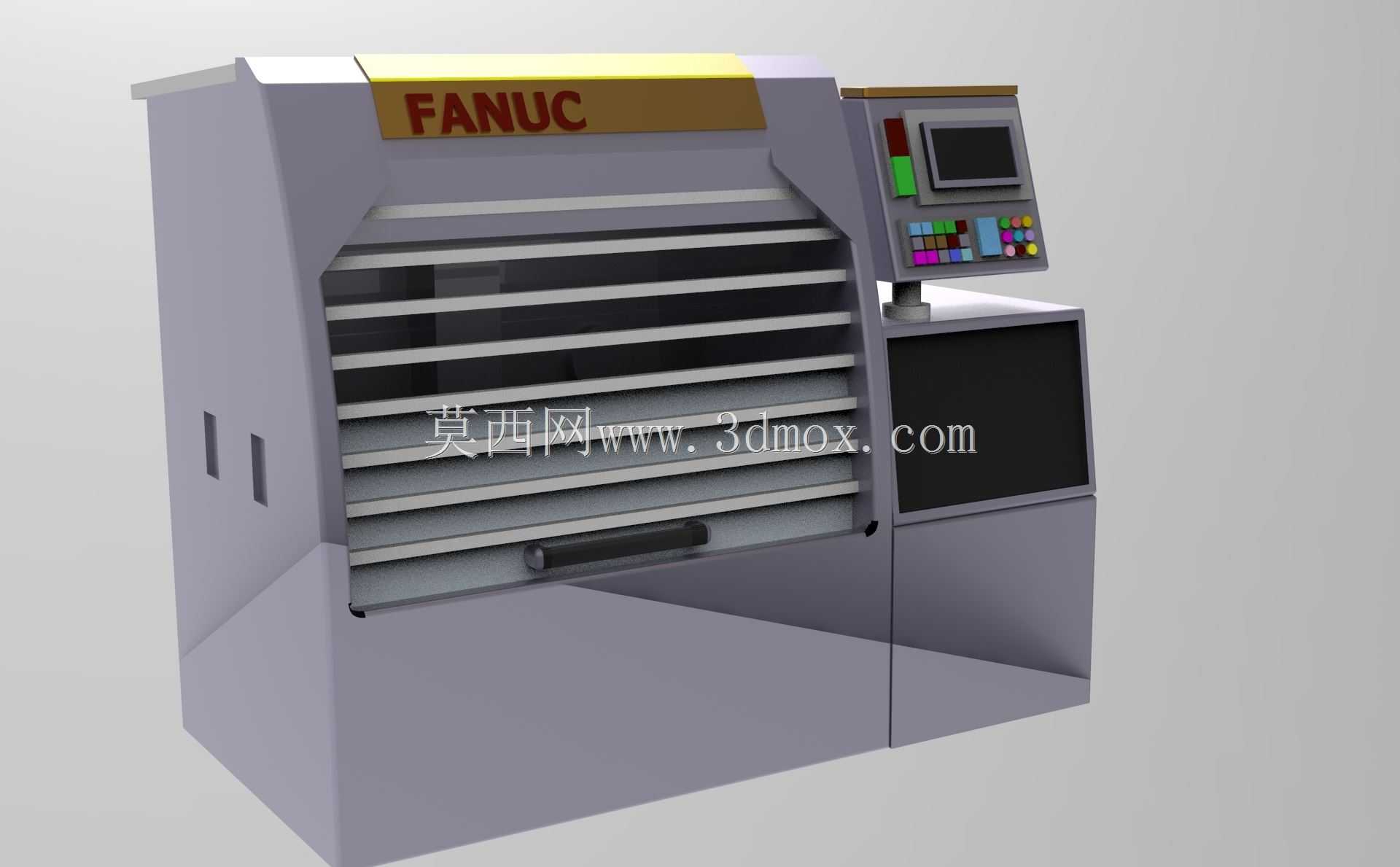

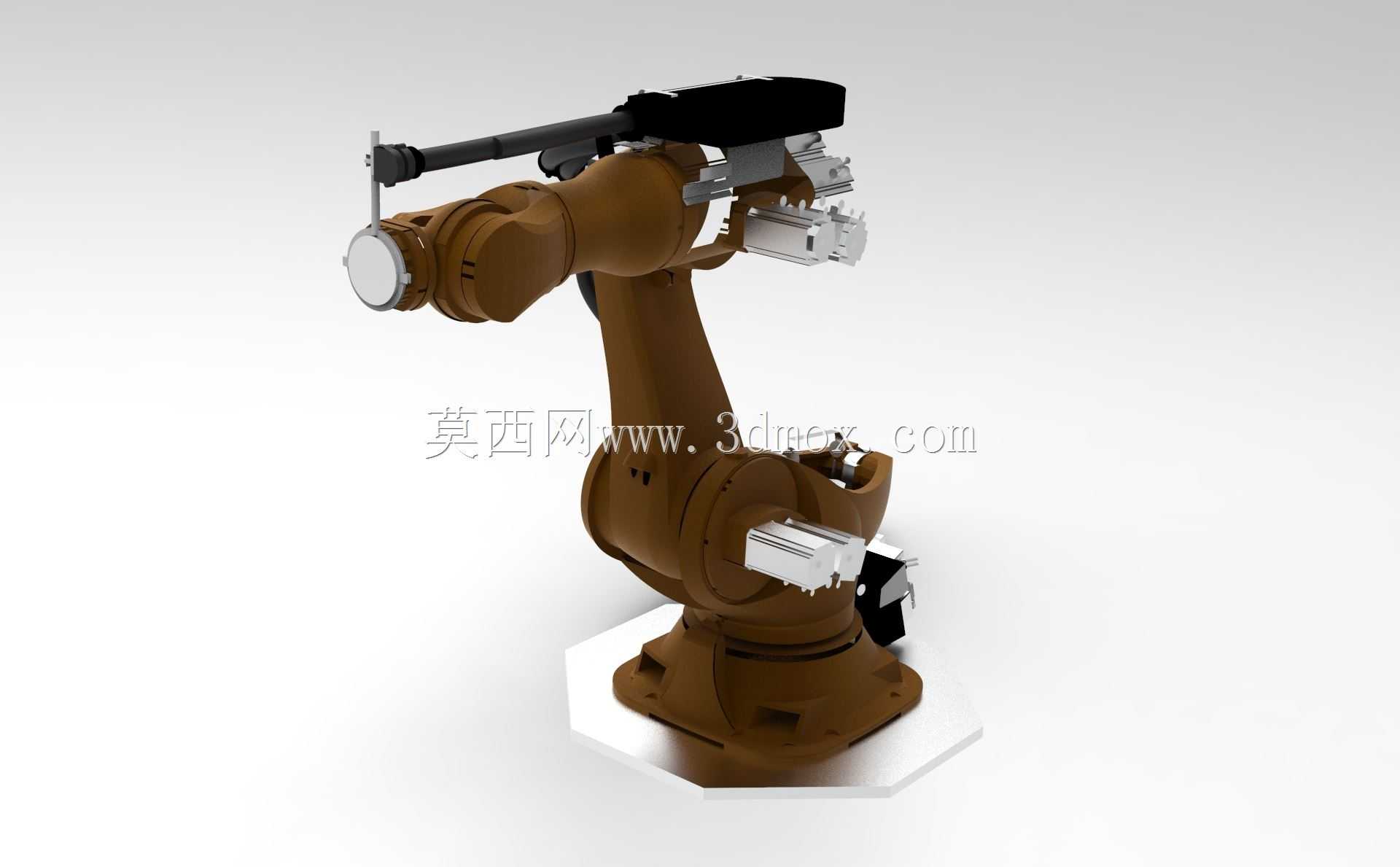

这套测量工厂的三维布局方案，核心围绕批量工件的全流程尺寸检测需求搭建，整体采用环形回流的产线排布逻辑，适配中小尺寸机加工零件的连续检测作业场景，可覆盖从毛坯上料、多工位尺寸测量、合格分拣到成品下线转运的全工序流转。从布局边界来看，整体产线外围采用安全围栏做物理隔离，围栏围合的矩形区域长宽尺寸适配常规12米跨度标准工业厂房的柱网间距，预留的主物流通道宽度满足3吨内燃叉车的双向通行需求，上料端紧邻厂房卸货区设置，可直接对接外来货运车辆的装卸作业，减少厂内二次转运的路径长度。产线内部的工位排布遵循工序流向逻辑，沿环形输送线依次排布上料工位、多台接触式测量工位、非接触光学检测工位、不合格品暂存工位、成品下料工位，每个工位的操作空间预留满足单人作业加辅助工装放置的尺寸要求，工位间的安全距离符合机械安全防护的最小间距要求，避免作业人员操作时与相邻工位的设备运动部件发生干涉。设计过程中优先考虑了人员作业的人机工程尺度，每个测量工位的操作台面高度适配站立作业的肘部高度，工位旁预留了待检工件暂存架的放置空间，暂存架的层板高度设置避免作业人员频繁弯腰取件，降低长时间作业的疲劳度。环形输送线的转弯半径适配所输送工件的最大外形尺寸，避免工件在转弯输送过程中发生卡滞或掉落，输送线的驱动端设置在产线内侧的检修通道旁，日常维护时无需拆解主作业区的防护结构即可完成检修作业。产线的安全防护设计上，外围围栏的高度符合工业设备防护的标准高度要求，围栏的检修门设置了安全联锁装置，门体开启时对应区域的设备动力回路会自动切断，避免人员误入运行区域引发安全事故。物流转运的动线设计上，成品下料端紧邻成品暂存区，待检毛坯的上料端与毛坯仓储区通过专用物流通道连接，不合格品的暂存工位设置了独立的转运出口，可直接将不合格品转运至返工区，避免不合格品与合格品的物流路径交叉。每个测量工位旁都预留了测量数据终端的安装位置，终端支架的安装高度适配作业人员站立查看的视线高度，无需频繁低头或抬手操作，数据传输线路通过产线底部的走线槽布设，避免线路外露引发的剐蹭或绊倒风险。产线内部的人行通道宽度满足两人侧身交会的通行需求，通道地面采用不同颜色的地坪漆做标识区分，明确划分人行区域与物流输送区域，避免人员随意进入输送设备的运行范围。从设备安装的基础要求来看，所有测量设备的安装位置都预留了设备调平的操作空间，地面承载能力满足精密测量设备的安装承重要求，避免后期设备运行时出现基础沉降影响测量精度。产线的照明布局也同步做了预留设计，每个测量工位上方都设置了独立的局部照明点位，避免整体厂房照明产生的阴影影响测量人员的目视判断，非接触光学检测工位还预留了遮光帘的安装位置，可隔绝外界杂光对光学检测精度的干扰。整体布局还考虑了后期产能扩充的预留空间，在环形产线的内侧预留了2个备用工位的安装位置，后期产能提升时可直接加装测量设备，无需对整体产线布局做大规模调整，减少产线升级改造的施工周期与成本投入。
