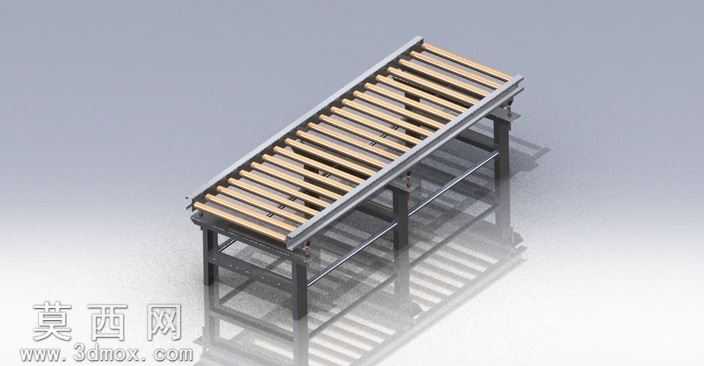

工业重载滚床式辊筒输送设备结构

该滚床式输送设备采用三维参数化建模完成整体结构搭建，建模过程中先以基准面定位确定机架整体长宽高与倾斜输送角度，再通过多实体建模方式拆分各个功能部件，确保各零件装配关系精准无干涉。设备主体机架采用型钢焊接结构建模，支腿与横向、纵向支撑梁通过装配约束完全定位，支腿底部预留安装固定位，可适配车间地面的安装固定需求，整体机架做了等强度结构优化，在保证承载能力的前提下减少冗余材料，适配重载物料的输送承重要求。输送辊道部分采用等间距排布的辊子建模，每根辊子两端配置转动支撑结构，辊子表面做防滑纹理材质渲染，模拟工业常用的包胶或金属滚面质感，辊子间距经过参数化计算，可避免输送过程中物料卡滞，同时保证输送过程的平稳性，辊子与机架侧边的安装座采用可拆式约束设计，方便后续维护更换单个辊子。渲染阶段采用工业产品常用的冷灰色金属材质赋予机架结构，辊子部分根据功能区分材质，转动部件做金属光泽处理，支撑结构做哑光防锈漆面效果，整体场景添加柔和的环境光与方向光，生成带地面反射的渲染效果，清晰展现设备的整体结构层次与空间布局。设计思路围绕车间重载物料的短距离转运需求展开，整体倾斜角度设置适配上下游设备的高度差，无需额外配置升降转接结构，可直接对接生产线的出料或上料工位，机架两侧预留挡边安装位，可根据输送物料的尺寸加装侧挡结构防止物料滑落，整体结构无复杂异形零件，全部采用常规工业标准型材与机加工件，降低实际生产的加工与装配难度，设备底部支撑结构可加装调节脚杯，适配不平整的车间地面安装，保证辊道整体水平度，避免输送过程中物料出现偏斜滑移的问题。建模过程中对所有转动部件做了间隙配合校验，确保辊子转动无卡滞，各连接部位的紧固件位置预留足够的安装操作空间，方便现场装配与后期检修维护。
