带载料支撑结构的皮带式装载机输送机

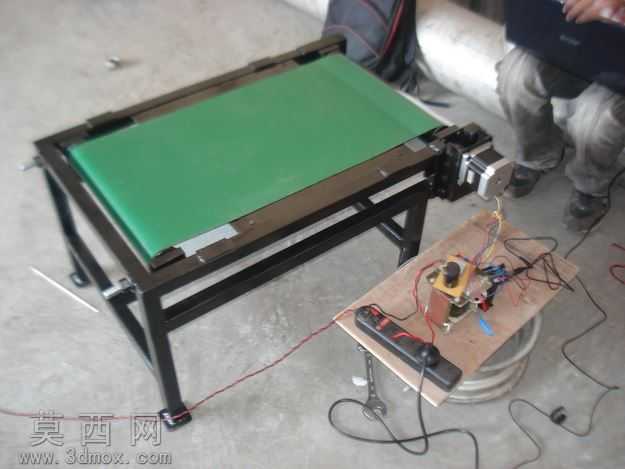

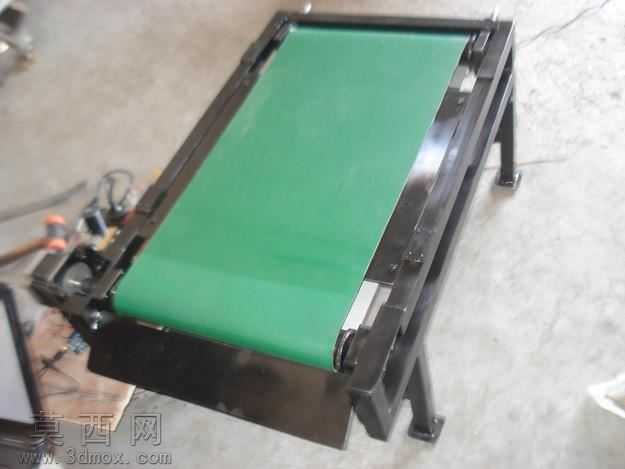

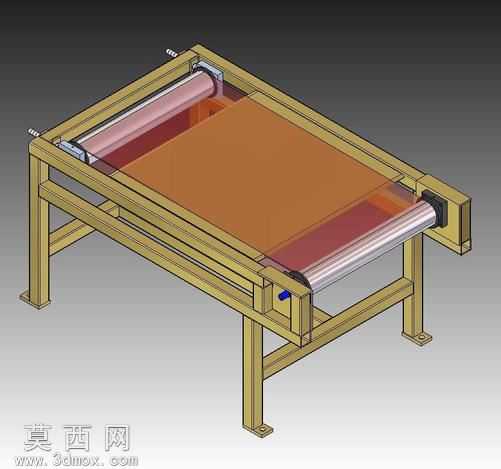

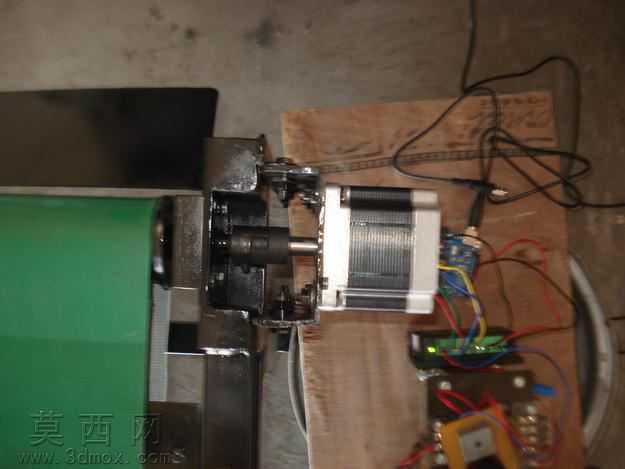

本款装载机输送机采用三维参数化建模完成整体设计，建模过程中先以基准轴、基准面搭建空间定位体系，逐一完成机架、传动滚筒、改向滚筒、输送皮带、支撑脚座等核心部件的建模，再通过装配约束完成整体组装，全程保证各部件配合尺寸精准，无干涉错位问题。渲染阶段采用工业级写实渲染方案，机架部分赋予哑光金属漆材质，还原型钢焊接机架的磨砂金属质感，表面做轻微的使用磨损纹理处理，提升真实感；传动与改向滚筒赋予抛光金属材质，模拟辊筒表面的光滑金属特性，端部的轴承座做深色金属质感区分，凸显部件结构层次；输送皮带采用棕褐色哑光橡胶材质，表面添加细微的颗粒纹理，还原工业皮带的防滑橡胶质感，同时调整材质透明度参数，半透明展示皮带下方的托承结构，让内部结构清晰可见。结构设计上，采用矩形型钢焊接形成整体框架，四条立式支腿底部加装方形固定脚座，可通过螺栓与安装地面固定，保证设备运行时的稳定性；框架上下横梁之间加装斜向加强筋，提升机架整体抗扭、抗形变能力，应对重载物料输送时的载荷冲击；两端分别布置传动滚筒与改向滚筒，滚筒两端通过带座轴承固定在机架端部，可通过端部的张紧调节结构调整皮带张紧度，避免皮带运行打滑跑偏；皮带下方设置横向托承结构，为承载段皮带提供连续支撑，避免重载下皮带下垂变形，保障物料平稳输送。设计思路围绕装载机配套的物料输送需求展开，重点考虑一定高度下的载料传送稳定性，整体结构紧凑，传动路径简洁，既满足散料、成件物料的连续输送需求，也兼顾了设备安装、维护的便捷性，各部件均采用标准化参数设计，可根据实际输送需求调整机架长度、皮带宽度、支腿高度等参数，适配不同装载机的接料、送料工位高度，可直接用于生产制造参考、设备方案演示以及相关输送场景的结构优化参考。
