小型皮带式输送机给料设备结构设计

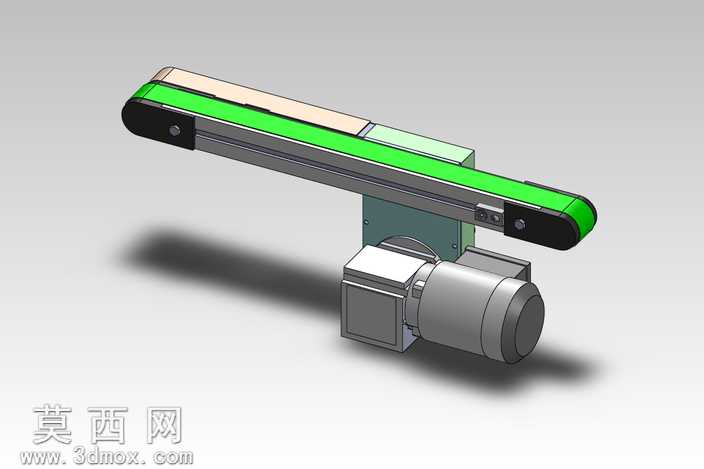

本作品为小型皮带式输送机给料设备的三维建模成果，建模过程中严格遵循机械设计规范，对设备各组成部分进行1:1等比例还原，保证各零部件尺寸精度符合实际生产装配要求。建模阶段首先完成整体结构的框架搭建，将设备划分为驱动单元、皮带输送主体、支撑固定基座三个核心模块逐一构建：驱动单元部分还原了集成式减速电机的完整外形结构，对电机壳体、接线盒、输出轴端的细节特征进行精细化处理，保证外观与实际工业用减速电机特征一致；皮带输送主体部分，精准构建了两端的从动辊筒与主动辊筒结构，辊筒表面做防滑纹理处理，同时还原了绿色输送皮带的张紧状态，皮带边缘做封边处理，两侧设置黑色导向挡边，避免物料输送过程中出现侧漏问题，输送段上方设置浅米色防护盖板，可对输送物料进行上部防护，避免杂物掉落影响输送作业；支撑固定基座部分，构建了立式安装支架，将驱动电机与输送主体进行刚性连接，支架上预留安装定位孔位，可满足设备在不同工位的固定安装需求。材质渲染阶段，针对不同零部件的实际材质属性赋予对应材质：输送皮带赋予哑光绿色橡胶材质，还原橡胶材质的轻微磨砂质感与弹性视觉特征；电机壳体赋予银灰色金属烤漆材质，表现金属壳体的细腻光泽与厚重质感；辊筒、支架等金属结构件赋予哑光银灰色金属材质，区分不同金属部件的表面处理差异；防护盖板赋予浅米色硬质塑料材质，表现工程塑料的哑光质感。结构设计上，该设备带宽为50mm，输送段总长度为670mm，属于微型窄带输送设备，采用电机直连驱动的结构形式，省去了额外的链传动或带传动结构，大幅缩小了设备整体体积，适合小尺寸零件、零散物料的短距离精准给料作业，可集成在自动化生产线、小型加工设备的进料端完成物料的定向输送供给。设计过程中充分考虑了设备的易维护性，辊筒与支架的连接采用可拆卸式装配结构，后期可快速完成皮带更换、辊筒维护等操作，整体结构紧凑，运行稳定性强，可满足小流量物料的连续输送给料需求。
