120度扭角65mm高扭转弹簧结构设计

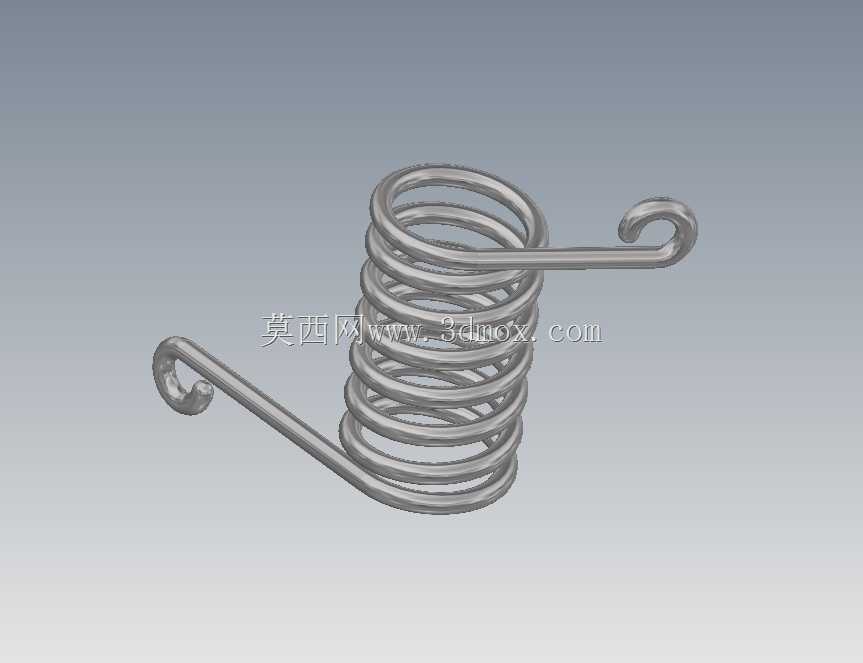

　　做机械结构设计这么多年，扭转弹簧算是日常选型和建模里接触频次极高的弹性元件，很多人觉得弹簧就是个绕出来的圈，真要落到实际设备的工况适配里，差一点参数都可能导致整套机构卡滞或者失效。这次做的这款扭转弹簧，首先是从实际安装空间倒推的尺寸边界，整体安装高度控制在65mm，簧丝直径取5mm，螺距设定为10mm，两个扭臂的夹角固定在120度，这个角度不是随便定的，是匹配常见的翻盖复位、棘爪回弹、夹具张合这类需要100-130度回转行程的工况来做的，不会因为扭角过大导致簧丝应力超过屈服极限，也不会因为行程不足没法满足机构的动作需求。

　　先说实际应用场景，这类扭转弹簧最常出现在什么地方？日常接触的工业设备里，自动化生产线的止回棘爪复位、工装夹具的快速夹钳张合、电气柜门锁的锁舌回弹、小型农用机械的操纵杆回位、甚至办公设备里的翻盖阻尼复位结构，都能用到这个参数区间的扭簧。和常见的拉伸、压缩弹簧受力方向不一样，扭簧承受的是扭转力矩，所有的载荷都是沿着簧圈的切线方向作用在两个扭臂上，所以建模的时候首先要考虑的就是簧圈的旋向，很多新手建模的时候不注意旋向，做出来的弹簧装上去，受力的时候簧圈不是收紧而是撑开，没几个循环就会出现永久变形甚至断裂。这款扭簧的旋向是按照常规右旋设计的，匹配绝大多数顺时针加载的复位工况，要是遇到反向加载的场景，只需要调整旋向参数就行，整体的尺寸边界不需要改动。

　　再讲设计思路，做扭簧建模的时候，首先要确定的是中径参数，簧丝直径5mm的情况下，我把中径设定为和常见的配套安装轴径匹配，保证弹簧套在安装轴上的时候，径向间隙控制在0.5-1mm，既不会因为间隙太小导致弹簧扭转的时候和轴发生干摩擦，也不会因为间隙太大导致弹簧工作的时候出现偏摆，加剧簧丝的磨损。螺距取10mm是经过考量的，扭簧在承受最大扭矩的时候，相邻的簧圈会因为扭转产生相对转动，如果螺距太小，满行程的时候相邻簧圈会贴死摩擦，不仅会产生额外的阻力，还会磨损簧丝表面的镀层或者氧化层，缩短使用寿命；螺距太大的话，相同高度下能做的有效圈数就会变少，弹簧的刚度就会变大，相同扭角下需要的操作力就会超出人机工程或者机构的驱动力范围，10mm的螺距刚好能保证在120度最大工作扭角下，相邻簧圈之间还能保留0.5mm以上的间隙，不会出现碰圈的问题。

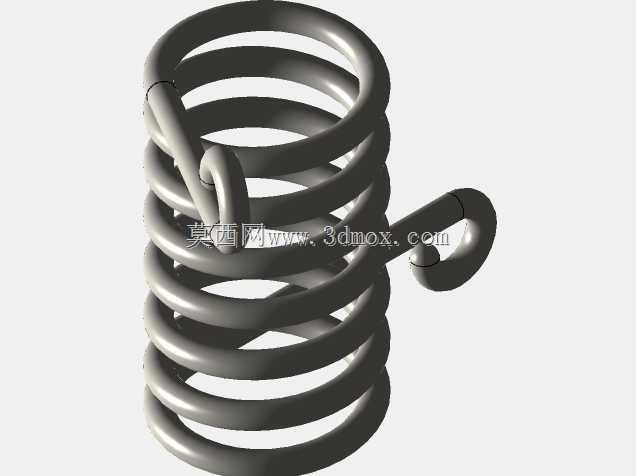

　　两个扭臂的末端做了弯钩结构，这个细节很多人容易忽略，要是扭臂末端是直的，安装的时候和机构的接触点会滑动，不仅会产生异响，时间长了还会把接触的塑料或者金属零件磨出凹槽，导致弹簧的预紧力发生变化。弯钩的曲率半径做的是2倍簧丝直径，这个曲率半径是按照应力集中系数最小来设定的，弯钩处是扭簧应力集中最严重的位置，要是曲率半径太小，弯折处的残余应力太大，工作的时候很容易从弯钩位置断裂；曲率半径太大的话，弯钩的尺寸就会超出安装边界，和周边的零件发生干涉。

　　实际选型的时候，很多工程师容易犯的错是只看弹簧的刚度，不看安装边界。这款弹簧的总高度65mm，是指自由状态下两个扭臂处于120度夹角时，簧圈的轴向总高度，安装的时候要给轴向预留1-2mm的窜动间隙，不能把弹簧两端完全顶死，不然扭转的时候轴向的摩擦力会直接改变弹簧的输出力矩，导致机构动作不顺畅。另外扭臂的长度也是按照常规安装位置设定的，力臂长度直接决定了相同扭角下输出的力矩大小，要是实际安装的时候力臂接触点离簧圈中心更近，输出的复位力就会变大，接触点更远的话复位力就会变小，这点在做结构适配的时候一定要提前核算，不能光看弹簧样本上的刚度参数就直接选型。

　　建模的时候我特意把簧丝的收尾做了并圈处理，两端各并了半圈，不要小看这半圈的并圈，它能让弹簧套在安装轴上的时候更稳定，不会因为两端的簧圈翘曲导致弹簧倾斜。很多新手做扭簧建模的时候，所有圈都是等螺距分开的，装到装配体里就会发现弹簧歪歪扭扭，和安装轴不同轴，仿真的时候出来的力矩数据偏差能到20%以上，根本没法指导实际生产。另外簧丝的表面我没有做额外的修饰，按照实际冷拔弹簧钢丝的表面质感来做的，实际生产的时候这类弹簧一般会做喷丸处理，表层会有均匀的残余压应力，能大幅提高疲劳寿命，要是用在腐蚀环境里，还可以做镀锌或者达克罗表面处理，这些表面处理层的厚度很薄，不会影响整体的安装尺寸，不需要在建模的时候额外预留余量。

　　从工况适配的角度说，这款弹簧的最大工作扭角设定在120度，对应的切应力是控制在弹簧钢丝的许用应力范围内的，适合长期往复扭转的工作场景，循环寿命能达到10万次以上，要是偶尔需要超行程使用，最大可以到150度，但不能长期在超行程状态下工作，不然簧丝会出现塑性变形，复位精度会下降。安装的时候要注意，两个扭臂的支撑点要尽量靠近簧圈位置，不要让扭臂承受过大的悬臂弯矩，不然扭臂位置很容易出现变形，导致弹簧失效。
