在散料输送工况里,皮带工作面粘附的细料、湿料如果不及时清理,会顺着回程段撒落污染现场,还会卷入滚筒与皮带的贴合面造成皮带跑偏、磨损加剧,严重时甚至会因为物料卡滞导致皮带纵向撕裂,这类清扫构件的可靠性直接影响整条输送线的运维周期。这套钢丝刮刀组件就是针对皮带回程段的粘附物料设计的,和传统硬质合金刮板、聚氨酯刮板不同,它采用多股细钢琴丝作为清扫接触端,既能保证和皮带表面的贴合度,又不会因为硬度过高刮伤皮带硫化层,尤其适合输送煤炭、矿石、粮食这类带有一定湿度、容易粘附在皮带纹理里的物料场景。

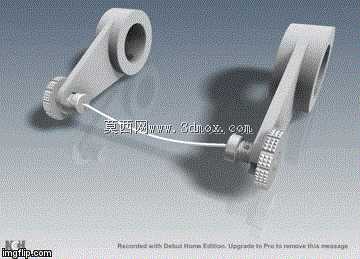

从结构上看,整套组件分为左右对称的两个安装支座、张紧调节结构、钢丝连接端三个核心部分。两个支座上都预留了铰接安装孔,安装时可以直接固定在输送机机架的横梁上,铰接结构允许刮刀组件在一定角度范围内自适应摆动,避免因为皮带接头跳动、局部变形导致的接触压力突变。张紧部分采用了带滚花的调节旋钮,旋钮和钢丝端部的固定块连接,转动旋钮就能调整钢丝的张紧度,滚花结构是为了运维人员徒手调节时增加摩擦力,不需要额外工具就能完成张紧度微调,日常巡检时就能快速调整,不用停机拆解。
设计这套结构的时候,首先要考虑的是安装边界的适配性,支座上的铰接孔中心距要匹配常规输送机机架的安装孔位标准,避免现场安装时需要重新打孔焊接;其次是钢丝的张紧行程,调节范围要覆盖钢丝使用初期的拉伸变形和长期磨损后的补偿量,不能用几个月就因为钢丝伸长无法张紧导致失效。另外,钢丝和固定块的连接采用了端面压接的方式,不会因为长期受交变拉力出现松脱,毕竟皮带运行时是持续跳动的,钢丝会一直承受高频的小幅振动,如果连接端固定不可靠,很容易出现钢丝脱落卷入滚筒的事故。

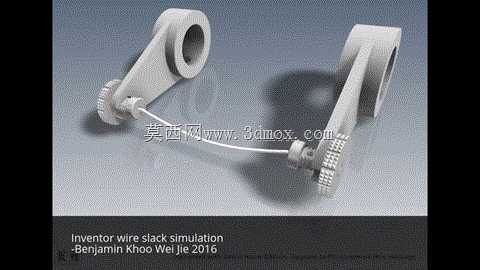

做结构仿真的时候,一开始尝试用整体式的柔性体模拟钢丝,但是运算量太大,普通工作站跑一遍动态过程要几个小时,后来把整根钢丝绳拆分成多个离散的刚性小段,每段之间添加端到端的铰接约束,再给每个小段施加重力参数,既还原了钢丝松弛、张紧过程的柔性动态效果,又把运算量降到了可以接受的范围,调整段数的时候反复对比了不同分段数量的仿真效果,最终选了兼顾真实度和运算效率的分段数,既能看到钢丝在皮带跳动时的随动变形,又不会因为分段太细导致仿真时帧速率卡顿,方便后续做结构优化的时候快速迭代。
实际使用时,钢丝和皮带表面的接触压力要调整到合适区间,压力太小的话清扫不干净,压力太大又会加速钢丝和皮带的磨损,调节旋钮的螺纹导程做了细化设计,每转一圈的张紧量很小,方便运维人员精准控制压力。另外,左右支座的安装位置要保证钢丝和皮带宽度方向平行,不能出现一侧张紧一侧松弛的情况,否则会导致偏磨,缩短使用寿命。和传统整板式刮板相比,这种钢丝式刮刀的接触是线接触形式,对皮带表面的局部凸起、接头台阶的适应性更好,不会因为局部不平整出现清扫盲区,而且单根钢丝磨损后可以单独更换,不用更换整个刮板,运维成本更低。
在安装尺寸上,铰接孔的直径适配常规输送机的安装螺栓规格,支座的整体高度控制在不与回程托辊干涉的范围内,安装时刮刀组件与皮带表面的初始夹角设置在15到20度之间,这个角度下钢丝的刮削方向和皮带运行方向匹配,既能有效刮下粘附物料,又不会因为角度太陡导致钢丝被皮带带动反向弯折。张紧调节旋钮的位置设置在支座外侧,方便人员在机架侧面操作,不用探到皮带下方,提升了运维操作的安全性。
