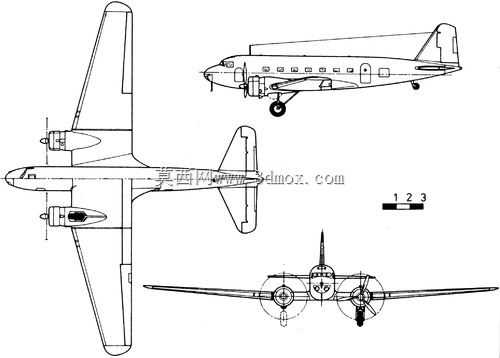

道格拉斯DC-2老式双引擎客机三维结构

　　两台活塞式发动机对称安装在机翼中段的发动机舱内，这种布局能够让发动机的重量直接由机翼主承力结构承担，减少飞行过程中发动机振动对机身结构的传递，同时下单翼设计也方便地勤人员对发动机进行日常维护与检修，机翼的翼型采用当时成熟的低速翼型，翼展与机身长度的比例经过早期风洞试验验证，能够在低速飞行状态下提供足够的升力，同时兼顾巡航阶段的阻力控制，机翼后缘设置有简单的襟翼结构，用于起降阶段提升升力，降低起降速度，适配当时条件有限的机场跑道条件。起落架采用后三点式固定起落架设计，两个主起落架直接安装在发动机舱下方的承力结构上，尾轮安装在机身尾部下方，固定起落架的设计虽然会增加一定的飞行阻力，但在当时的液压技术水平下，省去了起落架收放机构的复杂度，在民用航空发展历程中，双引擎活塞式客机曾是中短程航线的核心运载载体，道格拉斯DC-2作为早期商用客机的典型代表，其结构设计思路对后续民航机型的发展有着深远的参考价值。从三维建模的结构还原角度来看，该机型的机身采用全金属半硬壳式布局，机身截面为近似圆形的流线型设计，这种设计在当时的工艺条件下，能够在控制结构重量的同时，最大化提升机身的结构强度与舱内可用空间，适配14座的载客布局需求，机身纵向的长桁与隔框分布完全遵循早期金属客机的受力传递逻辑，机身前部的驾驶舱风挡采用多块平板玻璃拼接的形式，既满足飞行员的前方与侧方视野需求，也适配当时的玻璃加工工艺水平，避免曲面玻璃带来的成本与强度问题。机翼部分采用悬臂式下单翼布局，

　　提升了结构可靠性，降低了日常维护的难度，主起落架的减震支柱采用油气混合减震结构，能够吸收着陆阶段的冲击载荷，避免冲击直接传递到机身结构造成结构损伤。尾翼部分采用常规布局，垂直尾翼与水平尾翼均为金属框架蒙布结构？不对，该机型的尾翼同样采用金属蒙皮结构，垂直尾翼的方向舵与水平尾翼的升降舵均通过钢索操纵系统连接到驾驶舱的操纵机构，操纵力的传递路径直接，冗余度设计符合早期民航机的安全标准，能够在单发失效的情况下依然保证足够的操纵力矩，维持飞行姿态的稳定。从实际应用场景来看，该机型主要用于中短程的民用客运航线，也可经过简单改装后用于货运或者邮政运输，舱内的座椅布局采用单通道双排设计，座椅间距适配当时的乘客出行需求，机身侧面设置有多个方形舷窗，

　　为乘客提供外部视野，同时舷窗的边框采用加强结构设计，避免舷窗开孔造成的机身应力集中问题。在建模过程中，需要重点关注各部件之间的安装边界：发动机舱与机翼的连接点需要完全对齐机翼的主翼梁位置，保证发动机载荷能够直接传递到主承力结构上；主起落架的安装座需要与发动机舱的下部承力框架完全贴合，螺栓孔位的位置精度控制在合理范围内，避免装配过程中出现干涉；机身各段的对接框需要保证同轴度，避免机身组装后出现外形偏差影响气动性能；尾翼与机身尾部的连接接头需要匹配对应的加强隔框，保证尾翼的气动载荷能够有效传递到机身整体结构中。对于结构设计从业者来说，还原这类早期客机的三维结构，能够清晰看到航空工业发展早期的结构设计取舍——在材料、工艺、

　　动力系统都存在局限的前提下，如何平衡飞行性能、结构强度、载客能力与维护成本之间的关系，比如固定起落架的选择并非技术落后，而是在当时的技术条件下，可靠性优先于飞行速度的典型设计决策；下单翼的布局既考虑了发动机维护的便利性，也考虑了翼内油箱布置的空间需求，同时在紧急迫降情况下，下单翼结构能够先于机身接触地面，吸收部分冲击能量，提升乘客的生存概率。机身前部的发动机整流罩采用流线型设计，既能够降低发动机部位的空气阻力，也能够引导冷却气流流过发动机气缸，保证活塞发动机在工作过程中的散热需求，整流罩的快拆结构设计，能够让地勤人员快速打开整流罩完成发动机的检查与小故障排除，减少航班过站的停留时间。机翼内部除了布置主翼梁、翼肋等承力结构外，还预留了燃油箱的安装空间，燃油依靠重力从机翼油箱供给到发动机，省去了燃油泵的复杂结构，进一步提升了燃油系统的可靠性，这种供油方式在低速活塞式飞机上应用非常广泛。
