手动立式压榨果汁制作设备结构设计

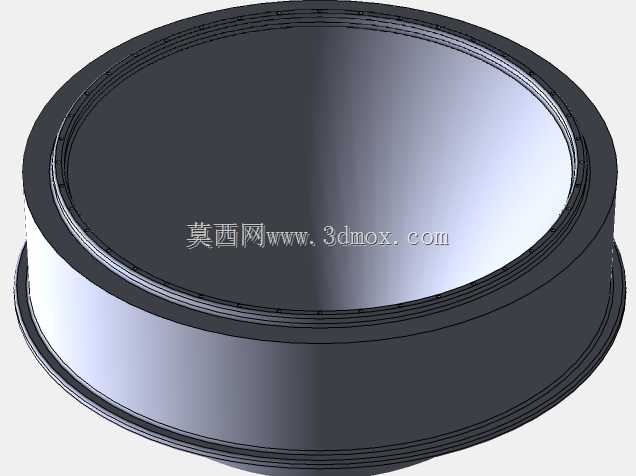

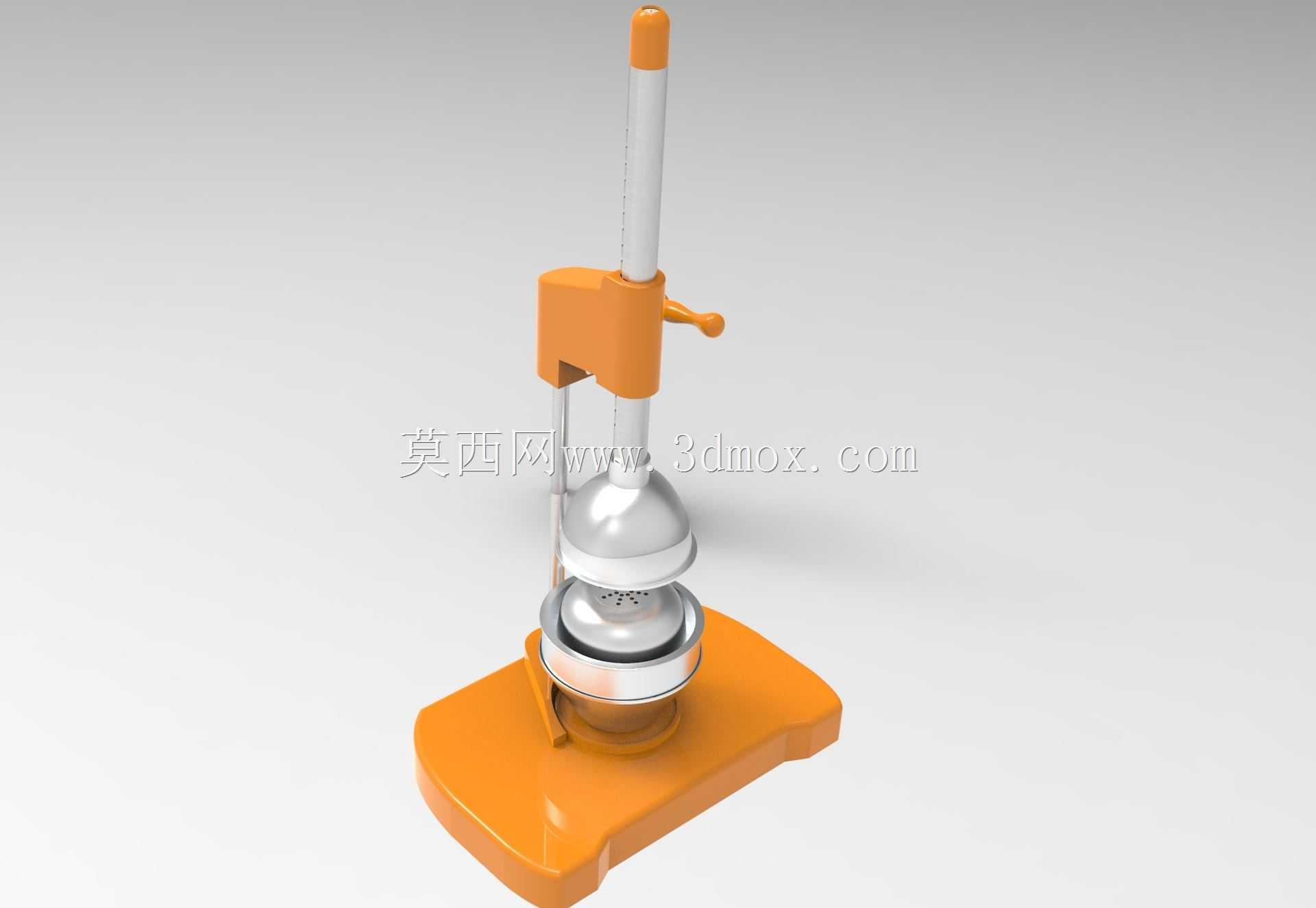

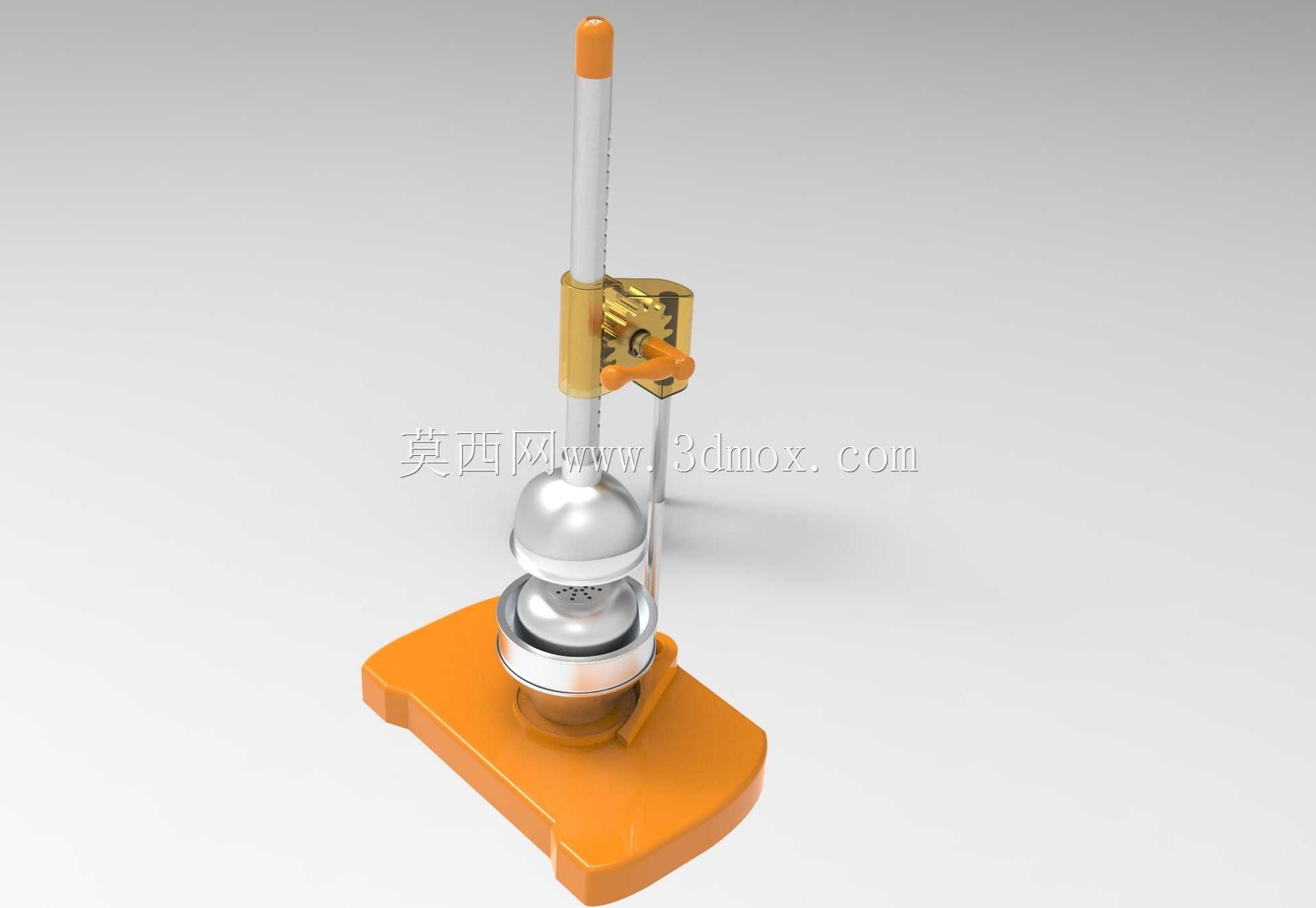

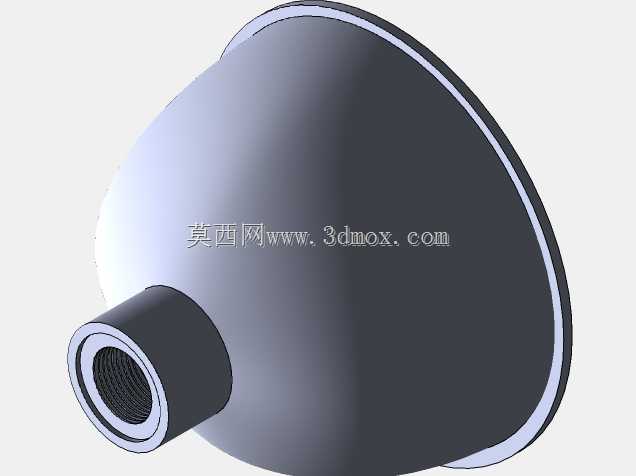

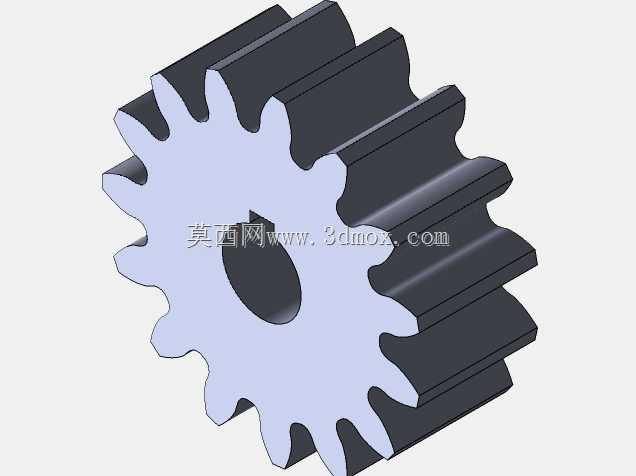

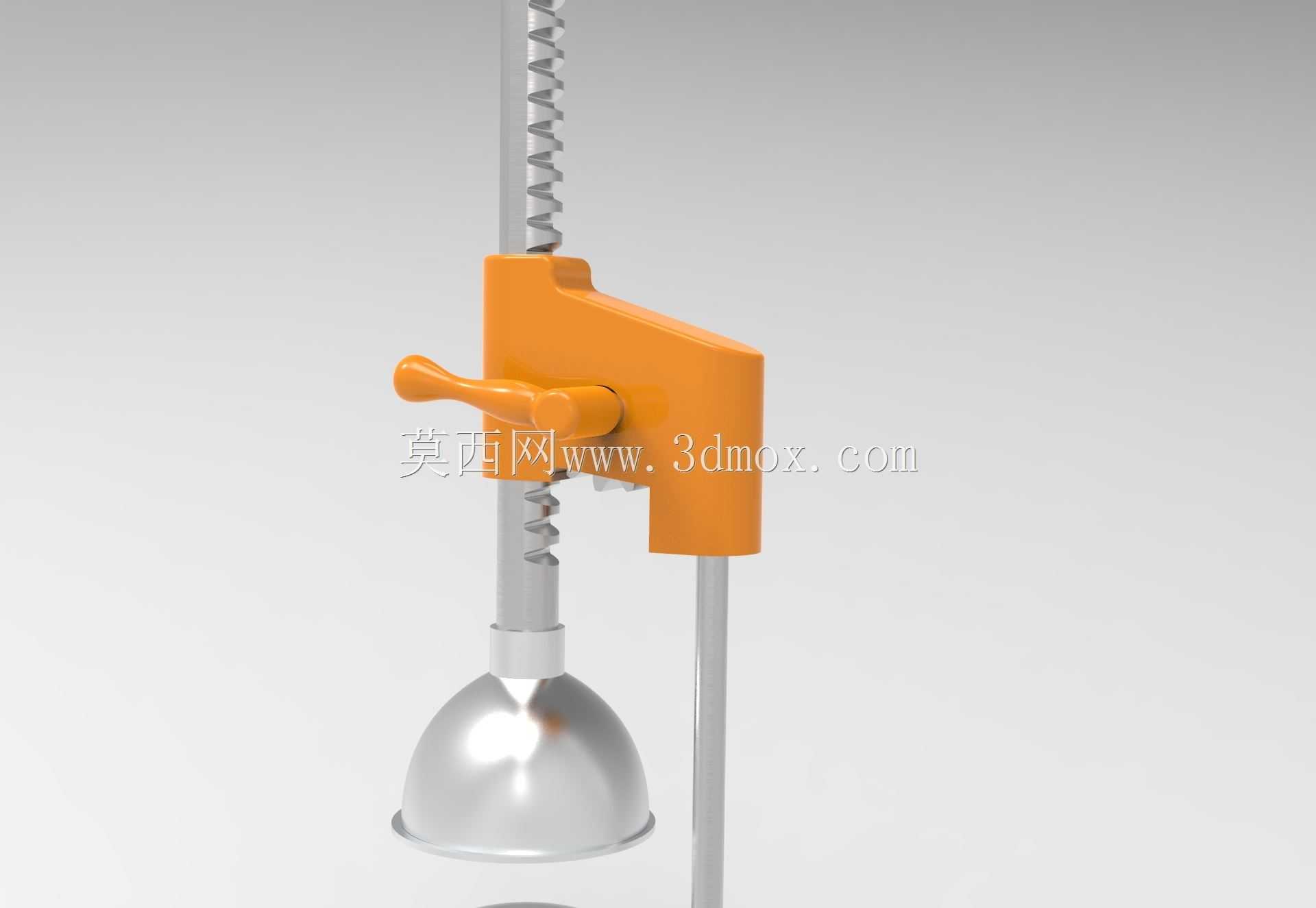

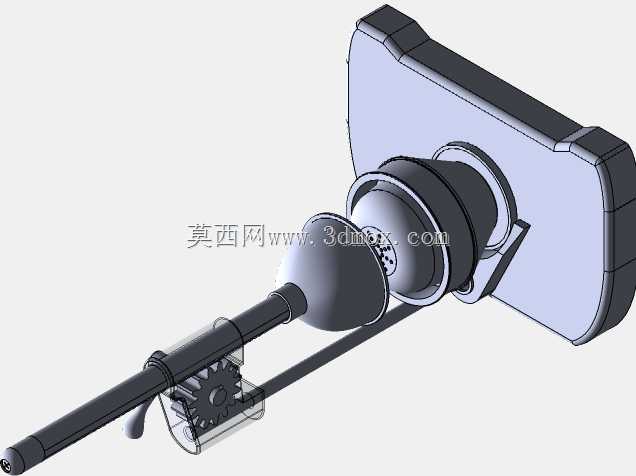

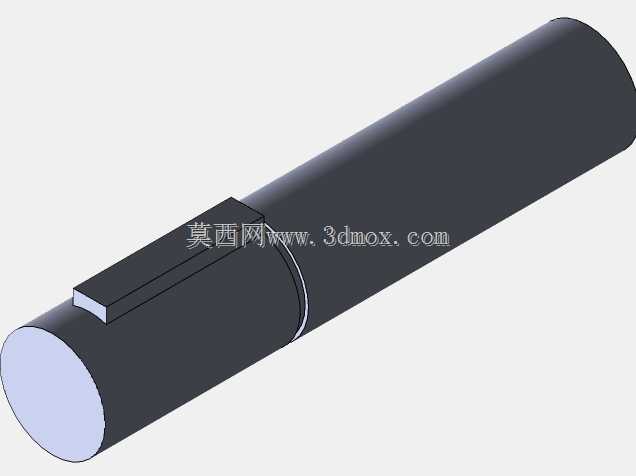

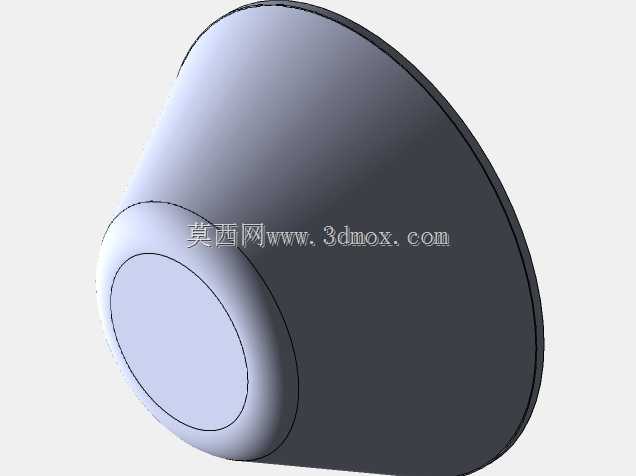

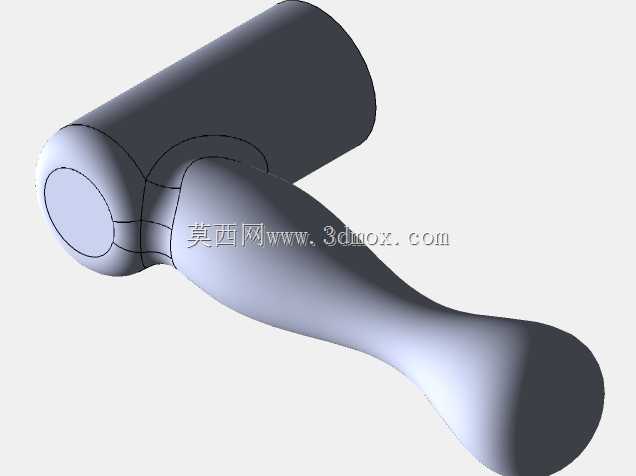

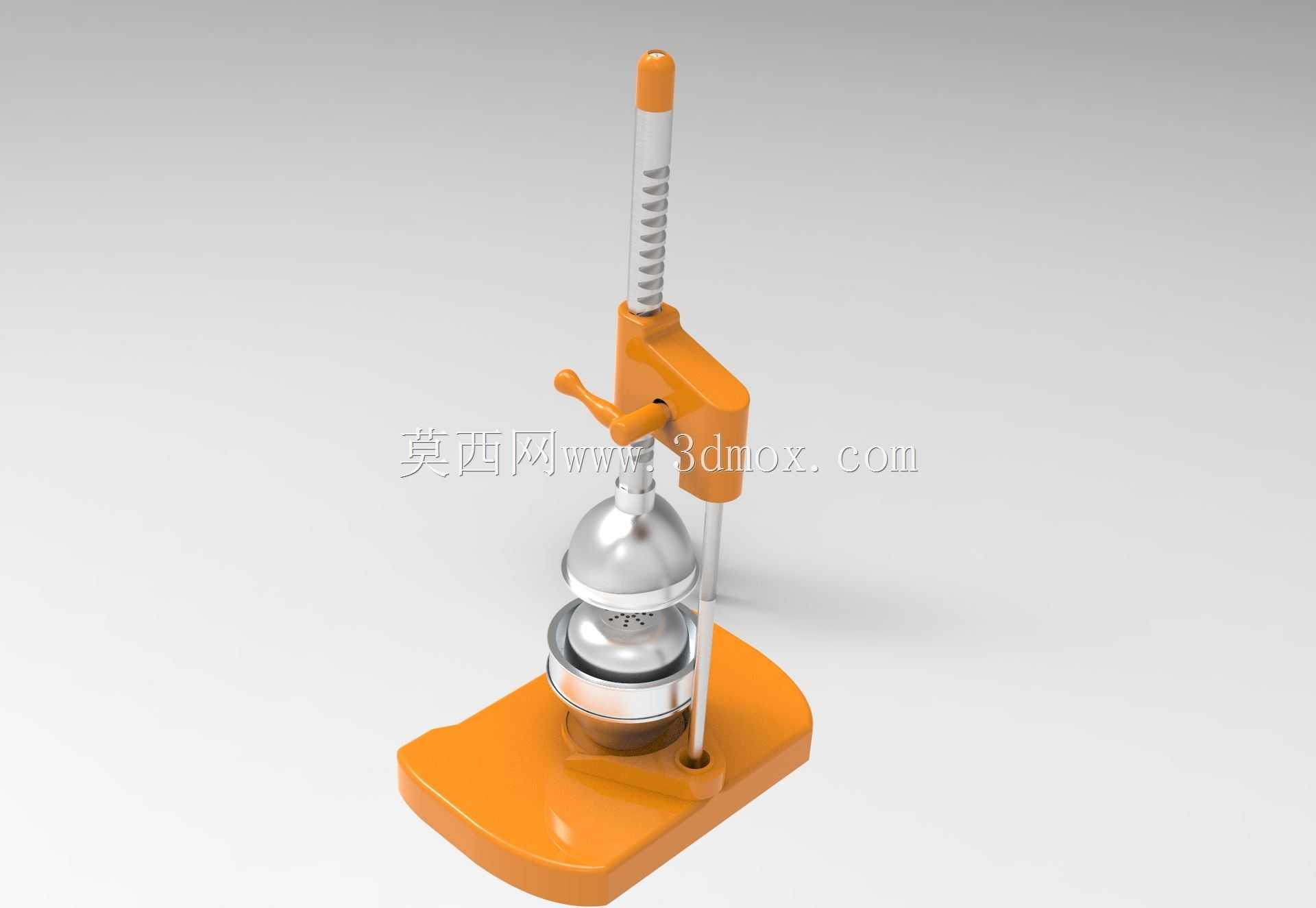

这款手动立式压榨设备主要面向小型饮品门店、家庭鲜榨场景以及户外无供电环境下的鲜榨果汁制备需求，区别于高速切削式的电动榨汁设备，它采用垂直下压的压榨结构，通过机械力直接挤压鲜果组织获取汁液，能最大程度保留果肉中的纤维质感与果香层次，避免高速切削带来的果肉氧化分层问题，在鲜榨橙汁、柠檬汁、石榴汁这类高汁水含量鲜果的加工场景中适配性极强。从结构设计逻辑来看，整机采用立式长轴导向布局，底部设置带弧形围挡的承托底座，底座的橙色接触区域采用食品接触级的曲面造型，一方面可以直接放置对半切开的鲜果，围挡结构能避免压榨过程中汁水飞溅外溢，另一方面底座的配重经过合理分配，下压过程中整机不会出现侧翻偏移，无需额外的台面固定结构即可稳定放置。垂直布置的导向杆采用光滑圆轴结构，表面做抛光处理降低滑动阻力，下压手柄通过齿轮齿条啮合结构将手部的水平转动力转化为压头的垂直下压力，传动比经过反复调校，普通成年人无需施加过大的握力即可输出足够的压榨力，能将鲜果中的汁水充分挤出，压头部分采用圆弧球面造型，和对半切开的鲜果剖面弧度匹配，下压过程中压力均匀分布在果肉截面上，不会出现局部压力过大导致果籽破裂混入汁水带来苦涩味的问题。导向杆中部设置的金色锁紧定位结构，可以根据不同鲜果的尺寸调整压头的初始下压高度，压榨橙子这类尺寸较大的鲜果时可以将压头抬升至更高位置，压榨柠檬、青桔这类小尺寸鲜果时可以下调初始位置，减少空行程长度提升操作效率，侧面的橙色操作旋钮同时兼顾锁紧与释放功能，下压到位后扳动旋钮即可快速抬升压头取出果渣，操作逻辑简单无需复杂的学习成本。整机的外露金属部件全部采用食品级不锈钢材质，接触汁水的部件表面做镜面抛光处理，压榨完成后可以直接用清水冲洗，没有容易藏污纳垢的缝隙结构，日常清洁维护十分便捷。从安装边界尺寸来看，整机底座的占地面积仅比常规A4纸张略小，放置在吧台、家庭厨房台面上不会占用过多操作空间，垂直方向的最大抬升高度适配常规台面上方的吊柜预留空间，无需额外调整厨房原有布局即可放置使用。压头与底座之间的压榨间隙可以在0到120毫米之间调整，覆盖了绝大多数常见鲜榨水果的尺寸范围，针对果皮较厚的鲜果也能通过加大下压行程实现充分压榨，不会残留过多汁水在果渣中。设备的传动结构全部做了隐藏式处理，齿轮齿条结构外部设置防护壳体，避免操作过程中手部接触传动部件造成夹伤，同时也能防止汁水、果屑进入传动结构造成卡顿锈蚀，延长设备的实际使用寿命。和常见的电动榨汁设备相比，这款手动压榨设备没有电机、电路结构，不存在电气安全隐患，清洗时无需担心电路进水问题，在无供电的户外市集、流动摊点场景下也能正常使用，同时整机没有易损电子元件，长期使用的维护成本极低，仅需定期在导向杆表面涂抹少量食品级润滑脂即可保持操作顺滑。在结构建模过程中，所有配合面的公差都按照食品加工器具的行业标准设置，压头与导向杆的配合间隙控制在合理范围，下压过程中不会出现晃动偏移，保证压力始终垂直作用在鲜果中心位置，底座的底部设置四个防滑硅胶垫，进一步提升放置稳定性，即使在光滑的不锈钢台面上操作也不会出现滑移。
