室外地上式消防栓三维结构设计

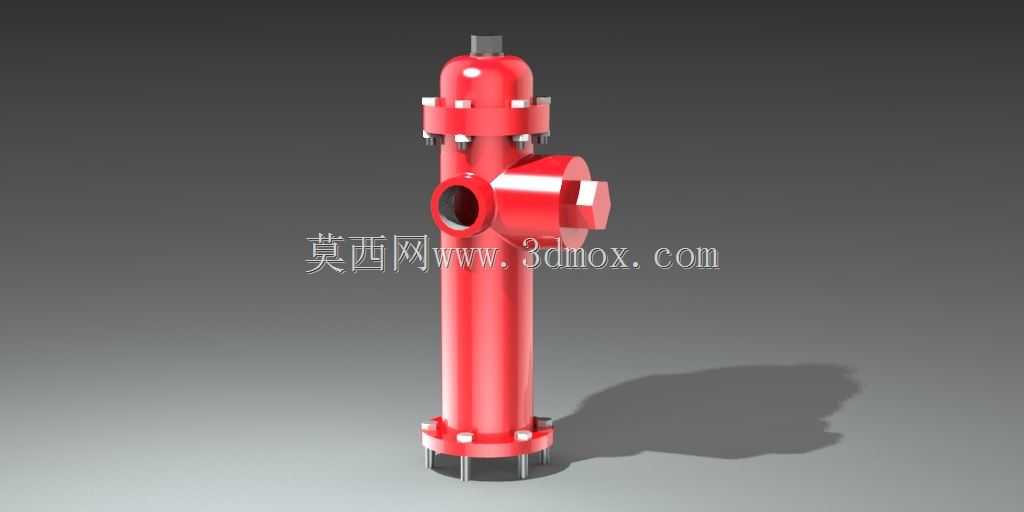

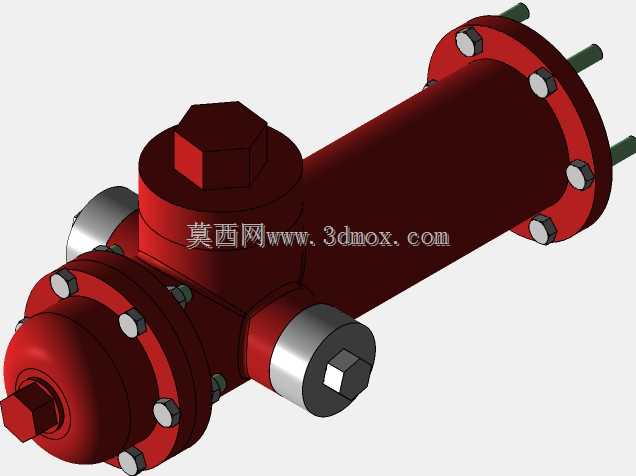

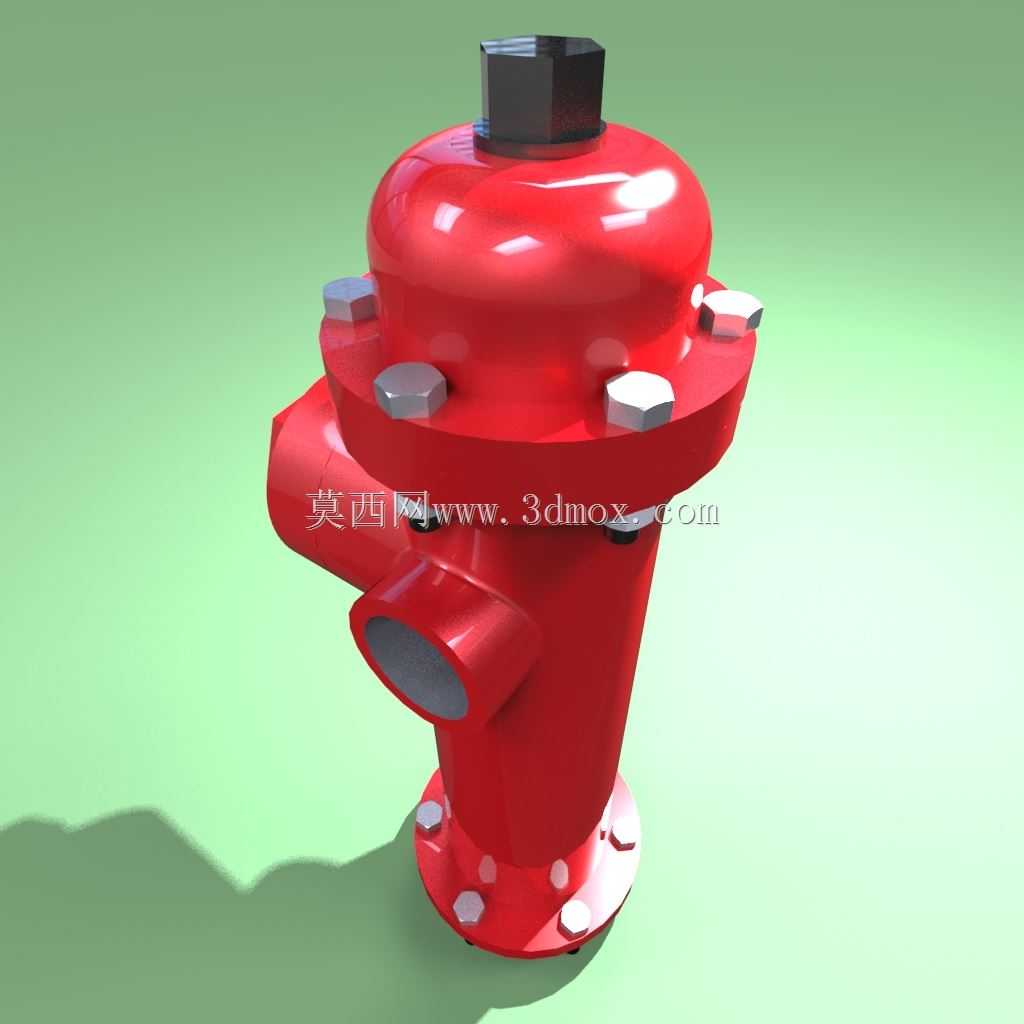

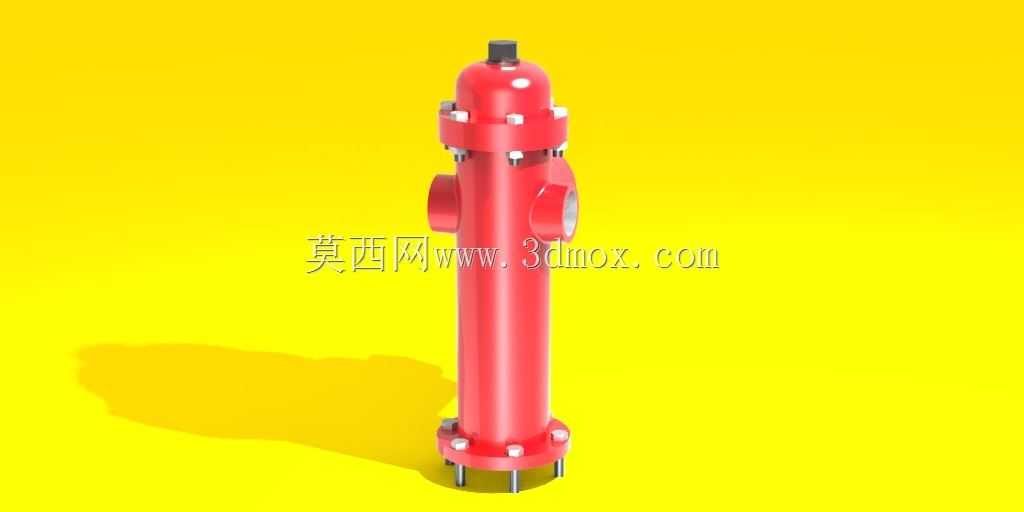

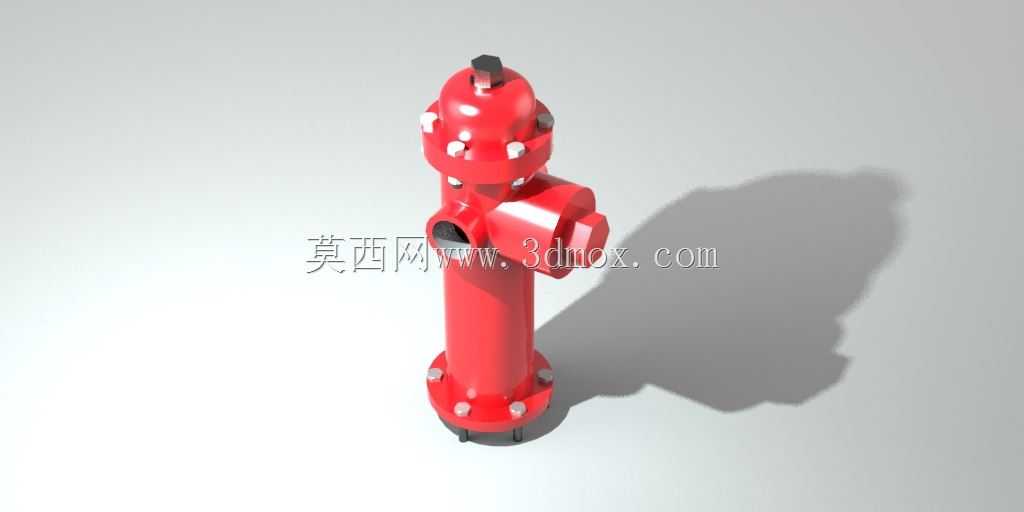

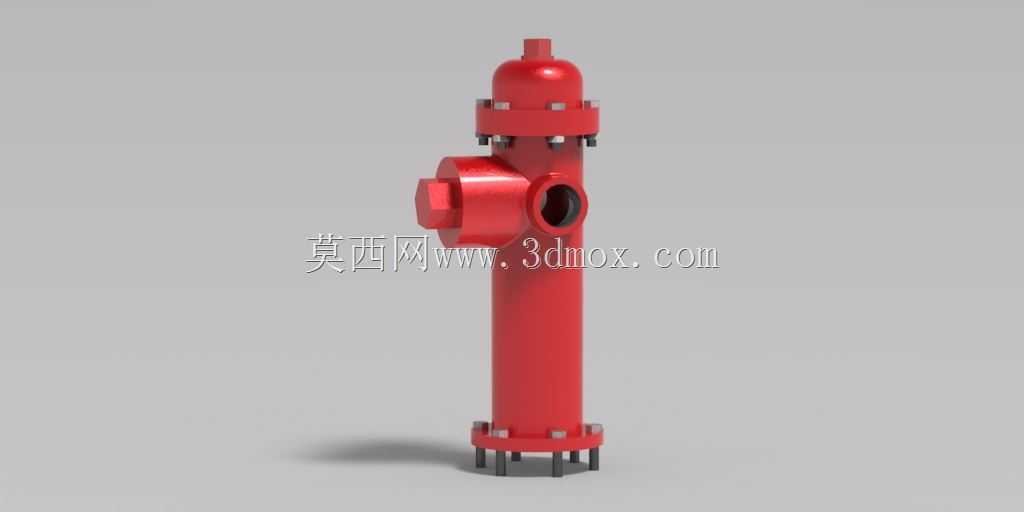

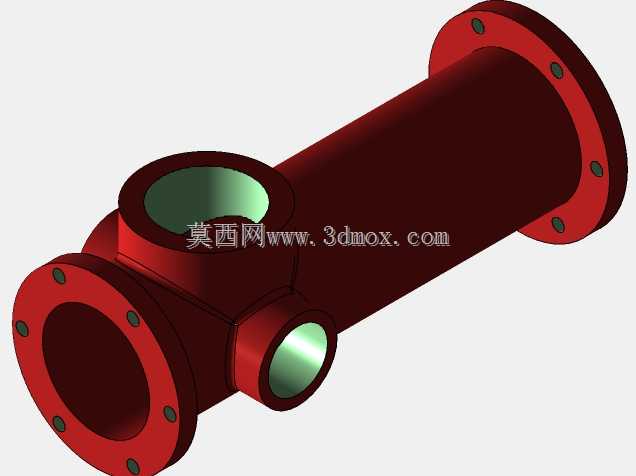

作为城市公共消防供水系统的末端关键设施，地上式消防栓的结构合理性直接关系到火灾扑救时的供水响应效率，本次设计的室外消防栓模型完全参照市政道路、厂区、公共建筑周边的实际布设需求搭建，整体采用直立柱状结构，外露主体部分采用醒目的大红色涂装，既符合消防设施的视觉识别规范，也能在复杂的室外环境中快速被作业人员定位。从实际应用场景来看，这类消防栓主要布设在城市道路人行道侧、工业园区主干道旁、大型公共建筑周边的室外区域，需要适配不同地区的市政供水管网压力，同时要耐受长期室外暴露的日晒雨淋、低温冻胀、外力磕碰等复杂工况，因此在结构设计阶段就需要充分考虑密封可靠性、操作便捷性与结构耐用性的平衡。模型的主体结构分为顶部阀帽段、中部阀体段、侧部出水接口段、底部安装法兰段四个核心部分，顶部阀帽位置设置了操作启闭的阀杆端，配套的多边形操作头适配标准消防扳手的咬合尺寸，作业人员无需额外适配工具即可快速完成阀门启闭操作，阀帽周边均匀布置的紧固螺栓采用内六角防松结构，避免长期户外使用后螺栓松动导致的密封失效问题。中部阀体为等径柱状腔体，内部集成了阀芯、阀杆、密封胶圈等核心启闭组件，水流通道的内壁做了圆弧过渡处理，减少高压水流通过时的紊流阻力，避免长期水流冲刷导致的内壁气蚀损伤，阀体外部的加强筋沿轴向均匀布置，既提升了整体结构的抗冲击强度，也能在低温环境下减少阀体冻裂的风险。侧部的出水接口采用标准消防接口尺寸，接口处设置了可快速拆卸的防护盖，平时能够阻挡泥沙、杂物进入阀体内腔堵塞通道，火灾扑救时可快速掀开防护盖连接消防水带，接口的密封面采用精加工平面，配套橡胶密封圈保证带压供水时无渗漏。底部的安装法兰采用标准圆形法兰结构，法兰上的螺栓孔位间距、孔径完全匹配市政供水管网的预留对接法兰尺寸，安装时只需对齐法兰孔位、加装密封垫片后拧紧固定螺栓即可完成与地下供水管网的对接，法兰下方预留的短管段长度适配常规的室外管线埋深要求，能够保证阀体的泄水腔位于当地冻土层以下，避免冬季低温时阀体内存水结冰胀裂阀体。在设计思路上，整个模型的结构完全拆解了实际消防栓的装配层级，每一个螺栓、密封件、接口部件都做了独立的结构建模，既能够用于消防设施布设的场景可视化演示，也可以作为结构设计人员参考同类产品结构的设计参照，建模过程中对各部件的配合公差做了符合机械加工要求的预留，比如阀杆与阀帽的配合间隙、法兰对接面的平面度要求、螺栓孔的位置度公差都参照通用机械零部件的加工标准设定，保证模型结构符合实际生产加工的工艺要求。从安装边界来看，这类地上式消防栓安装完成后外露地面的高度控制在常规操作高度范围内，既不会因为高度过低导致出水口被地面积水、积雪掩埋，也不会因为高度过高影响人行道的正常通行，侧部出水口的离地高度适配消防水带的连接操作高度，作业人员站立状态下即可快速完成水带对接，不需要弯腰或者登高操作，大幅缩短火灾扑救时的准备时间。模型的整体外形线条简洁流畅，没有多余的突出结构，能够减少户外使用时被外力磕碰损坏的概率，外露的金属部件表面都预留了防腐涂层的厚度空间，实际生产时可通过喷涂防锈底漆加红色面漆的工艺，提升整体的耐候性能，适配不同气候区域的室外使用需求。在功能特性上，该结构的消防栓具备可靠的启闭密封性能，阀门完全开启时水流通道无明显缩径，能够满足大流量供水的要求，阀杆位置的多重密封结构既能够防止高压供水时的渗漏，也能够阻挡外部的雨水、灰尘进入阀杆的运动副，减少长期使用后的操作卡滞问题，阀体下部设置的自动泄水结构能够在阀门关闭后自动排空阀腔内的存水，从结构根源上解决冬季低温冻裂的问题，不需要额外做排空操作，降低日常维护的工作量。
