V型六缸汽车动力总成结构设计

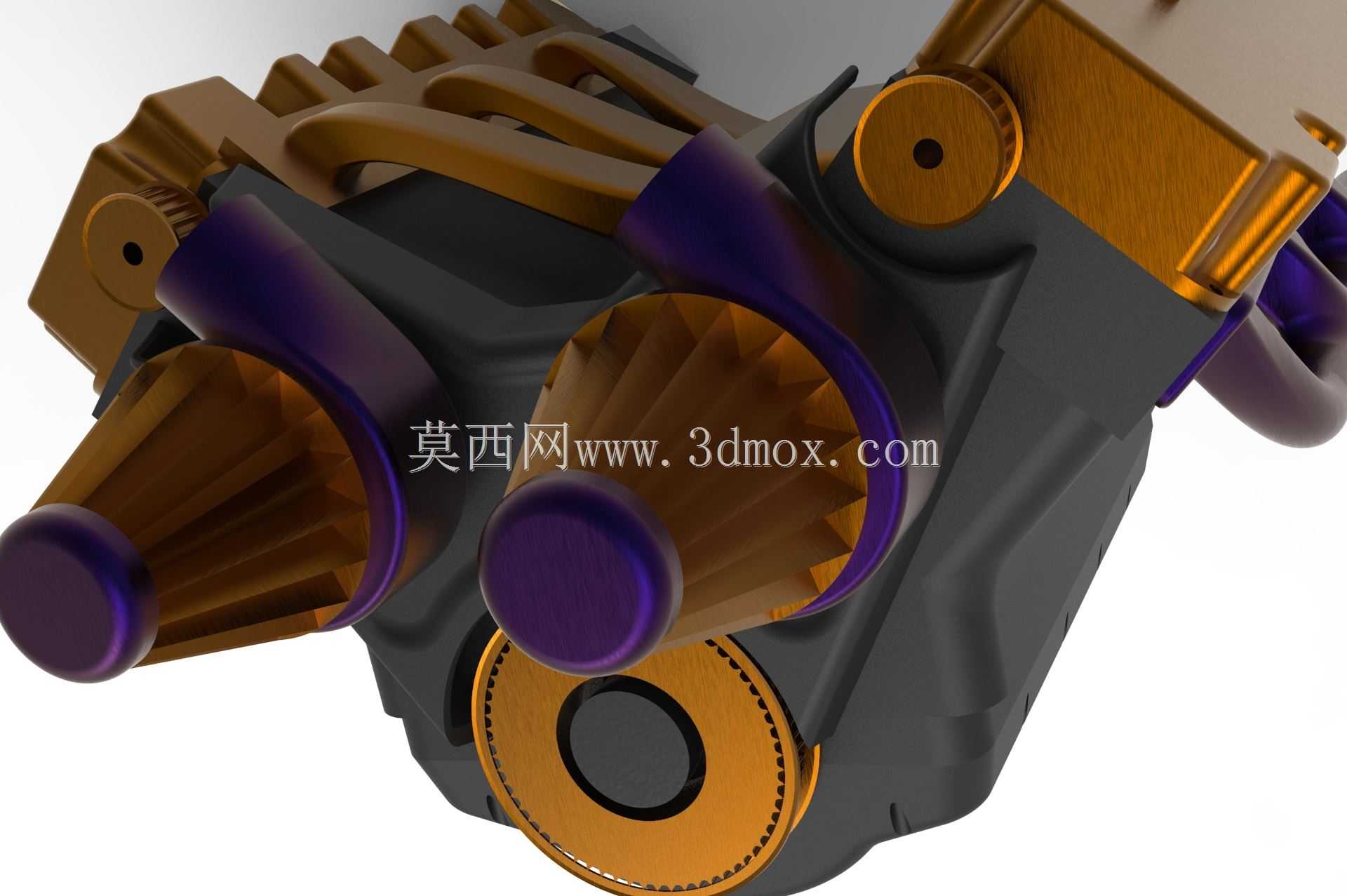

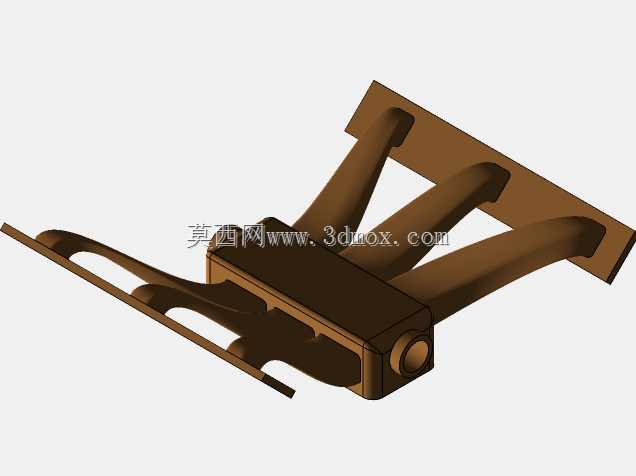

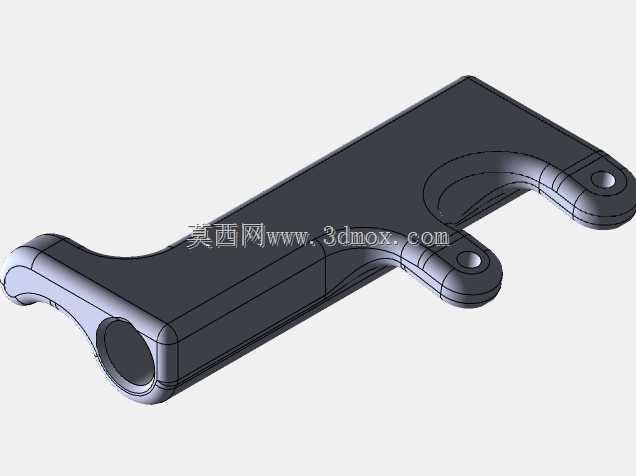

在乘用车辆与高性能动力设备的研发环节中，V型六缸动力单元始终是平衡动力输出平顺性、整机布置紧凑性的核心选型方案，这套三维结构完整还原了量产机型的核心装配逻辑，可直接用于动力舱匹配校核、传动系统对接模拟以及教学演示场景。从实际装车场景来看，这类动力单元多适配中高端乘用车辆、轻型商用特种车辆以及小型固定式动力机组，相比直列六缸机型，V型夹角的缸体布局能将整机轴向长度缩短近三分之一，大幅降低动力舱的纵向布置压力，给转向机构、散热系统、进排气组件留出足够的安装间隙，同时V型布局的对置做功顺序能抵消大部分一阶、二阶往复惯性力，运行过程中曲轴的扭转振动幅度更小，不需要额外加装大体积的平衡轴组件，进一步压缩了整机的整体重量与占用空间。从结构设计思路来看，这套模型完整呈现了缸体、缸盖、进排气歧管、曲柄连杆机构、外围附件的装配关系，缸体采用夹角式集成设计，两侧缸列的冷却水套在缸体中段连通，保证冷机启动时两侧缸体的升温速率一致，避免因热膨胀不均导致的缸垫密封失效问题；进排气歧管的走向完全避让了引擎悬置安装点、前端轮系的传动路径，歧管的弯折弧度经过流道优化，减少进气紊流与排气背压，保证各缸的进排气效率均匀。在安装边界的设计上，模型还原了量产机型的核心安装点位：引擎悬置的三个固定支脚位置与实车完全一致，支脚的安装面预留了标准螺栓孔位，可直接对接不同车型的副车架悬置软垫；曲轴输出端的法兰尺寸、连接花键参数符合通用动力对接标准，可直接匹配手动、自动变速器的输入轴接口，不需要额外做转接法兰的适配修改；外围附件的安装位包括发电机、空调压缩机、转向助力泵的固定支架都做了集成化设计，支架与缸体的连接点布置在缸体加强筋位置，避免附件运行的振动传递到缸壁引发薄壁共振。从功能特性来看，这套结构的曲柄连杆机构采用全平衡设计，每个曲柄臂都集成了平衡重块，平衡重的配重经过精确计算，能抵消活塞往复运动与曲柄旋转产生的惯性力，在常用转速区间内的整机振动控制表现优异；缸盖部分集成了凸轮轴安装座、气门弹簧座、喷油器安装孔，配气机构的传动路径采用前端正时链条布置，链条张紧器的安装位置预留了足够的检修空间，后期维护时不需要拆卸前端盖的全部螺栓即可完成张紧度调整。在实际工程应用中，这类三维结构可用于新车型动力舱的前期布置校核，工程师可直接导入整车装配环境，模拟引擎在极限跳动、转向最大角度时与周边部件的间隙，避免实车装配后出现运动干涉；也可用于职业院校的机械原理教学，通过拆解模型的各层装配关系，直观展示四冲程引擎的做功流程、配气相位的匹配逻辑、冷却润滑系统的油路走向。模型的外形尺寸完全参照量产V6机型的实际参数还原，整机宽度控制在合理范围内，能适配多数前置后驱、前置四驱车型的动力舱宽度要求，油底壳的最低位置预留了足够的离地间隙，在车辆满载极限压缩悬架时，油底壳不会与副车架、地面防护板发生碰撞；进气歧管的顶部高度低于引擎盖的内板高度，预留了碰撞溃缩的缓冲空间，满足车辆正面碰撞时的动力总成下沉设计要求。从细节设计来看，模型上的各类密封面、连接螺栓的规格都符合通用机械设计标准，缸盖与缸体的连接螺栓采用沿缸孔周边均匀布置的方式，保证缸垫的压紧力均匀，避免高压燃气击穿缸垫；各附件的驱动皮带轮槽型匹配通用多楔带规格，后期更换附件时不需要单独定制传动皮带，降低了整机的维护成本。
