RS-25液体火箭推进发动机结构设计

在航天运载系统的动力单元设计中，液体火箭发动机的结构合理性直接决定了运载器的推力输出稳定性、比冲性能以及重复使用可靠性，RS-25作为曾配套航天飞机轨道器的主推进装置，其结构设计集中体现了低温液体火箭发动机的工程设计思路。从实际应用场景来看，该型发动机最初服务于可重复使用航天飞机系统，单台发动机需要在起飞段、上升段持续提供稳定推力，配合轨道器的姿态调整完成入轨动作，后续改进型号也被规划用于新一代重型太空发射系统，承担芯级主推进任务，面对的工况涵盖海平面起飞阶段的高背压环境、高空低气压下的喷管膨胀匹配，以及长时间工作下的热负荷耐受要求。

从功能特性层面拆解，该发动机采用液氢液氧作为低温推进剂组合，属于分级燃烧循环的液体火箭发动机，推力室部分需要同时完成推进剂喷注、燃烧组织、燃气膨胀加速的全流程动作，配套的管路系统分别承担燃料输送、氧化剂输送、涡轮泵驱动介质的导流功能，外部的支架结构则用于将发动机本体与运载器箭体/轨道器尾部承力结构连接，将推力均匀传递至箭体主承力框。设计过程中首先需要匹配喷管的膨胀比参数，海平面工况与高空工况下的最优膨胀比存在差异，因此喷管采用了分段式的型面设计，收敛段适配燃烧室出口的高温高压燃气流速提升需求，扩张段的型面按照特征线法进行型面修正，保证燃气在喷管内充分膨胀，尽可能将燃烧产生的热能转化为排气动能，减少径向流动带来的能量损失。

在结构布局上，燃烧室头部的喷注器采用多喷嘴同轴布局，液氧从中心通道喷入，液氢从外侧环缝以更高流速喷入，通过射流剪切实现两种推进剂的快速掺混，保证燃烧室内的燃烧效率，同时喷注器端面设计有冷却剂通道，引入低温液氢对喷注面板进行再生冷却，避免高温燃气直接冲刷导致的结构烧蚀。涡轮泵单元布置在燃烧室侧方，通过独立的支架与推力室本体连接，减少泵轴高速转动带来的振动向推力室传递，燃料泵与氧化剂泵分别采用适配低温介质的密封结构，避免液氢液氧的泄漏风险，同时泵后的管路采用弯管平滑过渡设计，减少管路内的流阻损失，避免推进剂输送过程中出现气蚀问题。

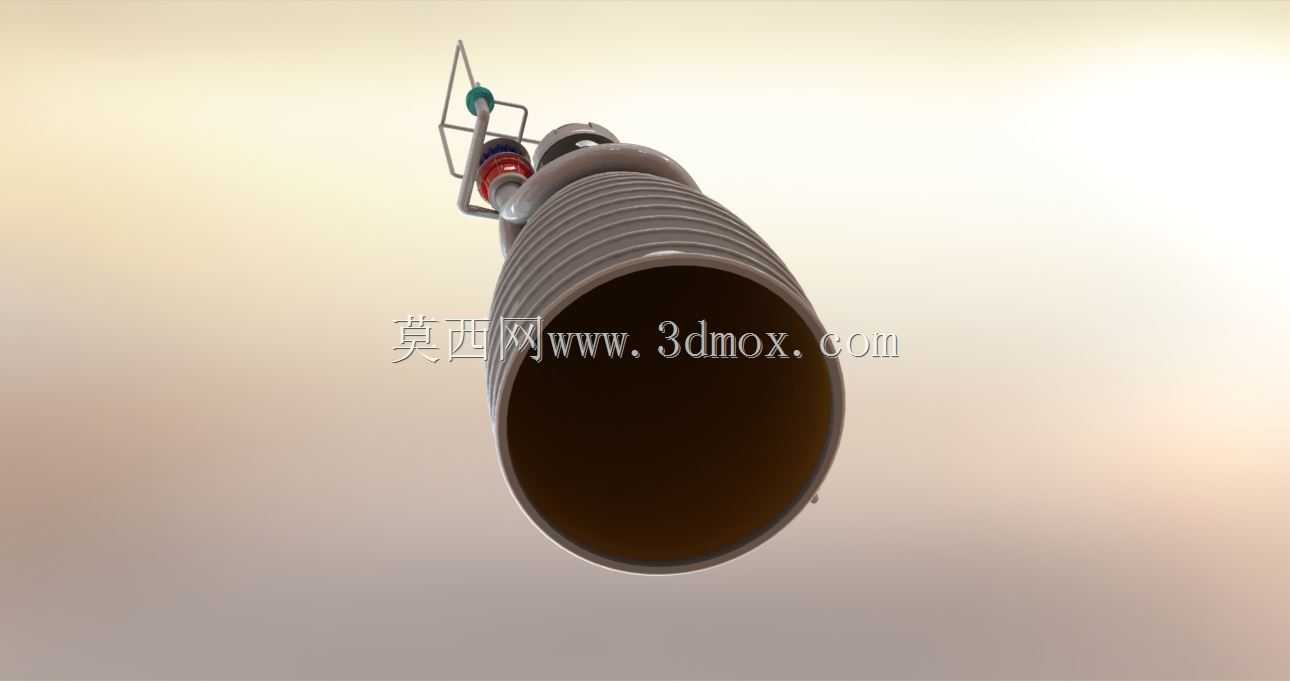

安装边界的设计上，发动机与箭体连接的主承力点位于燃烧室上部的承力环位置，多个连接点沿周向均匀分布，每个连接点都设计有铰接结构，能够在发动机进行推力矢量摆动时补偿角度偏移，配合伺服作动器实现±10度左右的摆角调整，满足运载器飞行过程中的姿态控制需求。喷管延伸段采用了管束式结构设计，数百根薄壁合金管沿喷管型面排布，管内流通低温液氢作为冷却介质，在对喷管壁面进行冷却的同时，吸收壁面热量提升推进剂进入燃烧室前的焓值，提升发动机整体循环效率，这种结构也能在保证结构强度的前提下尽可能降低发动机的结构重量，匹配航天运载器对结构质量比的严苛要求。

在细节结构处理上，发动机外部的管路走线全部沿推力室外部的支架排布，避免管路突出喷管摆动的包络范围，防止摆动过程中出现管路与周边结构的干涉，管路的固定卡箍都采用了带缓冲垫的结构，吸收发动机工作过程中的高频振动，避免管路出现疲劳断裂。点火系统的管路与辅助驱动管路集中布置在发动机上部的管汇区域，减少分散布局带来的泄漏点，同时也方便地面测试阶段的管路检测与维护。热防护结构方面，喷管外侧的高温区域覆盖有隔热层，减少发动机工作时的热量向周边伺服机构、箭体结构传递，避免周边电子设备与结构件受高温影响出现性能下降。

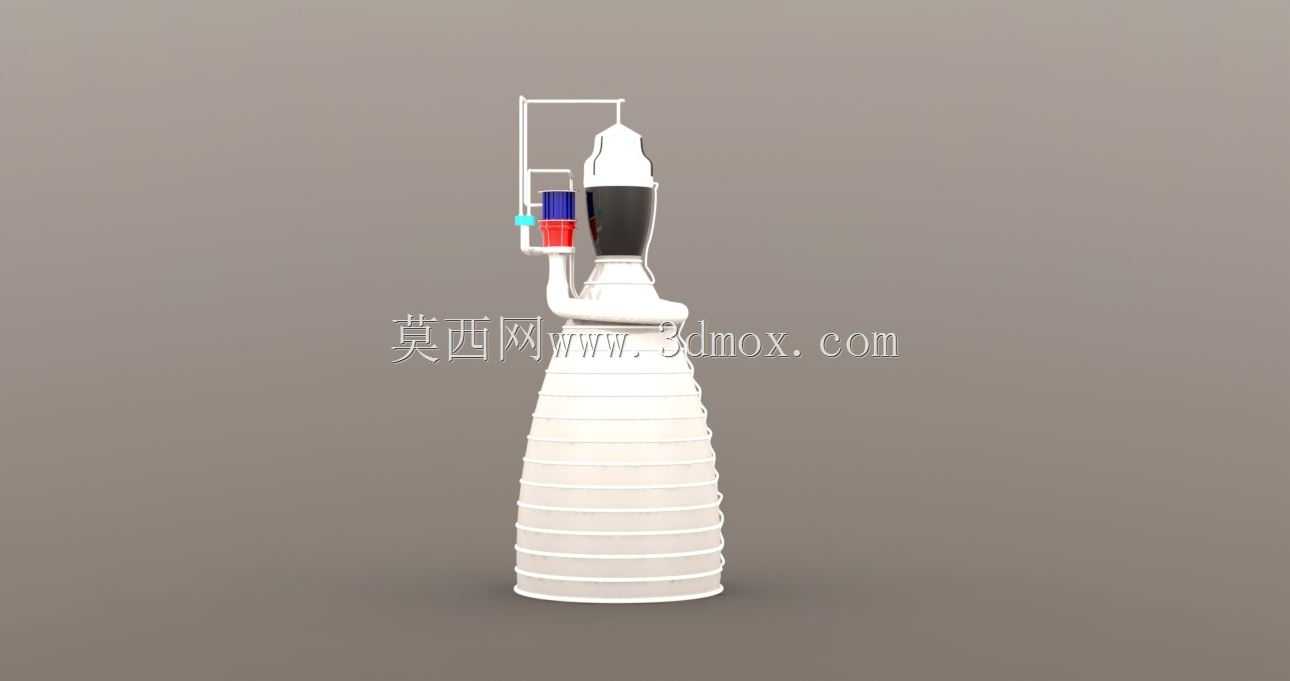

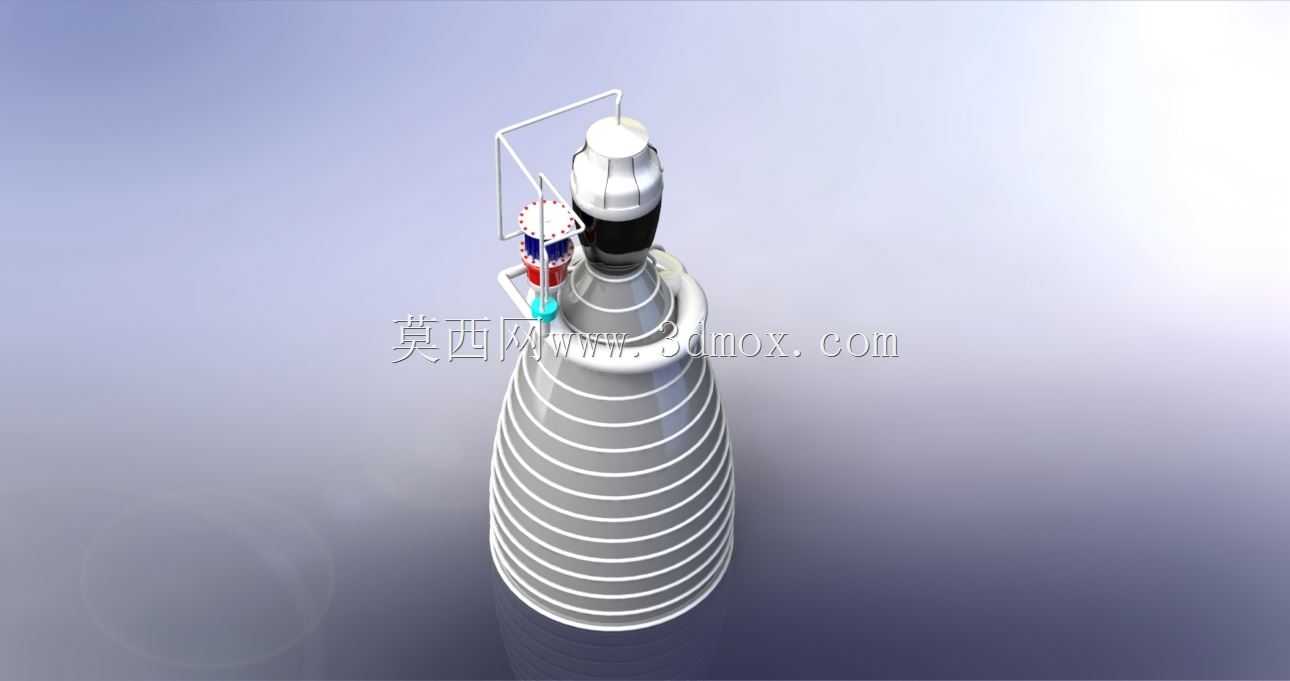

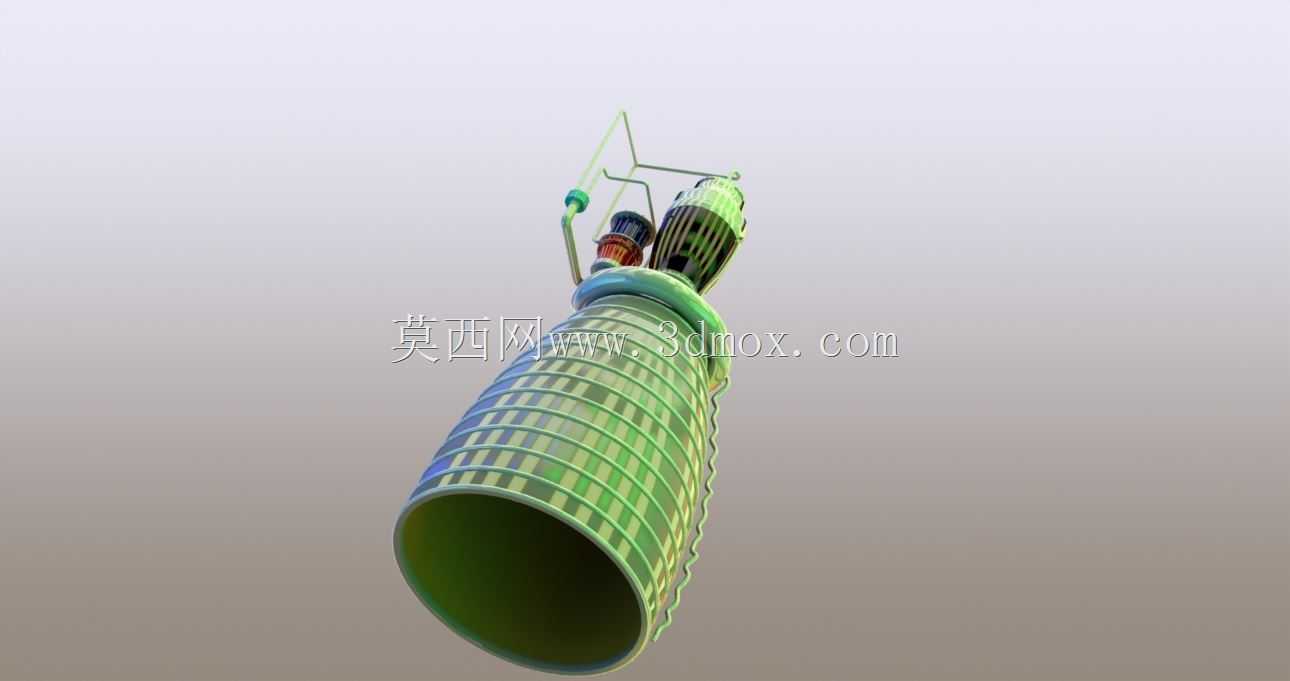

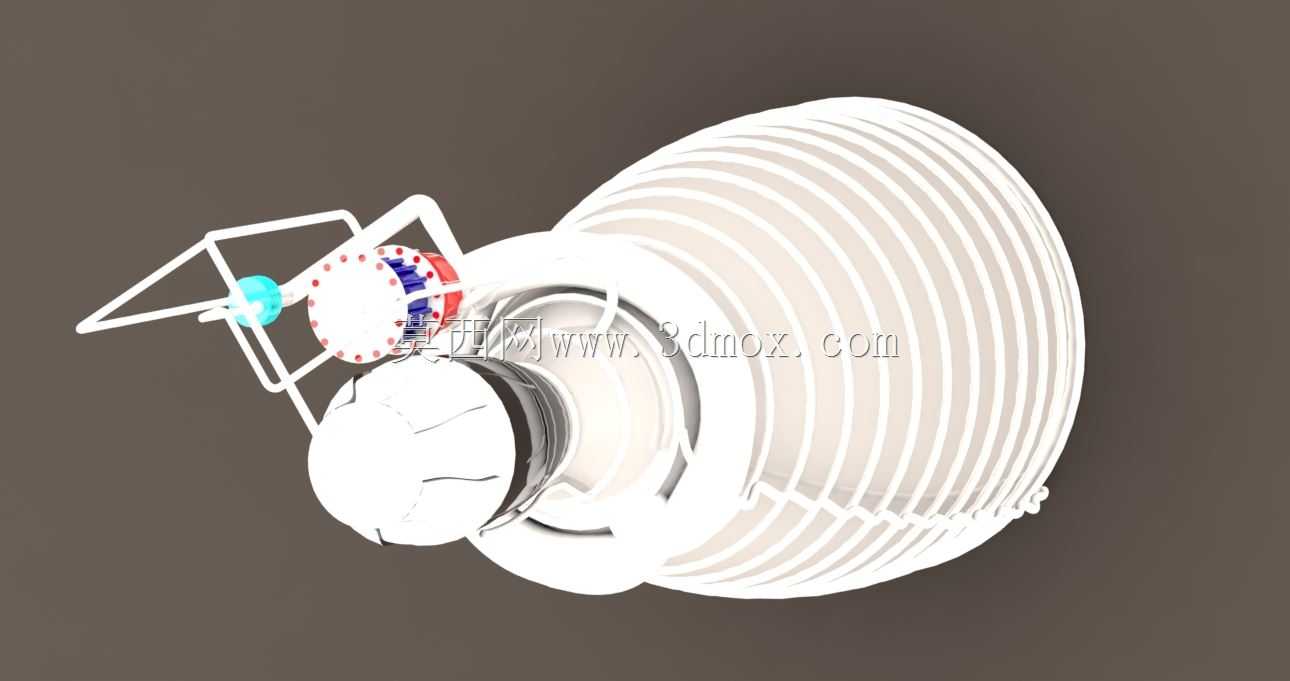

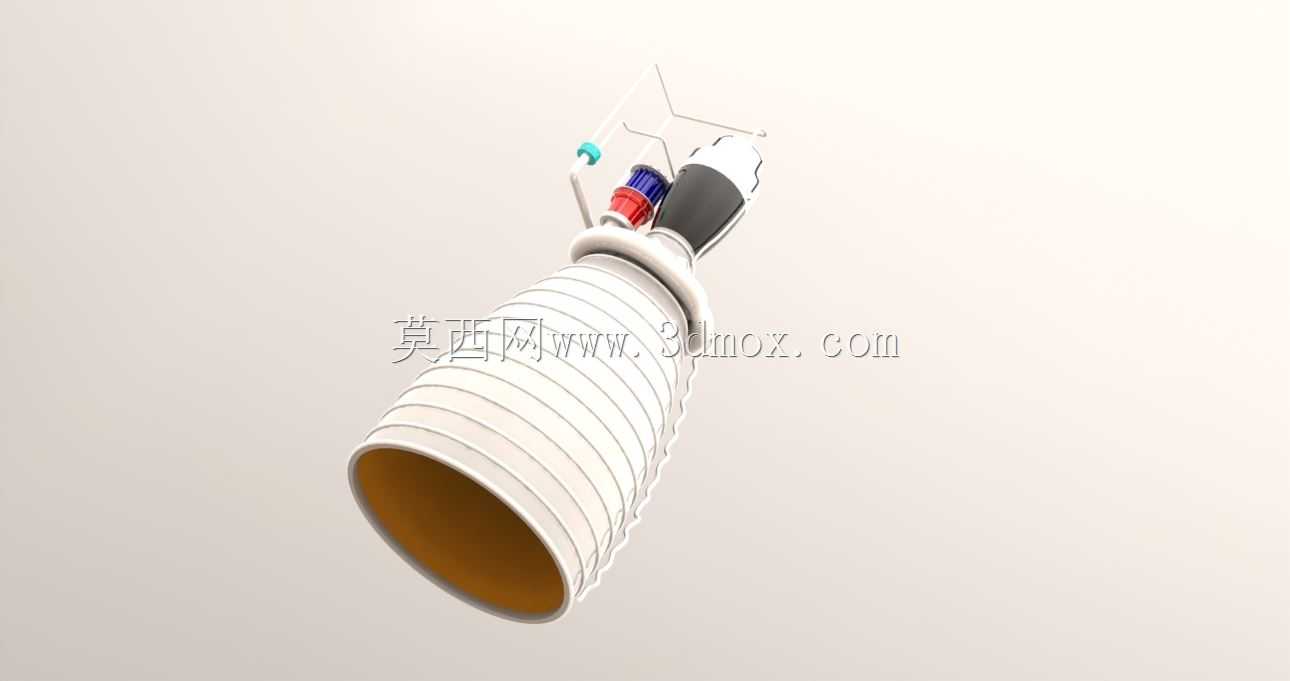

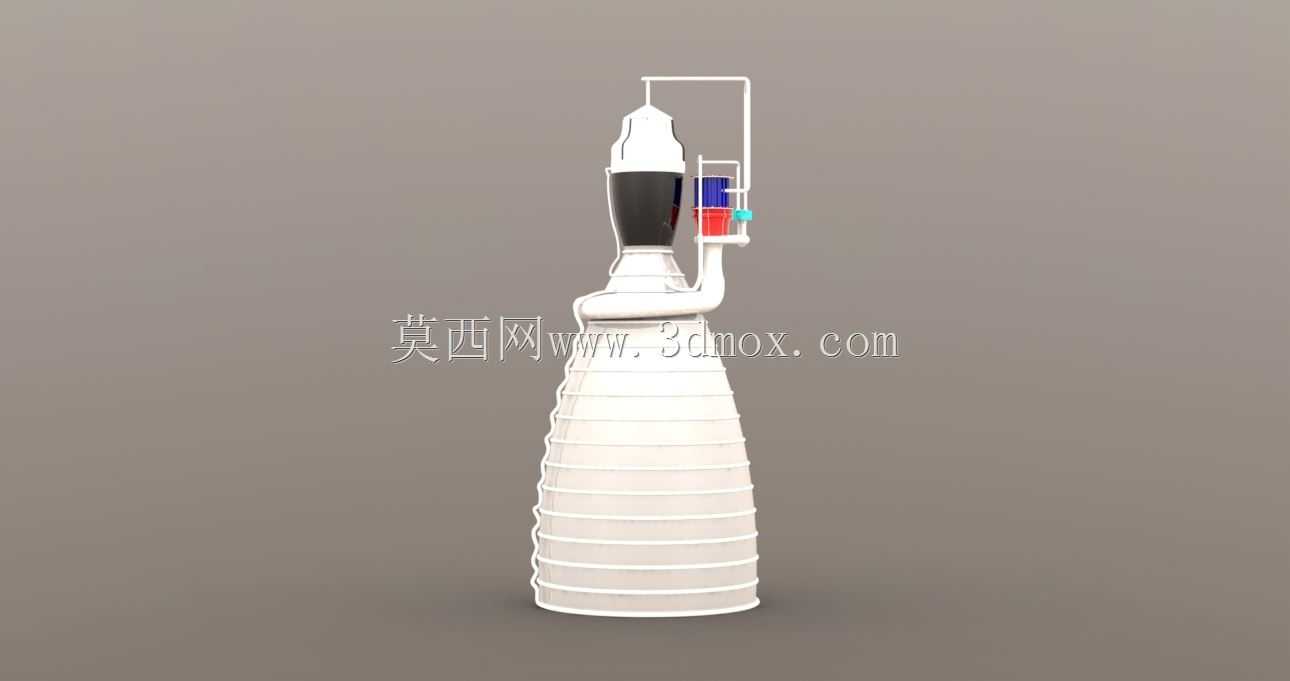

从结构设计的工程逻辑来看，该型发动机的所有结构设计都围绕高可靠性、高比冲、可重复使用的核心需求展开，每一处型面的曲率、每一个管路的走向、每一个连接点的位置都经过多轮工况迭代校核，既要满足推力输出的性能要求，也要控制整体结构重量，同时兼顾工作过程中的热防护、振动抑制、密封可靠性等多维度的工程约束，这类低温液体火箭发动机的结构建模过程，需要充分理解各个子系统的功能逻辑与安装约束，才能保证模型的结构合理性，还原真实发动机的布局特征，为航天动力系统的结构学习、方案推演提供准确的三维参考。
