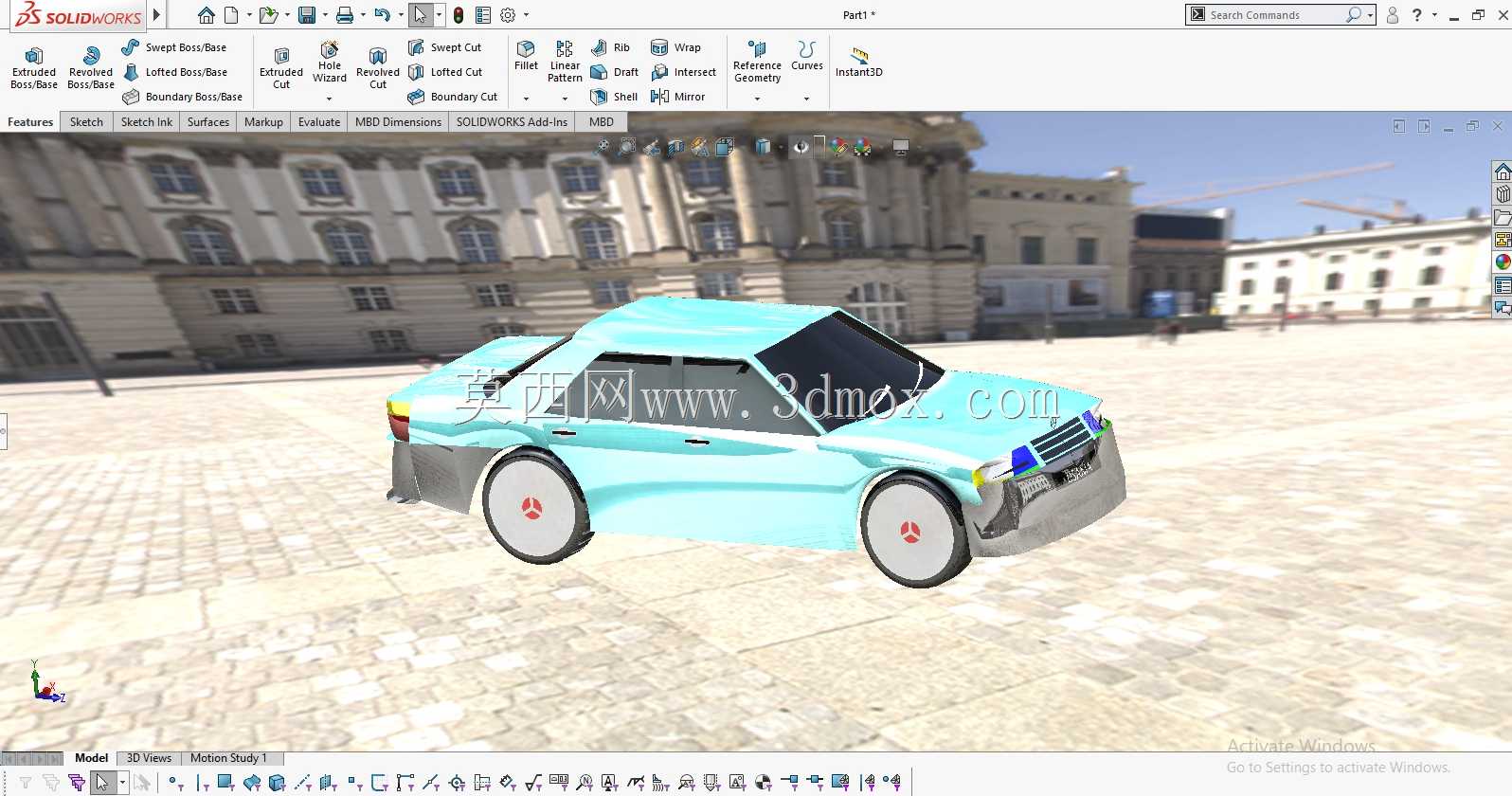

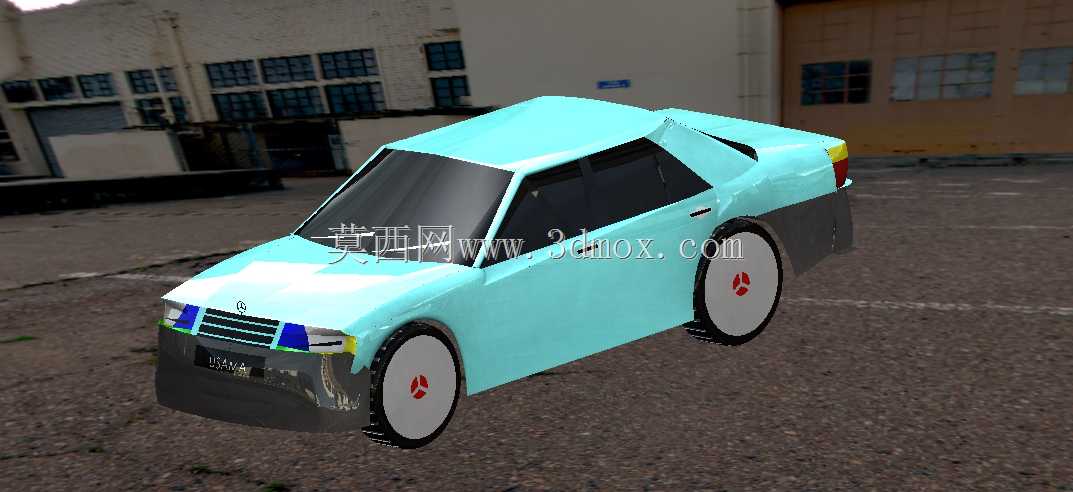

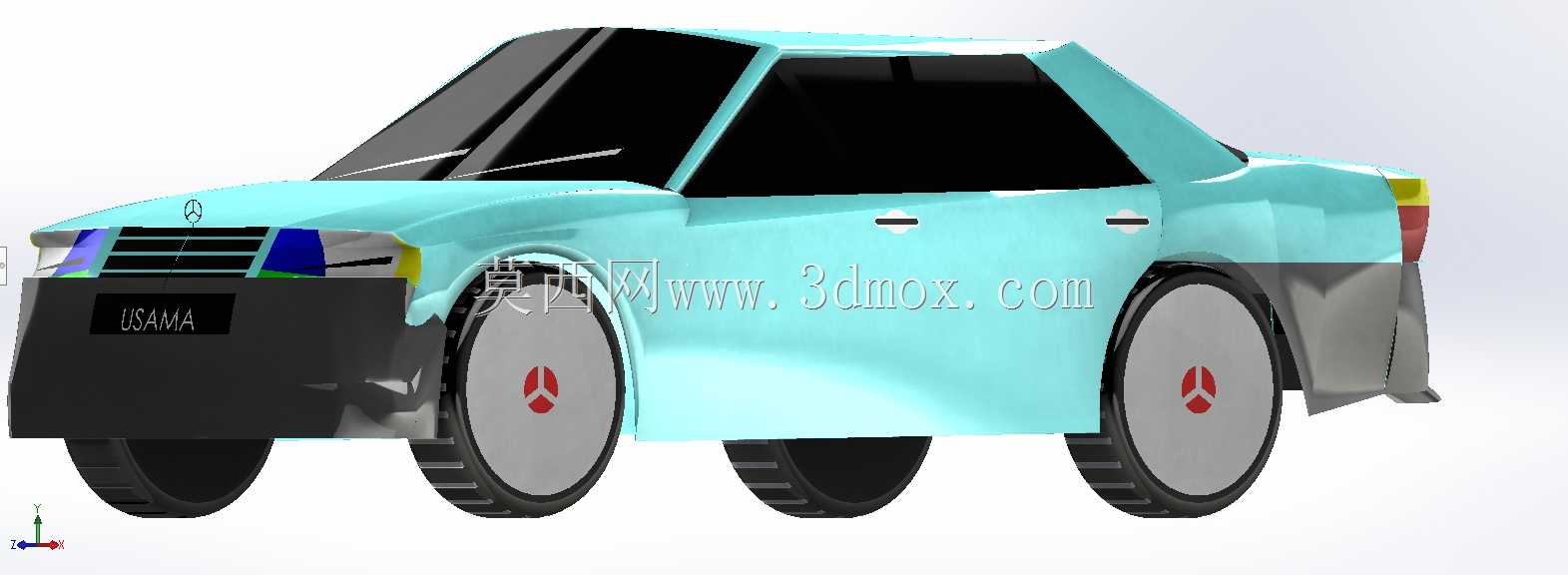

梅赛德斯奔驰D100老式轿车结构设计

　　在乘用车结构设计的日常工作中，经典老车的三维还原往往能给新车型的底盘布局、人机工程校核带来不少跨年代的参考价值，这次还原的这款老式豪华轿车，在结构排布上带着上世纪八十年代豪华乘用车的典型设计逻辑，和当下模块化平台的车型有很明显的差异。从实际应用场景来看，这类车型的三维结构数据，一方面可以用于经典车修复的配件逆向开发，不少存量老车的外观覆盖件、内饰安装位因为停产多年已经没有配套供应，通过精准的三维扫描逆向建模，就能给维修厂、经典车收藏玩家提供准确的安装边界参考，避免手工敲制配件时出现装配公差过大、缝隙不均的问题；另一方面也能给汽车设计专业的教学提供具象的案例，让学生直观理解前置后驱豪华轿车在没有大量电子辅助设备的年代，是如何平衡乘员舱空间、动力总成布局、行李舱容积三者之间的关系的。

　　从功能特性来看，这款车型定位中高端家用兼商务乘用，整车采用前置后驱的动力布局，发动机纵置在前舱内，留出了足够的两侧空间布置悬挂结构与转向机构，前舱的防火墙位置做了加厚的隔音层安装位，能够阻隔直列发动机运转时传递到乘员舱的振动与噪音。乘员舱采用标准三厢五座布局，前排座椅的滑轨安装位预留了足够的前后调节行程，在那个没有电动座椅记忆的年代，机械滑轨的锁止结构设计得非常扎实，能够承受较大的冲击力而不发生脱锁；后排的腿部空间在同级别车型中属于偏上水平，后排座椅的靠背角度做了小幅后仰设计，适合长途乘坐时缓解腰部疲劳，车门内饰板的安装位预留了手摇车窗升降机构的固定点，同时在扶手位置留出了储物槽的空间，兼顾了实用性。行李舱的开口宽度做了优化，能够放下当时标准尺寸的多个行李箱，备胎布置在行李舱地板下方，换胎时不需要挪动行李舱内的物品，这个设计细节在当下不少三厢车上依然在沿用。

　　设计思路上，这款车型的外形设计走的是方正硬朗的路线，没有过多复杂的曲面线条，这种设计一方面是受制于当时的冲压工艺水平，大曲率的覆盖件冲压成型难度大、良品率低，方正的造型能够降低冲压模具的加工难度，减少生产环节的成本；另一方面方正的造型能够最大化车内的横向与纵向空间，在有限的整车长度下给乘员留出更多的活动空间。车身的腰线采用平直贯穿式设计，从翼子板一直延伸到车尾，既能够在视觉上拉长整车的观感，也能给车身侧面提供一定的结构加强作用，在发生侧面剐蹭时，凸起的腰线能够先承受一部分冲击力，减少车门大面积变形的概率。车头的进气格栅采用横向条幅设计，既能够给散热水箱提供足够的进风面积，也符合当时豪华车型的设计审美，大灯的安装位做了内凹设计，能够在轻微碰撞时减少大灯直接受损的概率，降低小事故的维修成本。

　　从外形尺寸与安装边界来看，整车长度控制在4.8米级别，宽度在1.7米左右，轴距达到2.7米以上，这个尺寸在当时的豪华轿车中属于主流水平，既能够保证城市道路行驶时的灵活性，不会因为车身过长导致转弯、停车不便，也能满足后排乘员的腿部空间需求。底盘的最小离地间隙设计在150毫米左右，能够适应当时不少非铺装路面的通行需求，不会因为底盘过低出现托底的问题；前后悬挂都采用了偏舒适的调校设定，前悬挂的减震器安装位做了加强结构，能够承受连续颠簸路面带来的冲击，后悬挂采用整体桥结构，结构简单可靠，承载能力强，即使后排坐满乘客加上行李舱满载，也不会出现悬挂压缩过度蹭到轮拱的问题。车轮的安装孔位采用当时奔驰车型通用的五孔布局，轮胎的扁平比偏大，能够过滤掉路面大部分的细碎振动，提升乘坐的舒适性。在做三维建模的过程中，需要特别注意各个覆盖件之间的安装间隙，老车的装配公差普遍比现在的车型大，但是间隙的均匀度要求很高，比如车门和翼子板之间的缝隙要控制在均匀的4毫米左右，前后保险杠的安装位要和车身纵梁的固定点完全对齐，不能出现安装后错位的问题；内饰部分的仪表台安装位要和车身防火墙的固定孔位一一对应，各个开关、仪表的安装开口尺寸要和实际配件的尺寸匹配，方便后续做虚拟装配校核的时候能够准确发现干涉问题。
